介绍服务器有哪些可更换部件，以及部件更换的详细操作步骤。

更换多个部件时，请阅读所有部件的更换方法并确定相似更换步骤，以便简化更换过程。

各部件更换的具体方法请参见部件安装&更换视频，服务器可更换部件如下：

7.2 安装和拆卸所有模块假面板

1. 操作场景

扩容以下模块时，需要拆卸对应的假面板；拆除模块后，需要安装对应的假面板。

· 硬盘

· 电源模块

· Riser卡

· PCIe卡

· 硬盘笼

· FLOM网卡

2. 准备工作

请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

3. 操作步骤

项目

操作步骤

拆卸硬盘假面板

相向按住假面板上的按钮，同时向外拉假面板。

安装硬盘假面板

将假面板沿槽位推入。

拆卸电源模块假面板

将假面板水平向外拉。

安装电源模块假面板

TOP字样朝上，将假面板水平推入槽位。

拆卸Riser卡假面板

移除假面板的固定螺钉，然后向上提起假面板。

安装Riser卡(除Riser卡3)假面板

沿支架凹槽插入假面板，并用螺钉固定。

安装Riser卡3假面板

安装固定支架。固定支架上的导向柱和服务器机箱上的导向孔对齐，向下放置支架并使用固定螺钉固定支架。沿支架凹槽向下放置假面板。

拆卸PCIe卡假面板

拆卸PCIe卡假面板上的固定螺钉，然后拉出假面板。

安装PCIe卡假面板

沿槽位插入假面板，并用螺钉固定。

拆卸硬盘笼假面板

将假面板垂直向上拉出。

安装硬盘笼假面板

将假面板上的卡勾对准机箱上的凹口，向下放置假面板。

拆卸FLOM网卡假面板

从机箱内部向外推出假面板。

安装FLOM网卡假面板

将假面板水平推入槽位。

介绍安全面板更换的详细操作步骤。

· 安全面板故障。

· 安全面板阻碍其他部件的维护操作。

(1) 用钥匙将面板解锁。插入钥匙，按压钥匙的同时，沿顺时针方向将钥匙旋转90°。

请勿在未按压钥匙的情况下，强行旋转钥匙，否则会导致锁损坏。

(2) 按下面板上的按钮，同时将面板一侧向外拉。

(3) 将面板另一侧向外拉，拆卸完毕。

(1) 将面板一侧卡在机箱上。

(2) 按住面板上的按钮，同时将面板另一侧固定到机箱。

(3) 用钥匙锁住面板。向内按压钥匙的同时，沿逆时针方向将钥匙旋转90°，然后拔出钥匙。

请勿在未按压钥匙的情况下，强行旋转钥匙，否则会导致锁损坏。

· 硬盘故障。

· 更换空间已满的硬盘。

· 更换其他型号的硬盘。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 明确待更换硬盘在服务器中的安装位置。

· 明确服务器的RAID配置信息。如果更换其他型号的硬盘或空间已满的硬盘，且硬盘所配置的RAID无冗余功能，请提前备份待更换的硬盘中的数据。

· 更换后部硬盘时，为避免理线架干扰，需拉出设备30cm以供维护人员有足够操作空间。

· SAS/SATA硬盘支持热插拔。

1. 拆卸SAS/SATA硬盘

(1) (可选)如果已安装安全面板，请拆卸。

(2) 通过硬盘指示灯状态确认硬盘状态，判断是否可以拆卸硬盘。指示灯详细信息请参见2.6.3硬盘指示灯。

a. 按下硬盘面板按钮，硬盘扳手会自动打开。

b. 从硬盘槽位中拔出硬盘。对于HDD硬盘，硬盘扳手自动打开后，先将硬盘向外拔出3cm，使硬盘脱机；然后等待至少30s，硬盘完全停止转动后，再将硬盘从槽位中拔出。

c. (可选)如果不会立即安装硬盘，请在硬盘槽位安装硬盘假面板。

(1) 安装硬盘。

a. 按下硬盘面板按钮，硬盘扳手会自动打开。

b. 将硬盘推入槽位，直到推不动为止。

c. 合上硬盘扳手，直到听见咔哒一声。

(2) (可选)如果已拆卸安全面板，请安装。

(3) (可选)如果新安装的硬盘中有RAID信息，请删除。

3. 确认工作

可通过以下一种或多种方法判断SAS/SATA硬盘工作状态，以确保硬盘安装成功。

· 登录HDM Web界面，查看通过存储控制卡配置RAID后的硬盘容量、状态等信息是否正确。具体方法请参见HDM联机帮助。

· 根据硬盘指示灯状态，确认硬盘是否正常工作。指示灯详细信息请参见2.6.3硬盘指示灯。

· 通过BIOS查看硬盘容量、状态等信息是否正确。配置RAID的方法不同，BIOS下查看硬盘信息的具体方法也有所不同，详细信息请参见产品的存储控制卡用户指南。

· 进入操作系统后，查看硬盘容量、状态等信息是否正确。

· 硬盘故障。

· 更换空间已满的硬盘。

· 更换其他类型的硬盘。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 明确待更换硬盘在服务器中的安装位置。

· 明确服务器的RAID配置信息。

· 了解硬盘安装准则(2.11.2NVMe硬盘)。

· 在不支持NVMe硬盘热拔和预知性热拔的操作系统下,如需更换NVMe硬盘，请先将服务器下电,具体步骤请参见5.2下电。

1. 拆卸NVMe硬盘

(1) 明确待更换NVMe硬盘，做预知性热拔操作，具体步骤请参见附录中的“附录B”章节。

(2) (可选)如果已安装安全面板，请拆卸。

(3) 拆卸NVMe硬盘。

a. 按下硬盘面板按钮，硬盘扳手会自动打开。

b. 从硬盘槽位中拔出硬盘。

c. (可选)如果不会立即安装硬盘，请在硬盘槽位安装硬盘假面板。

2. 安装NVMe硬盘

(1) 安装前，请先确认安装准则，详细信息请参见2.11.2NVMe硬盘。

(2) 安装硬盘。

a. (可选)拆卸硬盘假面板。

b. 按下硬盘面板按钮，硬盘扳手会自动打开。

c. 将硬盘推入槽位，直到推不动为止。

d. 闭合硬盘扳手，直到听见咔哒一声。

(3) (可选)如果已拆卸安全面板，请安装。

(4) (可选)如果新安装的硬盘中有RAID信息，请删除。

(5) 请根据实际情况确认是否为硬盘进行RAID配置，具体方法请参见产品的BIOS用户指南。

3. 确认工作

可通过以下一种或多种方法判断NVMe硬盘工作状态，以确保硬盘安装成功。

· 根据硬盘指示灯状态，确认硬盘是否正常工作。指示灯详细信息请参见2.6.3硬盘指示灯。

· 进入操作系统后，查看硬盘容量、状态等信息是否正确。

· 电源模块故障。

· 更换其他型号的电源模块。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 了解电源模块安装准则(2.11.3电源模块)。

1. 拆卸电源模块

电源模块支持热插拔，当设备配置两个电源模块，且服务器后部有足够空间可供更换电源模块时，请从步骤(3)开始执行，否则请从步骤(1)开始执行。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(4) (可选)如果已配置CMA，请拆卸电源模块侧的CMA(理线架在不同安装方向下的安装和拆卸方法相同)，以确保电源模块维护空间充足。

a. 拆卸理线架前，请先断开问题电源模块线缆，并在保持服务器工作所需线缆正常连接的情况下将可能影响电源模块拆装的线缆从理线架的线篮中取出；

b. 从滑道上按住电源模块侧连接件的按钮同时向外拔出连接件以腾出拆装空间。

(5) 拆卸电源模块。按下电源模块弹片的同时，握持电源模块后部的拉手将电源模块从槽位中拔出。

(1) 安装电源模块。

a. (可选)拆卸电源模块假面板。

b. 电源模块不防反，请先摆正电源模块，此时电源模块上的风扇位于电源模块左侧。

c. 将电源模块推入槽位，直到听见咔哒一声。

(2) (可选)如果已拆卸CMA，请安装。

(3) (可选)如果已拆卸服务器，请安装，具体步骤请参见4.2安装服务器。

(4) (可选)如果已断开电源线缆，请连接，具体步骤请参见4.3.4连接电源线缆。

(5) (可选)如果服务器已下电，请将其上电，具体步骤请参见5.1上电。

3. 确认工作

可通过以下方法判断电源模块工作状态，以确保电源模块安装成功。

· 根据电源模块状态指示灯，确认电源模块是否正常工作。指示灯详细信息请参见2.5.2后面板指示灯。

· 登录HDM Web界面，查看电源模块是否正常工作。详细信息请参见HDM联机帮助。

7.7 更换Riser卡和PCIe卡

· Riser卡故障。

· PCIe卡故障。

· 更换其他型号的Riser卡。

· 更换其他型号的PCIe卡。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 了解Riser卡和PCIe卡的安装准则(2.11.6Riser卡与PCIe卡)。

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) (可选)如果待拆卸的Riser卡上已连线，请断开。

(6) 拆卸Riser卡。缓缓用力向上抬起Riser卡，使其脱离机箱。

(7) 拆卸Riser卡上的PCIe卡。移除PCIe卡的固定螺钉，然后将PCIe卡从插槽中拉出。

(1) 安装PCIe卡到Riser卡。沿PCIe插槽插入PCIe卡，并用螺钉固定。

(2) 将带有PCIe卡的Riser卡安装到服务器。沿PCIe Riser卡插槽插入Riser卡。

(3) (可选)如有需要，请连接Riser卡的信号线缆。

(4) (可选)如有需要，请连接PCIe卡上的所有线缆。

(5) 安装机箱盖。

(6) 安装服务器，具体步骤请参见4.2.2安装服务器。

(7) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(8) 将服务器上电，具体步骤请参见5.1上电。

1. 拆卸Riser卡和PCIe卡

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) (可选)如果待拆卸的PCIe卡涉及连线，请断开。

(5) 断开Riser卡上连接的所有外部线缆。

(6) 拧松Riser卡和主板相连位置的一颗松不脱螺钉。

(7) 拆卸Riser卡。缓缓用力向上抬起Riser卡，使其脱离机箱。

(8) 拆卸Riser卡上的PCIe卡。移除PCIe卡的固定螺钉，然后将PCIe卡从插槽中拉出。

2. 安装Riser卡备件和PCIe卡

(1) 安装PCIe卡到Riser卡。沿PCIe插槽插入PCIe卡，并用螺钉固定。

(2) 将带有PCIe卡的Riser卡安装到服务器。沿PCIe Riser卡插槽插入Riser卡。

(3) 拧紧Riser卡和主板相连位置的一颗松不脱螺钉。

(4) 请连接Riser卡的所有外部线缆。

(5) (可选)如有需要，请连接PCIe卡上的所有线缆。

(6) 安装机箱盖。

(7) 安装服务器，具体步骤请参见4.2.2安装服务器。

(8) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(9) 将服务器上电，具体步骤请参见5.1上电。

7.7.5 安装Riser卡选件和PCIe卡(Riser卡3)

(2) 安装PCIe卡到Riser卡。沿PCIe插槽插入PCIe卡，并用螺钉固定。

(4) 移除主板上的固定螺钉。

(5) 将带有PCIe卡的Riser卡安装到服务器。沿PCIe Riser卡插槽插入Riser卡。

(6) 拧紧Riser卡和主板相连位置的一颗松不脱螺钉。

(7) 请连接Riser卡的所有外部线缆。

(8) (可选)如有需要，请连接PCIe卡上的所有线缆。

(9) 安装Riser卡假面板。

(10) 安装机箱盖。

(11) 安装服务器，具体步骤请参见4.2.2安装服务器。

(12) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(13) 将服务器上电，具体步骤请参见5.1上电。

· 存储控制卡故障。

· 更换其他型号的存储控制卡。

· 存储控制卡阻碍其他部件的维护操作。

· 掉电保护模块故障。

· 掉电保护模块阻碍其他组件的维护操作。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 更换为相同型号的存储控制卡，请明确待更换的存储控制卡及BIOS信息。

¡ 存储控制卡所在服务器中的位置以及线缆连接方法。

¡ 存储控制卡的型号、工作模式、固件版本。

¡ 明确BIOS的启动模式。

¡ 明确Legacy启动模式下存储控制卡的第一启动项设置。

· 更换为其他型号的存储控制卡，请提前备份待更换的存储控制卡所控制的硬盘中的数据并清除RAID配置信息。

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) 断开标准存储控制卡上的所有线缆。

(5) 拆卸标准存储控制卡，具体步骤请参见7.7.3 1.拆卸Riser卡和PCIe卡。

(6) (可选)根据实际需要判断是否拆卸掉电保护模块。

a. 断开超级电容转接线缆。

b. 拆卸超级电容。向外掰开电容的固定卡扣，同时将电容从固定座中取出。

c. 拆卸超级电容固定座。向上掰开固定座底部的卡扣，同时从槽位中拉出固定座。

(7) (可选)如果标准存储控制卡上已安装Flash卡，请拆卸Flash卡。移除Flash卡的固定螺钉，然后向上拔出Flash卡。

(1) (可选)如果已拆卸Flash卡，请安装。

a. 将随掉电保护模块附带的螺柱安装到控制卡。

b. 安装Flash卡到标准存储控制卡。使Flash卡上的2个螺孔对准控制卡上的2个螺柱，向下插入Flash卡，并用螺钉固定Flash卡。

(2) (可选)根据实际需要判断是否安装掉电保护模块。

a. 安装超级电容固定座到导风罩上。将固定座水平向下放在导风罩上，并沿箭头方向推入机箱底部的卡槽，直到听见咔哒一声，固定座安装成功。

b. 安装超级电容到固定座。斜置电容，将电容一端与固定座一端对齐，放入固定座。

c. 连接超级电容转接线缆。

(3) 安装标准存储控制卡，具体步骤请参见7.7.3 2.安装Riser卡和PCIe卡。

(4) 连接存储控制卡上的线缆。

(5) 安装机箱盖。

(6) 安装服务器，具体步骤请参见4.2.2安装服务器。

(7) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(8) 将服务器上电，具体步骤请参见5.1上电。

7.8.4 更换Mezz存储控制卡及其掉电保护模块

1. 拆卸Mezz存储控制卡及其掉电保护模块

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) 断开Mezz存储控制卡上的所有线缆。

(5) 拆卸Mezz存储控制卡。

a. 为方便拆卸Mezz存储控制卡，请先拆卸PCIe Riser卡插槽1、2处部件。

b. 拆卸Mezz存储控制卡，拧开Mezz存储控制卡上的松不脱螺钉，然后将Mezz存储控制卡从插槽中拔出。

(6) (可选)根据实际需要判断是否拆卸掉电保护模块，具体步骤请参见7.8.3 1.拆卸标准存储控制卡及其掉电保护模块。

2. 安装Mezz存储控制卡及其掉电保护模块

(1) (可选)根据实际需要判断是否安装掉电保护模块，具体步骤请参见7.8.3 2.安装标准存储控制卡及其掉电保护模块。

(2) 安装Mezz存储控制卡，使控制卡上的定位孔对准主板上的定位销，向下插入控制卡，然后拧紧控制卡上的松不脱螺钉。

(3) 连接存储控制卡上的线缆。

(4) 安装机箱盖。

(5) 安装服务器，具体步骤请参见4.2.2安装服务器。

(6) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(7) 将服务器上电，具体步骤请参见5.1上电。

· 网卡故障。

· 更换其他型号的网卡。

· 扩容网卡。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 了解网卡的安装准则(2.11.9网卡)。

1. 拆卸PCIe网卡

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 断开网卡上的线缆。

(3) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(4) 拆卸机箱盖。

2. 安装PCIe网卡

(1) 安装PCIe网卡，具体操作步骤参见7.7.3 2.安装Riser卡和PCIe卡。

(2) 安装机箱盖。

(3) 安装服务器，具体步骤请参见4.2.2安装服务器。

(4) 连接网卡的外部线缆。

(5) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(6) 将服务器上电，具体步骤请参见5.1上电。

1. 拆卸FLOM网卡

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 断开网卡上的线缆。

(3) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(4) 拆卸机箱盖。

(5) 拆卸网卡。拧开FLOM网卡的松不脱螺钉，然后从插槽中拉出FLOM网卡。

2. 安装FLOM网卡

(1) 安装FLOM网卡。

a. (可选)拆卸FLOM网卡假面板。

b. 沿FLOM网卡插槽插入FLOM网卡。

(2) 安装机箱盖。

(3) 安装服务器，具体步骤请参见4.2.2安装服务器。

(4) 连接网卡的外部线缆。

(5) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(6) 将服务器上电，具体步骤请参见5.1上电。

· SATA M.2 SSD卡故障。

· SATA M.2 SSD转接卡故障。

· 更换其他型号的SATA M.2 SSD卡。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 了解SATA M.2 SSD卡的安装准则(2.11.10SATA M.2 SSD卡)。

1. 拆卸SATA M.2 SSD卡及其转接卡

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) (可选)为方便拆卸SATA M.2 SSD卡及其转接卡，请先拆卸PCIe Riser卡插槽2处部件。

· 如需拆卸后部2LFF硬盘笼，具体步骤请参见7.15更换硬盘笼。

· 如需拆卸PCIe Riser卡，具体步骤请参见7.7.3 1.拆卸Riser卡和PCIe卡。

(5) 拆卸转接卡。

a. 拧松转接卡上的2颗固定螺钉。

b. 缓缓向上拉出转接卡。

(6) 拆卸SATA M.2 SSD卡。移除SATA M.2 SSD卡的固定螺钉，然后将SATA M.2 SSD卡一端向上提起，另一端从插槽中拔出。

转接卡正反两面均有SATA M.2 SSD卡插槽。

2. 安装SATA M.2 SSD卡及其转接卡

(1) 安装SATA M.2 SSD卡。安装SATA M.2 SSD卡到转接卡。斜置SATA M.2 SSD卡，将SATA M.2 SSD卡一端插入插槽，另一端向下放置，然后用螺钉固定SATA M.2 SSD卡。

转接卡正反两面均有SATA M.2 SSD卡插槽。

(2) 安装转接卡。沿插槽插入转接卡，用螺钉固定转接卡。

(3) (可选)如果已拆卸PCIe Riser卡插槽2处部件，请安装。

a. 安装2LFF硬盘笼，具体步骤请参见7.15更换硬盘笼。

b. 安装PCIe Riser卡，具体步骤请参见7.7.3 2.安装Riser卡和PCIe卡。

(4) 安装机箱盖。

(5) 安装服务器，具体步骤请参见4.2.2安装服务器。

(6) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(7) 将服务器上电，具体步骤请参见5.1上电。

· NVMe VROC模块故障。

· 更换其他型号的NVMe VROC模块。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

1. 拆卸NVMe VROC模块

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) 拆卸NVMe VROC模块。将手指伸进NVMe VROC模块的指环中，然后缓缓用力向上拔出NVMe VROC模块。

2. 安装NVMe VROC模块

(1) 安装NVMe VROC模块。对准主板上的NVMe VROC模块连接器，向下缓缓用力插入NVMe VROC模块。

(2) 安装机箱盖。

(3) 安装服务器，具体步骤请参见4.2.2安装服务器。

(4) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(5) 将服务器上电，具体步骤请参见5.1上电。

风扇故障。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

1. 拆卸风扇

(1) 风扇支持热插拔，当服务器上方有足够空间可供更换风扇时，请从步骤(4)开始执行，否则请从步骤(2)开始执行。

(3) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(5) 拆卸风扇。按住风扇凹口，同时将风扇从槽位中拔出。

(1) 安装风扇。按住风扇凹口，同时将风扇插入槽位中。

(2) 安装机箱盖。

(3) 安装服务器，具体步骤请参见4.2.2安装服务器。

(4) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(5) 将服务器上电，具体步骤请参见5.1上电。

· CPU故障。

· 更换其他型号的CPU。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 了解CPU的安装准则(2.11.11CPU)。

1. 拆卸CPU

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) 拆卸整机导风罩。

(5) 拆卸CPU散热器。

a. 按照顺序依次拧开散热器上的松不脱螺钉。

b. 缓缓向上提起散热器。

(6) 拆卸带有CPU的夹持片。

a. 找夹持片上的“TIM BREAKER”标识，然后使用扁平工具(例如一字螺丝刀)插入“TIM BREAKER”标识旁边的豁口，轻轻旋转螺丝刀使夹持片从散热器上松开。

b. 松开夹持片的四个角。将夹持片一角和其对角上的固定弹片向外掰开，夹持片另一角和其对角上的固定弹片向内推入。

c. 将带有CPU的夹持片向上抬起，使其脱离散热器。

(7) 拆卸夹持片中的CPU。

a. 将夹持片一端轻轻向下掰，对应的CPU一端会自动脱离槽位。

b. 从槽位中取出CPU。

功率125W及以下的CPU，使用标准散热器，为确保CPU正常散热，需配置导风罩面板；功率125W以上的CPU，使用高性能散热器，无需配置导风罩面板。当更换功率125W及以下的CPU，为125W以上的CPU时，为保证CPU正常散热，需要拆卸整机导风罩上的导风罩面板。

a. 将整机导风罩面板上下倒置。

b. 向上掰开导风罩面板上的固定弹片。

c. 将导风罩面板向外滑动并向上提起，使其脱离整机导风罩。

(1) 将CPU安装到夹持片。

拿取CPU时，请小心夹持CPU的边缘，勿碰触CPU底面的触点，避免损坏CPU。

a. 斜置CPU，使CPU一端的导向口与夹持片一端的导向柱相扣。需要注意的是，CPU上带有三角形标记的一角必须和夹持片上带有三角形标记的一角对齐。

b. 向下放置CPU，确保CPU另一端的导向口与夹持片另一端的导向柱相扣。

(2) 将带有CPU的夹持片安装到散热器。

a. 移除散热器上的吸塑盒。将吸塑盒向上提起，使其脱离散热器。

移除吸塑盒时，请注意不要触碰到散热器上的导热硅脂。

b. 将带有CPU的夹持片安装到散热器。使夹持片上带有三角形标记的一角和散热器上带有缺口的一角对齐，向下放置并按压夹持片，直到听见咔哒提示音，夹持片的四个角和散热器的四个角已紧紧相扣。

(3) 拆卸服务器中CPU底座上的盖片。握持盖片两端的缺口将盖片向上提起。请妥善保管盖片以备将来使用。

· 拆卸盖片时佩戴的防静电手套容易触碰到CPU底座中的针脚，请格外小心。

· CPU底座中的针脚极为脆弱，容易损坏。为避免因针脚损坏而更换主板，请勿触摸针脚。

· 请保持CPU底座中的针脚清洁，避免将任何杂物掉落到CPU底座中。

(4) 将带有CPU和夹持片的散热器安装到服务器。

a. 使夹持片上的三角形和CPU底座上带有缺口的一角对齐，散热器上的两个孔对准CPU底座上的两个导向销，将散热器向下放置在CPU底座上。

b. 按照依次拧紧散热器上的松不脱螺钉。请严格按照该顺序固定螺钉，错误的顺序可能会造成螺钉脱落。

请使用1.4N·m(12in-lbs)的扭矩拧紧螺钉，否则可能会造成CPU接触不良或者损坏CPU底座中的针脚。

(5) 安装DIMM。DIMM的安装准则请参见2.11.12内存。

(6) (可选)安装导风罩面板

功率125W及以下的CPU，使用标准散热器，为确保CPU正常散热，需配置导风罩面板；功率125W以上的CPU，使用高性能散热器，无需配置导风罩面板。当更换功率125W以上的CPU，为125W及以下的CPU时，为确保CPU正常散热，需要安装导风罩面板到整机导风罩上。

a. 将整机导风罩面板上下倒置。

b. 将导风罩面板放入槽位，然后向下按压同时向内滑动，直到听见咔哒一声，导风罩上的锁扣将导风罩面板紧紧扣住为止。

(7) 安装整机导风罩。

(8) 安装机箱盖。

(9) 安装服务器，具体步骤请参见4.2.2安装服务器。

(10) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(11) 将服务器上电，具体步骤请参见5.1上电。

3. 安装CPU备件

(1) 将CPU安装到夹持片，详细步骤请参见2.安装CPU选件中的(1)。

(2) 在CPU上涂抹导热硅脂。

a. 用异丙醇擦拭布将CPU顶部和散热器表面清理干净，如果表面有残余的导热硅脂也要擦拭干净，确保表面干净无油。待异丙醇挥发后再进行下一步操作。

b. 用导热硅脂注射器将导热硅脂挤出0.6ml，然后采用五点法将导热硅脂涂抹在CPU顶部。

(3) 将带有CPU的夹持片安装到散热器，然后将带有CPU和夹持片的散热器安装到服务器，详细步骤请参见2.安装CPU选件中的(2)和(4)。

(4) 安装整机导风罩。

(5) 安装机箱盖。

(6) 安装服务器，具体步骤请参见4.2.2安装服务器。

(7) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(8) 将服务器上电，具体步骤请参见5.1上电。

· 内存故障。

· 更换其他型号的内存。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· DIMM不支持热插拔。

· 了解内存的安装准则(2.11.12内存)。

1. 拆卸内存

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) 拆卸整机导风罩。

(5) 拆卸内存。打开DIMM插槽两侧的固定夹，并向上拔出内存。

2. 安装内存

a. 打开DIMM插槽两侧的固定夹。

b. 安装内存。先调整DIMM，使DIMM底边的缺口与插槽上的缺口对齐，然后均匀用力将DIMM沿插槽竖直插入，此时固定夹会自动锁住。请确保固定夹已锁住DIMM且咬合紧密。

(2) 安装整机导风罩。

(3) 安装机箱盖。

(4) 安装服务器，具体步骤请参见4.2.2安装服务器。

(5) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(6) 将服务器上电，具体步骤请参见5.1上电。

· 硬盘笼故障。

· 更换其他类型的硬盘笼。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 为确保硬盘重新安装到原位置，请在更换前，对硬盘做好标记。

1. 拆卸硬盘笼

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) 拆卸阻碍操作的所有硬盘。

(5) 断开硬盘背板上的所有线缆。

(6) 拆卸硬盘笼。

a. 拧开硬盘笼上的固定螺钉。

b. 向上拉出硬盘笼。

2. 安装硬盘笼

(1) 安装硬盘笼。

a. 从防静电包装袋中取出待安装的硬盘笼。

b. 将硬盘笼一侧的导向紧贴机箱支架的边沿，向下安装硬盘笼。

c. 用螺钉固定硬盘笼。

(2) 连接硬盘背板上的所有线缆。

(3) 将拆卸的所有硬盘重新安装到位。

(4) 安装机箱盖。

(5) 安装服务器，具体步骤请参见4.2.2安装服务器。

(6) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(7) 将服务器上电，具体步骤请参见5.1上电。

硬盘背板故障。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 为确保硬盘重新安装到原位置，请在更换前，对硬盘做好标记。

后部2LFF硬盘背板、4LFF硬盘背板、2SFF硬盘背板与4SFF硬盘背板的更换方法相同，本文以更换2LFF硬盘背板为例。

1. 拆卸硬盘背板

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) 拆卸阻碍操作的所有硬盘。

(5) 断开硬盘背板上的所有线缆。

(6) 拆卸硬盘背板。拧开背板上的松不脱螺钉，然后将背板缓缓用力拉出。

2. 安装硬盘背板

(1) 安装硬盘背板。将背板向下放入槽位，并拧紧背板上的松不脱螺钉。

(2) 连接硬盘背板上的所有线缆。

(3) 将拆卸的所有硬盘重新安装到原槽位。

(4) 安装机箱盖。

(5) 安装服务器，具体步骤请参见4.2.2安装服务器。

(6) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(7) 将服务器上电，具体步骤请参见5.1上电。

1. 拆卸硬盘背板

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) 断开标准存储控制卡的超级电容线缆。

(5) 拆卸所有Riser卡。

(6) (可选)拆卸2LFF硬盘笼。

(7) 拆卸整机导风罩。

(8) 拆卸所有风扇和风扇笼。

(9) 断开主板上的所有线缆。

(10) 拆卸主板。

(11) 拆卸硬盘背板。

a. 拆卸硬盘背板上的所有硬盘。

b. 断开硬盘背板上的所有线缆。

c. 拧开背板上的所有松不脱螺钉，然后缓缓向外拉出背板。

2. 安装硬盘背板

(1) 安装12LFF硬盘背板。

a. 从防静电包装袋中取出待安装的背板。

b. 将背板缓缓向下放入到卡槽，并拧紧背板上的松不脱螺钉。

c. 连接硬盘背板上的所有线缆。

d. 将拆卸的所有硬盘重新安装到原槽位。

(2) 安装主板。

(3) 连接主板上的所有线缆。

(4) 安装所有风扇笼和风扇。

(5) 安装整机导风罩。

(6) 安装所有Riser卡。

(7) 连接标准存储控制卡的超级电容线缆。

(8) (可选)安装2LFF硬盘笼。

(9) 安装机箱盖。

(10) 安装服务器，具体步骤请参见4.2.2安装服务器。

(11) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(12) 将服务器上电，具体步骤请参见5.1上电。

1. 拆卸硬盘背板

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) 拆卸前部所有硬盘。

(5) 拆卸所有风扇。

(6) 拆卸所有风扇笼

(7) 断开24LFF硬盘背板上的所有线缆。

(8) 拆卸24LFF硬盘背板。

a. 拧开背板上的松不脱螺钉。

b. 将背板缓缓用例向上拉出并放入防静电包装袋。

2. 安装硬盘背板

(1) 安装硬盘背板。

a. 从防静电包装袋中取出待安装的硬盘背板。

b. 向下放入到槽位，并拧紧背板上的松不脱螺钉。

(2) 连接背板上的所有线缆。

(3) 安装所有风扇笼。

(4) 安装所有风扇。

(5) 安装所有硬盘。

(6) 安装机箱盖。

(7) 安装服务器，具体步骤请参见4.2.2安装服务器。

(8) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(9) 将服务器上电，具体步骤请参见5.1上电。

· 主板故障。

· 主板妨碍其他部件安装/拆卸。

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

· 为确保线缆重新连接到原位置，请在更换前，对线缆做好标记。

为防止静电释放，当从故障主板上移除敏感电子器件后，请将移除的器件放在防静电工作平台或独立的防静电包装袋中。

1. 拆卸主板

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) 断开标准存储控制卡的超级电容线缆。

(5) 拆卸所有Riser卡。

(6) (可选)拆卸2LFF硬盘笼。

(7) 拆卸整机导风罩。

(8) 拆卸所有风扇和风扇笼。

(9) 断开主板上的所有线缆。

(10) 拆卸主板上的所有部件。

(11) 拆卸主板。

a. 拧开主板上的2颗松不脱螺钉。

b. 通过主板提手抬起主板，由于主板上部分接口(如USB接口、网口)嵌入在机箱中，所以需要先往前拉一点，再慢慢抬起。

2. 安装主板

(1) 安装主板。

a. 通过主板提手将主板缓缓向下放置到机箱中，并往机箱后方推一点，使主板上部分接口(如USB接口、网口)嵌入到位。

b. 拧紧主板上的2颗松不脱螺钉。

(2) 安装主板上的所有部件到原位置。

(3) 连接主板上的所有线缆。

(4) 安装所有风扇笼和风扇。

(5) 安装整机导风罩。

(6) 安装所有Riser卡。

(7) 连接标准存储控制卡的超级电容线缆。

(8) (可选)安装2LFF硬盘笼。

(9) 安装机箱盖。

(10) 安装服务器，具体步骤请参见4.2.2安装服务器。

(11) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(12) 将服务器上电，具体步骤请参见5.1上电。

介绍TPM/TCM的详细安装步骤，以及如何开启TPM/TCM功能。

· TPM是内置在主板上的微芯片，拥有独立的处理器和存储单元，用于存储加密信息(如密钥)，为服务器提供加密和安装认证服务。TPM需要与驱动器加密技术配合使用，如Microsoft Windows BitLocker驱动器加密技术，BitLocker使用TPM帮助保护Windows操作系统和用户数据，并确保服务器中的数据即使在无人参与、丢失或被盗的情况下也不会被篡改，关于BitLocker的更多信息，请访问Microsoft网站(http://www.microsoft.com)。

· TCM是可信计算平台的硬件模块，为可信计算平台提供密码运算功能，具有受保护的存储空间。

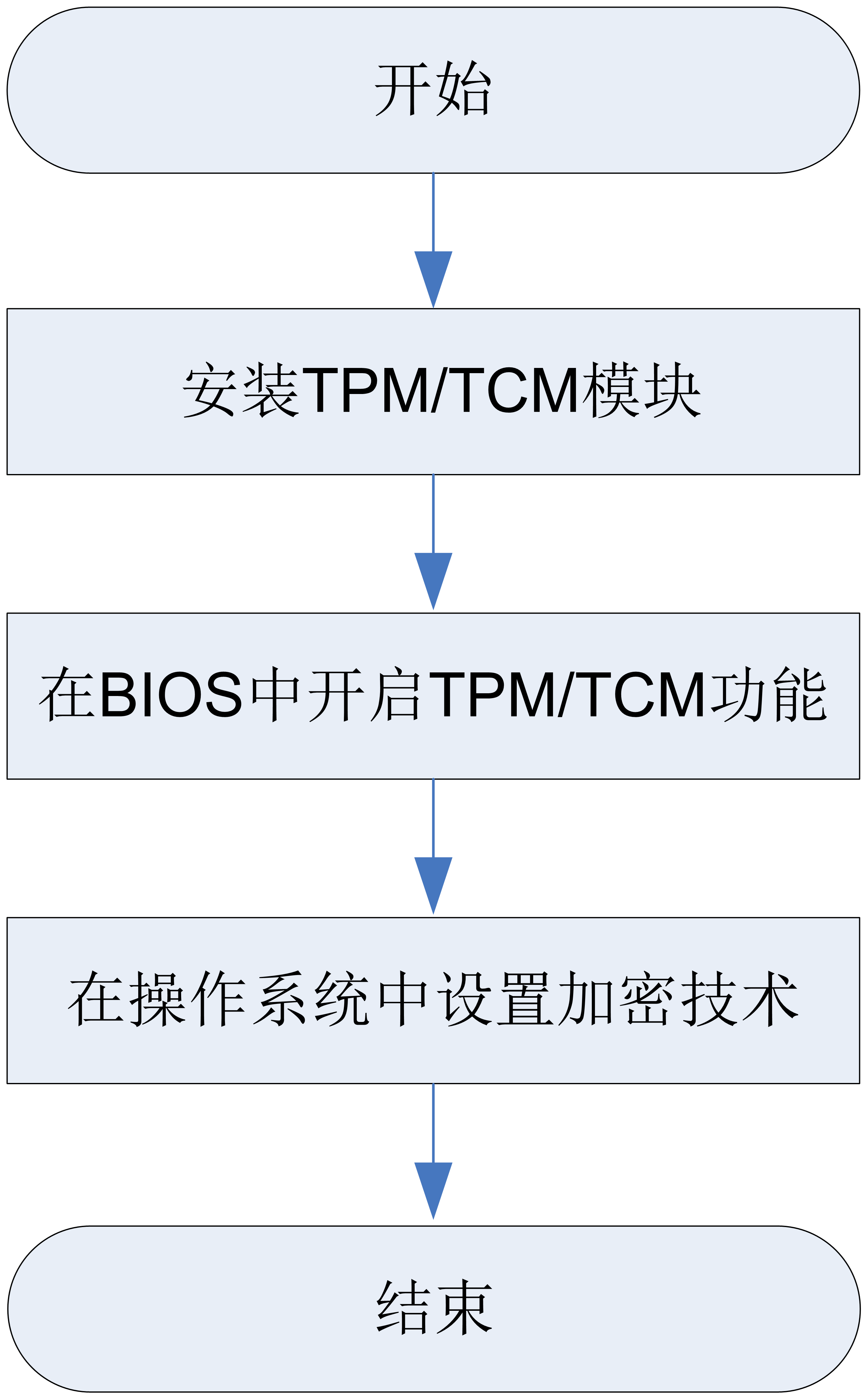

开启TPM/TCM功能的流程如图7-1所示。

图7-1 开启TPM/TCM功能流程

1. 准备工作

· 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体(如首饰、手表)。

· 更换部件前，请检查插槽或连接器，确保针脚没有损坏(比如针脚弯曲、连接器上有异物)。

2. 安装步骤

TPM和TCM模块安装方法相同，本文以TPM模块为例。

(1) 将服务器下电，具体步骤请参见5.2下电。

(2) 拆卸服务器，具体步骤请参见4.4拆卸服务器。

(3) 拆卸机箱盖。

(4) (可选)拆卸阻碍用户接触TPM插槽的所有Riser卡。

(5) 安装TPM模块。

a. 对准TPM插槽插针，向下缓缓用力插入TPM模块。

b. 对准TPM模块上的孔，向下插入销钉。

c. 对准销钉上的孔，向下缓缓用力插入TPM模块的固定铆钉。

(6) (可选)安装已拆卸的PCIe卡。

(7) 安装机箱盖。

(8) 安装服务器，具体步骤请参见4.2.2安装服务器。

(9) 连接电源线缆，具体步骤请参见4.3.4连接电源线缆。

(10) 将服务器上电，具体步骤请参见5.1上电。

详细信息请参见产品BIOS用户指南。

在操作系统中设置加密技术的详细信息请参见操作系统提供的加密技术文档。

有关Microsoft Windows BitLocker驱动器加密技术的详细信息，请访问Microsoft网站(http://technet.microsoft.com/en-us/library/cc732774.aspx)获取。开启BitLocker驱动器加密技术时，系统会自动生成恢复密钥，您可将该密钥打印或保存到外部存储设备中。系统启动过程中，当BitLocker检测到系统完整性受损或软硬件变更时，数据访问将处于锁定状态，需要用户手动输入该恢复密钥。为确保安全性，保管恢复密钥过程中请注意：

· 为避免恢复密钥丢失，请将密钥保存到多个外部存储设备(例如U盘)中，形成备份。

· 请勿将恢复密钥保存到加密硬盘中。

介绍如何更换系统电池。

缺省情况下，服务器主板上已配置系统电池(型号为Panasonic BR2032)。一般情况下，系统电池寿命为3至5年。

出现以下情况时，请更换系统电池。建议用户选择的电池型号为Panasonic BR2032。

· 电池故障。

· 电池电力消耗完毕，服务器不再自动显示正确的日期和时间。
