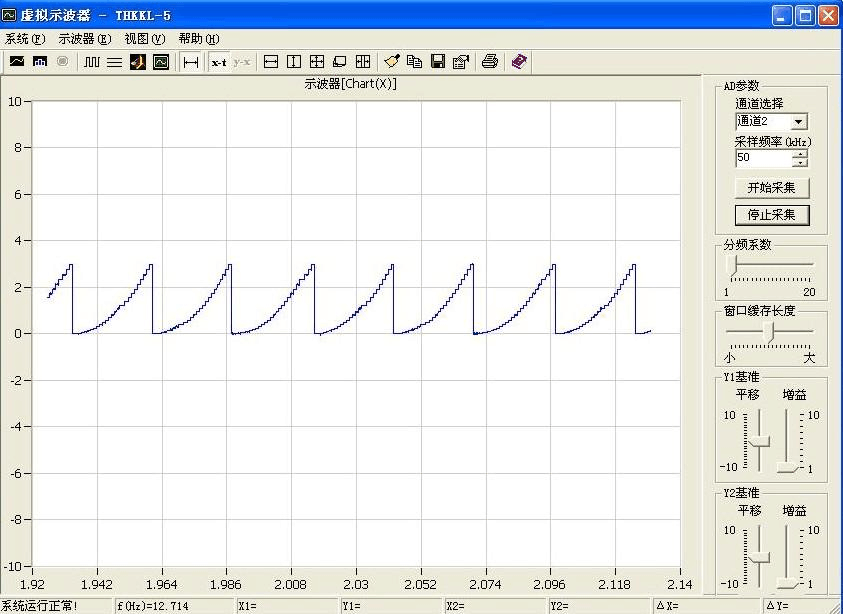

编程得到如下图。

六、思考题

1、当模拟输入电压在+10V~-10V 范围时，计算A/D 转换器最低有效位代表的电压值；量化误差是多少?

答： q=20v ÷14

2=1.22*3

10-v 所以最低有效位代表电压值为1.22mv ； 量化误差最低有效位代表值q=-10v 。

2、观察叠加了尖脉冲干扰的正弦信号和经过高通滤波后的信号，计算高通滤波器的低频截止频率

答：在高通滤波器中，当输入为高频信号时，电容的容抗比电阻的阻值低，输入信号的大部分电压都降在电阻上，这样输入信号的大部分电压就输出了，也就是高频信号被取出。随着输入信号频率的降低，电容的容抗逐渐增大，输入信号大部分电压降在电容上，电阻上电压减小，也就是低频信号输出减小，相当于低频信号没有顺利通过电路，被滤波了。 所以要求出高通滤波器的低频截止频率，可以通过直接观察叠加了尖脉冲干扰的正弦信号和经过高通滤波后的信号的波形图；或者通过仿真电路来得出相应的截止频率。

3、画出AD7899与单片机之间的连接？
