CAD怎么算面积

CAD怎么算面积？据我所知有两种方法算CAD中图形的面积。分别如下

1. 在命令当中输入命令"aa"，再按"空格键"，可以执行CAD算面积命令。

2. 在命令行中输入"li"，再按"空格键"，也可以执行CAD算面积命令。

CAD当中算面积的图形有三类，分别如下图所示。A：代表的是需要算面积的图形为直线组成，B：代表的是需要算面积的图形为直线和圆弧组成，C：代表的是需要算面积的图形为样条曲线组成。

下面就分另给这三种类型的图形演示一下CAD怎么算面积的具体操作方法或者步骤。

先讲图形A。

1. 在命令行当中输入"aa"，再按"空格键"。

2. 此时命令行提示"指定第一个角点或 [对象(O)/增加面积(A)/减少面积(S)] :"，我们输入"a"，再按"空格键"。

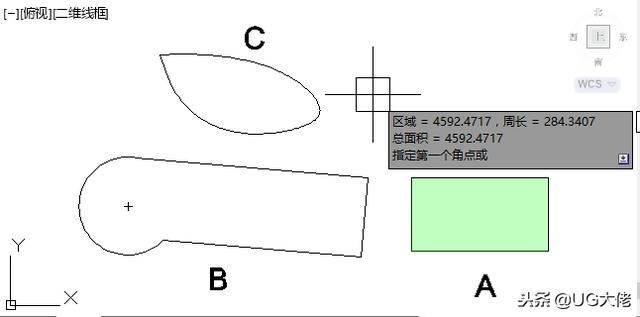

3. 此时命令提示"指定第一个角点或 [对象(O)/减少面积(S)]:"，我们依次按顺时针或者逆时针的顺序选择矩形的4个角上的点，选择好之后按"回车键"，就可以看到如下图所示CAD算好了的面积信息了。

接着讲图形B。

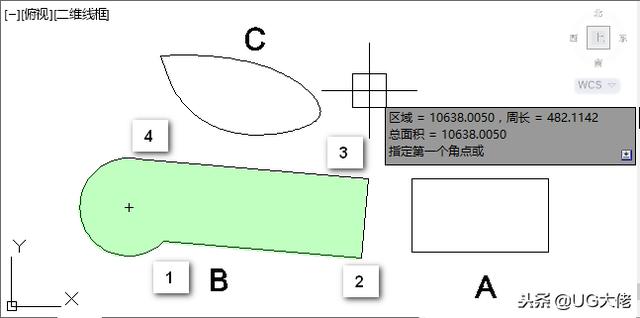

1. 前面几步的操作可以参照图形A的操作方法，请按顺序依次选择如下图所示的端点

2. 当选择端点4的时候，命令行提示"("加"模式)指定下一个点或 [圆弧(A)/长度(L)/放弃(U)/总计(T)] :"，这时输入"a"，再按"空格键"。

3. 命令行提示"指定圆弧的端点或[角度(A)/圆心(CE)/闭合(CL)/方向(D)/直线(L)/半径(R)/第二个点(S)/放弃(U)]:"，我们输入"ce"，再按"空格键"。

4. 现在捕捉圆的圆心，然后再选择端点1，再按"空格键"，图形B的面积就算好了。

最后说一下图形C，这个图形算面积与之前的两咱方法不一样。

1. 在命令行当中输入"BO"，按"空格键"。

2. 单击上图当中的"拾取点"，再单击图形C红色线处(只要在样条线内单击都可以)，之后按"空格键"，再点是。

3. 在命令行中输入"li",再"空格键"，选择样条线C,即可得到图形C的面积了，如下图所示。

提示：CAD算出来的面积的单位是你CAD默认的单位，如果你没有修改的话，CAD默认的单位是毫米，这点大家要注意。

这篇CAD教程说了CAD怎么算面积的三种方法，详细演示了三种不同类型CAD图形。如果还没有掌握请在下面回复。
