计算机电路基础试题及答案,2012《计算机电路基础(1)》试题A卷

《计算机电路基础(1)》试题 第3页(共4页) 《计算机电路基础(1)》试题 第4页(共4页)

8、 用JK 触发器实现Q n+1=1，应使输入J 、K ＝ 。

9、 已知CMOS 非门电源电压为V DD =12V ，则它的输出高电平U OH ＝ V ，

它的阈值电压U TH = V 。

10、 一个基本RS 触发器在正常工作时，它的约束条件是R +S =1，则它不允许输入

S = 且R = 的信号。

11、 RAM 的中文名字为 。

12、 单稳态触发器是一种脉冲 电路，用555定时器组成的单稳态触发器其

脉冲宽度t w ≈ 。

三．计算题(每小题10分，共20分)

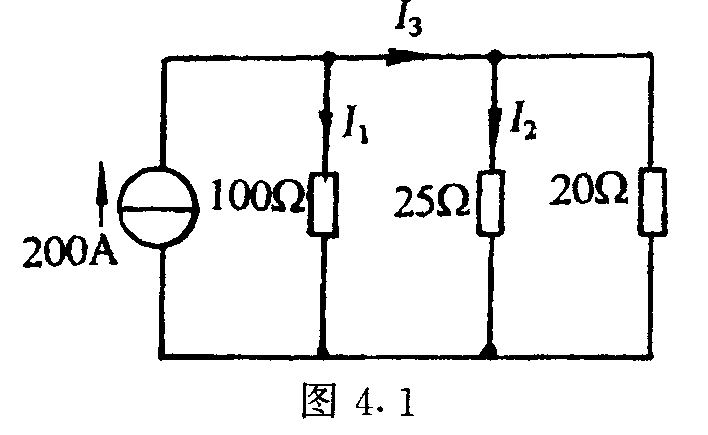

、电路如图4.1所示，试计算I 1、I 2、I 3值。

2．将下面逻辑函数化简成最简与一或表达式。 F = (A + āC)(A + CD + D)

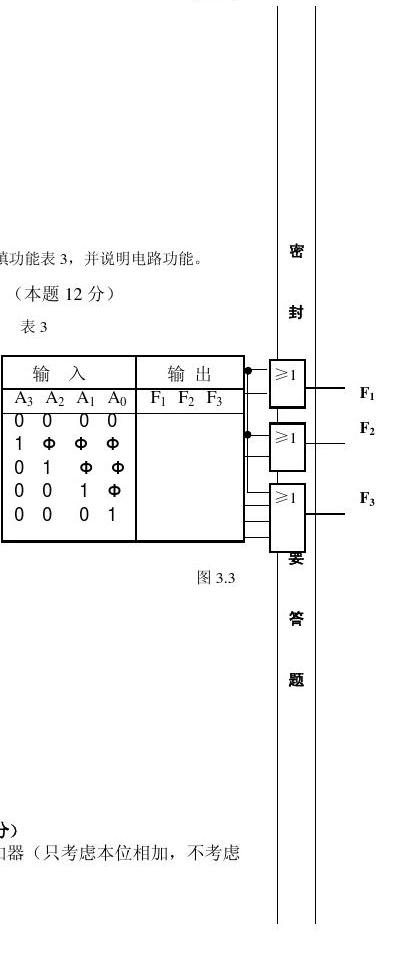

3、分析图3.3

四．设计题(本题 20从低位来的进位数)

解:

A 3

A 2 A 1 A 0

F 1

F 2

F 3

图3.3
