第十二章 内中断

章节内容

概述

本章前半部分主要介绍了什么是内中断，包括中断的产生，中断的过程，中断的处理，中断向量表等。

后半部分为实验11"编写0号中断的处理程序"的思路和主要步骤(这里将放到实验部分描述)，以及单步中断和响应中断的特殊情况。

内中断

CPU执行完指令后可以检测到来自CPU外部或内部的一种特殊信息，并且立即对所接收到的信息进行处理，称之为中断。

来自CPU内部的中断信息称之为内中断

内中断的产生

有以下情况会产生内中断

1. 除法错误，比如div指令产生的除法溢出；
2. 单步执行；
3. 执行into指令；
4. 执行int指令。

中断信息会给CPU提供一个字节的中断类型码(共256种)，以反映中断来源(称为中断源)，上述四种类型中断源的中断类型码分别是0,1,4和n(int 指令格式为int n，n为中断类型码)。

中断处理程序

CPU接收到中断信息后，查询中断向量表，找到相应中断处理程序的地址，将CS:IP指向它，从而跳转到中断处理程序处。

中断向量表

中断向量表在内存中保存，存放了256个中断源所对应的中断处理程序的入口(地址)。从内存0000:0000到0000:03FF的1024个单元依次存放了从0号到255号中断类型码对应的中断程序入口。

存储N号中断源对应的中断处理程序入口的偏移地址的内存单元地址为4N，段地址的内存单元地址为4N+2。

中断过程

CPU收到中断信息后按以下过程处理：

1. 从中断信息中取得中断类型码；
2. 标志寄存器的值入栈；
3. 设置标志寄存器的第8位TF和第9位IF的值为0；
4. CS的内容入栈；
5. IP的内容入栈；
6. 从内存地址为N*4和N*4+2(设中断类型码为N)的两个字单元中读取中断处理程序的入口地址设置IP和CS。

相当于：

1. 取得中断类型码N
2. pushf
3. TF=0,IF=0
4. push CS
5. push IP
6. (IP)=(N*4),(CS)=(N*4+2)

这里设置TF和IF两位标志寄存器的值后面再讲原因。

中断处理程序和iret指令

对于CPU，中断随时可能发生，故中断处理程序应一直存储在内存某段空间中，中断向量应存在对应中断向量表中。

中断处理程序的常规步骤：

1. 保存用到的寄存器
2. 处理中断
3. 恢复用到的寄存器
4. iret指令返回

iret 相当于：

1. pop IP
2. pop CS
3. popf

编程处理0号中断(除法错误中断)

我们在实验11中详细给出。

单步中断

CPU提供了这样一个功能：执行完一条指令后，检测TF位是否为1，若TF位为1，则产生单步中断，终端类型码为1，引发中断，跳转到1号中断处理程序。

提供这样的单步中断功能，为单步跟踪程序执行过程提供了实现机制。

例如Debug程序，每次使用t命令，CPU就执行一条指令。实际就是Debug在执行t命令时将TF位置1，CPU判断TF位为1，就停止当前的程序转到1号中断处理程序，这里Debug提供的1号中断处理程序将所有寄存器的内容显示在屏幕上，并且等待下一个命令输入。

注意只要CPU执行完一条指令后TF为1，就会触发单步中断。而单步中断的中断处理程序也是一个由一条条指令组成的程序，过程中若TF一直为1，则会不断触发单步中断，程序陷入无限循环嵌套。所以在中断过程中，有将TF和IF置0的过程(IF涉及到外中断)。

响应中断的特殊情况

部分情况下，CPU执行完指令后，发生中断也不会触发响应。

其中一种便是向ss寄存器传送数据的指令。由于ss:sp联合指向栈顶，二者设置应连续完成。我们知道中断过程中有将标志寄存器、CS、IP的值压入栈的过程，若ss改变后发生中断，则会指向错误的栈顶，入栈地址错误。所以在向ss寄存器传送数据后，不响应中断。同时我们也应该将ss和sp的值连续的设置。

实验11 编写0号中断的处理程序

编写0号中断的处理程序，使得在除法溢出发生时，在屏幕中间显示字符串"divide error!",然后返回到DOS。

0号中断是除法错误中断，比如执行div指令发生了除法溢出。

执行以下程序时，会发生除法溢出：

assume cs:code
code segment
start:
	mov ax,1000h
	mov bh,1
	div bh

	mov ax,4c00h
	int 21h
code ends
end start

我们现在希望在发生除法溢出时，在屏幕中间显示字符串"divide error!",然后返回到DOS。

分析一下，首先按照中断处理过程，CPU获取中断类型码0，0号中断，将标志寄存器入栈置位再入栈CS:IP后，在0000:0002处找到0号中断处理程序的入口地址。

为了随时可执行0号中断处理程序(以下称do0)，需将其放在一块固定的内存空间中。我们知道中断向量表有1K的空间，但实际上存放中断处理程序入口地址的空间远不到1K，后一大段内存单元(一般为0000:0200到0000:02FF的256个字节)为空。所以我们将do0程序存放在此处。

总的来说，分为3步：

1. 编写do0程序，程序内容为在屏幕中间显示字符串"divide error!",然后返回到DOS。
2. 将do0存放在0000:0200处。
3. 将0000:0200这个地址存在中断向量表0号表项(0000:0002)处。

我们称将do0程序送入0000:0200处的过程称为安装。

编写完do0，安装然后设置中断向量后(编写do0和安装是在同一个程序中，顺序可以反过来，安装程序只是把do0代码复制到0000:0200处)，再执行其他程序发生除法溢出后，就会看到我们想要的结果。

其他细节在代码注释中给出，代码：

assume cs:code
code segment
	start:
		;安装do0

		;这里使用rep和movsb复制do0
        ;ds:si为源地址
        mov ax,cs
        mov ds,ax
        mov si,offset do0
        ;es:di为目标地址
		mov ax,0
        mov es,ax
        mov di,200h
        ;用编译器配合offset计算传送的长度
        mov cx,offset do0_end-offset do0
        ;传送方向
        cld
        ;传送
        rep movsb

		;设置中断向量表
		mov ax,0
		mov es,ax
		mov word ptr es:[0*4],200h
		mov word ptr es:[0*4+2],0

		mov ax,4c00h
		int 21h
	do0:
        ;程序从do0处进入，从do0_start处开始，所以跳转过去
        jmp short do0_start
    do0_data:
        ;将要显示的字符串也随程序一起记录在内存中，保证不会被覆盖
        db "overflow!"
    do0_start:
        ;设置ds:si指向字符串
        mov ax,cs
        mov ds,ax
        mov si,202h;这里si要设置成最后在内存中字符串的位置202h
        ;设置es:si指向显存位置
        mov ax,0b800h
        mov es,ax
        mov di,12*160+36*2;行号列号
        ;字符串长度
        mov cx,9
		;显示字符串
	    copy_start:
            mov al,[si]
            mov es:[di],al
            inc si
            add di,2
        loop copy_start
		;返回DOS
		mov ax,4c00h
		int 21h
    ;do0结束(方便计算传送长度)
    do0_end:nop
code ends
end start

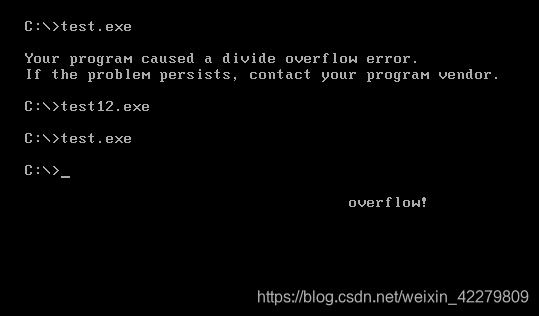

结果对比：

这样设置的中断向量表，重启之后会被刷新重新指向。
