OPENCV基本架构分析

进入到…\opencv\build\include目录，可以看到有opencv和opencv这两个文件夹。显然，opencv这个文件夹里面包含这旧版的头文件，而opencv2这个文件夹里面包含着具有时代意义的新版OpenCV2系列的头文件。

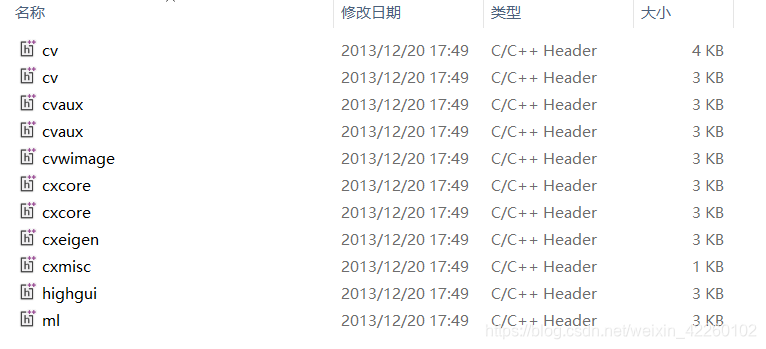

在opencv这个文件夹里面，也就是…\opencv\build\include\opencv目录下，可以看到如下各种头文件。这里面大概就是OpenCV1.0最核心的，而且保留下来的内容的头文件，如图所示。我们可以把他们理解为一个大的组件。

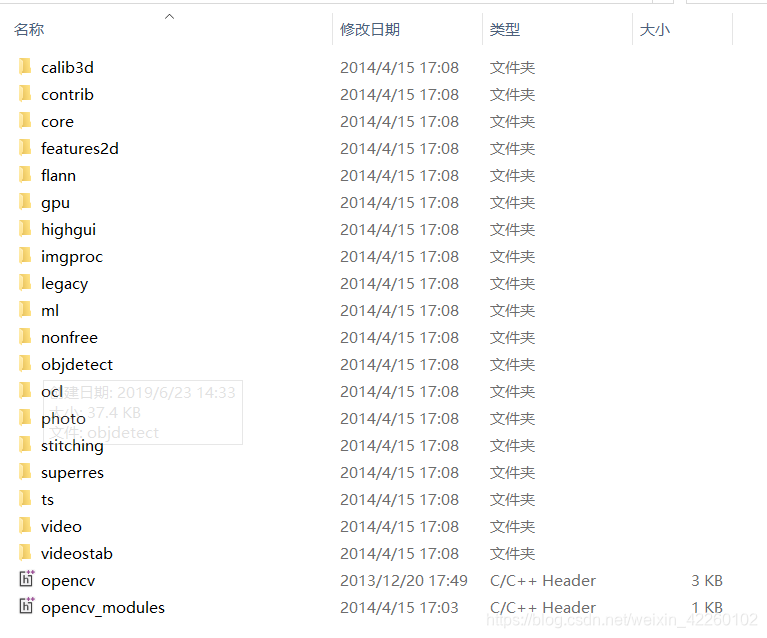

而opencv2文件夹为：

若仔细观察，会发现上述文件夹中有个民委opencv_modules.hpp的hpp文件，里面存放的是OpenCV2中于新模块构造下公馆的说明代码，打开可以发现其定义的是OpenCV2所有组件的宏，具体如下：

/*
 *      ** File generated automatically, do not modify **
 *
 * This file defines the list of modules available in current build configuration
 *
 *
*/

#define HAVE_OPENCV_CALIB3D
#define HAVE_OPENCV_CONTRIB
#define HAVE_OPENCV_CORE
#define HAVE_OPENCV_FEATURES2D
#define HAVE_OPENCV_FLANN
#define HAVE_OPENCV_GPU
#define HAVE_OPENCV_HIGHGUI
#define HAVE_OPENCV_IMGPROC
#define HAVE_OPENCV_LEGACY
#define HAVE_OPENCV_ML
#define HAVE_OPENCV_NONFREE
#define HAVE_OPENCV_OBJDETECT
#define HAVE_OPENCV_OCL
#define HAVE_OPENCV_PHOTO
#define HAVE_OPENCV_STITCHING
#define HAVE_OPENCV_SUPERRES
#define HAVE_OPENCV_TS
#define HAVE_OPENCV_VIDEO
#define HAVE_OPENCV_VIDEOSTAB

下面按照宏定义的顺序对OpenCV的所有模块进行介绍。

1. 【calib3d】——其实就是就是Calibration（校准）加3D这两个词的组合缩写。这个模块主要是相机校准和三维重建相关的内容。基本的多视角几何算法，单个立体摄像头标定，物体姿态估计，立体相似性算法，3D信息的重建等等。

2. 【contrib】——也就是Contributed/Experimental Stuf的缩写， 该模块包含了一些最近添加的不太稳定的可选功能，不用去多管。2.4.10里的这个模块有新型人脸识别，立体匹配，人工视网膜模型等技术。

3. 【core】——核心功能模块，包含如下内容：

   • OpenCV基本数据结构
   • 动态数据结构
   • 绘图函数
   • 数组操作相关函数
   • 辅助功能与系统函数和宏
   • 与OpenGL的互操作

4. 【imgproc】——Image和Processing这两个单词的缩写组合。图像处理模块，这个模块包含了如下内容：

   线性和非线性的图像滤波
   图像的几何变换
   其它（Miscellaneous）图像转换
   直方图相关
   结构分析和形状描述
   运动分析和对象跟踪
   特征检测
   目标检测等内容

5. 【features2d】 ——也就是Features2D， 2D功能框架 ，包含如下内容：

   特征检测和描述
   特征检测器（Feature Detectors）通用接口
   描述符提取器（Descriptor Extractors）通用接口
   描述符匹配器（Descriptor Matchers）通用接口
   通用描述符（Generic Descriptor）匹配器通用接口
   关键点绘制函数和匹配功能绘制函数

6. 【flann】—— Fast Library for Approximate Nearest Neighbors，高维的近似近邻快速搜索算法库，包含两个部分：

   快速近似最近邻搜索
   聚类

7. 【gpu】——运用GPU加速的计算机视觉模块。

8. 【highgui】——也就是highgui，高层GUI图形用户界面，包含媒体的I / O输入输出，视频捕捉、图像和视频的编码解码、图形交互界面的接口等内容。

9. 【legacy】——一些已经废弃的代码库，保留下来作为向下兼容，包含如下相关的内容：

   运动分析
   期望最大化
   直方图
   平面细分（C API）
   特征检测和描述（Feature Detection and Description）
   描述符提取器（Descriptor Extractors）的通用接口
   通用描述符（Generic Descriptor Matchers）的常用接口
   匹配器

10. 【ml】——Machine Learning，机器学习模块， 基本上是统计模型和分类算法，包含如下内容：
    统计模型 （Statistical Models）
    一般贝叶斯分类器 （Normal Bayes Classifier）
    K-近邻 （K-NearestNeighbors）
    支持向量机 （Support Vector Machines）
    决策树 （Decision Trees）
    提升（Boosting）
    梯度提高树（Gradient Boosted Trees）
    随机树 （Random Trees）
    超随机树 （Extremely randomized trees）
    期望最大化 （Expectation Maximization）
    神经网络 （Neural Networks）
    MLData

11. 【nonfree】，也就是一些具有专利的算法模块 ，包含特征检测和GPU相关的内容。最好不要商用，可能会被告哦。

12. 【objdetect】——目标检测模块，包含Cascade Classification（级联分类）和Latent SVM这两个部分。

13. 【ocl】——即OpenCL-accelerated Computer Vision，运用OpenCL加速的计算机视觉组件模块。

14. 【photo】——也就是Computational Photography，包含图像修复和图像去噪两部分。

15. 【stitching】——images stitching，图像拼接模块，包含如下部分：
    拼接流水线
    特点寻找和匹配图像
    估计旋转
    自动校准
    图片歪斜
    接缝估测
    曝光补偿
    图片混合

16. 【superres】——SuperResolution，超分辨率技术的相关功能模块。

17. 【ts】——opencv测试相关代码，不用去管他。

18. 【video】——视频分析组件，该模块包括运动估计，背景分离，对象跟踪等视频处理相关内容。

19. 【Videostab】——Video stabilization，视频稳定相关的组件，官方文档中没有多作介绍，不管它了。
