hey-girl东拼西凑原创文章，若有歧义可留言，若需转载需标明出处

前言：接上篇继续说说modbus4j的几个常用方法.已经代码分析

项目中使用MouBus4j

说说实际开发中。首先创建一个springboot项目。pom引入依赖如下：

    <repositories>
        <repository>
            <releases>
                <enabled>false</enabled>
            </releases>
            <snapshots>
                <enabled>true</enabled>
            </snapshots>
            <id>ias-snapshots</id>
            <name>Infinite Automation Snapshot Repository</name>
            <url>https://maven.mangoautomation.net/repository/ias-snapshot/</url>
        </repository>
        <repository>
            <releases>
                <enabled>true</enabled>
            </releases>
            <snapshots>
                <enabled>false</enabled>
            </snapshots>
            <id>ias-releases</id>
            <name>Infinite Automation Release Repository</name>
            <url>https://maven.mangoautomation.net/repository/ias-release/</url>
        </repository>
    </repositories>
    <dependencies>
        <dependency>
            <groupId>com.infiniteautomation</groupId>
            <artifactId>modbus4j</artifactId>
            <version>3.0.3</version>
        </dependency>
        <dependency>
            <groupId>org.scream3r</groupId>
            <artifactId>jssc</artifactId>
            <version>2.8.0</version>
        </dependency>
    </dependencies>

下面针对modbus4j几个常用方法进行分析，这样才能保证开发起来得心应手。程序为master（主），slave工具模拟从设备。
在开始代码分析前：首先说说modbus4j这个库常用核心的类代表啥。参考文章

主机Master及其子类：主机的入口，数据流的起点和终点。
数据端口类StreamTransport：负责数据的写入和读出。
Modbus消息类ModbusMessage及其子类：支持Modbus定义的各种方法（FunctionCode）
收发数据控制类MessageControl：支持 timeout、retries，默认200ms，1次。
收发等待室WaitingRoom：负责同步收发逻辑。
输出Request消息类：OutgoingRequestMessage 及其子类。
收到Response消息类：IncomingResponseMessage 及其子类。
解析类MessageParser：负责解析收到的消息。
协议数据类型定义：DataType
协议功能码定义：FunctionCode
协议寄存器范围：RegisterRange

A---- readHoldingRegisters方法，读保持寄存器。调用这个方法 readHoldingRegisters(master,1,0,4) 进行分析。

  public void readHoldingRegisters(ModbusMaster master, int slaveId, int start, int len) {
        try {
            // 关键代码
            ReadHoldingRegistersRequest request = new ReadHoldingRegistersRequest(slaveId, start, len);
            ReadHoldingRegistersResponse response = (ReadHoldingRegistersResponse) master.send(request);
            if (response.isException()){
                log.error("Exception response: message=" + response.getExceptionMessage());
            } else{
                log.info(Arrays.toString(response.getShortData()));
            }
        }
        catch (ModbusTransportException e) {
            e.printStackTrace();
        }
        finally {
            master.destroy();
        }
    }

DemoA整体流程解析：

ModbusFactory类创建对应的Master对象。这里用到的是子类RtuMaster
构建ReadHoldingRegistersRequest（继承ModbusRequest）请求对象。里面就是包含从机地址，保持寄存器地址和数量等信息。ModbusRequest有很多子类。若我们需求不是读保持寄存器。就找对应的子类构建就可以
调用ModbusMaster（抽象类）的send（ModbusRequest request）方法。先校验数据，主要是看看你给request的参数是不是符合需求。然后会调用this.sendImpl(request)，这其实就是调用的他的实现子类RtuMaster的sendImpl(ModbusRequest request)方法。这个方法的返回就是ModbusResponse。这方法做的就是发消息了会调用MessageControl的send。方法返回的是RtuMessageResponse。
MessageControl的send方法就会发送报文。并接收报文。
这里我们收到的数据应该是正常报文，就是从机地址，功能码，数据字节数，数据，校验这种格式。但是MessageControl会做返回数据的处理。
MessageParser接口的parseMessage方法，是对消息处理的。实现类RtuMessageParser的parseMessageImpl是实际干活的会调用RtuMessageResponse.createRtuMessageResponse(queue)这里queue是原始报文数据，RtuMessageResponse的创建需要ModbusResponse对象。所以这里createModbusResponse方法是关键，它会把从机地址，功能码以及校验去掉。还会调用((ModbusResponse)response).read(queue, isException);执行的就是readResponse这个抽象方法。这个方法会把原始数据进行处理。
这么描述只是让你大概熟悉流程，具体的代码解析，请往下看。
Q1-代码解析ReadHoldingRegistersRequest request = new ReadHoldingRegistersRequest(slaveId, start, len)
A1- ReadHoldingRegistersRequest 继承 ReadNumericRequest 继承 ModbusRequest 继承ModbusMessage。创建一个ReadHoldingRegistersRequest对象的过程主要是验证slaveId的值是不是不符合规则的。然后保持寄存器起始位置和寄存器数量赋值的过程。也就是start是保持寄存器的起始位置。len表示的是保持寄存器数量。

Q1-(ReadHoldingRegistersResponse) master.send(request)
A1- master就是创建的RtuMaster对象。主要看send方法。先执行ModbusMaster里的send方法。
send

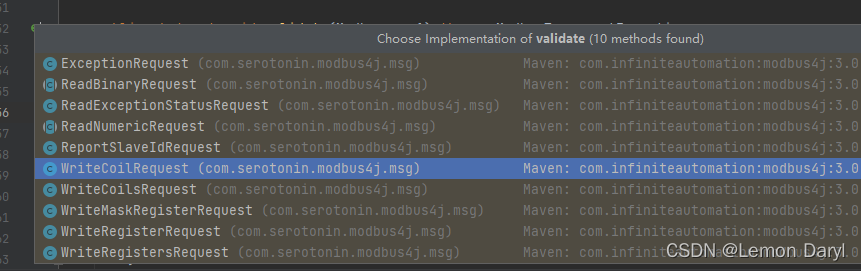

这里会调用validate方法。这个方法是ModbusRequest的抽象方法。

他的实现有10个。如图：
在这里插入图片描述
所以就来到ReadNumericRequest 的validate方法。

这个方法主要做就是对保持寄存器的这个起始位置值做了校验（取值合法范围0-65535）。对读寄存器的数量也进行校验。以及对读取的起始位置+读的数量。判断是否合规。就理解为发请求前对参数的校验。

在看他的第二个方法sendImpl，接收一个ModbusRequest参数。这个方法是它自己本身的抽象方法。

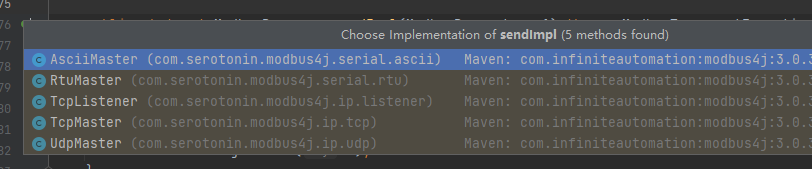

有5个具体实现
在这里插入图片描述

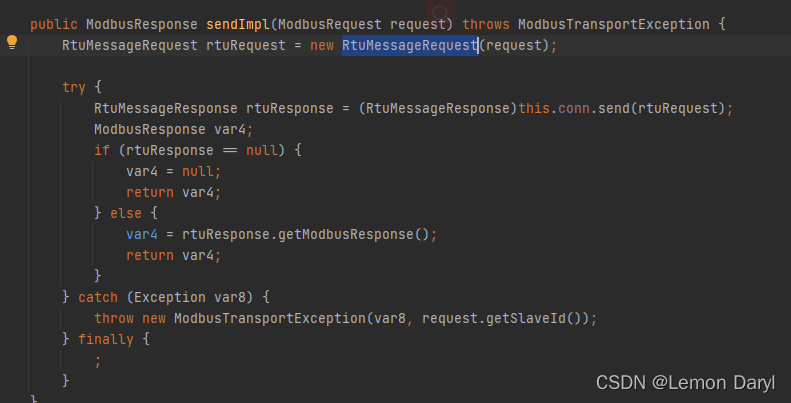

这里我们是RTU模式。主要看看rtu

这个方法主要是把传入的request对象包装成RtuMessageRequest对象。this.conn是MessageControl对象。然后调用send方法。

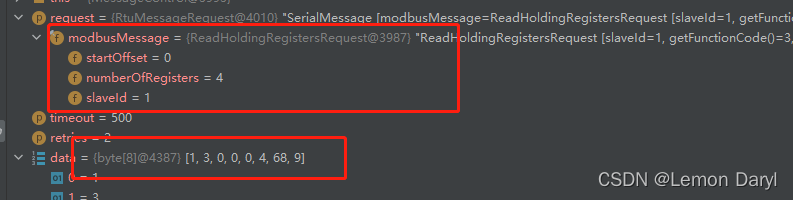

send方法主要是把包装的request里面的参数变成byte[].也就是包装成发送的报文。

这串报文看着就是我们熟悉的标准rtu报文帧，01也就是从机地址，03功能码和data以及校验位2个字节。然后循环write发送。也就是和我们最开始的传参符合，报文就是读从机地址01，保持寄存器起始位置0，保持寄存器数量4.

我们看看响应，正常响应的报文应该是如下
01 03 08 00 00 00 00 00 16 00 00 74 13 （01从机地址，03功能码，08数据域字节数，00 00 00 00 00 16 00 00数据高低位，74 13校验）。正好对应从设备。（注意这里16是hex对应dec就是22）
在这里插入图片描述

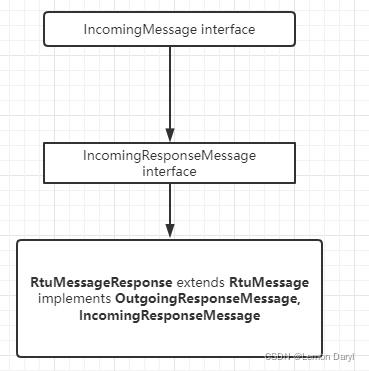

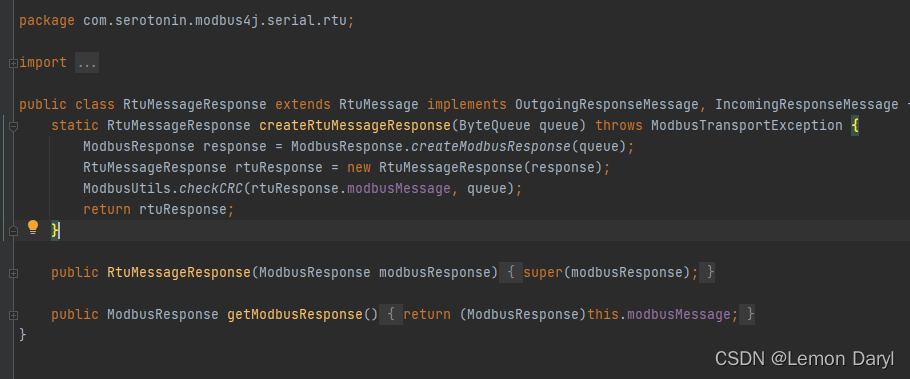

转看程序返回的是一个RtuMessageResponse对象，extends RtuMessage implements OutgoingResponseMessage, IncomingResponseMessage。
RtuMessageResponse的创建接收一个ModbusResponse对象。ModbusResponse extends ModbusMessage。他是一个抽象类。这里要用到他的实现类ReadHoldingRegistersResponse。

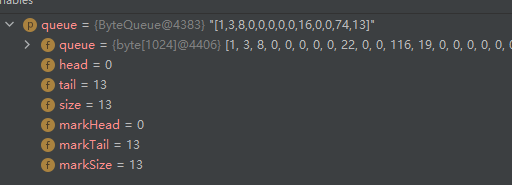

他接收的参数queue,就是响应的原始报文。
在这里插入图片描述

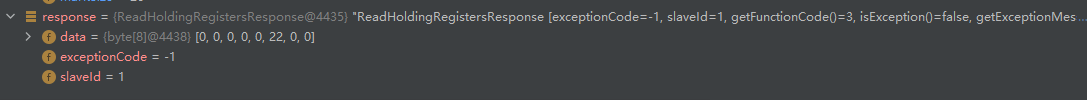

经过一系列构建方法以后，会得到RtuMessageResponse对象。它里的的data就是数据位。已经从16进制转换成10进制了。这里就是我们读的数据

最终返回结果[0, 0, 22, 0]

B----readHoldingRegistersByLocator的方法。（这个方法也是对保持寄存器进行读取）进行分析。

方法调用readHoldingRegistersByLocator（master,1,0, DataType.FOUR_BYTE_INT_UNSIGNED）。
这里也master是用的RtuMaster
1 :从机地址
0：保持寄存器起始地址
这个方法：从从机地址为1，保持寄存器地址0。
DataType.FOUR_BYTE_INT_UNSIGNED：这个参数很重要，往后看。后面讲了的。

    public void readHoldingRegistersByLocator(ModbusMaster master, int slaveId, int offset, int dataType) {
        try{
            BaseLocator<Number> locator = BaseLocator.holdingRegister(slaveId, offset, dataType);
            System.out.println(master.getValue(locator));
        }catch (ModbusTransportException | ErrorResponseException e) {

        }
    }

Q1-代码解析BaseLocator.holdingRegister(slaveId, 0, DataType.EIGHT_BYTE_INT_UNSIGNED);
A1- BaseLocator是个抽象类。这里调用的它的静态方法holdingRegister方法，接收三个参数。slaveId表示从机地址，0就是保持寄存器起始地址，DataType.FOUR_BYTE_INT_UNSIGNED的值这里是4。这个方法主要是做了一件事创建创建NumericLocator对象，new NumericLocator(slaveId, 3, offset, dataType); NumericLocator继承BaseLocator抽象类。构建方法接收4个参数

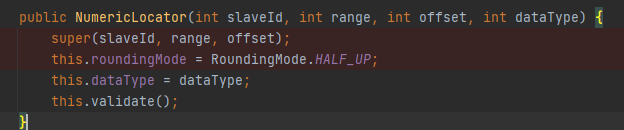

NumericLocator的构造方法

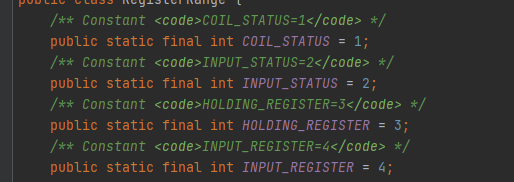

这里分别是slaveId从机地址，range 功能码，offset偏移量。dataType数据类型。构造方法做的事情就是赋值并且校验datatype的合法性。在modbus4j3.0.6-SNAPSHOT版本中。参数range的取值范围是如下：
RegisterRange

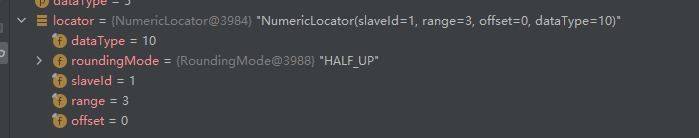

执行完以后会得到一个BaseLocator对象。如下：

Q2-代码解析master.getValue(locator)
A2- getvalue 其实还是调用了ModbusMaster的send方法。

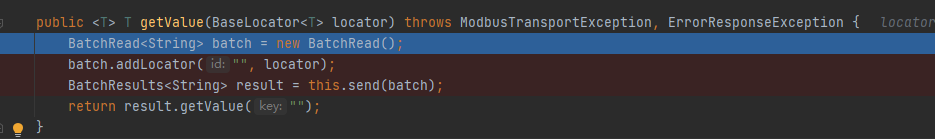

getvalue方法

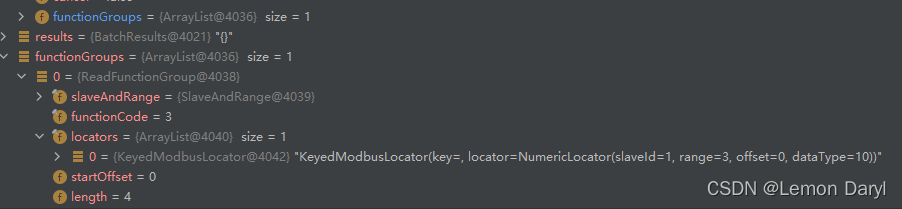

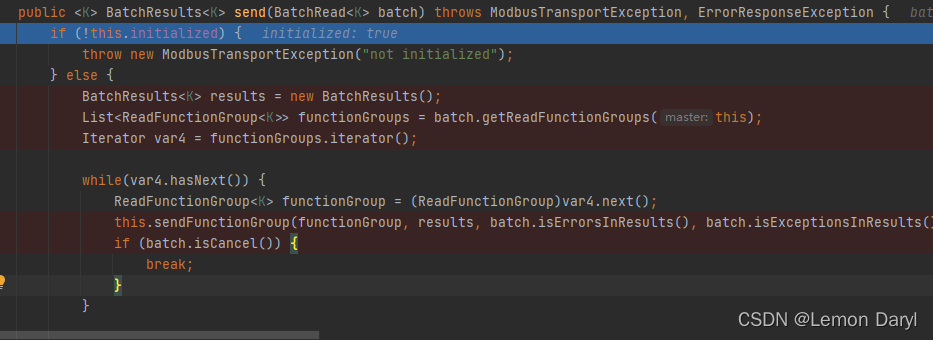

注意这个方法，会得到一个List<ReadFunctionGroup>集合。对这个集合进行迭代执行sendFunctionGroup方法
如下图：
在这里插入图片描述
sendFunctionGroup这个方法。根据FunctionCode就是就功能码，判断当前是什么类型请求。这里是读保持寄存器，也就是03。创建ReadHoldingRegistersRequest对象（这个对象是不是很眼熟。不就是我们第一个demoA，在send的时候用到的请求对象哈）。有了这个request对象就可以执行send方法。就和demoA完全一样的请求流程。

本例中请求的报文为如下图：
这个报文就是和前面相呼应从机地址01 ，功能码03，保持寄存器起始地址0，保持寄存器数量2
在这里插入图片描述

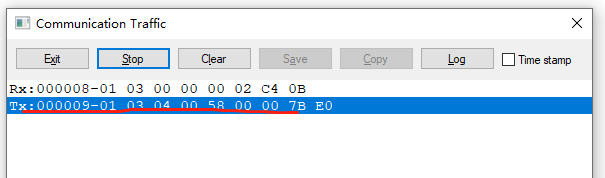

响应报文如下：
slave工具

这句报文对应的就是01从机地址，03功能码，04数据的字节数，00 58 00 00数据。58就是十进制的88

但是modbus4j做了返回的报文封装。我们程序执行到最后得到的是5767168这个值

为什么会是这个值，想想我们本例的需求。读保持寄存器0位置，数量读2个。按理来说2个寄存器得给我返回4byte.一个寄存器里存的是1word(等价于2byte)。为啥结果是5767168。还得从我们调用方法的时候给的参数DataType.FOUR_BYTE_INT_UNSIGNED说起。
这个DataType 在 package com.serotonin.modbus4j.code。大家可以去看看源码。
理解也好理解。因为对应的设备不一样。modbus规定了一个寄存器里存的是1word。这没毛病。但是你想想。万一硬件的产品是4个字节或者8个字节存储一个值。这个值又和它约定有关。
所以我们这个需求的意思就是从机地址01，读保持寄存器00开始，保持寄寄存器数量2。读到了4个字节。我这个字节表示的是一个值。比如我们这里的。
00 58 00 00 这是16进制表示。我们给的参数是FOUR_BYTE_INT_UNSIGNED。换算成二进制等于
00000000 01011000 00000000 00000000。
这个2进制换算成10进制就是5767168

还有点说明的。我们前面并没有告诉方法说要读保持寄存器的数量。这个数量2的由来
int length = functionGroup.getLength();
这个length来自DataType的getRegisterCount方法

和demoA的区别就是：sendFunctionGroup这个方法后面执行了。
这么一句results.addResult(locator.getKey(), locator.bytesToValue(data, startOffset));而demoA是直接将报文结果进制转换后返回。

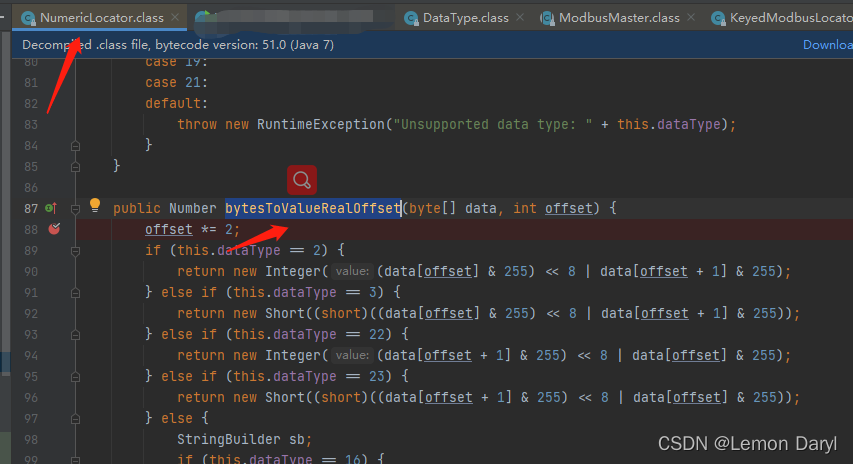

这句代码最终干活的是bytesToValueRealOffset这个方法。也就是根据datatype进行转换
在这里插入图片描述
总结：虽然写的有点潦草，因为边学边写有点赶时间，但是理就是这样的。懂得都懂
