文章介绍了BGP协议中的团体属性和联盟特性，包括Community的配置案例，如no_advertise、no_export等，以及BGP联盟的配置，强调了它们在路由策略和大型网络管理中的作用。此外，还提到了AS_PATH的四种类型：AS_SET、AS_SEQUENCE、AS_CONFED_SEQUENCE和AS_CONFED_SET。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

对于大型网络或者路由条目较多，使用一种BGP特有的路由标记，用于简化路由策略的执行。

对于减少路由条目，BGP使用以下几种技术：

路由聚合（Aggregation）
对等体组（Peer Group）
团体属性（Community ）
路由反射（Route Reflection ）
BGP联盟（Confederations ）

1、Community:团体属性

团体属性用于标识具有相同特征的BGP 路由，Community的BGP路径属性是可选过渡 (Optional transitive)。

先来理解分配一个特定的COMMUNITY属性，COMMUNITY属性对邻居起作用，在设置后，同时需要向邻居发送的概念。

COMMUNITY属性的数值，这个数值是是一组4个8位组。格式为：AA：NN，前两个8位组表示自治系统，后2个8位组表示出地管理目的而定义的标识符。RFC1997规定前2B表示AS号，后2B表示基于管理目的设置的标示符。

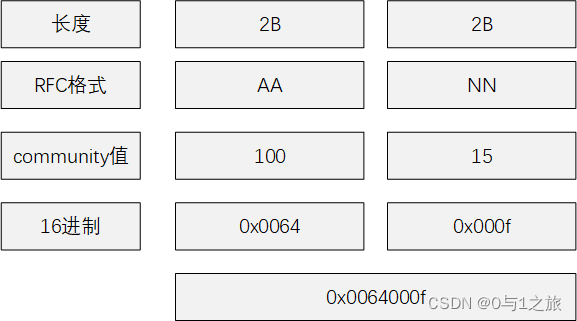

COMMUNITY属性的数值
团体号：团体号是0～4294967295的整数。RFC1997中定义，0（0x00000000）～65535（0x0000FFFF）和4294901760（0xFFFF0000）～4294967295（0xFFFFFFFF）是预留的。

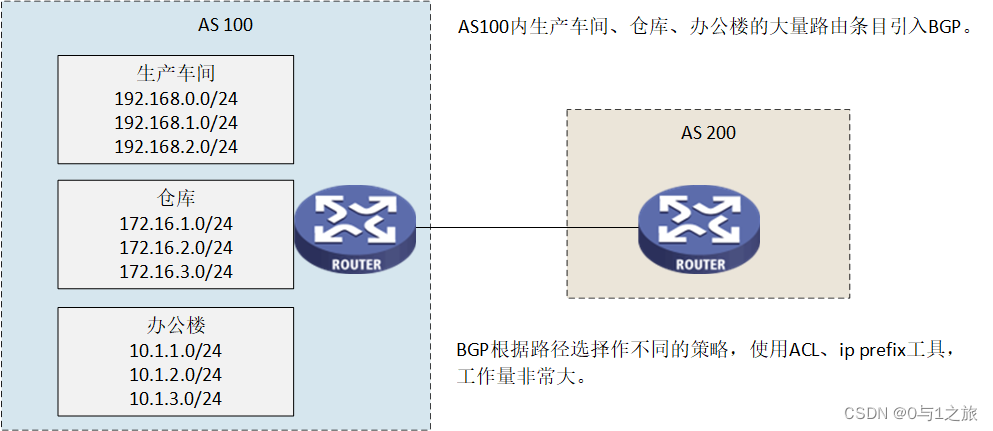

团体属性用来简化路由策略
上图中标识具有相同特征的BGP 路由。为不同种类的路由打上不同的COMMUNITY属性值，而不用管前缀是192.168.1还是172.16还是10开始，只根据属性值执行不同的策略。

COMMUNITY属性两个重大作用：
1、匹配路由（一种标识，标识路由）。
2、针对路由的过滤

团体属性是BGP的私有属性，在BGP对等体（peer）之间传播，且不受AS的限制。利用团体属性可以使多个AS中的一组BGP设备共享相同的策略，从而简化路由策略的应用和降低维护管理的难度。
BGP设备可以在发布路由时（或者针对邻居更新以及收取时、或者引入路由时），新增或者改变路由的团体属性。
是在BGP中一种给路由条目打上标记，用于确保路由过滤和选择的连续性，BGP路由可以过滤进出路由更新或者优选某些路由。
可选传输属性，必须针对做peer x.x.x.x advertise-community

团体属性分为：

自定义团体属性
公认团体属性
- Internet
- No_Advertise
- No_Export
- No_Export_Subconfed

公认团体属性：

团体属性名称	备注
Internet 0(0X00000000)	向任何BGP邻居宣告
No_Advertise 4294967042(0XFFFFFF02)	不向任何BGP邻居宣告
No_Export 4294967041(0XFFFFFF01)	不向任何EBGP邻居宣告，但可以向联盟内的EBGP邻居宣告
No_Export_Subconfed 4294967043(0XFFFFFF03)	不向任何EBGP邻居宣告，包括联盟内的EBGP邻居宣告
No_Export_Subconfed 4294967043(0XFFFFFF03)	不向任何EBGP邻居宣告，包括联盟内的EBGP邻居宣告

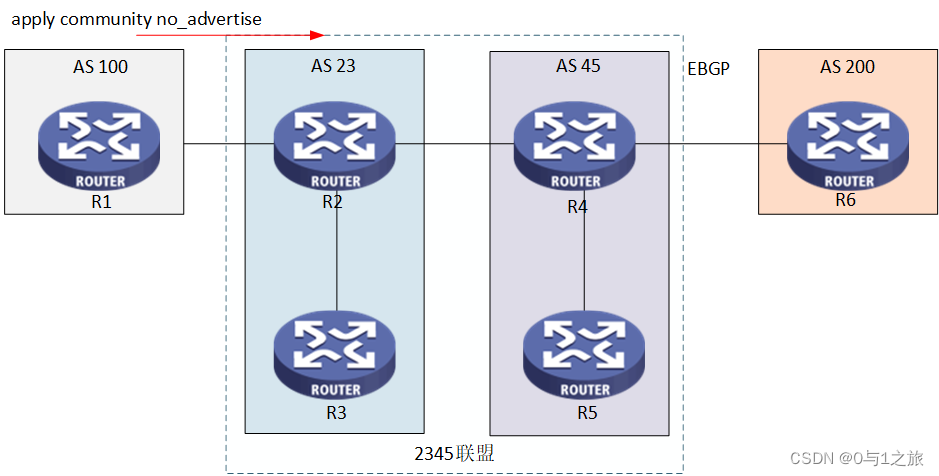

No_Advertise

上图只有R2有这条路由，与它相邻都收不到这条路由。No_Advertise
no_export

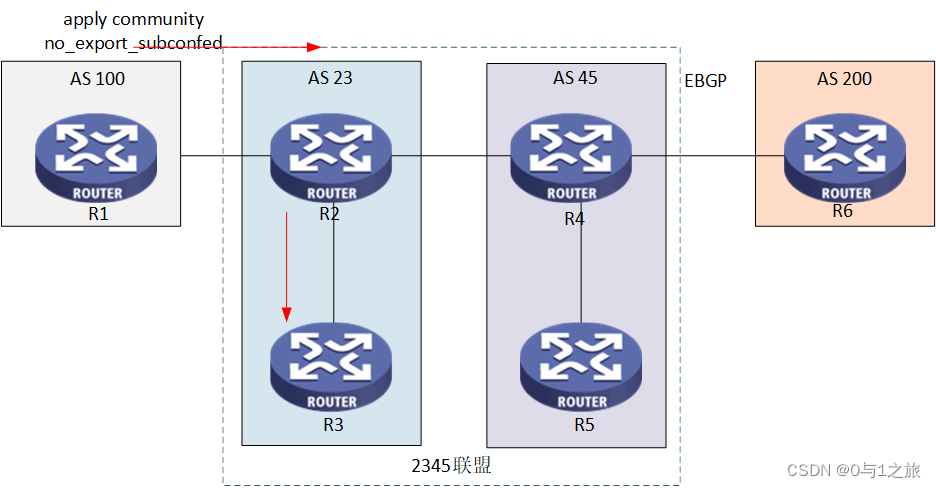

no_export_subconfed
自定义团体属性：
自定义规则和应用方法，格式：AS(2Bit):Number(2Bit)

aa:nn：aa和nn的取值范围都是0～65535，管理员可根据实际情况设置具体数值。通常aa表示私有系统AS编号，nn是管理员定义的私有团体属性标识。例如，来自AS100的一条路由，管理员定义的团体属性标识是1，则该路由的团体属性格式是100:1。
团体号：团体号是0～4294967295的整数。RFC1997中定义，0（0x00000000）～65535（0x0000FFFF）和4294901760（0xFFFF0000）～4294967295（0xFFFFFFFF）是预留的。

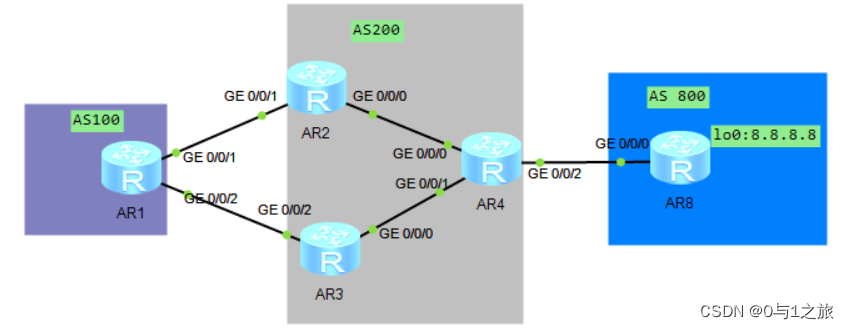

1.1、案例配置

在这里插入图片描述

1、no_advertise使用案例谁也不给
使用network方式宣告

[R1]bgp 100
[R1-bgp]network 1.1.1.1 255.255.255.255 route-policy community
#配置向对等体发布团体属性，缺省情况下，BGP不会将团体属性发送给任何对等体。
[R1-bgp] peer 12.0.0.2 advertise-community   //配置将团体属性发布给对等体（组）。
[R1-bgp] peer 13.0.0.3 advertise-community
[R1-bgp]q
[R1]ip ip-prefix 5 permit 1.1.1.1 32
[R1]route-policy community permit node 10
[R1-route-policy]if-match ip-prefix 5
[R1-route-policy]apply community no-advertise
[R1-route
