LVS DR模式详解

1.工作原理

在vs(虚拟服务器–也是模型中的调度器lvs)和rs(真实的服务器–apache)上都设置有同一个vip(虚拟ip)，vs和rs都有两个ip地址，除了vip之外的ip，他们是统一个网段的能够相互通信，在vs上设置轮询策略，在rs设置上丢掉访问vip的请求的策略，那么在client访问vip的时候，就只能唯一经过vs的vip，也就是只能通过vs请求资源，因为他们处于同一个网段，所以使用MAC地址进行通信，在vs上修改请求的源MAC和目的MAC，不改变源cip和目的ip(vip)，所以rs处理完请求后，所以rs直接通过网关直接返回数据包(源vip，目的cip)给客户端，不经过vs。

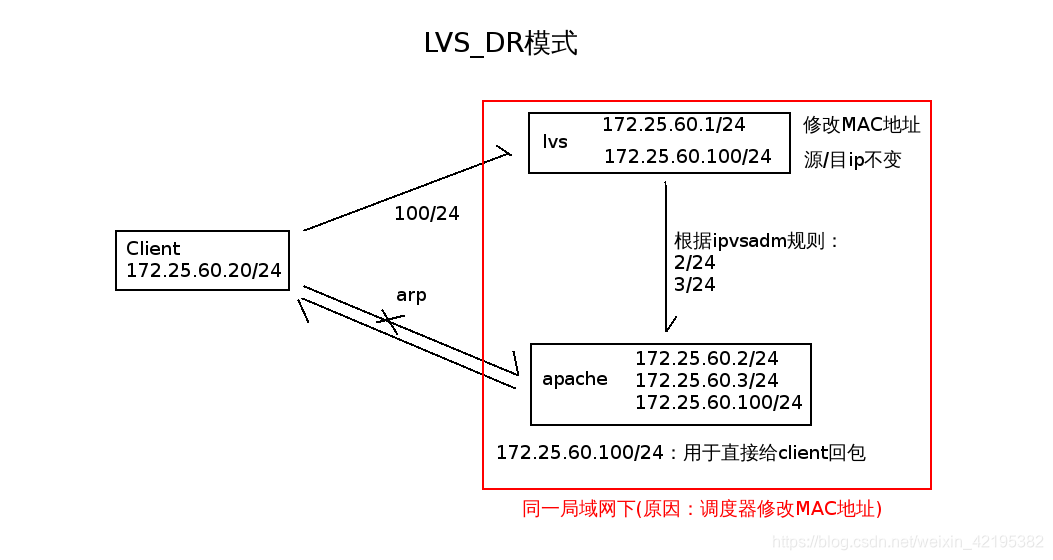

拓扑结构：

2.实验环境

redhat 7.5

server1(lvs)	172.25.60.1/24
server2(apache)	172.25.60.2/24
server3(apache)	172.25.60.3/24

网关都为：172.25.60.250/24(物理机ip)
三台虚拟机上再添加一个ip做vip(172.25.60.100/24)

ip addr add 172.25.60.100/24 dev eth0

注： lvs上的vip是用于接收客户端请求的，真实服务器上的vip是用于给各户端回数据包的。

3.配置DR模式

(1)lvs(server1)配置规则：

ipvsadm -A -t 172.25.60.100:80 -s rr	//rr：轮询
ipvsadm -a -t 172.25.60.100:80 -r 172.25.60.2:80 -g	//-g：DR模式
ipvsadm -a -t 172.25.60.100:80 -r 172.25.60.3:80 -g
systemctl restart ipvsadm	##重启服务后会将规则写进文件/etc/sysconfig/ipvsadm
##不重启规则未写进文件中，只能临时生效，重启系统后就没有了

##ipvsadm的常用命令：
ipvsadm -l	//解析查看规则
ipvsadm -ln	//不解析查看
ipvsadm -C	//清空ipvsadm

此时lvs就配置好了。但三台虚拟机上都有vip(172.25.60.100)，现在用物理机直接测试，会出现两种情况：
a.如果访问的lvs(server1)上的vip，将实现轮询访问后端apache
b.如果访问的apache(server2/server3)上的vip，将不能实现轮询访问

因此，为实现轮询访问，还需对server2和server3做第二步(2)操作。

注： 如果此时访问，可用以下命令查看访问主机的mac地址，以确定自己访问的是那一台虚拟机

arp -an | grep 100	//查看刚才访问主机的mac地址
arp -d 172.25.60.100	//清理缓存

(2)在server2和server3上安装arptables，并配置规则：

server2：
arptables -A INPUT -d 172.25.60.100 -j DROP	//目的地址是172.25.60.100 的DROP掉
arptables -A OUTPUT -s 172.25.60.100 -j mangle --mangle-ip-s 172.25.60.2
server3：
arptables -A INPUT -d 172.25.60.100 -j DROP
arptables -A OUTPUT -s 172.25.60.100 -j mangle --mangle-ip-s 172.25.60.3

arptables的常用命令：

arptables -nL	//查看规则
arptables -F	//刷新规则(其他命令与iptables相似)
/etc/sysconfig/arptables	//arptables规则配置文件
arptables-save > /etc/sysconfig/arptables	//将规则保存到配置文件
#不保存编写的规则只能临时生效，重启系统后就没有了

(3)测试：

curl 172.25.60.100		//访问
curl -I 172.25.60.100
arp -d 172.25.60.100	//清理缓存

此时测试就ok了，可以清理缓存多试几次。
