WinDebug查看C#程序运行内存中的数据库连接字符串

转载于 2025-04-25 14:56:08 发布 · 20 阅读

文章标签：

真巧，昨天刷到了大佬“一线码农”的视频，大概就是讲的有人找他破解一个混淆加密的数据库连接字符串，然后大佬也提供了方案就是用WinDebug查看内存中的数据。这其实本质上就是一个用WinDebug查看对象字符串字段具体内容的需求，为啥要取这个标题？当然是骗人点进来啦

准备工作（环境）
编写demo代码
程序启动后转储为dump文件
WinDebug分析DUMP文件

准备工作（环境）

.net 8
visual studio 2022
sql server (非必须)

编写demo代码

SqlConnection sqlConnection = new SqlConnection();
sqlConnection.ConnectionString = "server=127.0.0.1;database=****;uid=sa;pwd=123456;Pooling=true;TrustServerCertificate=True;";
try
{
    sqlConnection.Open();
    SqlCommand command = sqlConnection.CreateCommand();
    command.Connection = sqlConnection;
    command.CommandText = "SELECT * FROM FAB_OHT";
    var reader = command.ExecuteReader();
    while (reader.Read())
    {
        Console.WriteLine(reader["OHT_ID"].ToString());
    }
}
finally
{
    sqlConnection.Close();
}

Console.Read();

程序启动后转储为dump文件

WinDebug分析DUMP文件

在WinDebug中导入Dump文件

加载sos符号

.load C:\Users\bruce.qiu\.dotnet\sos\sos.dll

寻找SqlConnection对象

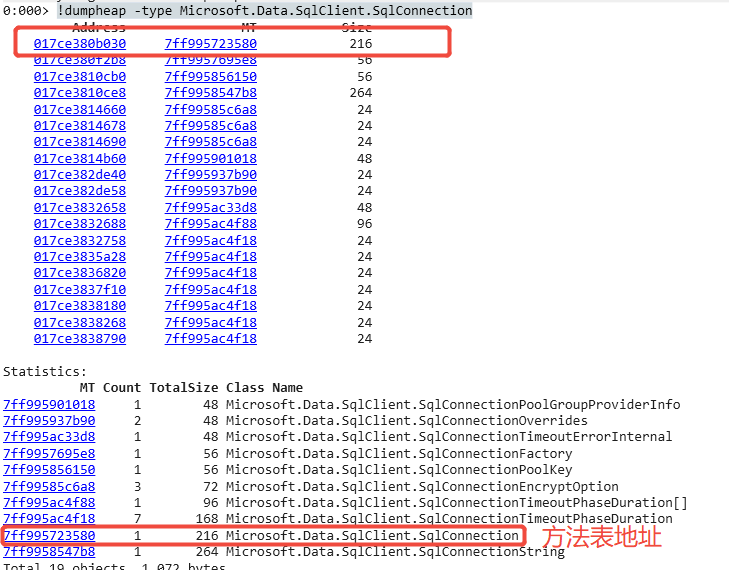

!dumpheap -type Microsoft.Data.SqlClient.SqlConnection

可以看到Microsoft.Data.SqlClient.SqlConnection的类型方法表对应的地址为 7ff995723580 ，然后看到上面的类型只有一个对应的方法表是这个，可以断定这个类型实例就是代码中的SqlConnection实例。

查看实例细节

实例的地址为 017ce380b030

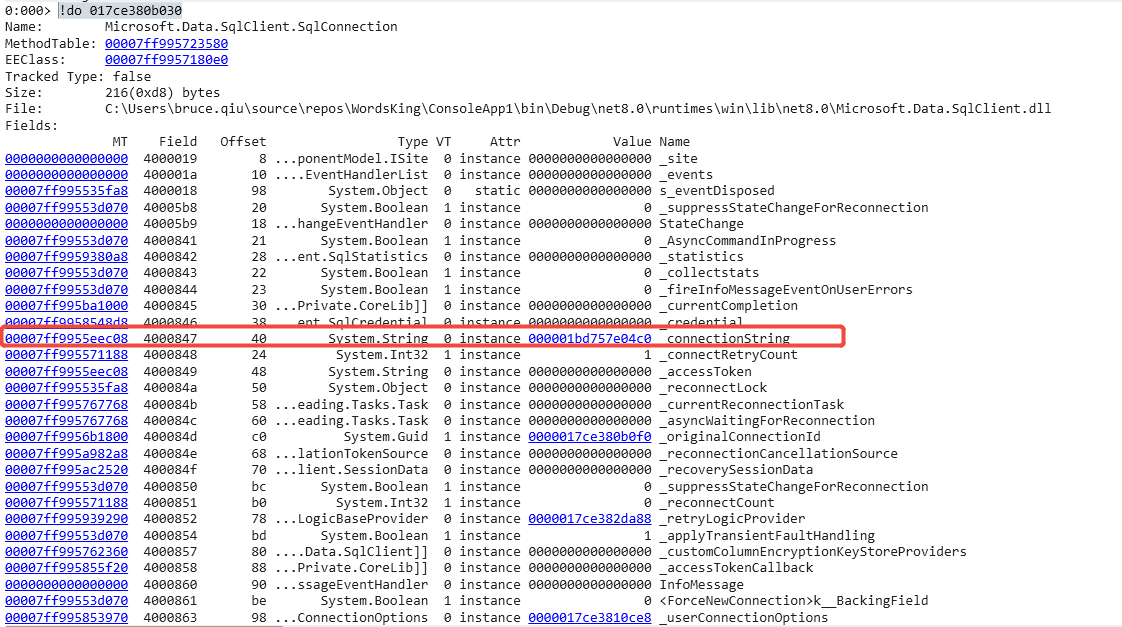

!do 017ce380b030

找到对象实例的连接字符的对象地址。

查看连接字符串

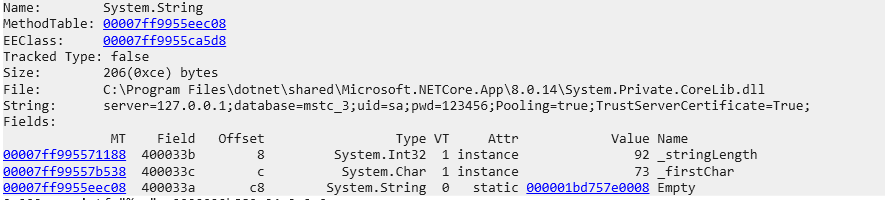

!do 000001bd757e04c0

可以看到字符串的基本结构，除了方法表和对象头之外，包含了字符串长度，首字符。
可以看到字符串首字符的偏移为c，也就是0xC,大概就是该对象的第12位开始就是字符串的具体内容。

.printf "%mu", 000001bd757e04c0+0xC

这个命令就是从字符串的地址开始，取内容的偏移，
后面的+0xC就是移动了相应的偏移，偏移则是图中的offset.
至于为什么正好取到字符串长度而不越界，是因为调试器会根据字符串对象存储的长度来安全的截取长度。
