如何端接LVDS

本文档讨论了具有DC和AC耦合配置的LVDS驱动和接收器的端接和偏置方案。它还显示多支路和多点（M-LVDS）连接的端接方案。

直流耦合配置

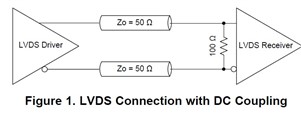

将诸如DS90LV011A、DS90LV027A或DS90LV047A等LVDS驱动连接到诸如DS90LV012A、DS90LV028A或DS90LV048A等LVDS接收器极其简单，仅需在接收器的输入端对上跨接一个100差分端接电阻即可，如图1所示。该端接电阻应尽可能靠近接收器放置，以在接收器输入端产生差分电压，并匹配传输线阻抗以减少反射。某些LVDS接收器诸如DS90LT012A、SN65LVDT34或SN65LVDT32等内部已经集成了100Ω端接电阻。使用此类接收器时，外部则不再需要端接100ohm匹配电阻。

另一种端接方案如图2所示。它使用两个电阻分流端接，并且中间使用一个电容到地的端接方法。该电容器可滤除共模噪声并有助于抑制传输线产生偏差（这可能是由于差分线不匹配或驱动输出产生偏差）。电容器的值取决于工作频率，就像把它看作交流分量短路。0.1 µF的电容值对于大多数高数据速率（1 Mbps及更高）已足够。
