Arduino NUO R3 RGB全彩灯

最新推荐文章于 2025-06-18 14:56:59 发布

转载最新推荐文章于 2025-06-18 14:56:59 发布 · 827 阅读

文章标签：

#RGB LED灯

本文介绍如何使用Arduino控制RGB全彩LED灯，通过调整红、绿、蓝三色的亮度，实现不同颜色的显示效果。代码示例展示了如何设置引脚、定义输出以及使用自定义函数setColor()来改变LED的颜色。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

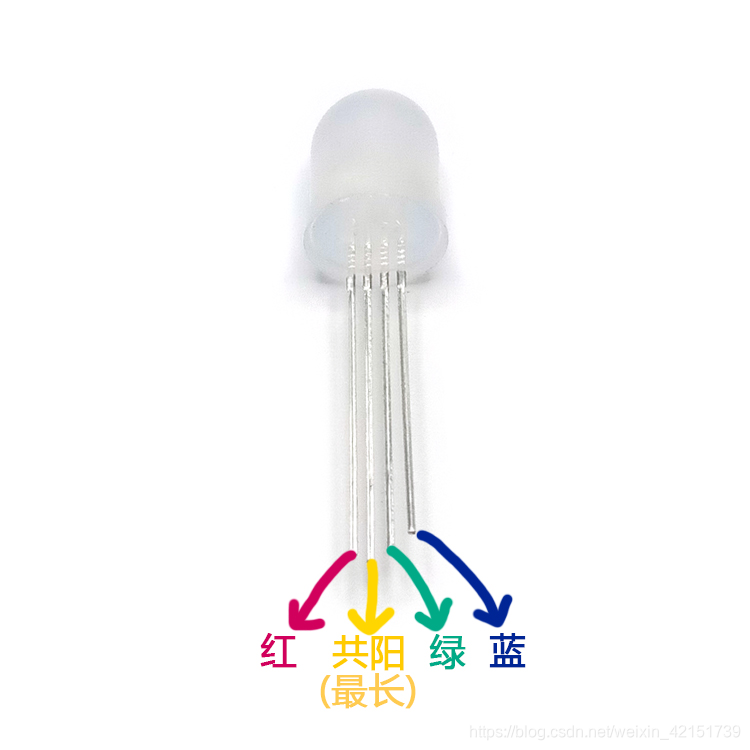

RGB全彩LED灯

在这里插入图片描述

源代码

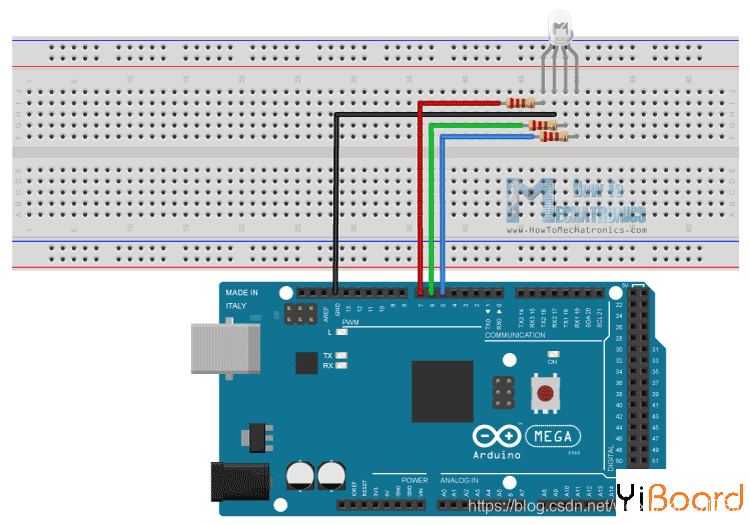

现在让我们看看Arduino草图。我将使用引脚7、6和5，分别将它们命名为redPin、greenPin和bluePin。在setup部分，我们需要将它们定义为输出。在草图的底部，我们有一个名为setColor()的自定义函数，它接受3个不同的参数redValue、greenValue和blueValue。这些参数表示LED的亮度或使用analogWrite()函数创建的PWM信号的占空比。这些值可以在0到255之间变化，表示PWM信号的100％占空比或最大LED亮度。

int redPin= 7;
int greenPin = 6;
int bluePin = 5;
void setup() {
pinMode(redPin, OUTPUT);
pinMode(greenPin, OUTPUT);
pinMode(bluePin, OUTPUT);
}
void loop() {
setColor(255, 0, 0); // Red Color
delay(1000);
setColor(0, 255, 0); // Green Color
delay(1000);
setColor(0, 0, 255); // Blue Color
delay(1000);
setColor(255, 255, 255); // White Color
delay(1000);
setColor(170, 0, 255); // Purple Color
delay(1000);
}
void setColor(int redValue, int greenValue, int blueValue) {
analogWrite(redPin, redValue);
analogWrite(greenPin, greenValue);
analogWrite(bluePin, blueValue);
}

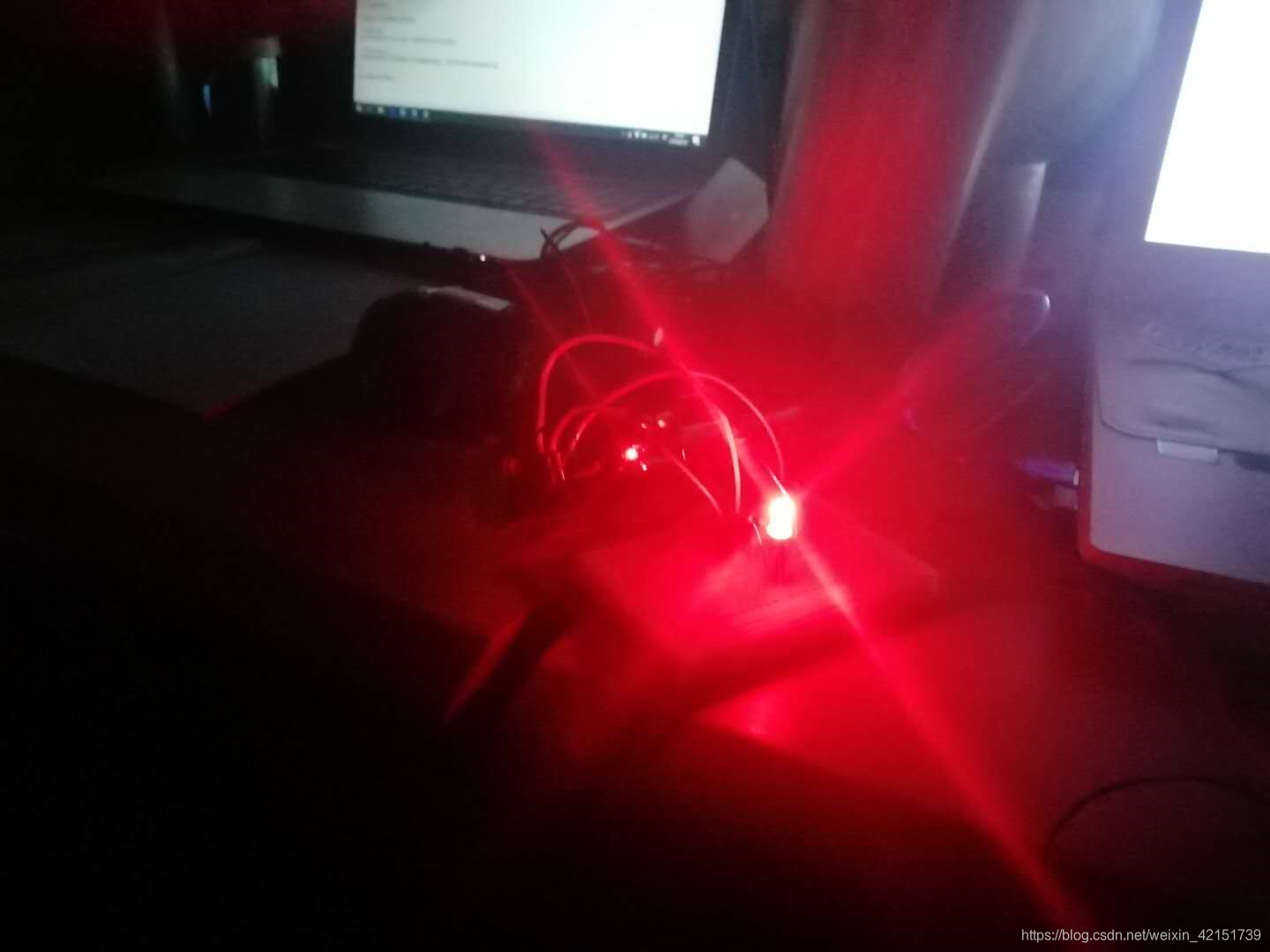

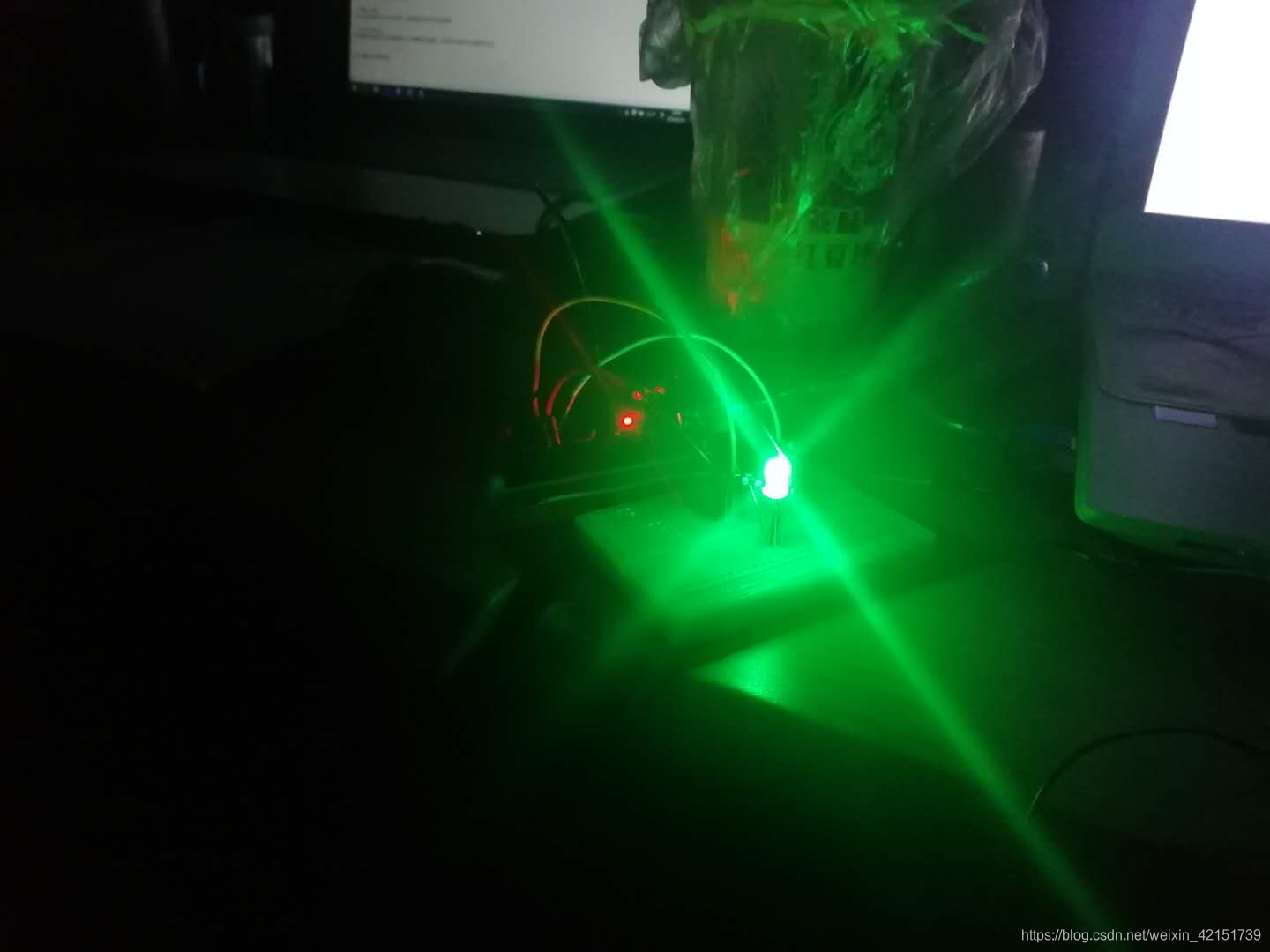

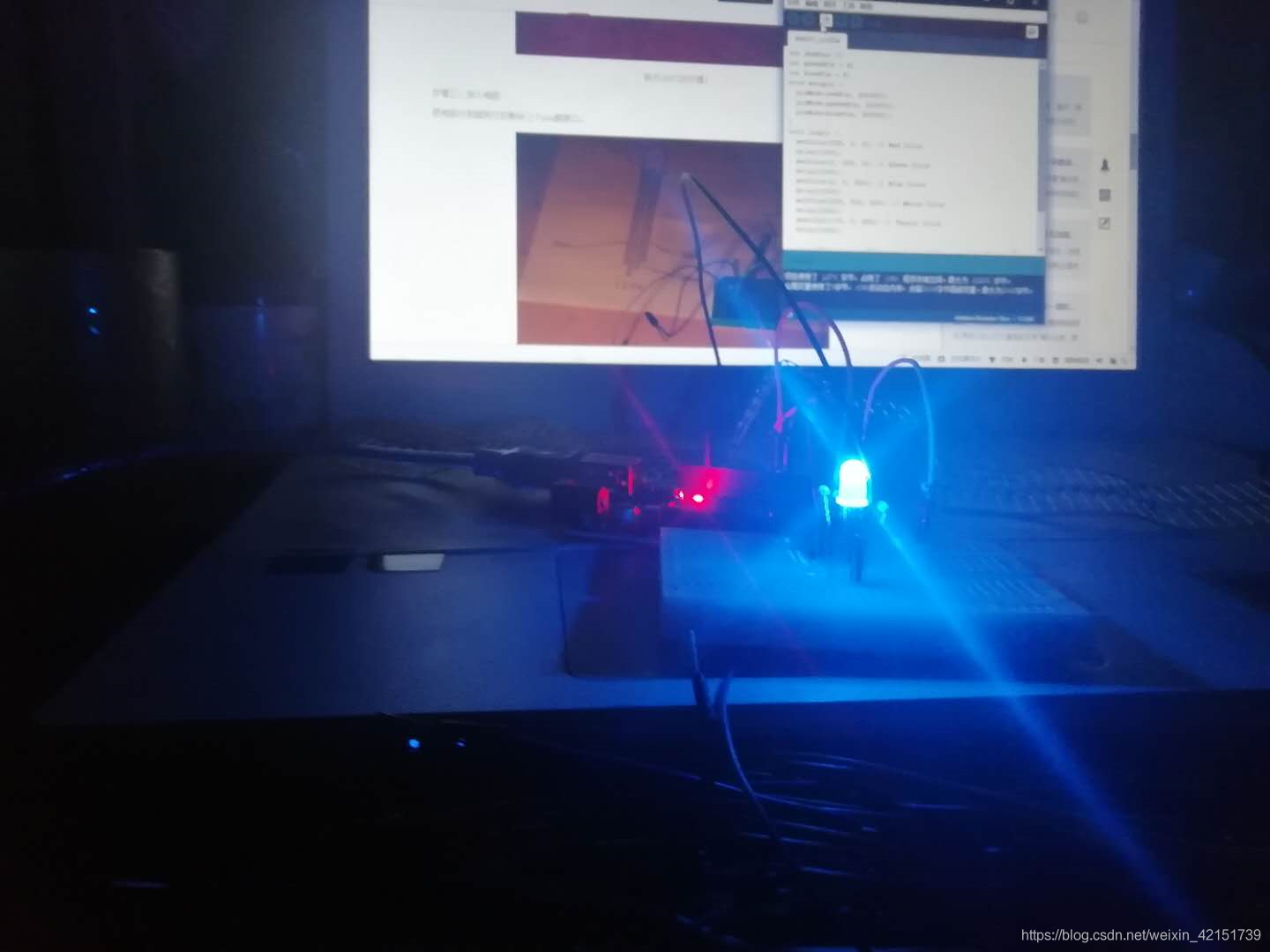

可以控制三种颜色，分别是红，绿，蓝，
通过控制其亮度，可以混合出各种颜色，非常漂亮哦
