1.打开软件

安装完成Vivado18.3 SE之后桌面会有4个快捷方式(DE没有System  Generator)

Vivado 2018.3：这就是最常用的。也是对PS和PL端开发的主要工具。

Vivado HLS 2018.3：这是HLS（High Level Synthesis）工具，可以实现直接使用 C，C++ 以及 System C 语言对Xilinx的FPGA器件进行编程。用户无需手动创建 RTL，通过高层次综合生成HDL级的IP核，从而加速IP创建。

System Generator：System Generator是Xilinx公司进行数字信号处理开发的一种设计工具，开发DSP用的。

DocNav：Documentation Navigator就是文档导航器，查询官方文档用的。也可以直接在Xinlinx官网找文档。

2.创建工程

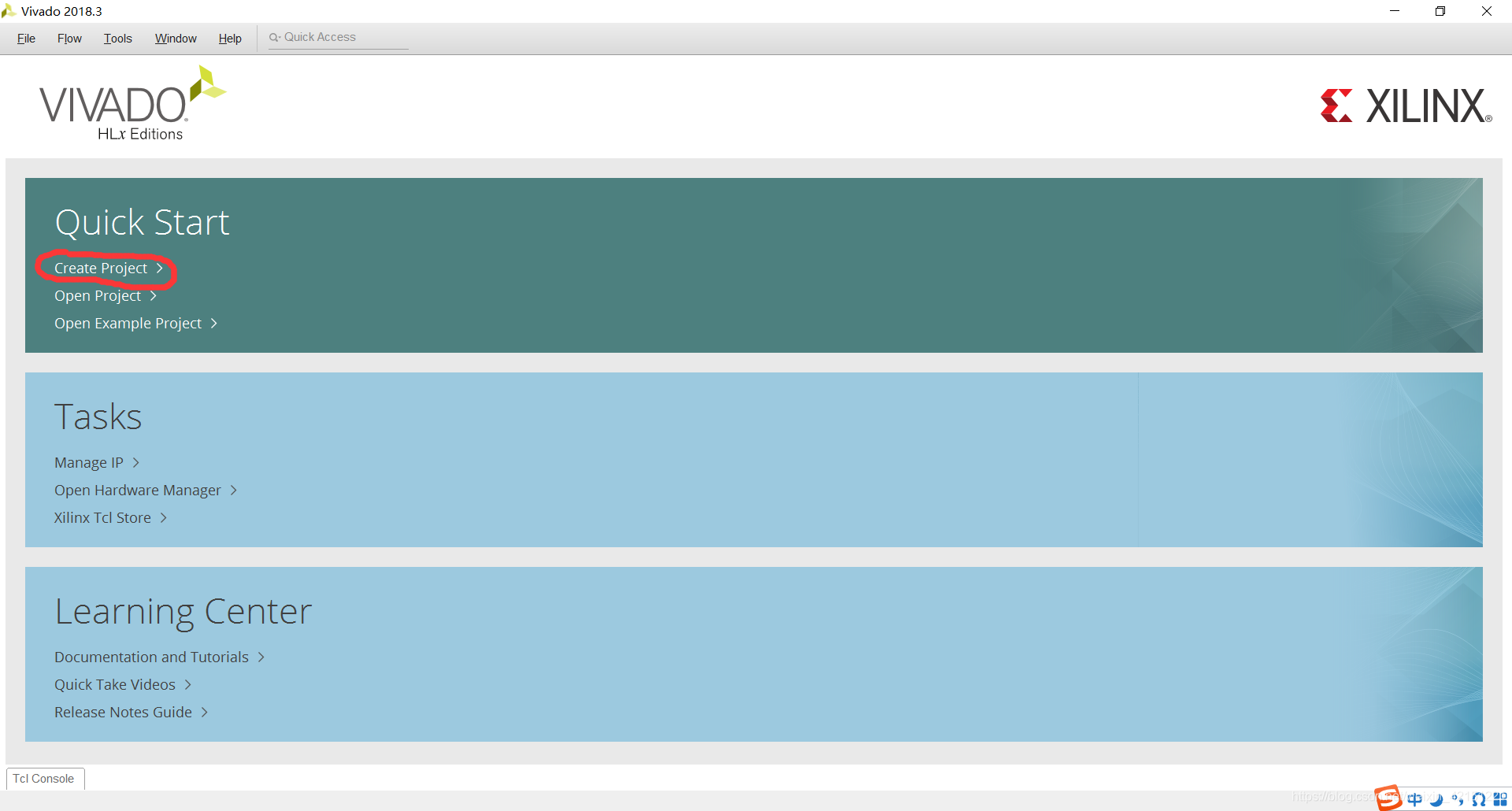

2.1 打开软件之后点击Creat Project 创建一个新的工程。

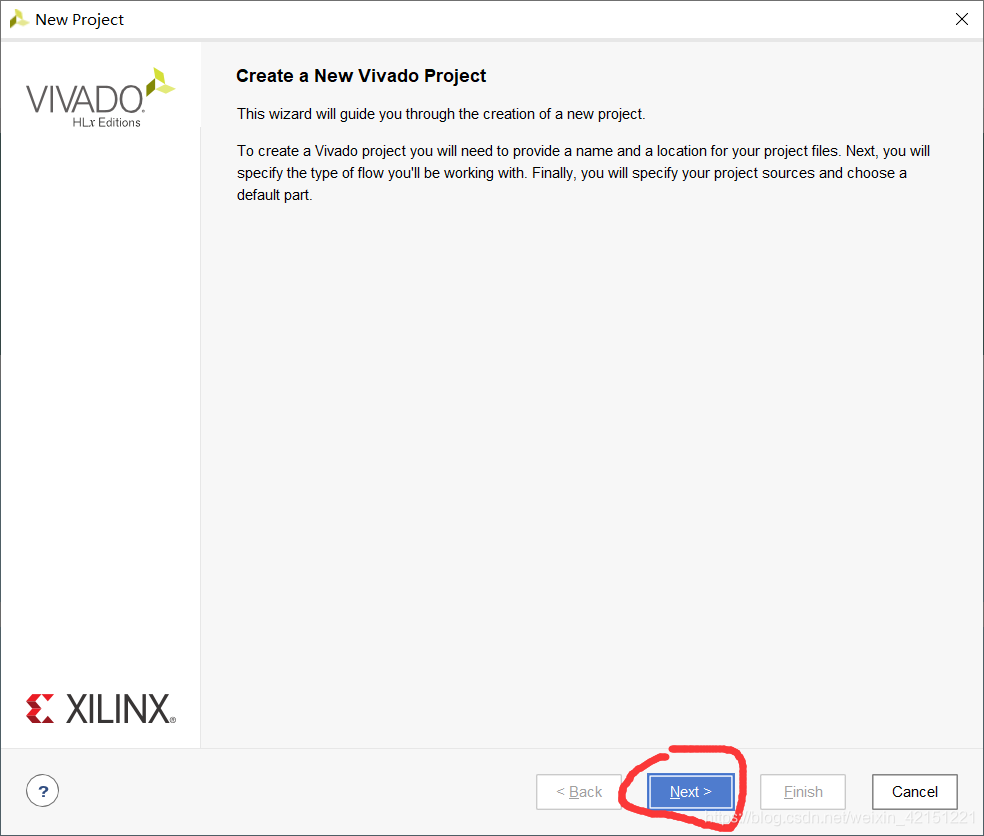

2.2工程向导

这里点击Next即可。

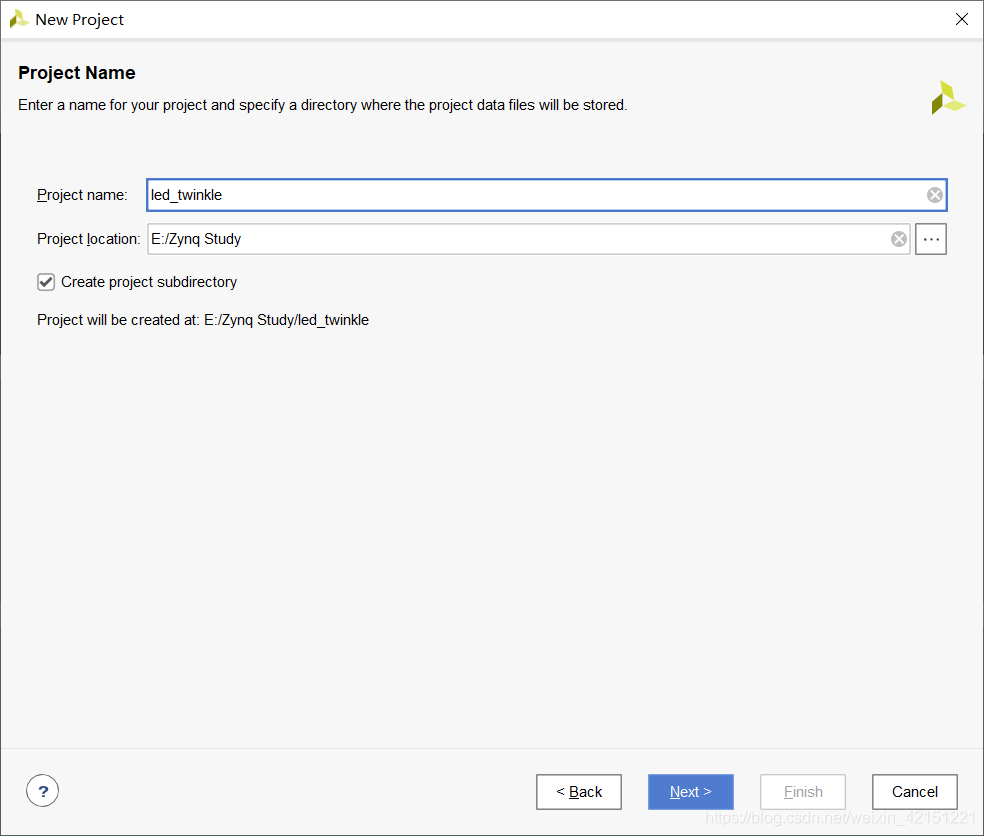

2.3设置工程名和路径

选择Create project subdirectory 会自动创建一个和工程名一致的子目录。

点击Next。

 2.3选择工程类型
