UML用例图

用例图：描述外部执行者与系统的交互，表达系统功能，即系统提供的服务

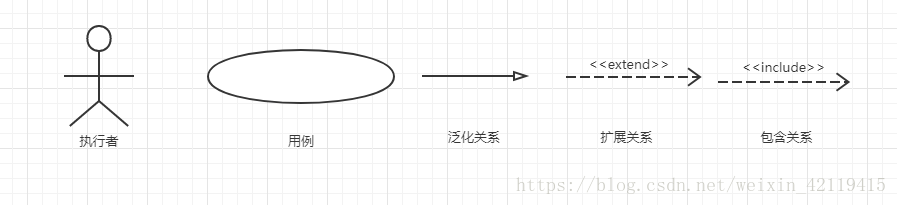

主要元素：用例和执行者

    用例：执行者与计算机一次典型交互，代表系统某一完整功能

    执行者：描述与系统交互的人或物，代表外部实体（如：用户、硬件、设备）

直线表示关系

建立用例模型

       ①发现执行者

                谁使用该系统；谁改变系统的数据；谁从系统取信息；谁需要系统的支持以完成日常任务；谁负责维护管理并保持系统正常运行；系统需要应付那些硬件设备；系统需要和哪些外部系统交互；谁对系统运行产生的结果感兴趣；

        ②获取用例

               向执行者提出问题（从用户观点）

                       执行者需要获取何种功能，需要做什么；执行者需要读取产生、删除、修改或存储；系统发生时间和执行者间是否要通信；

                用户观点非系统观点

        ③执行者间关联：

                泛化关系：一般特殊关系（特殊者指向一般执行者）

        ④用例间关系

                泛化关系

                包含关系：一个基本用例包含另一个用例行为（要实现基本用例必须满足另一个用例行为）

                扩展关系：允许一个用例扩展另一个用例提供的功能，与泛化类似，但有更多限制：基本用例必须声明“扩展点”，扩展用例只能在扩展点上增加新行为
