综合配置hybrid实验

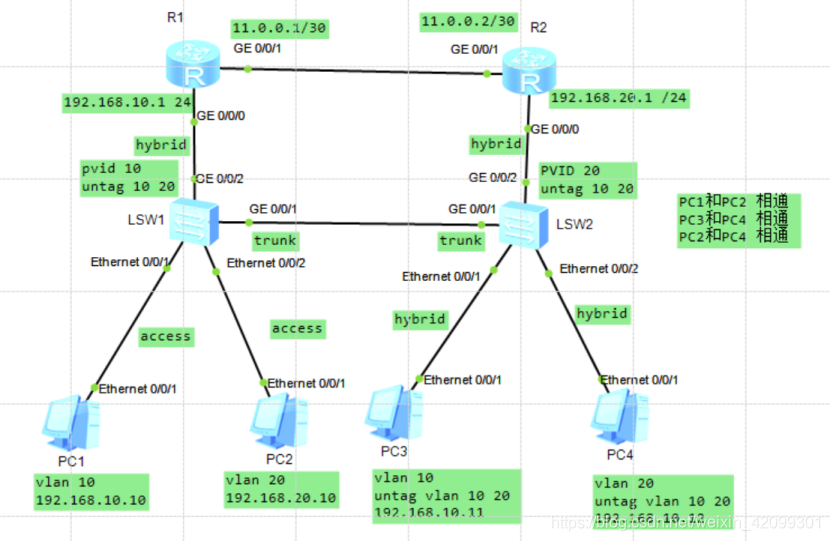

在这里插入图片描述

一、*实验环境*

win10、ensp

二、*实验步骤*

SW1配置
<Huawei>sys
[Huawei]sys SW1
[SW1]vlan batch 10 20
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]p l a
[SW1-Ethernet0/0/1]p d v 10
[SW1]int e0/0/2
[SW1-Ethernet0/0/2]p l a
[SW1-Ethernet0/0/2]p d v 20
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]p l t
[SW1-GigabitEthernet0/0/1]p t a v 10 20
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]p l h
[SW1-GigabitEthernet0/0/2]p h p v 10
[SW1-GigabitEthernet0/0/2]p h u v 10 20

SW2配置
[SW2]VLAN batch 10 20
[SW2]int e0/0/1
[SW2-Ethernet0/0/1]p l h
[SW2-Ethernet0/0/1]p h p v 10
[SW2-Ethernet0/0/1]p h u v 10 20
[SW2]int e0/0/2
[SW2-Ethernet0/0/2]p l h
[SW2-Ethernet0/0/1]p h p v 20
[SW2-Ethernet0/0/2]p h u v 10 20
[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]p l t
[SW2-GigabitEthernet0/0/1]p t a v 10 20
[SW2]int g0/0/2
[SW2-GigabitEthernet0/0/2]p l h
[SW2-GigabitEthernet0/0/2]p h p v 20
[SW2-GigabitEthernet0/0/2]p h u v 10 20

R1配置
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 11.0.0.1 30
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.10.1 24
[R1]ip route-static 0.0.0.0 0.0.0.0 11.0.0.2

R 2配置
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 11.0.0.2 30
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.20.1 24
[R2]ip route-static 192.168.10.1 24 11.0.0.1

手工配置PC1、PC2、PC3、PC4的ip 地址。**

主机号	PC1	PC2	PC3	PC4
网络地址	192.168.10.10	192.168.20.10	192.168.10.11	192.168.10.12
子网掩码	255.255.255.0	255.255.255.0	255.255.255.0	255.255.255.0
网关地址	192.168.10.1	192.168.20.1	192.168.10.1	192.168.10.1
