上数模电，制作PPT的时候，经常需要插入一些图表，但是直接拍照插入总觉得很难看，如图：

在这里插入图片描述

解决方法：

a、重新用visio画一个，感觉有点浪费时间

b、找到书的电子扫描版，截图

c、采用图像处理中的二值化方法进行改善，MATLAB代码如下：

A=imread('22-6.jpg');   %读取到一张图片
%thresh = graythresh(A);     %自动确定二值化阈值
I2 = im2bw(A,120/255); %对图像二值化

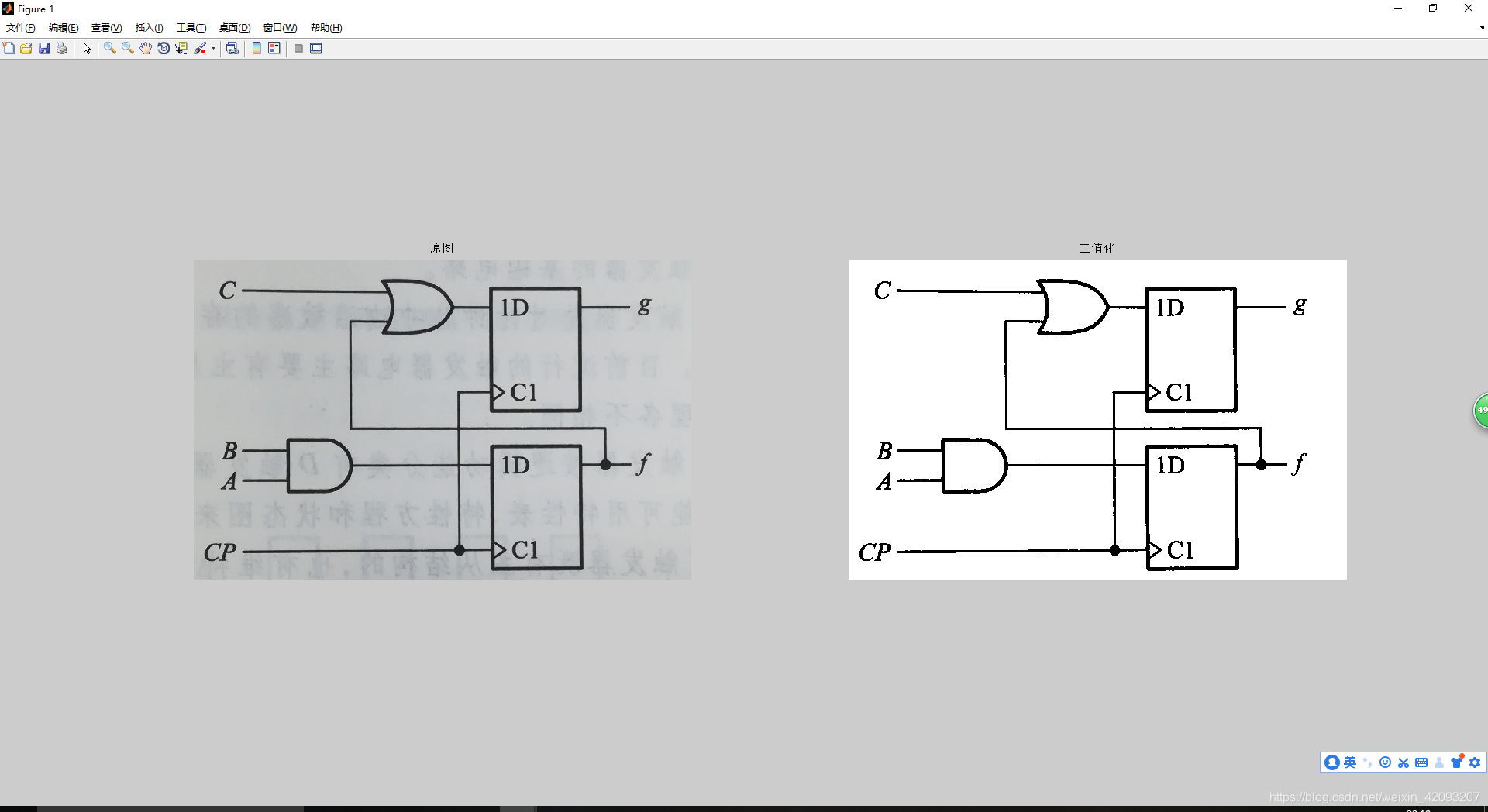

figure();
subplot(1,2,1);
imshow(A);    %显示二值化之前的图片
title('原图');
subplot(1,2,2);
imshow(I2);    %显示二值化之后的图片
title('二值化');
