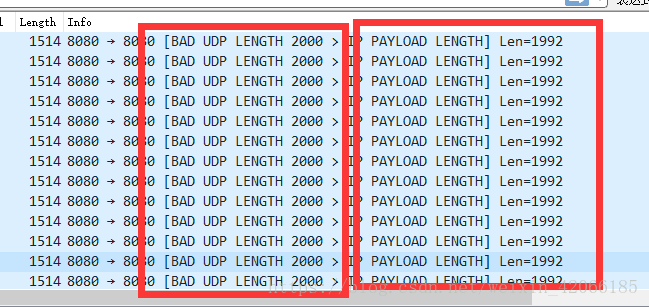

调试FPGA与上位机进行udp通讯，wireshark报错：Bad udp Length xx 」 IP PAYLOAD Length

最新推荐文章于 2025-05-26 20:00:00 发布
最新推荐文章于 2025-05-26 20:00:00 发布
阅读量8k 收藏 4
点赞数
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_42066185/article/details/80843272
本文探讨了UDP协议在特定条件下（如网卡传输协议仅支持1500bytes）的大字节数据传输问题及解决方案。作者分析了当IP头部为20字节时，传输数据不能超过1480bytes的情况，并提到了udp协议在此限制下仍能正常运行，且与MATLAB联调可以完整接收数据。此外，还讨论了巨型帧传输的挑战。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

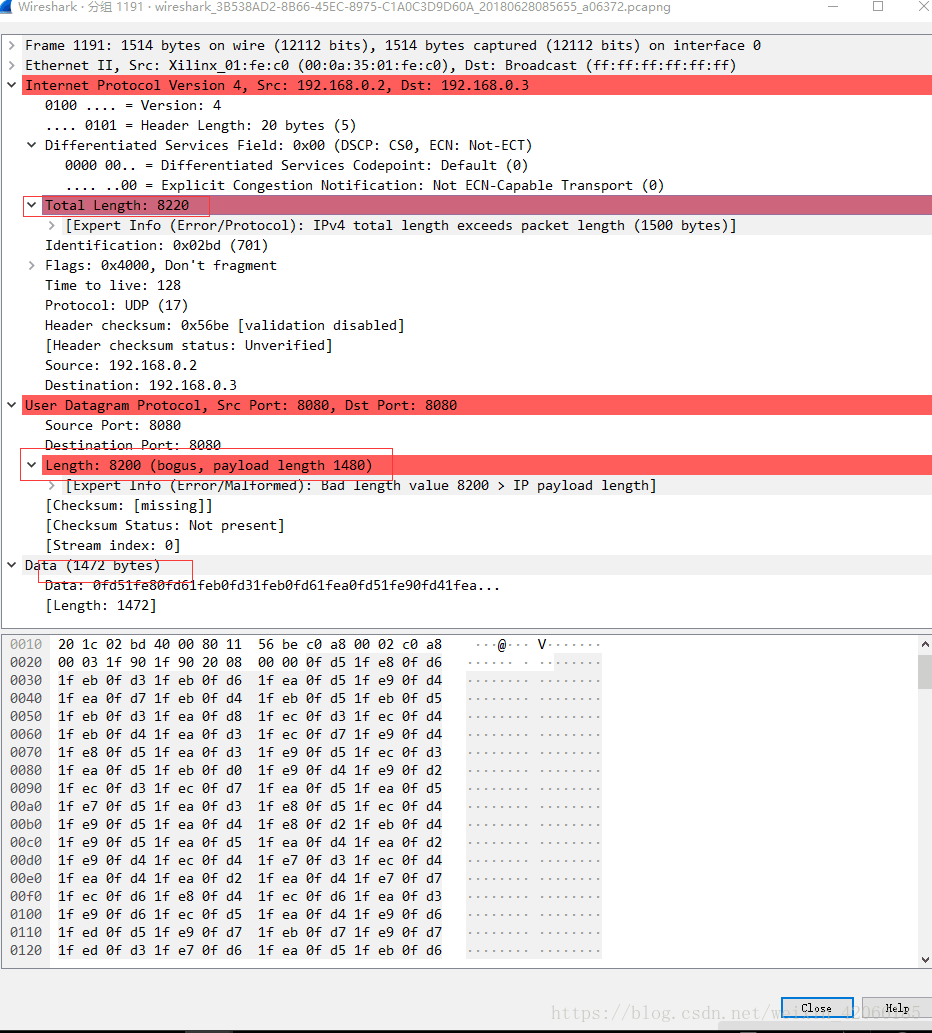

出现上述错误的根本原因是网卡的目前的传输协议只支持到1500bytes ，由于IP头部的字节长度位20字节，所以传输的数据字节就不能超过1480bytes    在这样的调整情况下，udp协议是可以正常运行的  ， 并且不会报错，同时与上位机中的matlab进行联调（MATLAB接收数据的时候） 同样也可以完整接收数据



对于如何解决大字节传输的问题，作者同样正在解决，随后关注本人随后的文章~~~~~~~





对于巨型帧的传输，虽然本人也调整了MTU的值，但是同样是报出同样的错误。 上位机的网卡配置包括巨型帧的配置（我想的是有可能网卡是不支持的）
