iptables(5)常用扩展模块iprange、string、time、connlimit、limit

本文链接：https://blog.youkuaiyun.com/weixin_42064802/article/details/139856539

简介

之前我们已经介绍过扩展模块的简单使用，比如使用-m tcp/udp ，-m multiport参数通过--dports,--sports可以设置连续和非连续的端口范围。那么我们如何匹配其他的一些参数呢，比如源地址范围，目的地址范围，时间范围等，这就是我们这篇文章介绍的内容。

iprange扩展模块

在不使用任何扩展模块的情况下，使用-s选项或者-d选项即可匹配报文的源地址与目标地址，而且在指定IP地址时，可以同时指定多个IP地址，每个IP用”逗号”隔开，但是，-s选项与-d选项并不能一次性的指定一段连续的IP地址范围，如果我们需要指定一段连续的IP地址范围，可以使用iprange扩展模块。

iprange扩展模块中有两个扩展匹配条件可以使用，--src-range，--dst-range两个选项分别用于匹配报文的源地址所在范围与目标地址所在范围。

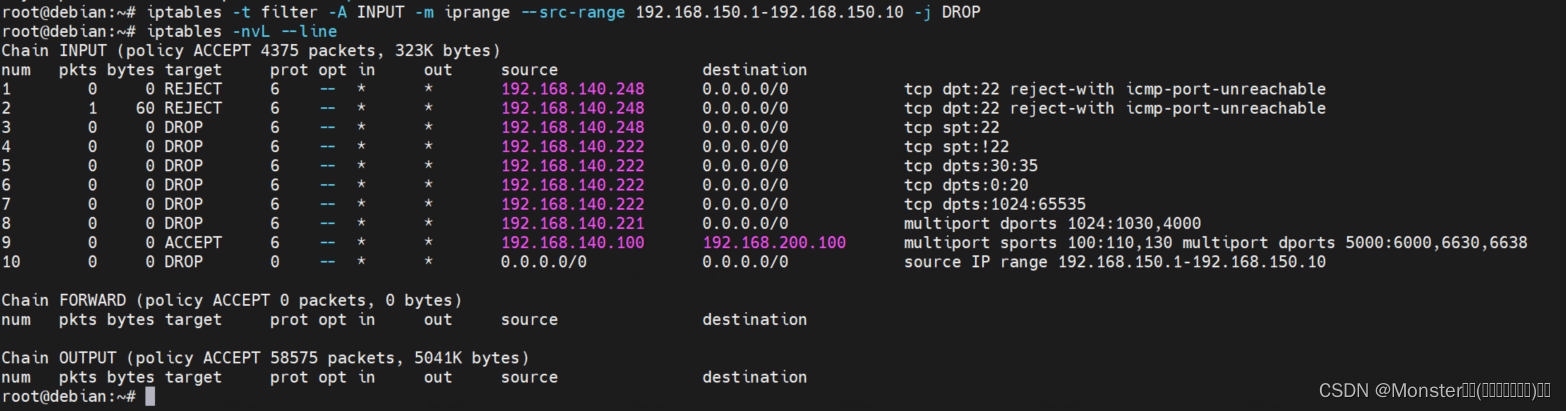

通过-m参数使用扩展模块iprange,然后通过--src-range指定源IP地址范围，范围之间通过-符号连接，当然也可以通过！符号进行取反，大家需要多做测试，举一反三

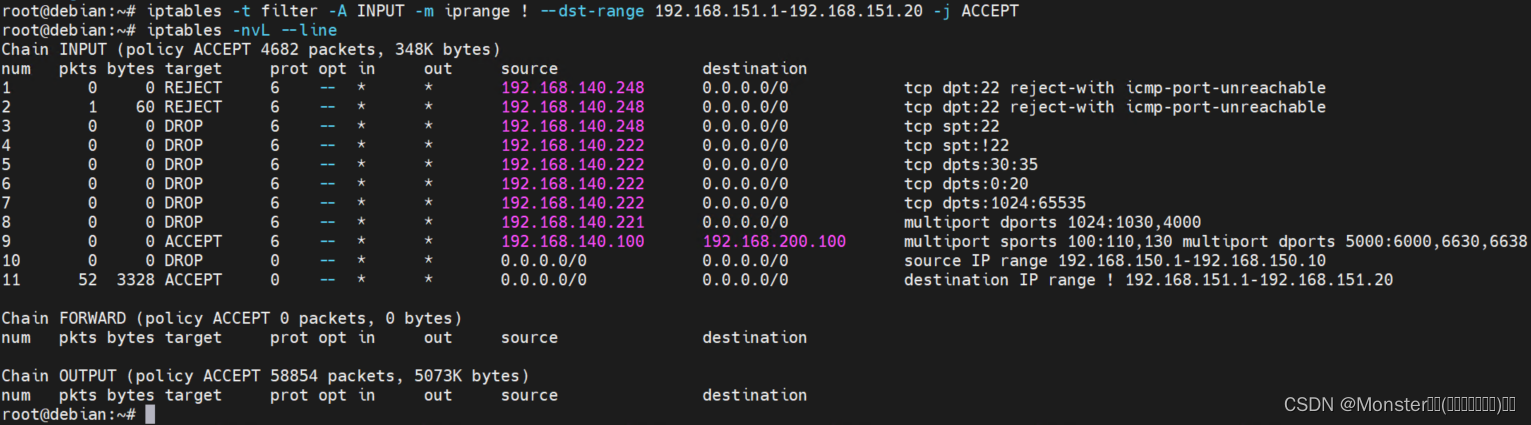

目的地址--dst-range前面有！，即标识目的地之不是192.168.151.1-192.168.151.20这个范围的

string扩展模块

使用string扩展模块，可以指定要匹配的字符串，如果报文中包含对应的字符串，则符合匹配条件。

为了更好的介绍效果，我现在我的Debian系统上安装web服务，以便更好的展示字符串匹配的效果。

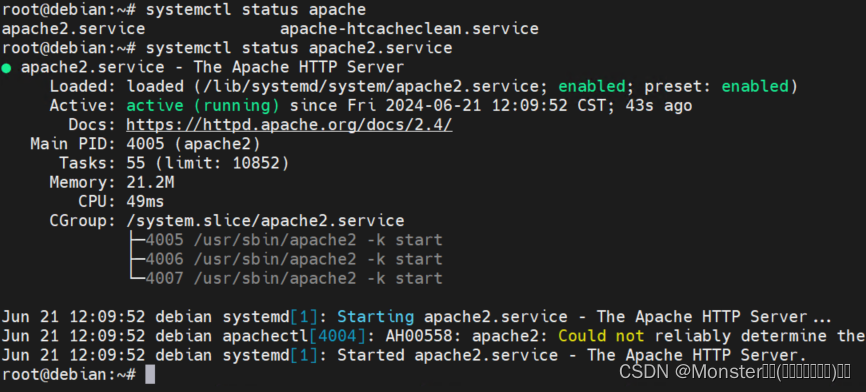

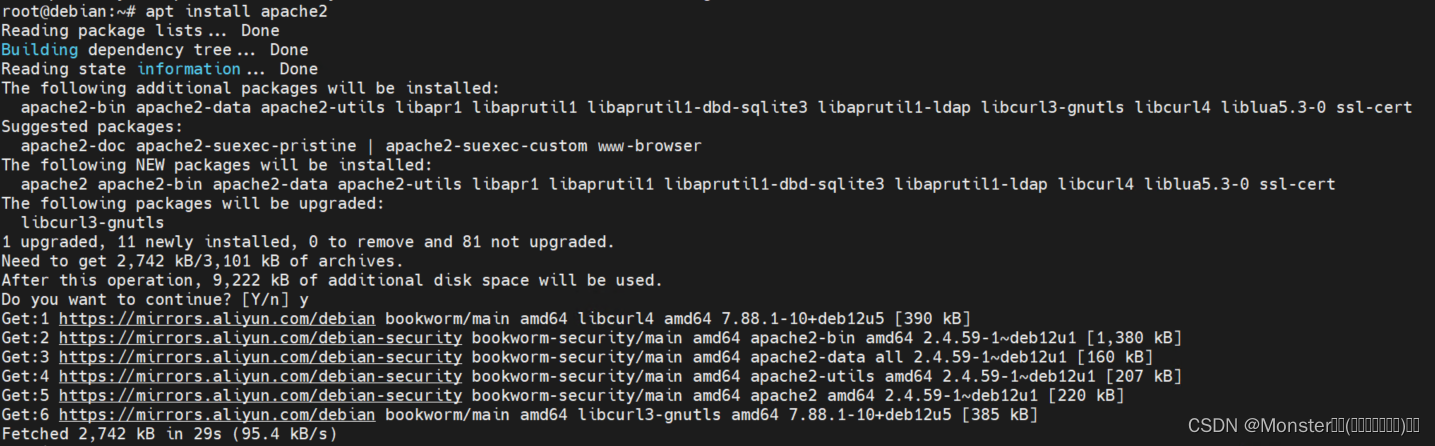

安装apache2

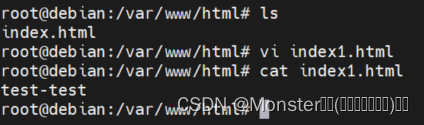

此时通过192.168.140.248可以正常访问140.250 web服务中的该文件

配置string

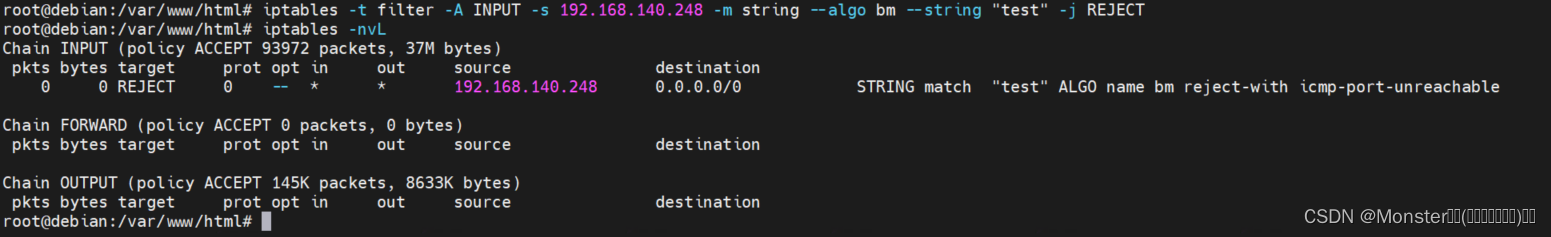

’-m string’表示使用string模块，’–algo bm’表示使用bm算法去匹配指定的字符串，’ –string “test” ‘则表示我们想要匹配的字符串为”test”

在iptables命令中，当使用-m string模块时，可以使用--algo选项来指定搜索算法。这里有两个可选项：

--algo bm：指定使用Boyer-Moore算法进行搜索。
--algo kmp：指定使用Knuth-Morris-Pratt算法进行搜索。
Boyer-Moore（bm）算法：
    1.是一种高效的字符串搜索算法，特别适用于长模式串的搜索。
    2.通过预计算两个跳转表（坏后缀表和好后缀表）来减少不必要的比较，从而提高搜索效率。
    3.在iptables的string模块中，这是默认的搜索算法。
Knuth-Morris-Pratt（kmp）算法：
    1.也是一种高效的字符串搜索算法，由Donald Knuth、James H. Morris和Vaughan Pratt共同发明。
    2.该算法利用已经部分匹配这个信息，避免重新检查字符的重复部分，从而在文本串中搜索一个词（或其他模式）的所有出现位置。
    3.在iptables的string模块中，可以作为可选的搜索算法。

那么上述的配置会生效吗？

此时通过140.248去访问140.250，发现依旧可以进行访问，也就是说上面配置的策略并没有生效。

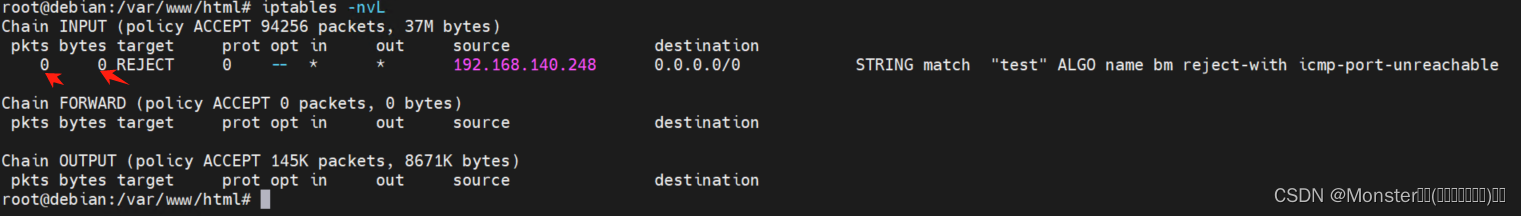

没有匹配到任何数据包，我们设置的策略没有生效的原因是因为，当我们通过140.248去访问140.250的时候，这是个request过程，也就是请求发送到140.250，然后140.250主机返回数据。也就是说数据包进入iptables的INPUT链的时候是请求数据包，请求中没有任何test相关参数。而主机响应的数据包是不通过INPUT链的。

我们可以回顾下前面文章描述的数据包处理过程：

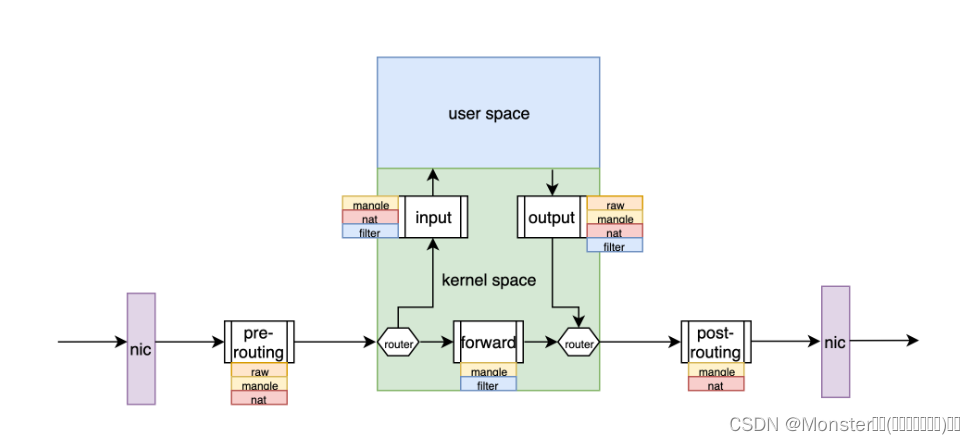

上图中，是iptables处理数据包的过程由本机发出的数据包是不会经过input链的，所以我们配置的规则应用在INPUT链上是没有效果的。

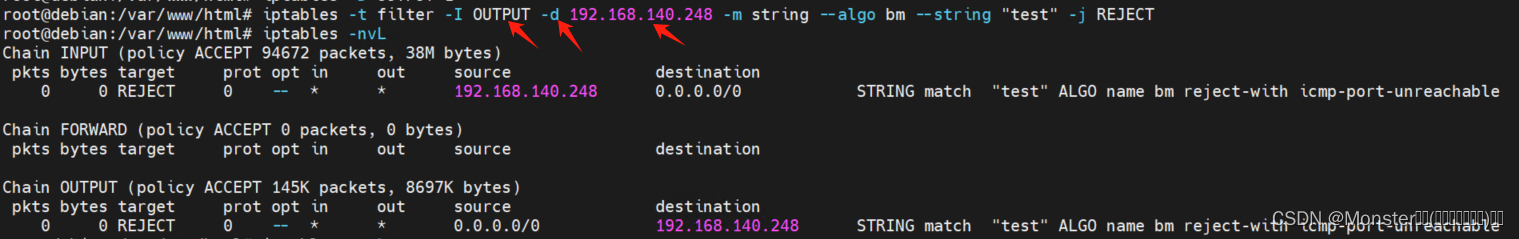

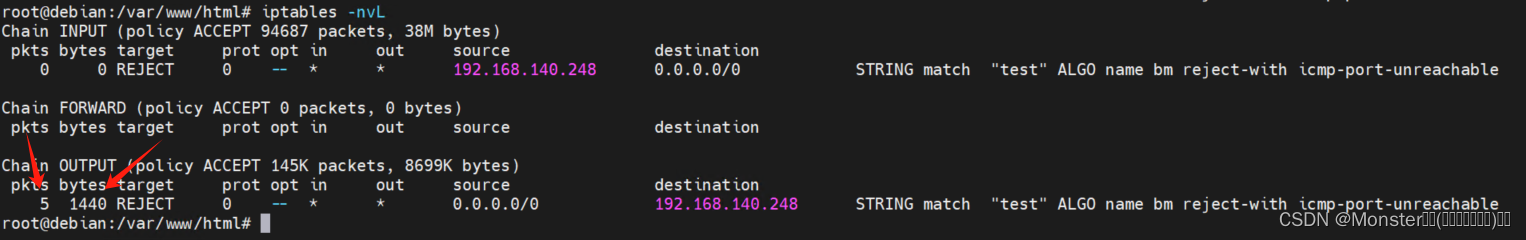

重新配置规则，将规则应用在OUTPUT链上，注意，由于是由本机响应的，那么源地址就不能是192.168.140.248了，而是到达目的地址为192.168.140.248的数据包包含test参数，匹配上后会被REJECT

time扩展模块

可以通过time扩展模块，根据时间段区匹配报文，如果报文到达的时间在指定的时间范围以内，则符合匹配条件。

-m time表示使用time扩展模块，--timestart选项用于指定起始时间，--timestop选项用于指定结束时间。

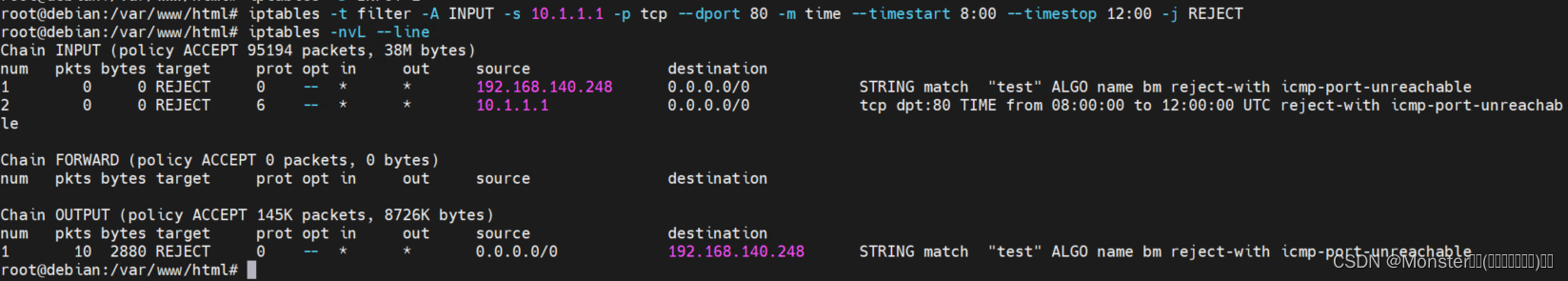

上图中，从源10.1.1.1来的tcp数据包目的端口为80的，在8:00-12:00范围内会被REJECT

上面是基于时间的，可以设置基于星期的策略

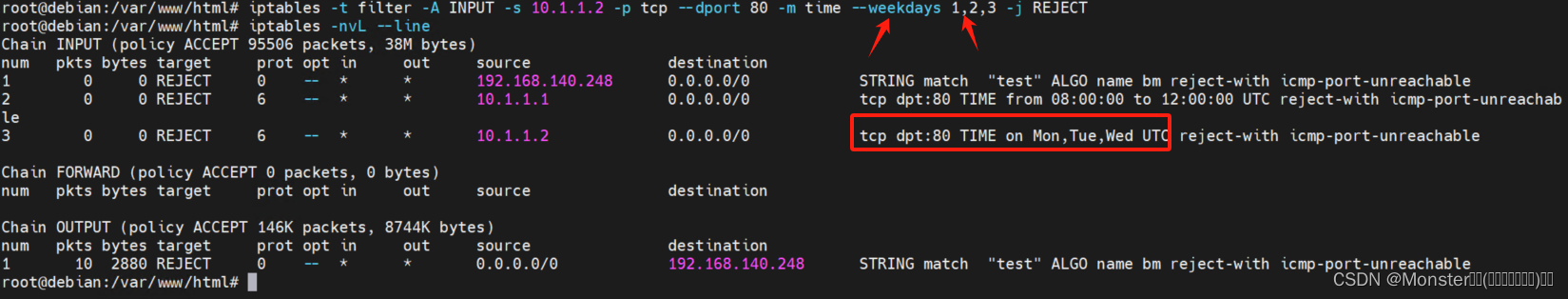

通过--weekdays参数设置

通过--weekdays可以匹配一周的具体某天，数字1-7代表从星期一到星期天，根据自己的需求设置对应的日期

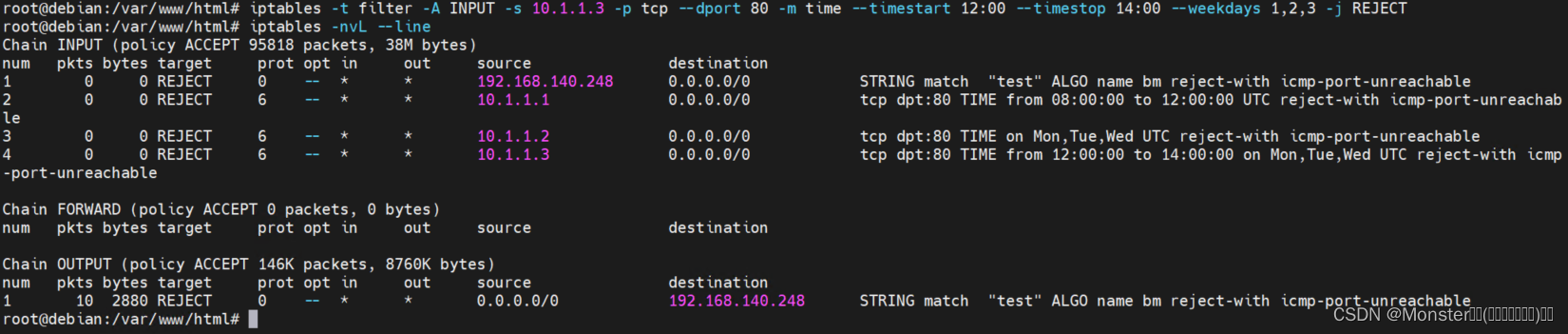

星期可以和每天的具体时间联合使用，如下：

基于月份的策略

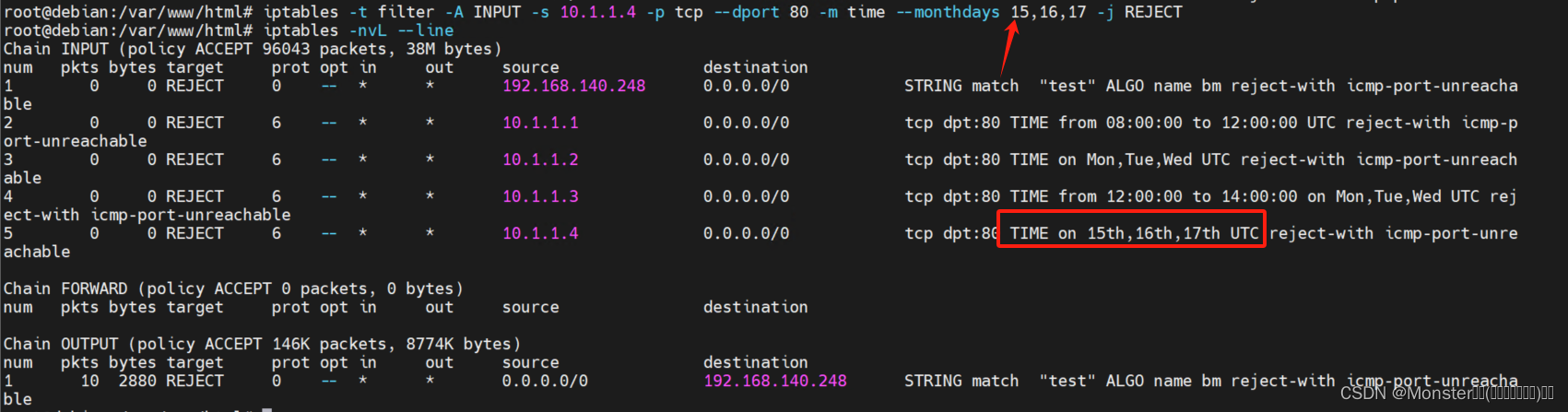

通过--monthdays设置

当然可以将月份和星期联合起来

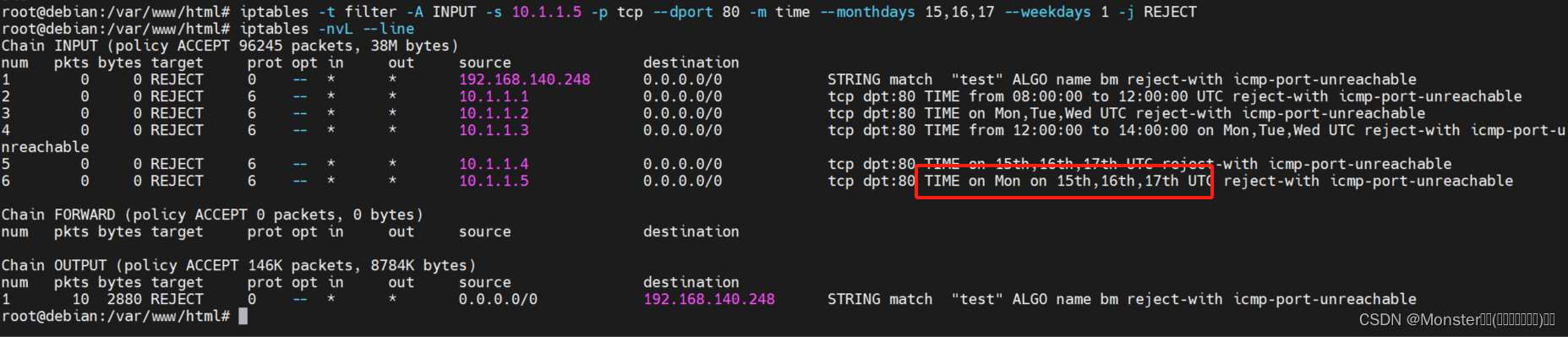

上图所示，当月份和星期一起的时候标识，每个月的星期1，并且要在每月的15/16/17号其中的某一天时才回生效

设置日期范围

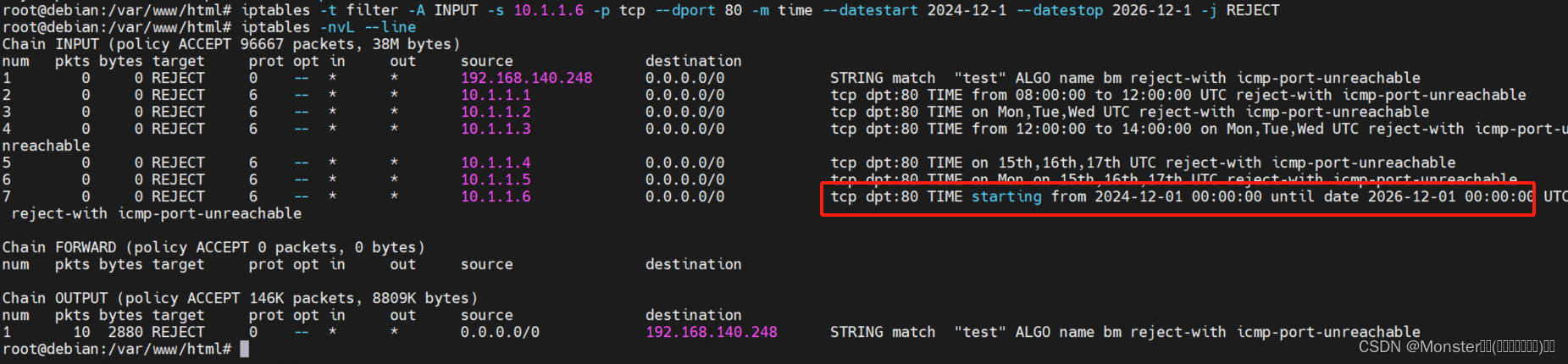

除了使用–weekdays选项与–monthdays选项，还可以使用–datestart 选项与-datestop选项，指定具体的日期范围

注意：在上述的参数中，只有--monthdays --weekdays可以前面增加！参数进行取反，其他的参数不能取反。更多的参数组合，需要大家根据自己的需求自行探索设置。

connlimit扩展模块

connlimit扩展模块，可以限制每个IP地址同时链接到server端的链接数量，注意：不用指定IP，其默认就是针对”每个客户端IP”，即对单IP的并发连接数限制。

通过-m connlimit进行对应的设置

-m connlimit 的一些常用参数及其说明：

--connlimit-above n #限制为多少个。这个参数用于指定超过多少个连接时，iptables 应该执行相应的动作（如 REJECT、DROP 等）。

--connlimit-mask bits #这组主机的掩码。默认是 --connlimit-mask 32，即每个 IP 地址都被单独考虑。通过减小掩码值，可以指定一个更大的 IP 地址范围，以便在这个范围内共享连接数限制。

--connlimit-upto n #如果现有连接数小于或等于设置的并发连接数值，那么就放行。

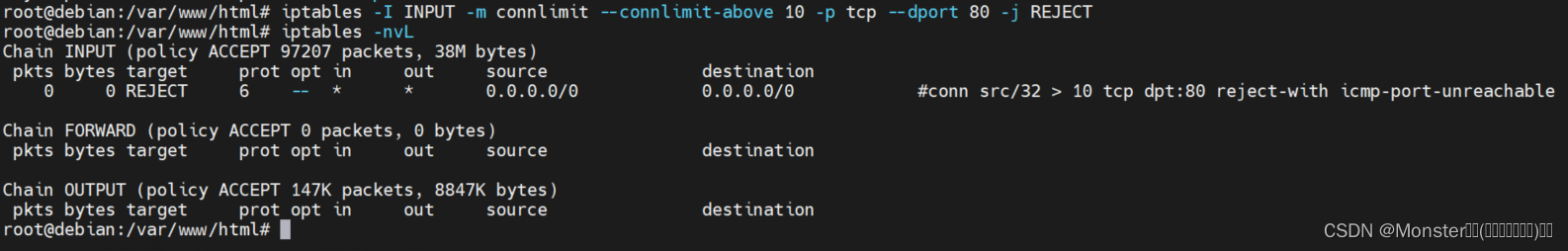

上图中含义为到达本机80端口的每个ip的连接数为10，如果超过就会被REJECT，注意在显示的详细信息中有srv/32，因为默认是基于32位掩码的，即是基于主机ip地址的

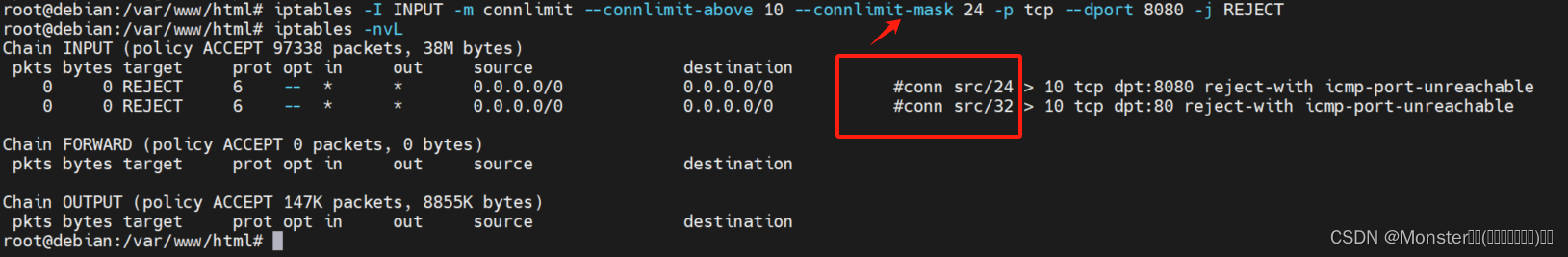

可以通过--connlimit-mask参数指定掩码范围，即在一个C类网段中的最大连接数是10

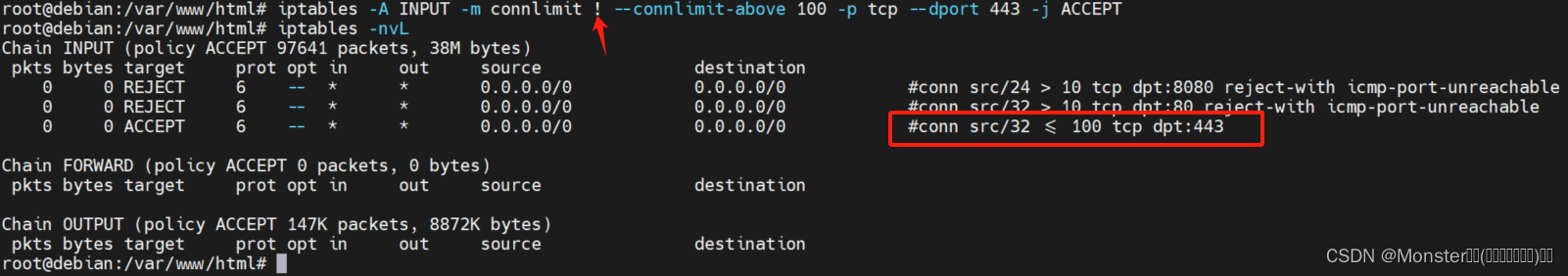

图中我们使用了！ --connlimit-above进行取反，意思是连接数不大于100，不取反表示大于100，取反后表示不大于100即小于等于100，注意最后的动作是ACCEPT，即连接数小于等于100，匹配tcp端口号443的匹配上该规则，动作是ACCEPT

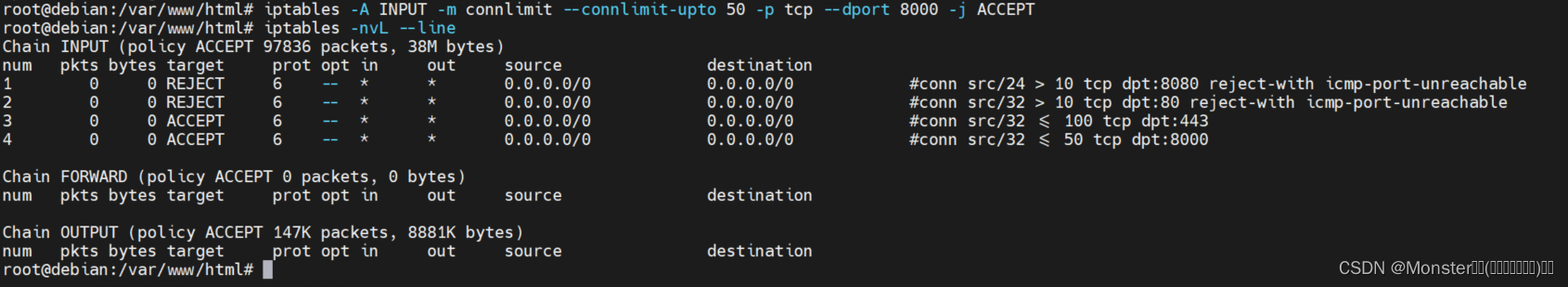

--connlimit-upto表示小于等于50，就相当于上面的! --connlimit-above参数，表示的是一个含义

limit扩展模块

limit模块是对”报文到达速率”进行限制的。如果我想限制单位时间内流入的包的数量，就能用limit模块，可以以秒为单位进行限制，也可以以分钟、小时、天作为单位进行限制。

具体参数如下

-m limit 的参数解释和介绍：

主要参数
--limit
描述：设置最大平均匹配速率。
格式：--limit rate[/second|/minute|/hour|/day]
示例：
--limit 1000/s：设置最大平均匹配速率为每秒 1000 个数据包。
--limit 5/m：设置最大平均匹配速率为每分钟 5 个数据包。

--limit-burst
描述：表示一开始能匹配的数据包数量。一旦达到此数量，将开始应用 --limit 指定的速率限制。每匹配到一个数据包，--limit-burst 的值减 1。当值为 0 时，必须等待一段时间（基于 --limit 的速率），才能再次匹配数据包。
格式：--limit-burst number
要点：
--limit-burst 的值要比 --limit 的值大。
默认情况下，--limit-burst 的值会随时间恢复（基于 --limit 的速率）。
示例：--limit-burst 15：一开始能匹配的数据包数量为 15 个。

我们想要限制外部主机对本机进行ping操作时，本机最多每5秒中放行一个ping包，那么，我们可以进行如下设置

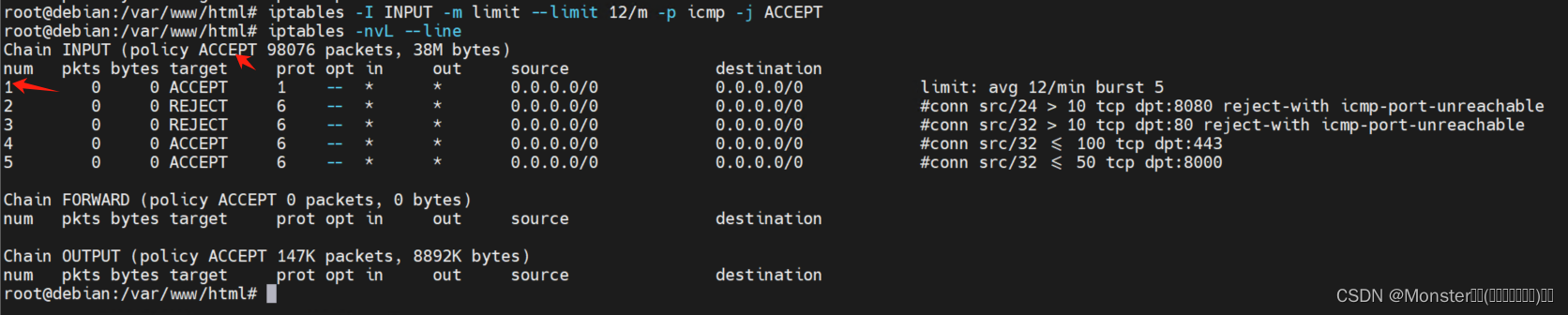

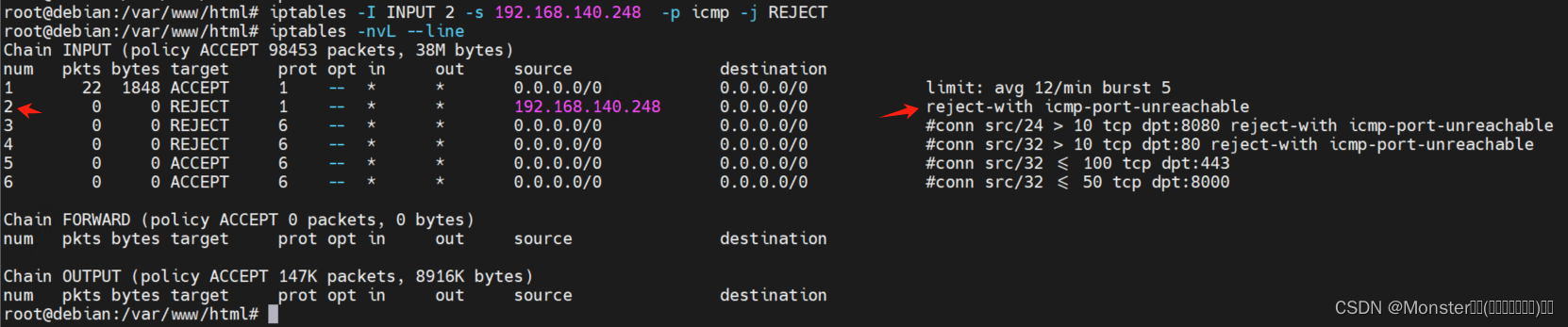

上图中，我们设置每分钟允许12个icmp数据包，那么基本上是5秒放行一个icmp数据包，但是直接配置后，我们去测结果是没有效果的，原因是，当进行匹配的时候，比如第6秒没有匹配上，那么就会依次往下匹配，我们的默认动作是放行所有，所以直接ping，看不到任何效果。需要在这条后天插入一条icmp的拒绝策略

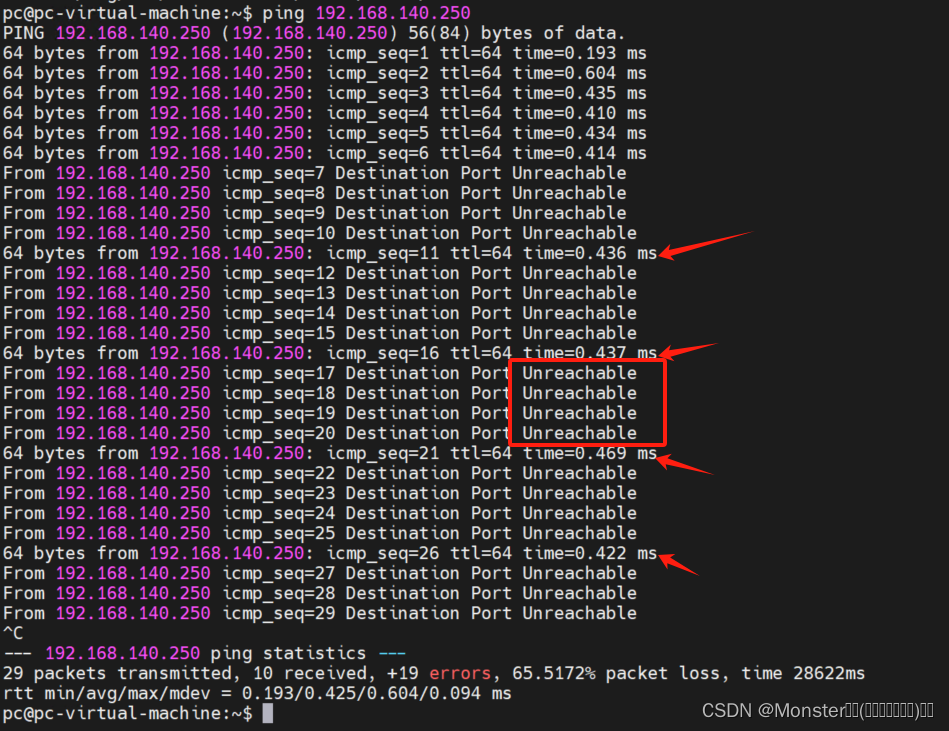

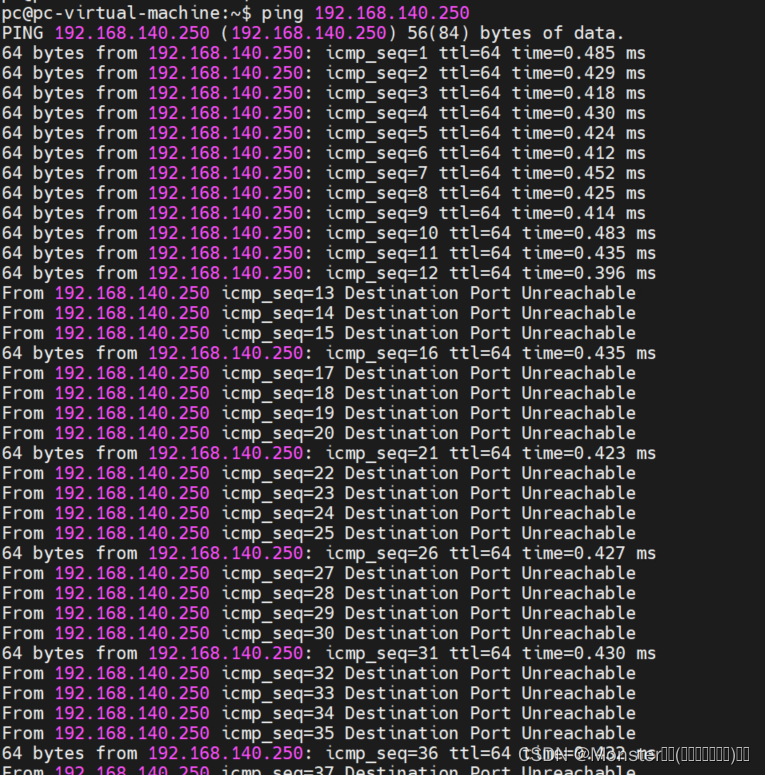

此时ping，我们就会发现中间会出现unreachable，每隔4个数据包一次，因为我们是没5个数据包匹配一次icmp

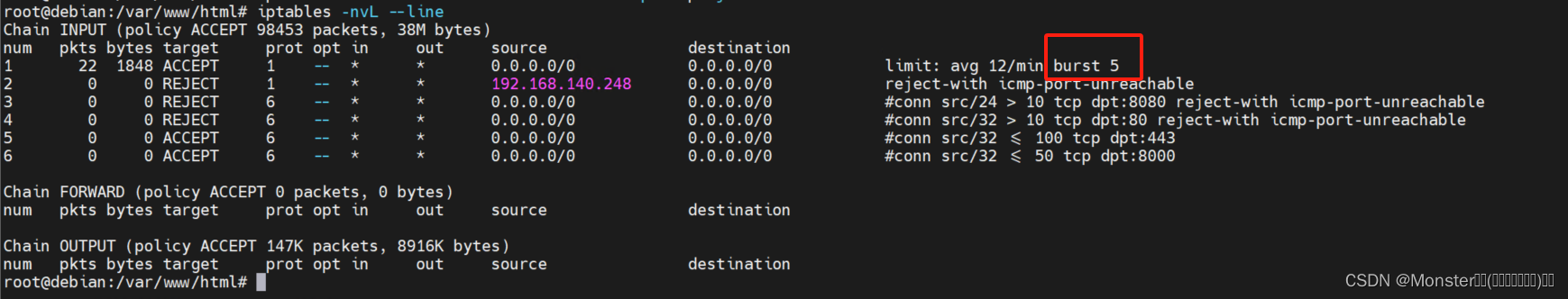

如果此时观察上面的图就会发现，为什么前面有6个数据包都是通的，我们不是设置了5个数据包匹配一次吗？

其实当我们配置了--limit参数后，会默认配置上一个--limit-burst，当该值匹配完成后才回轮到--limit进行匹配。

这里的默认值是5，于是先匹配5个数据包，然后在进行匹配，就会出现前面有6个数据包是通的情况

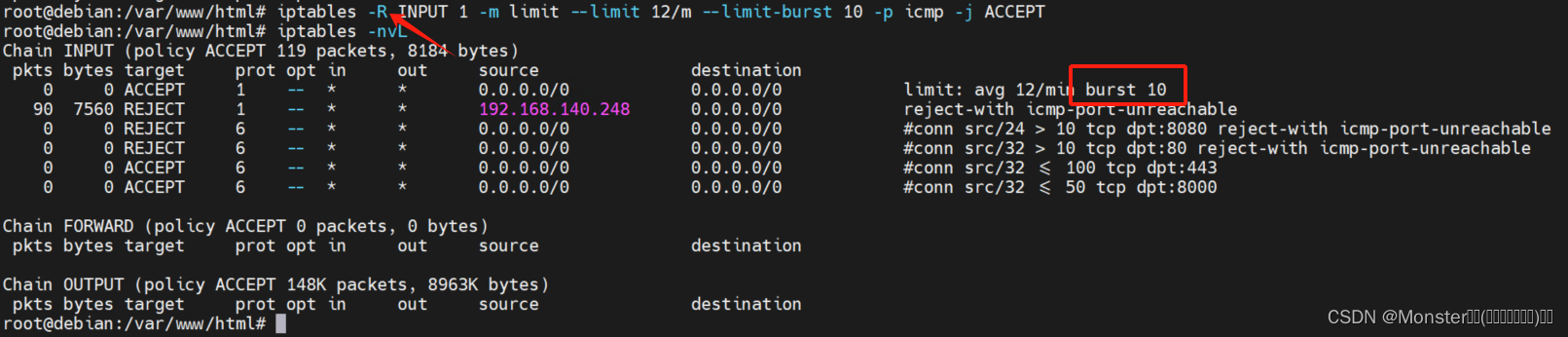

通过-R参数修改我们上面第一个条目，将burst设置为10，那么我们再去ping的时候，就会放行更多的数据包，注意此时去ping，你看到的现象不是10+1个先通的数据包这样，因为算法不是简单的相加。

limit模块使用了令牌桶算法，我们这里简单说一下这个算法。

通过控制令牌产生的速率和令牌桶的容量，实现对数据流量的限制。我们可以想象一下，有一个桶，桶里面放了10块令牌，而且这个桶最多也只能放下10块令牌，所有报文如果想要进来，都必须要有桶中的令牌才行。然后这个桶可以自己生成令牌，就是每隔5秒钟会生成一块新的令牌，如果此时，桶中的令牌不足10块，那么新生成的令牌就存放在桶中，如果桶中已经存在10块令牌，新生成的令牌就只能溢出桶（令牌被丢弃），如果此时有10个报文想要进来，那么这10个报文就去桶里找令牌，正好一人一个，此时桶空了(真的空了吗？)。

请大家注意一个问题，每隔5秒会生成令牌，举例来说我1秒拿走一个令牌，到第5秒，桶里面剩下5个令牌，但是每5秒生成一个令牌，其实桶里还有6个令牌。那么按照顺序，我们继续拿令牌，再过5秒，我又拿走5个令牌，桶里剩下的应该是2个令牌。继续拿走令牌拿走2个，花费2秒，那么此时桶里没有令牌了，需要等待3秒钟才会有新的令牌，那么此时3秒数据包是无法进入的。

3秒钟后新的令牌产生，一个数据包拿走令牌后，桶里又没有令牌了，那么此时需要等待4秒，因为第5秒才会有新的令牌生成，也就是从此时开始，每隔4秒才能有一个数据包进入。

在我们这个例子中，我们有一个这个桶里最多可以放置多少个令牌就是通过--limit-burst来设置的，而给桶里放置令牌的速度是通过--limit来设置的
