本文详细介绍了PAE（Physical Address Extension）分页技术，通过线性地址转换找到物理地址的过程。讨论了PDPT（Page Directory Pointer Table）、PDE（Page Directory Entry）和PTE（Page Table Entry）的不同，强调了PS位对大页和普通页的影响，并指出PTE的Page Base Address扩展了4位，从而支持高达64GB的内存寻址。

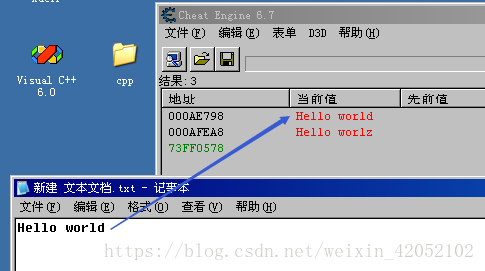

下面我们通过线性地址来找到物理地址

在这里插入图片描述

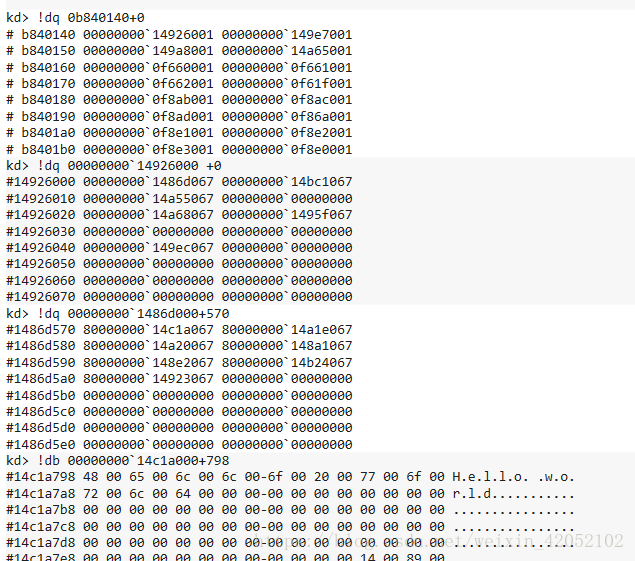

将他拆分

00
00 0000 000
0 ‭1010 1110‬
0x798

乘8（每个项8字节）
0
0
0x570
0x798

在这里插入图片描述

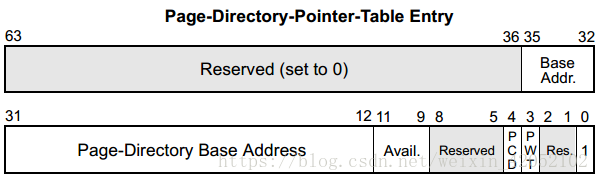

PDPT
在这里插入图片描述
灰色部分都是保留的我们不用管它（Reserved）
0位永远位1也就是p位，Avail位给操作系统软件用的，后12位都是属性位
35~12存储的是页目录的基址（用的时候记得属性位填0）

----------------------------------------------------------------------------
----------------------------------------------------------------------------

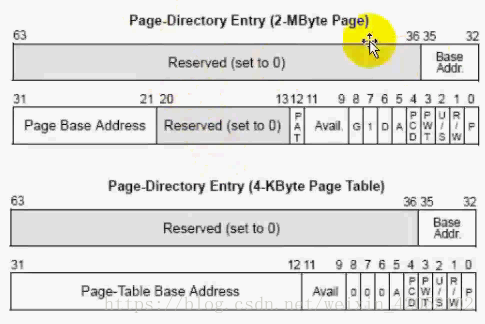

PDE
在这里插入图片描述
和之前差不多

  1. 当PS-1时是大页,35-21位是大页的物理地址,这样36位的物理·地址的低21位为0,这就意味着页的大小为2MB,且都是2MB对齐
