BMP转换YUV实验报告

BMP转YUV实验报告

 学号：201510413025                姓名： 宋靳锞                       班级：  15广电工3班

本次实验结果如下：

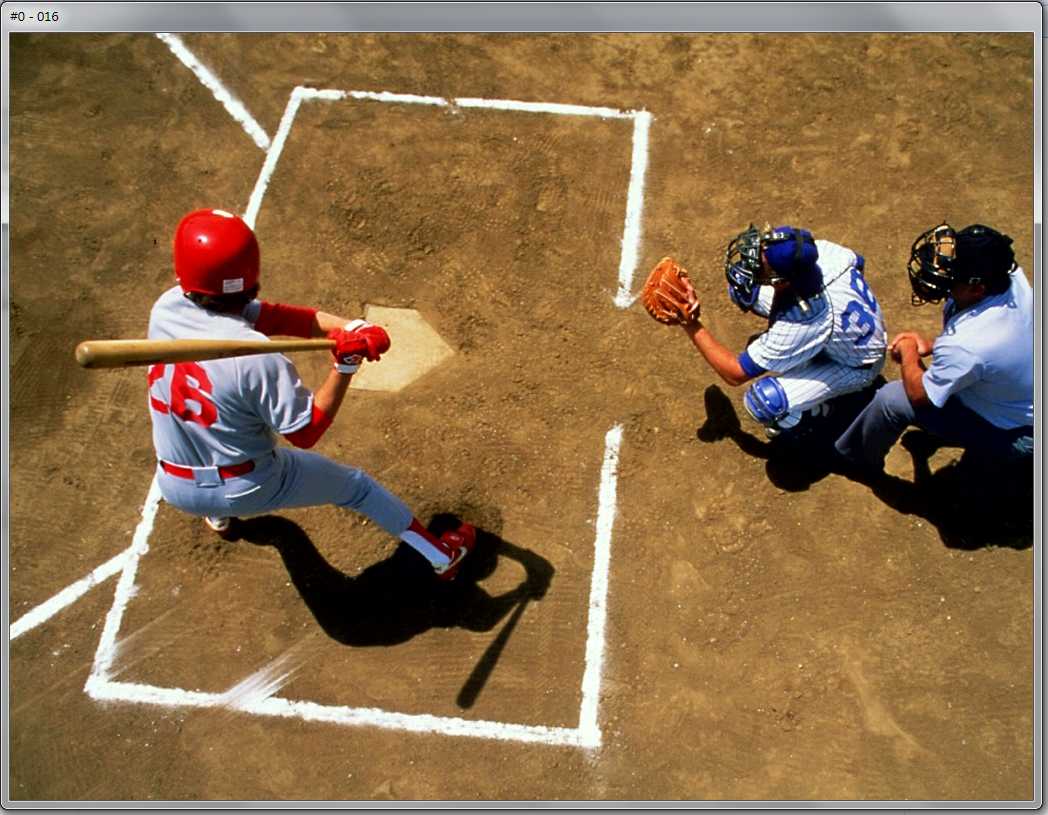

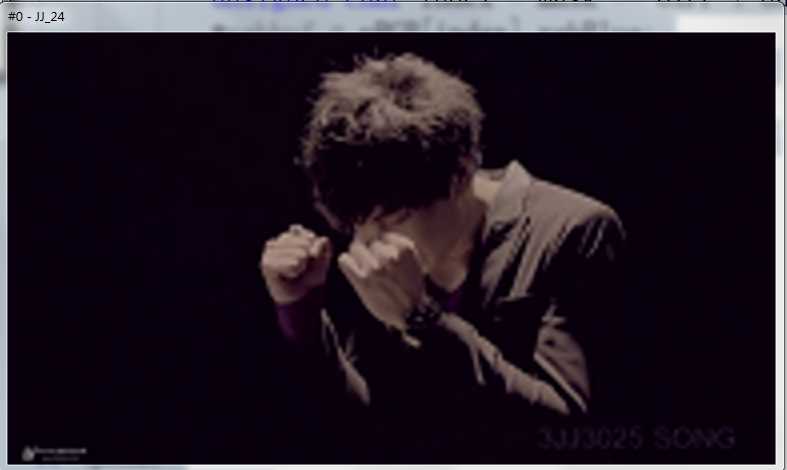

24位图

16位图

8位

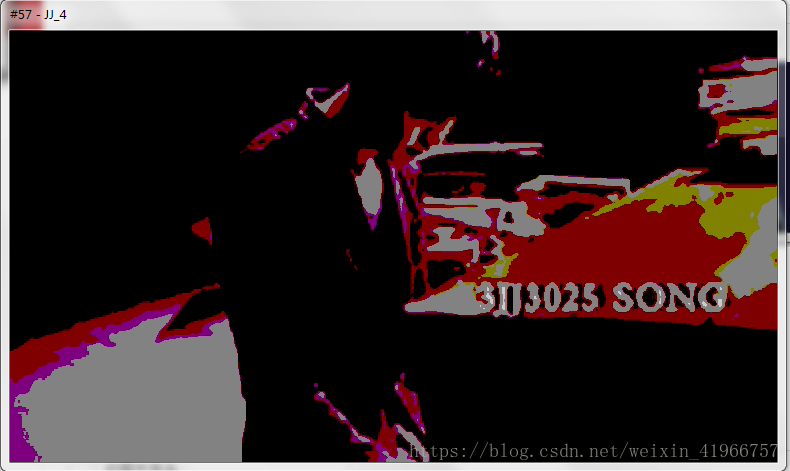

4位：

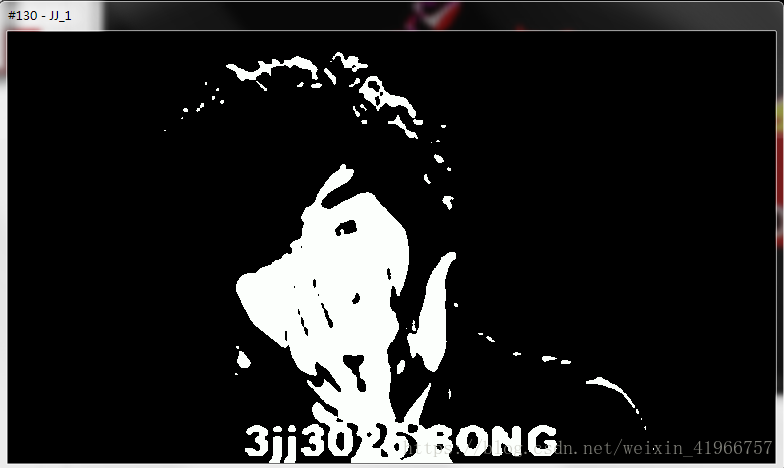

1位：

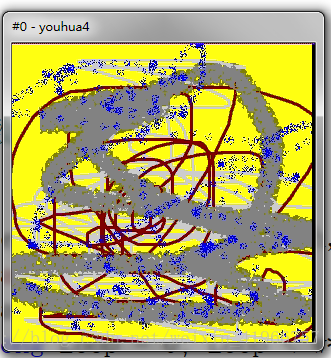

300*299的图片

右边的黑色就是补得黑框

一、BMP文件的基础知识

位图由4部分组成

位图文件头 BITMAPFILEHEADER	包含 BMP 图像文件的类型、显示内容等信息
位图信息头 BITMAPINFOHEADER	BMP 图像的宽、高、压缩方法，以及定义颜色等信息
调色板PALETTE	可选，真彩色图（24位的 BMP）就不需要调色板
位图数据IMAGEDATA	24 位图中直接使用 RGB，而其他的小于 24 位的使用调色板中颜色索引值

BMP的各个部分都有结构体定义

位图文件头

typedef struct tagBITMAPFILEHEADER {
WORD bfType; /* 说明文件的类型 */
DWORD bfSize; /* 说明文件的大小，用字节为单位 */
WORD bfReserved1; /* 保留，设置为 0 */
WORD bfReserved2; /* 保留，设置为 0 */
DWORD bfOffBits; /* 说明从 BITMAPFILEHEADER 结构开始到实际的图像数
据之间的字节偏移量 */
} BITMAPFILEHEADER;

信息头文件

typedef struct tagBITMAPINFOHEADER {
        DWORD    biSize;       /* 说明结构体所需字节数 */
        LONG        biWidth;   /* 以像素为单位说明图像的宽度 */
        LONG        biHeight;  /* 以像素为单位说明图像的高速 */
        WORD       biPlanes;   /* 说明位面数，必须为1 */
        WORD       biBitCount;  /* 说明位数/像素，1、2、4、8、24 */
        DWORD    biCompression;  /* 说明图像是否压缩及压缩类型 				BI_RGB，BI_RLE8，BI_RLE4，BI_BITFIELDS */
        DWORD    biSizeImage;    /*  以字节为单位说明图像大小 ，必须是4         的整数倍*/
        LONG        biXPelsPerMeter;    /*  目标设备的水
