组合结构图画法

组合结构图画法

 1.组成关系

1.1组成关系

组成关系表示的是整体和部分之间的组成关系，但反应不出整体和各部件之间的结构关系。

1.2组合结构图

反应的就是类的组成结构之间的关系。成员之间的连接关系，端口协作的一种图。

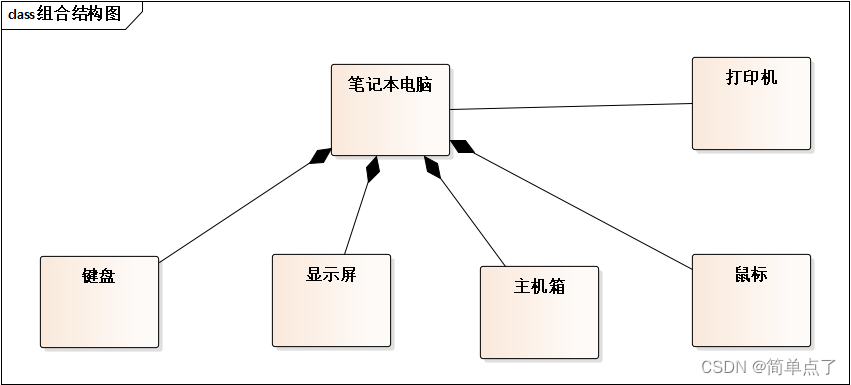

下图是一个常见的类的关系的图：我们可以转换成组合结构图。

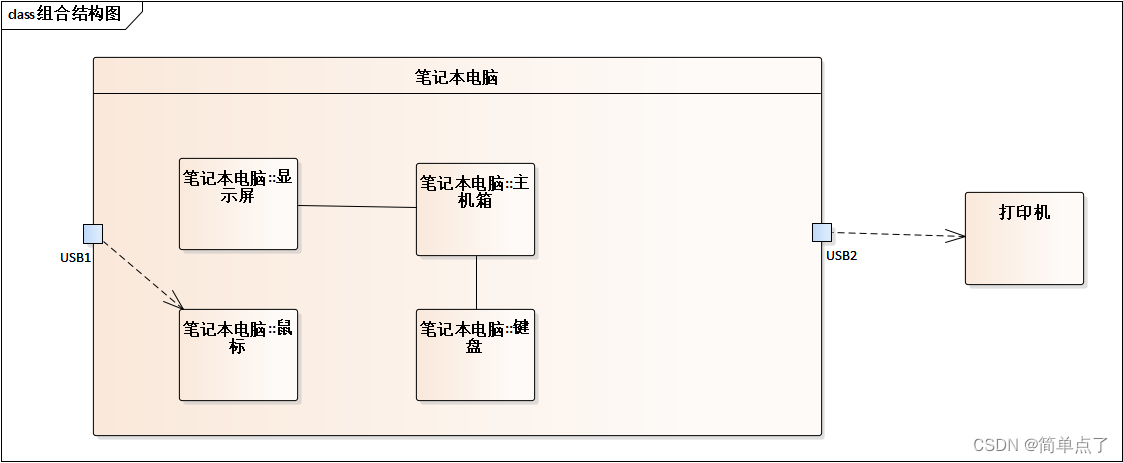

下面是转换处出来的组合结构图





2.组合结构图要素

2.1类和成员

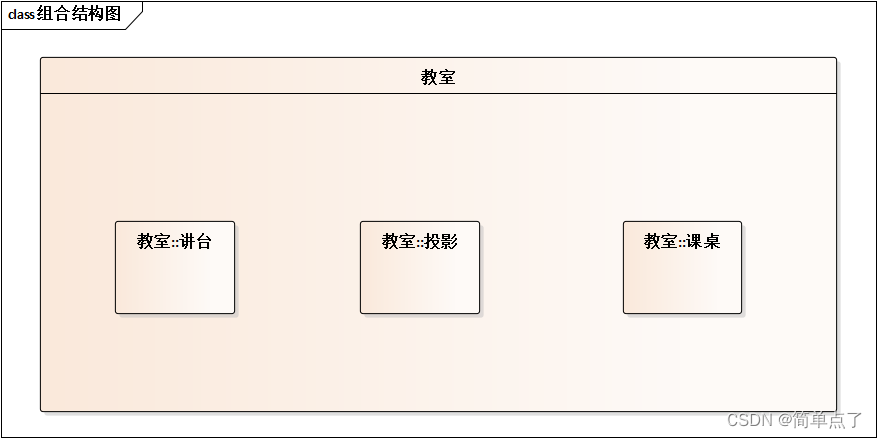

一个了类的成员是指该类存在组成关系的其他类。在组合结构图中，把类的成员放到类的内部进行描述。

例如：

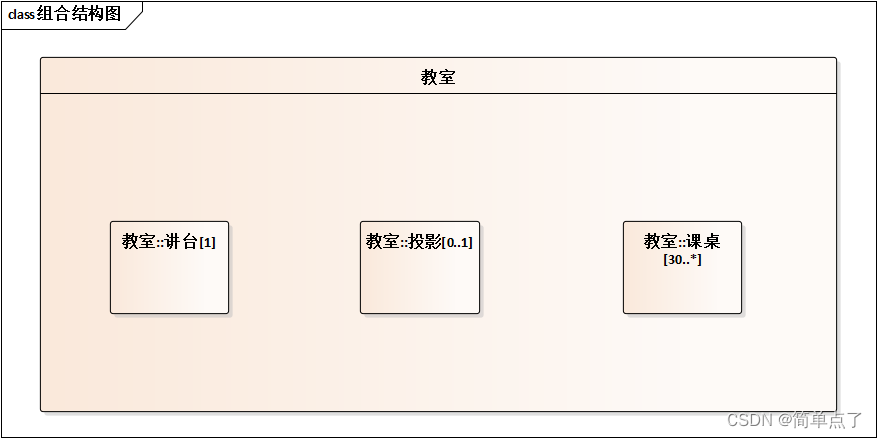

2.2成员的多样性

将成员的多样性保存在成员类名的下面或者是下方

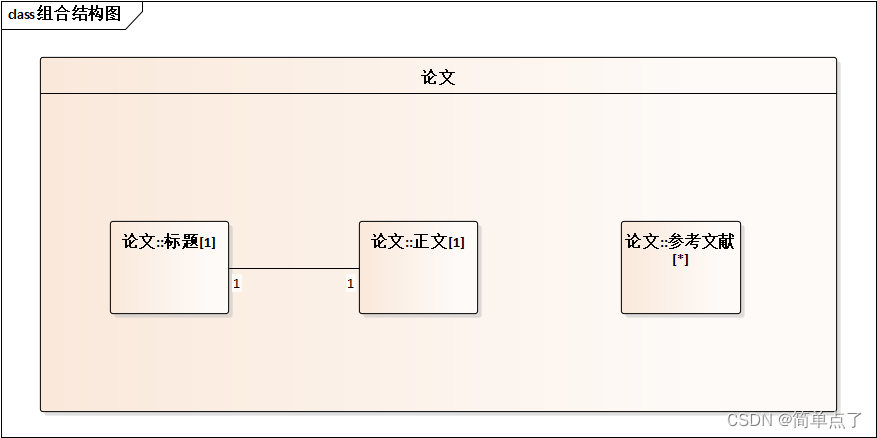

2.3成员的连接

表示的是成员之间的关系

成员之间如果存在关系，可以使用连接符进行连接，连接符在两个成员之间用一条线进行连接，成员之间存在关联，组成，泛化和依赖关系，以及动态的消息调用关系都可以采用连接符表示。



2.4类的关联

组合结构图还能表示与其关联的类型，关联的类在组成结构图中可以用边框作为虚线的矩形框表示。

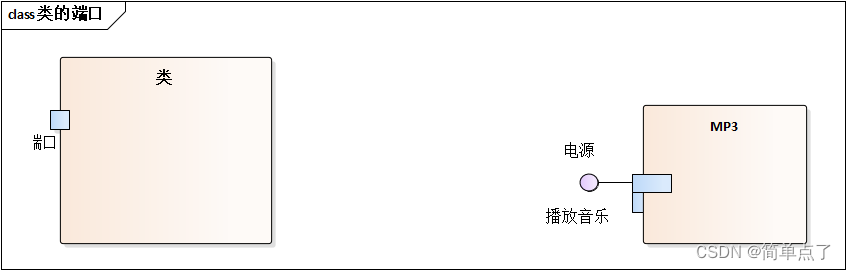

2.5类的端口

端口表示的是类和外部部件交互的交互点，类自身是一个封装体，它通过端口与外部发生交互关系，端口表示为在类边线上的一个小矩形框。
