基本流程

UML类图说明
创建OOM工程
创建实体
设置实体关联
设置实体继承关系
设置实体生成模板
查看预览效果
导出Java代码
后续说明

！！！图片可左键点击放大查看

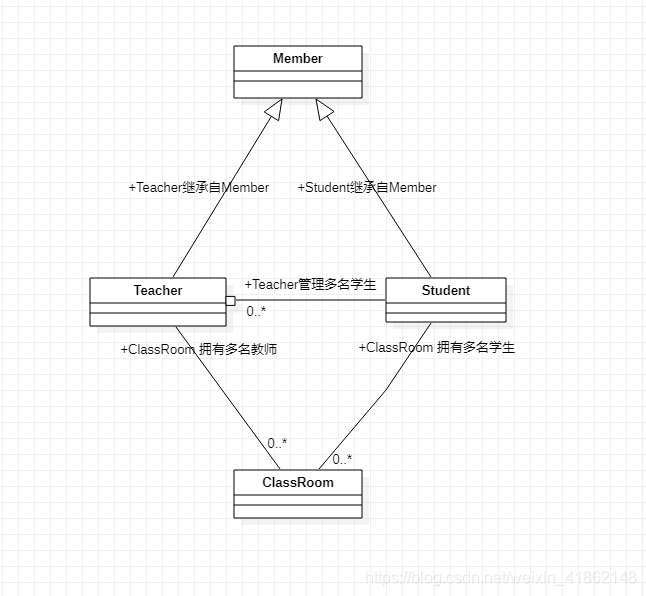

UML类图说明

因为class(班级)与Java关键字冲突，暂时使用ClassRoom表示班级
在这里插入图片描述

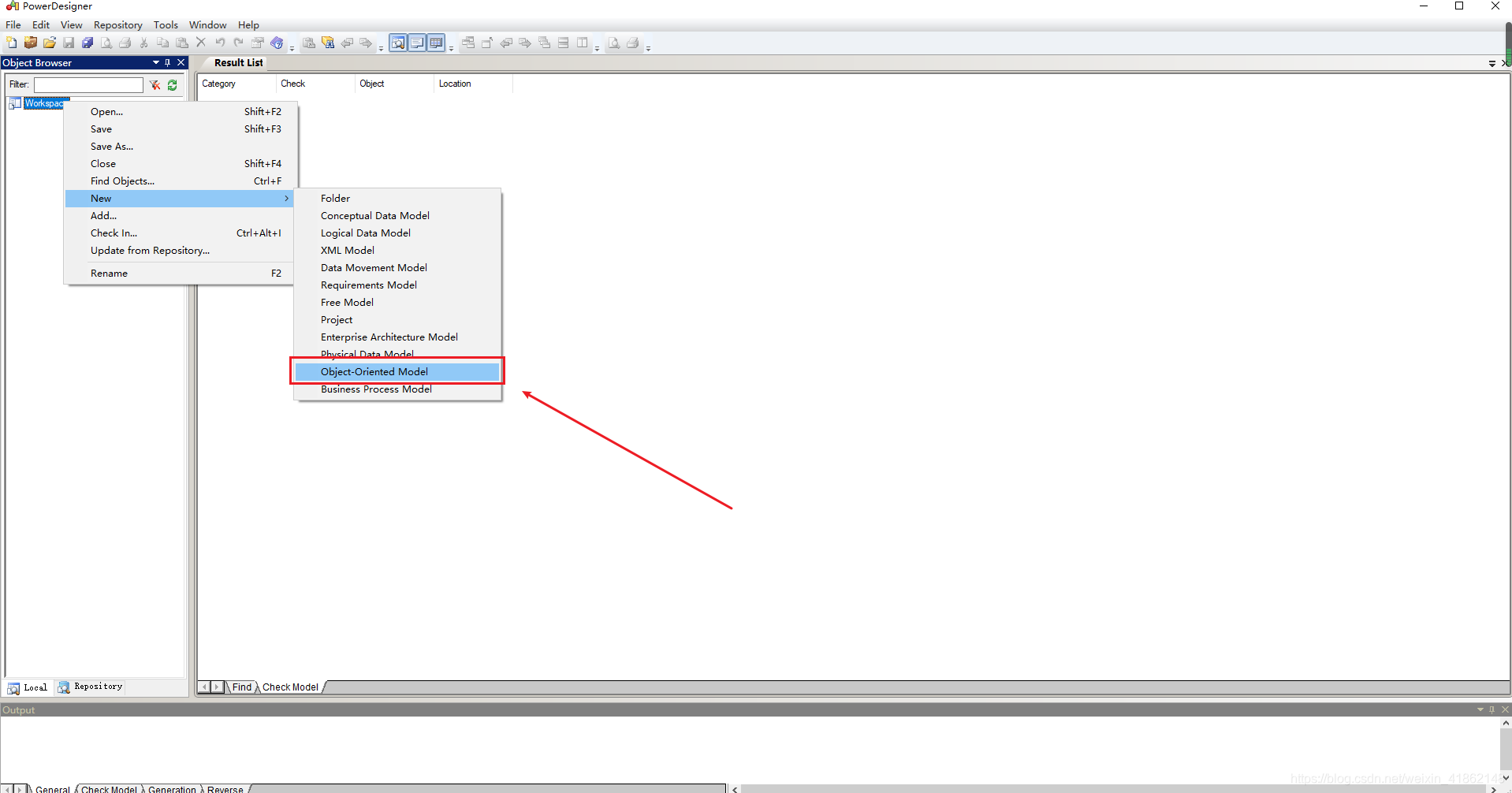

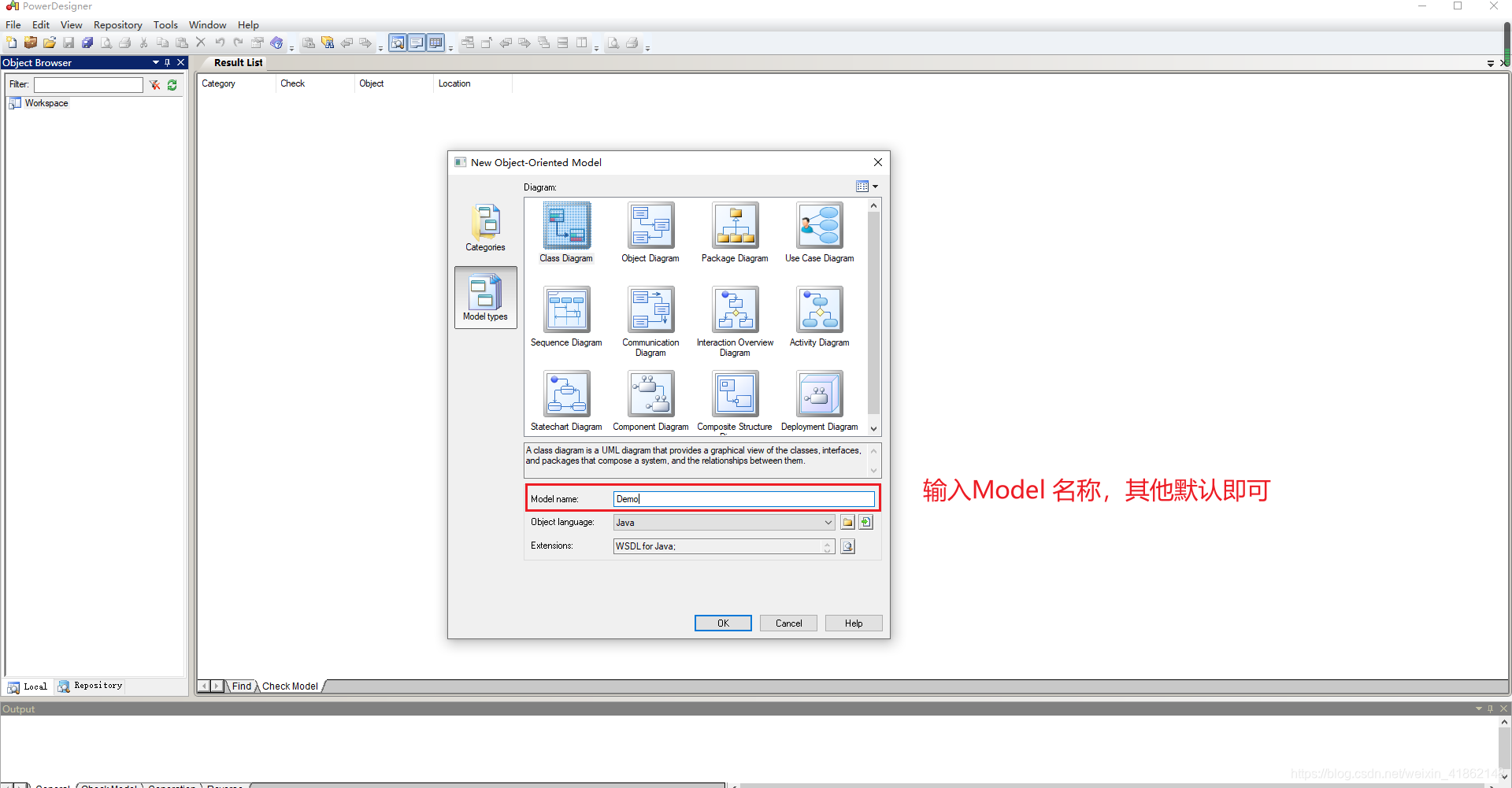

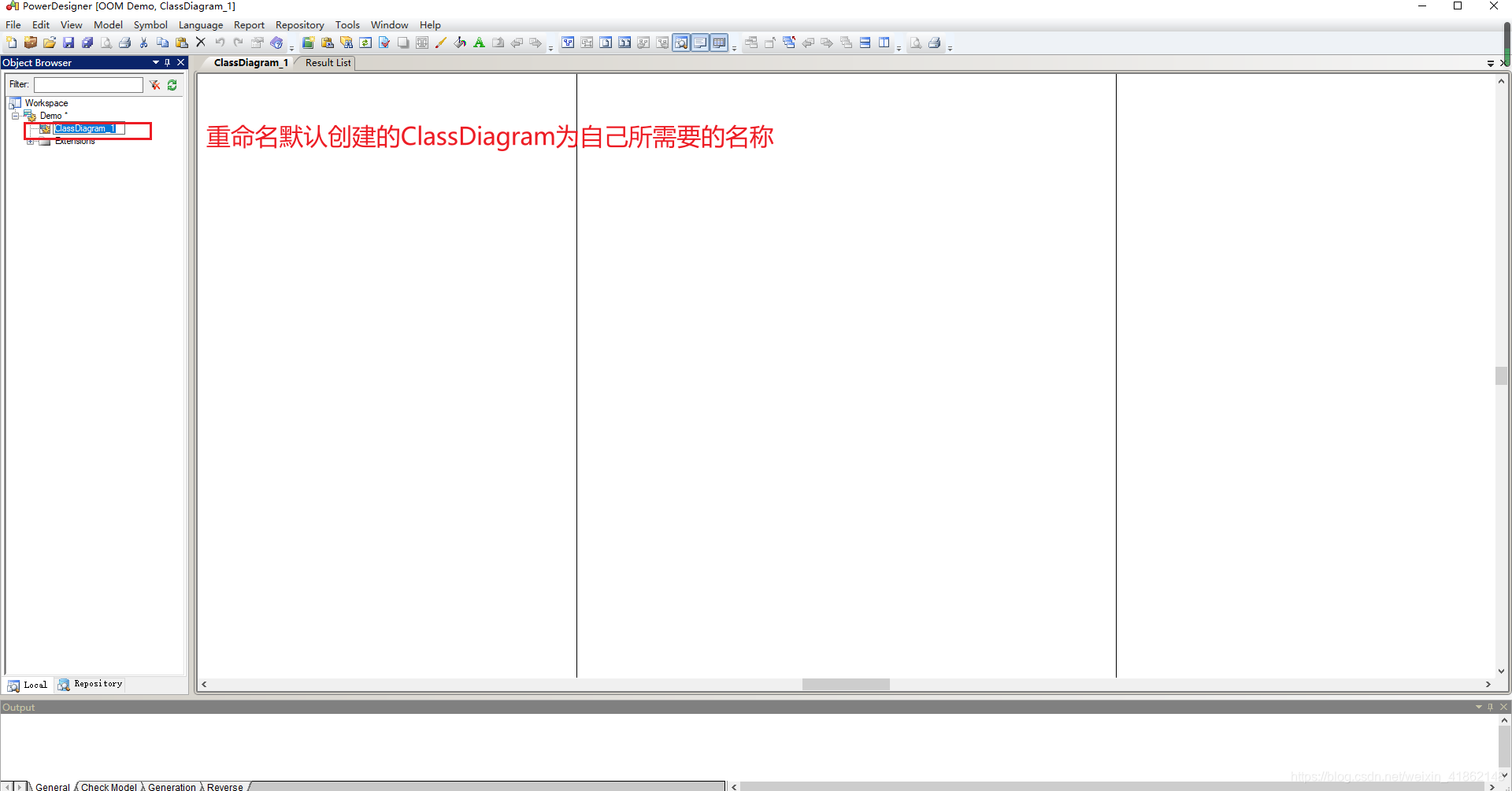

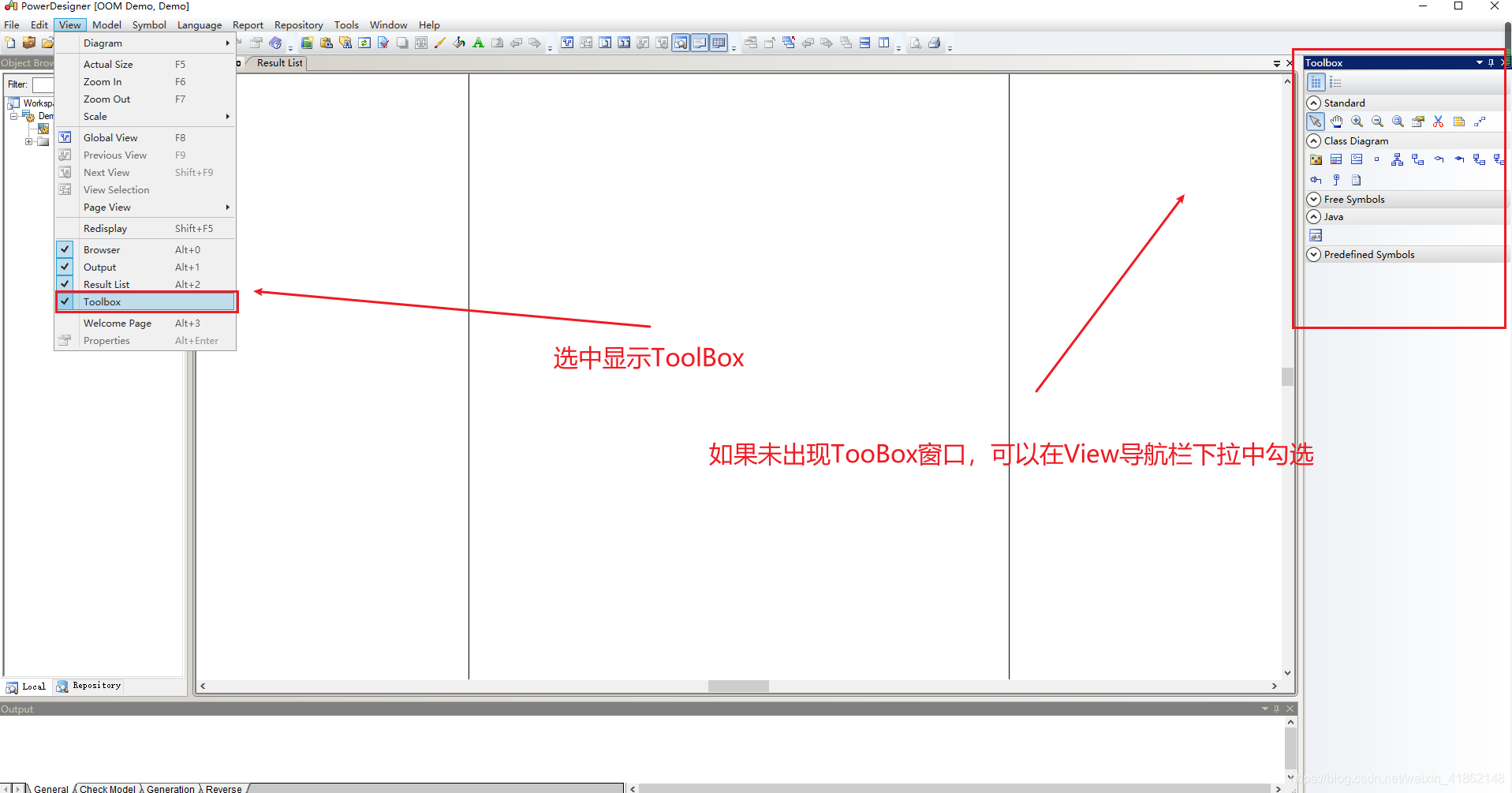

创建OOM工程

在这里插入图片描述

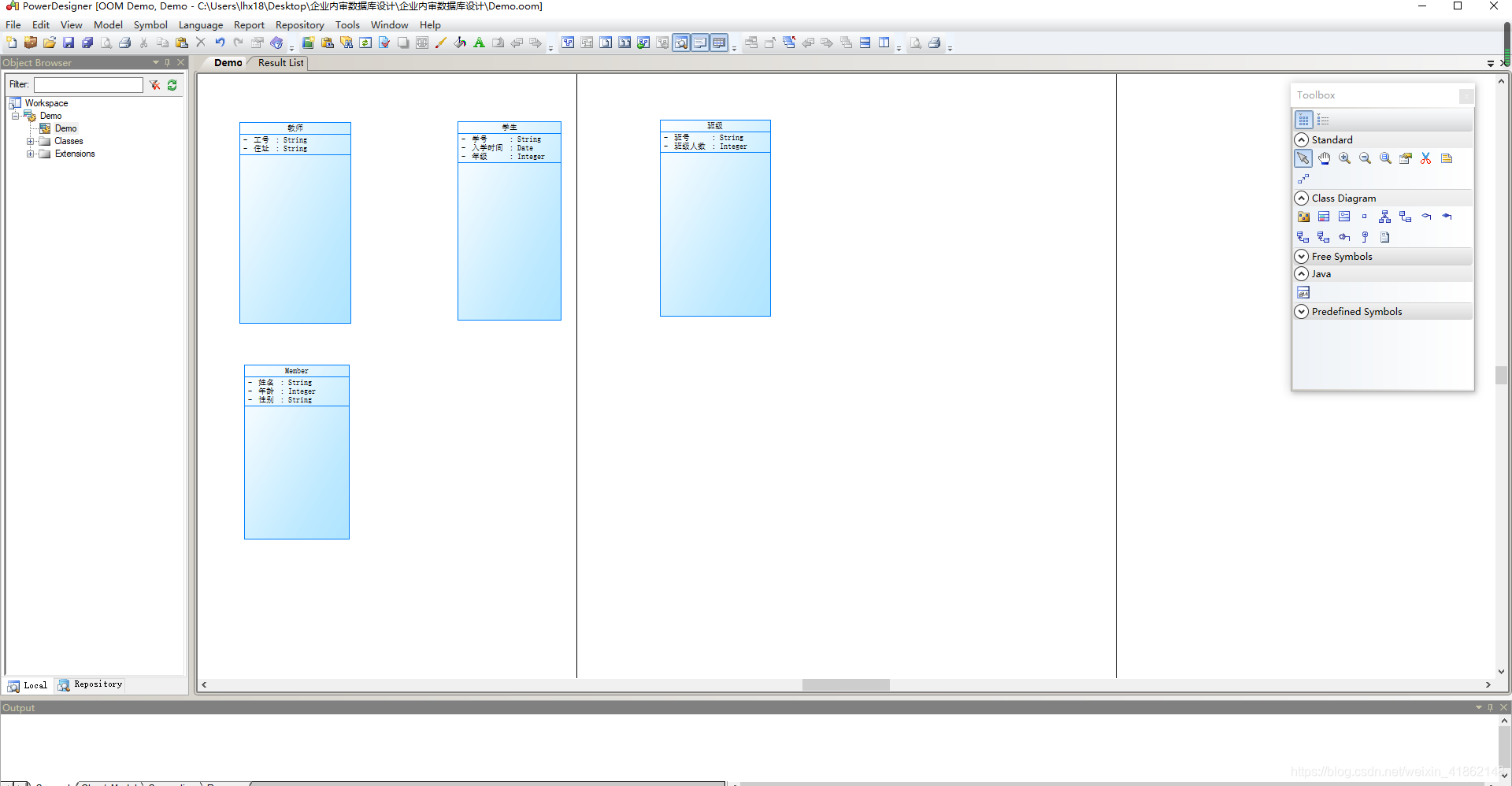

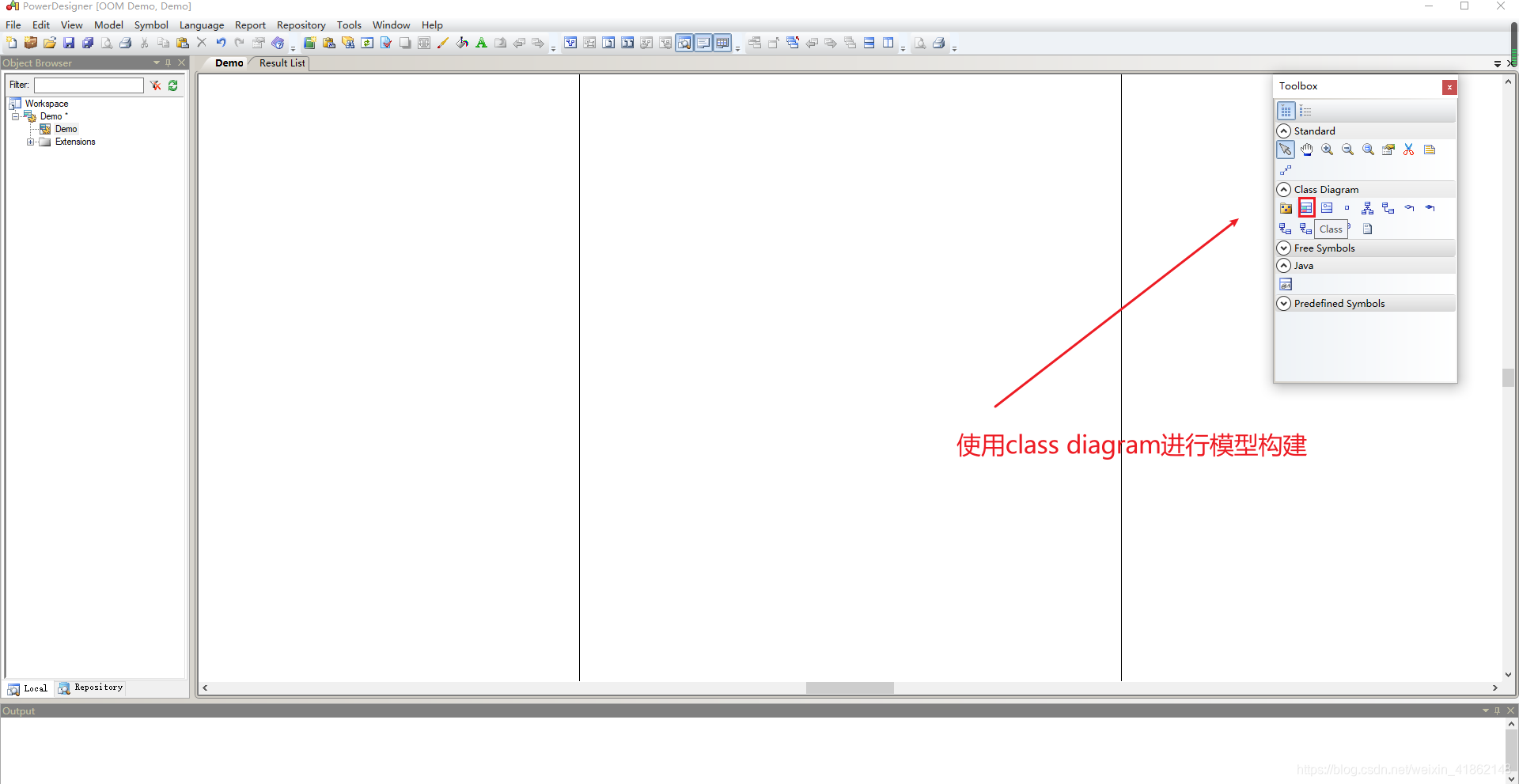

创建实体

在这里插入图片描述

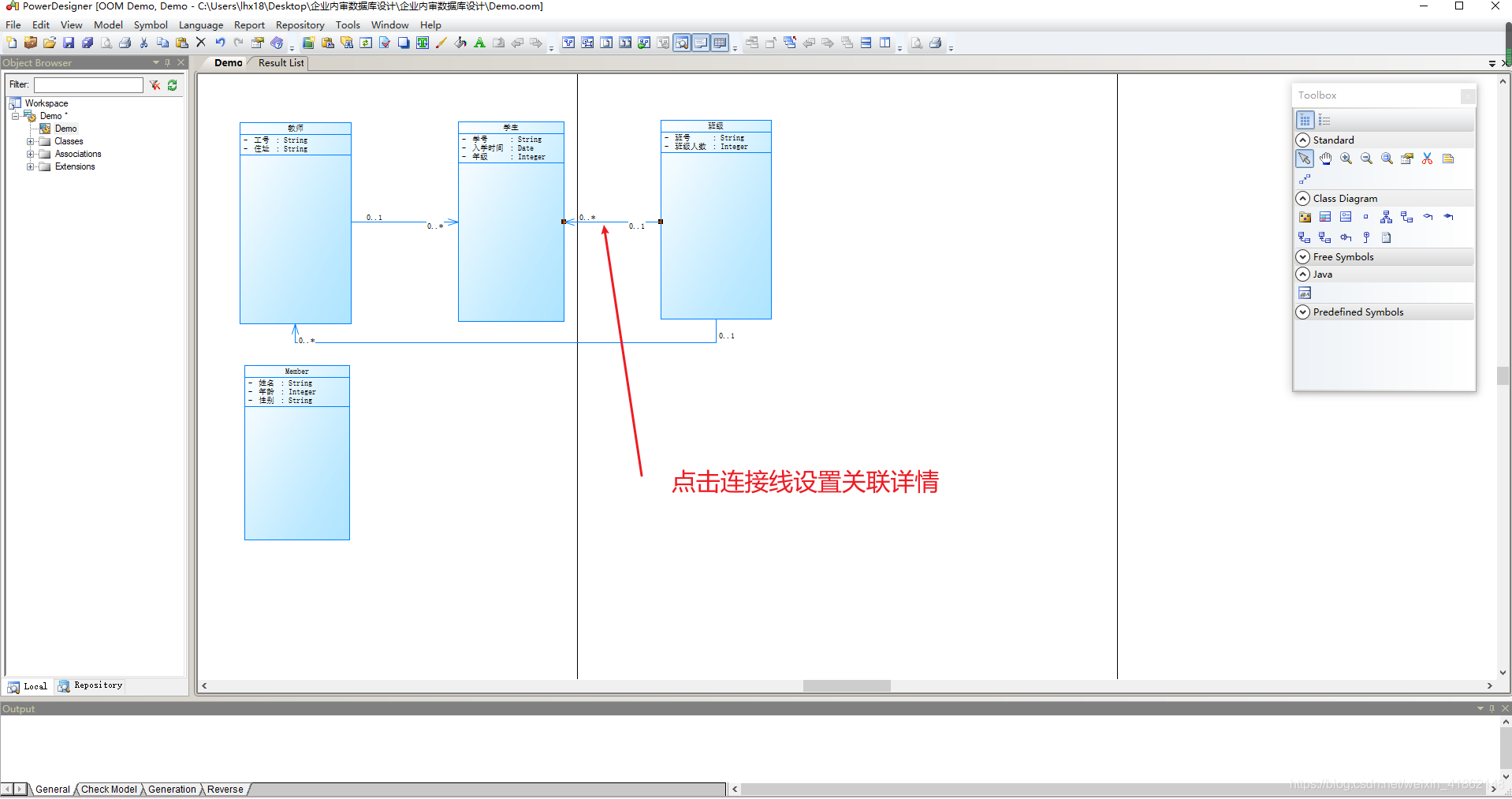

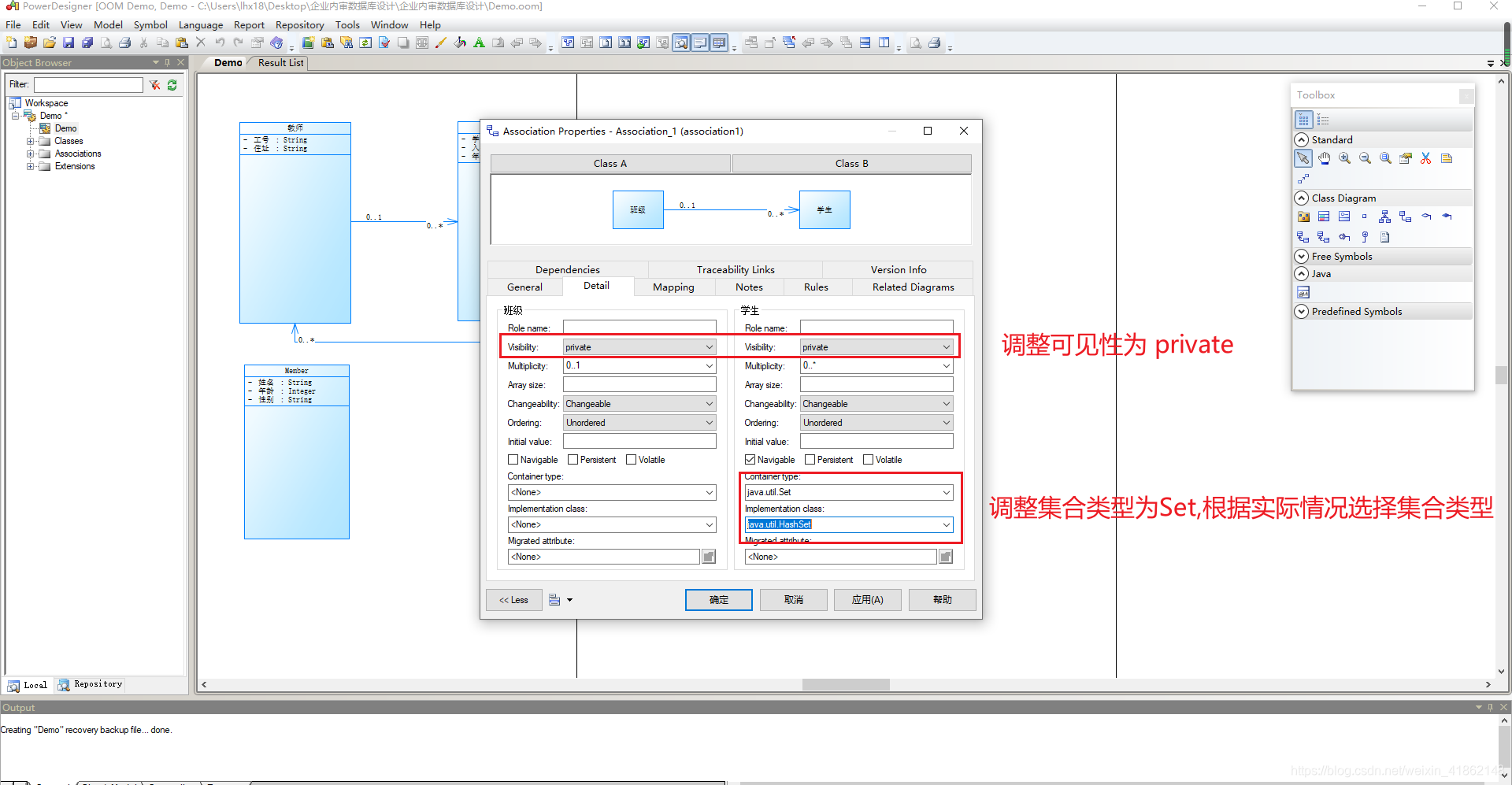

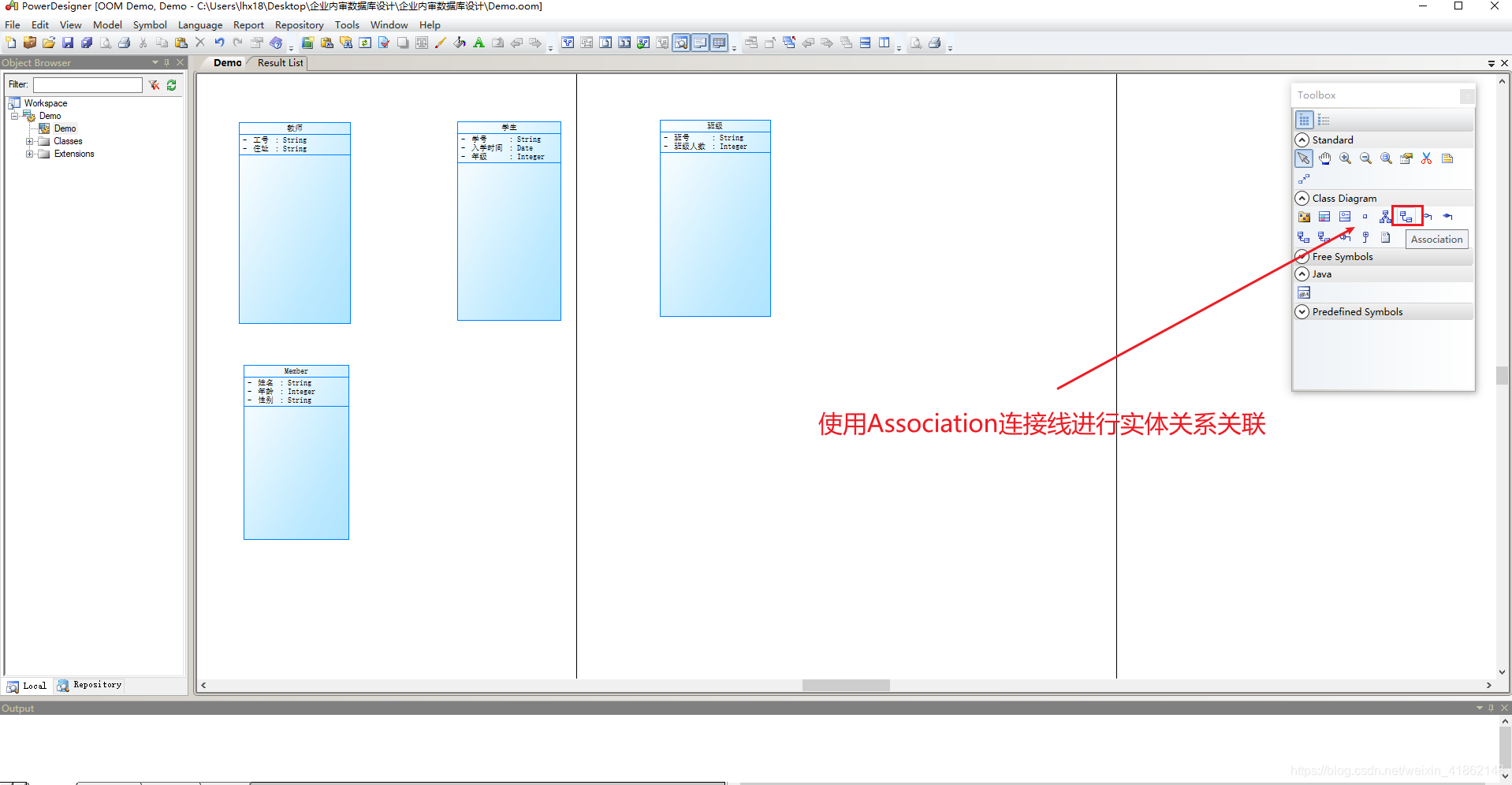

设置实体关联

在这里插入图片描述

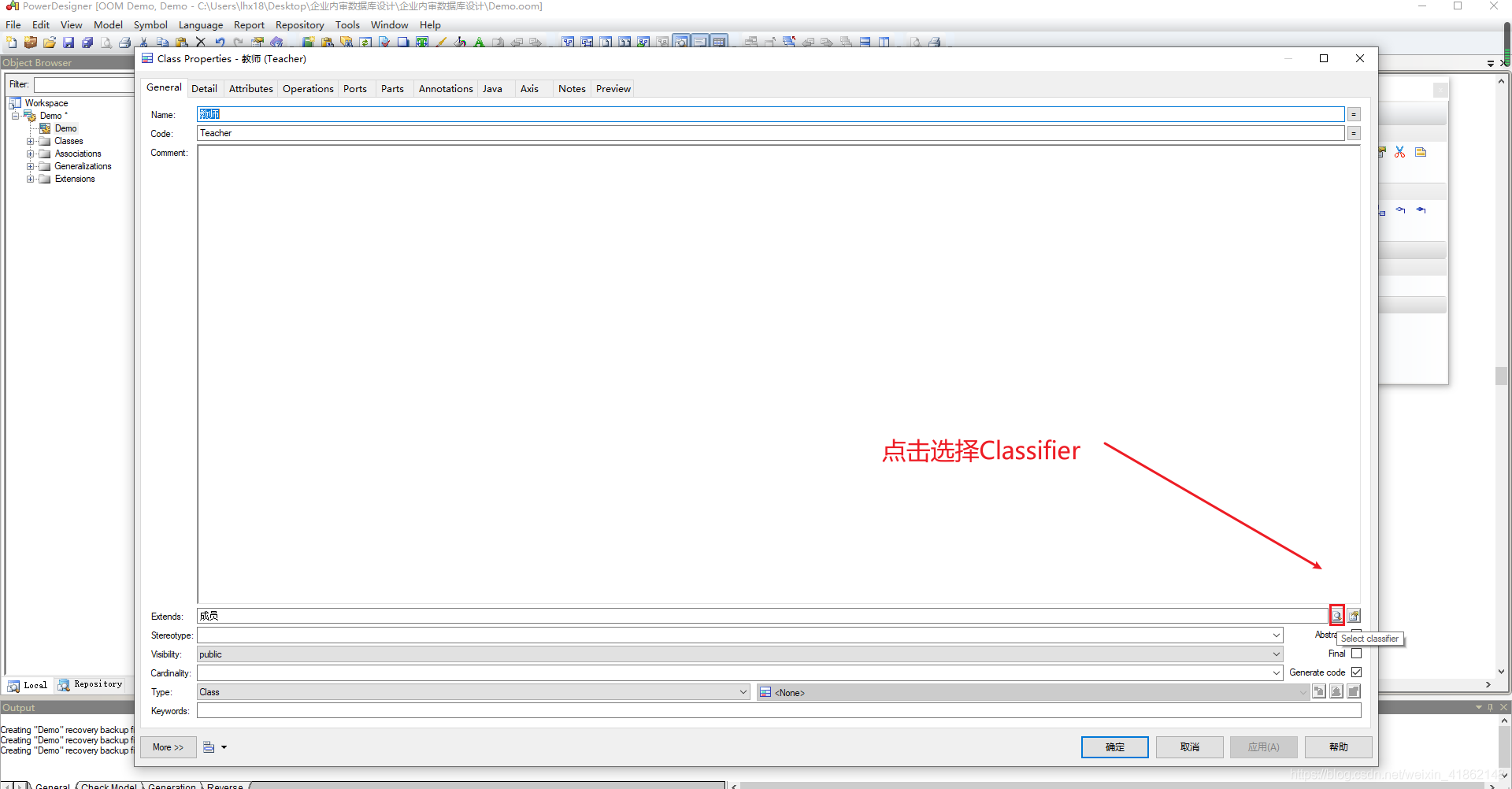

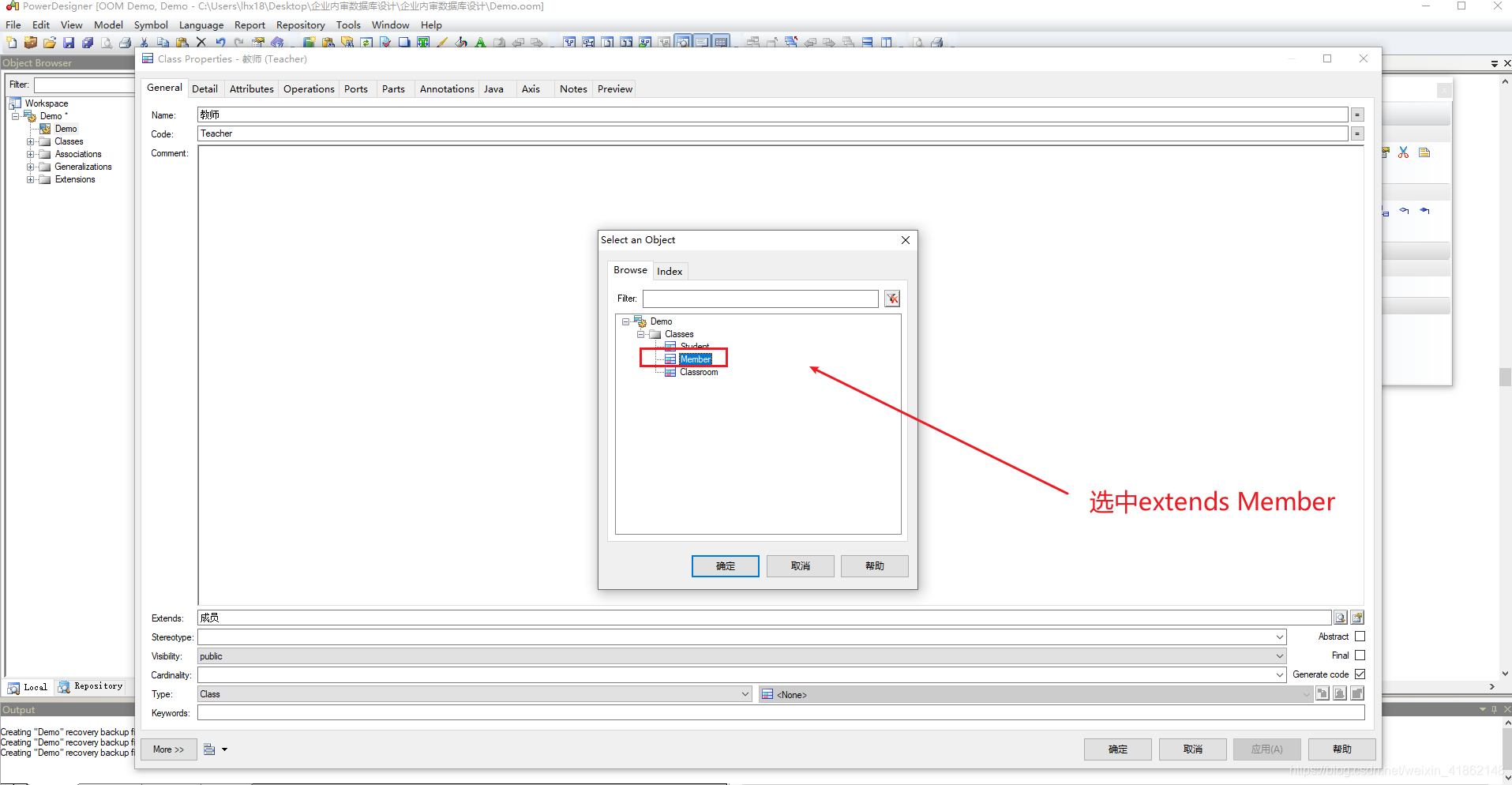

设置实体继承关系

在这里插入图片描述

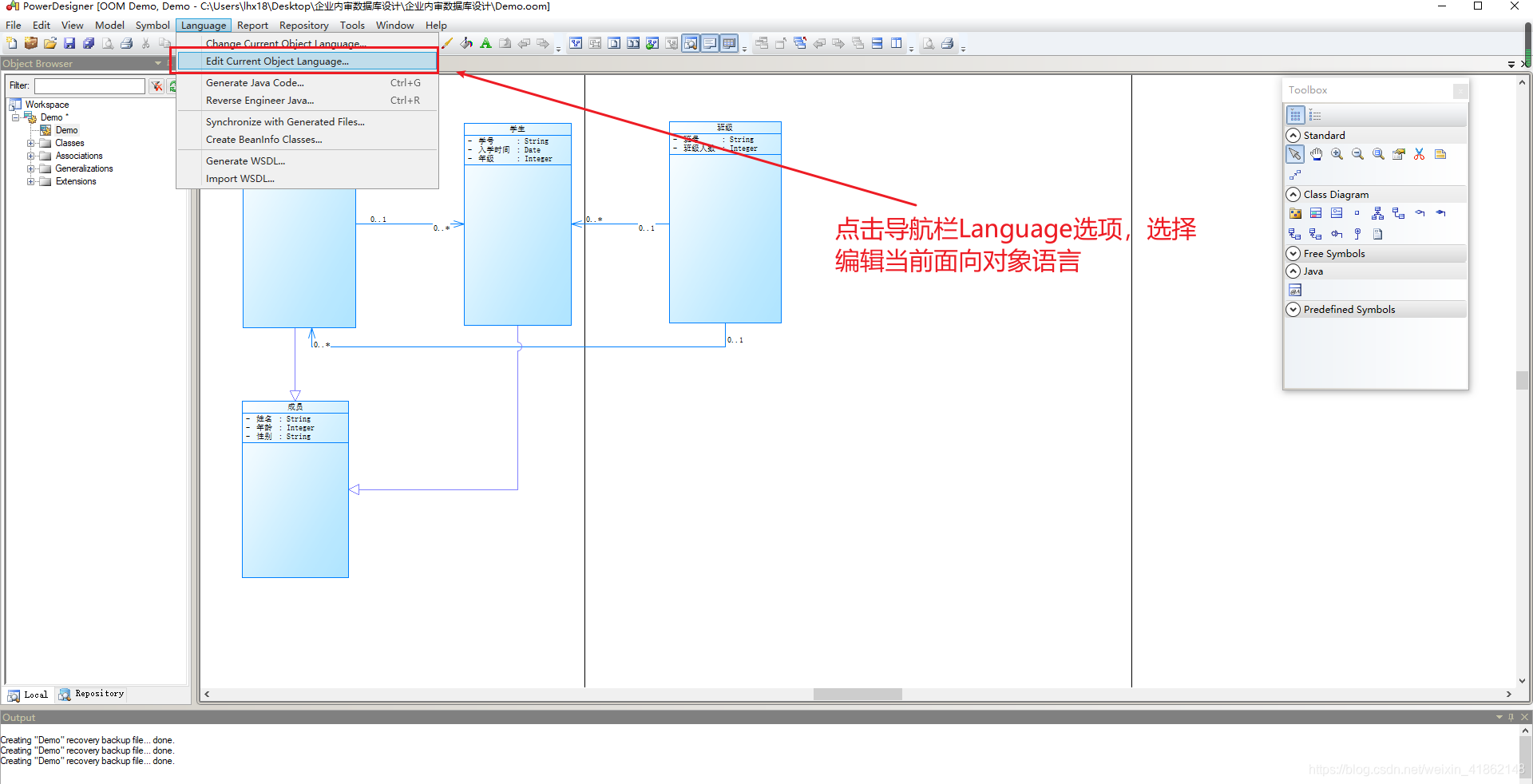

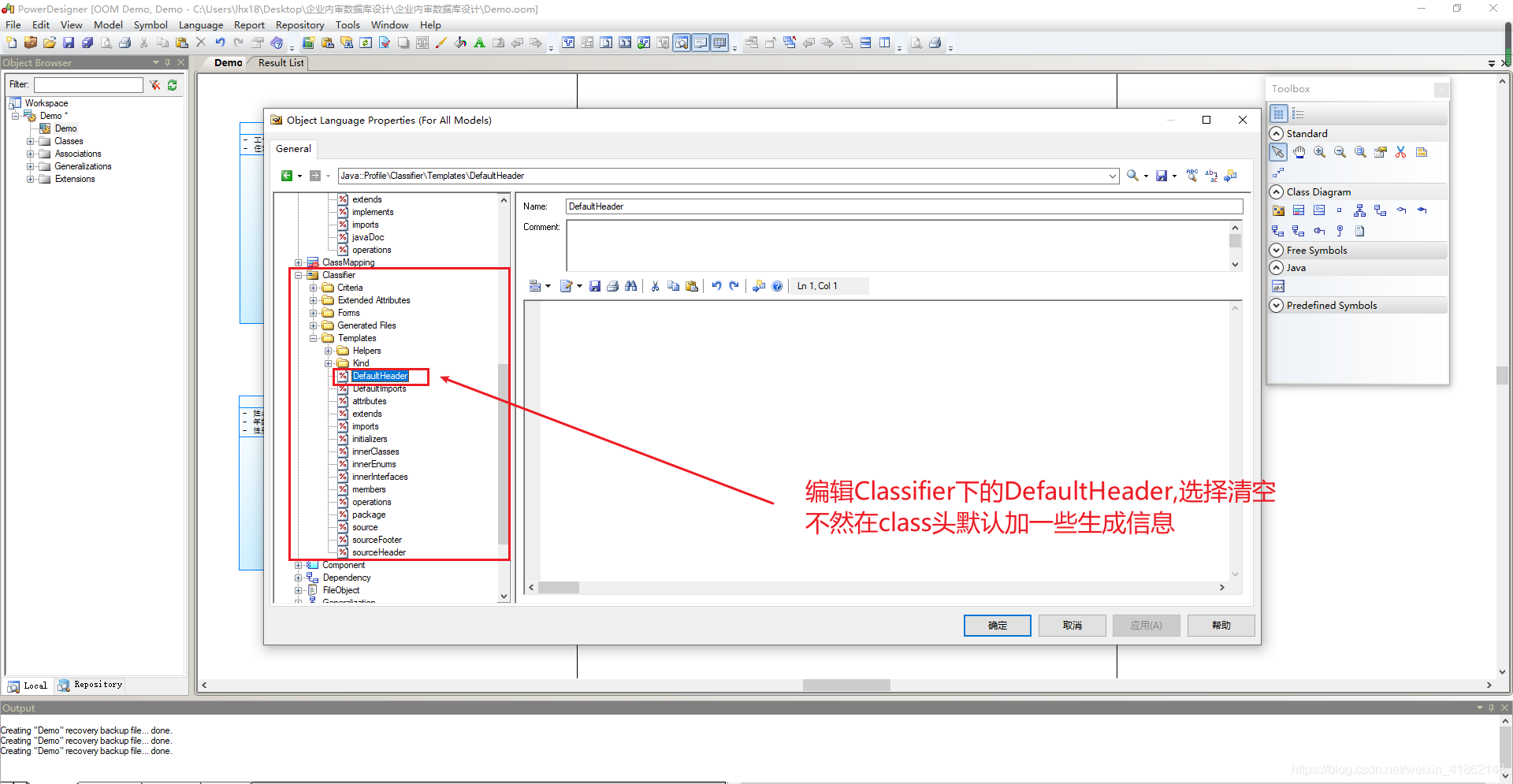

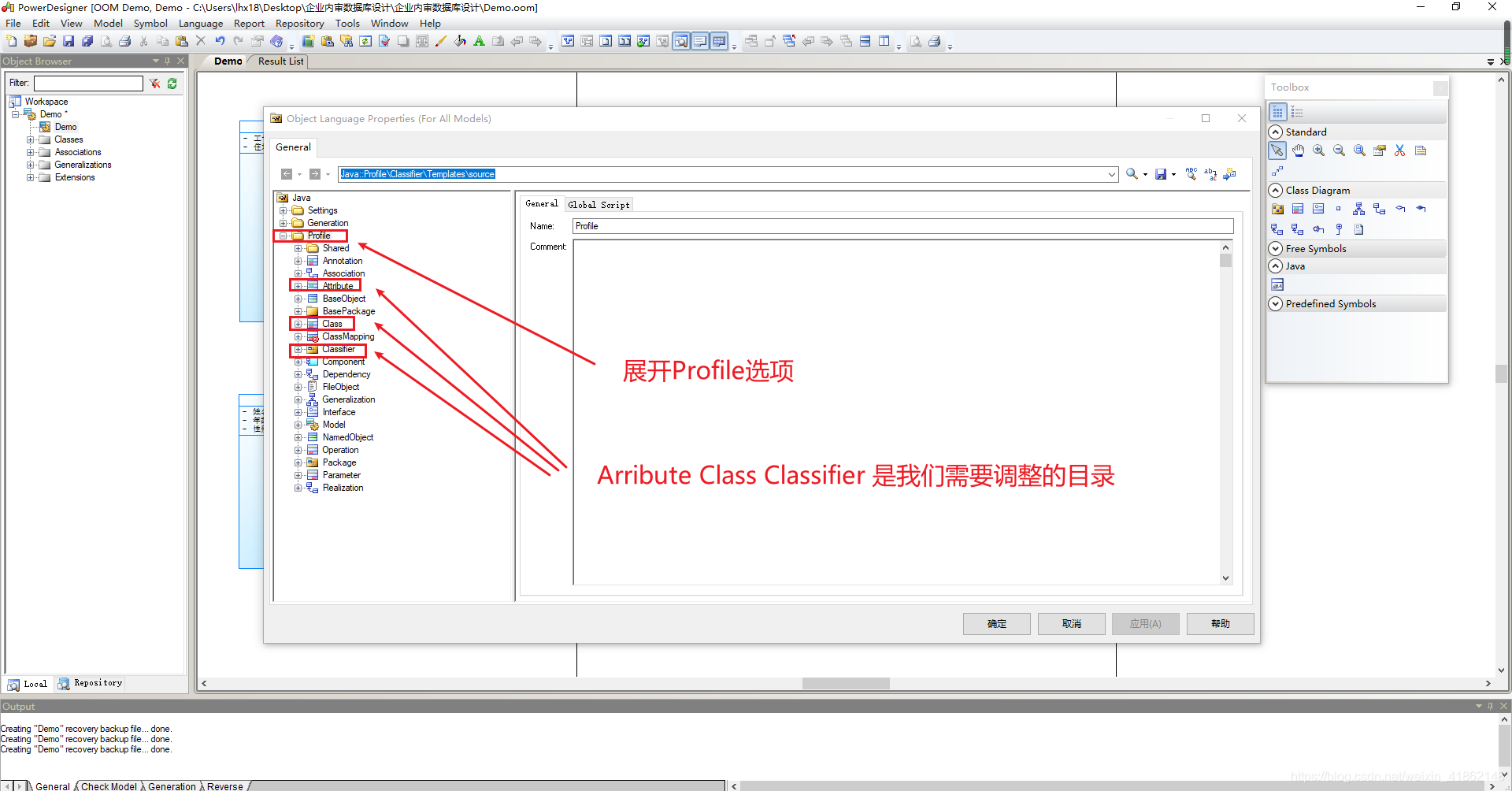

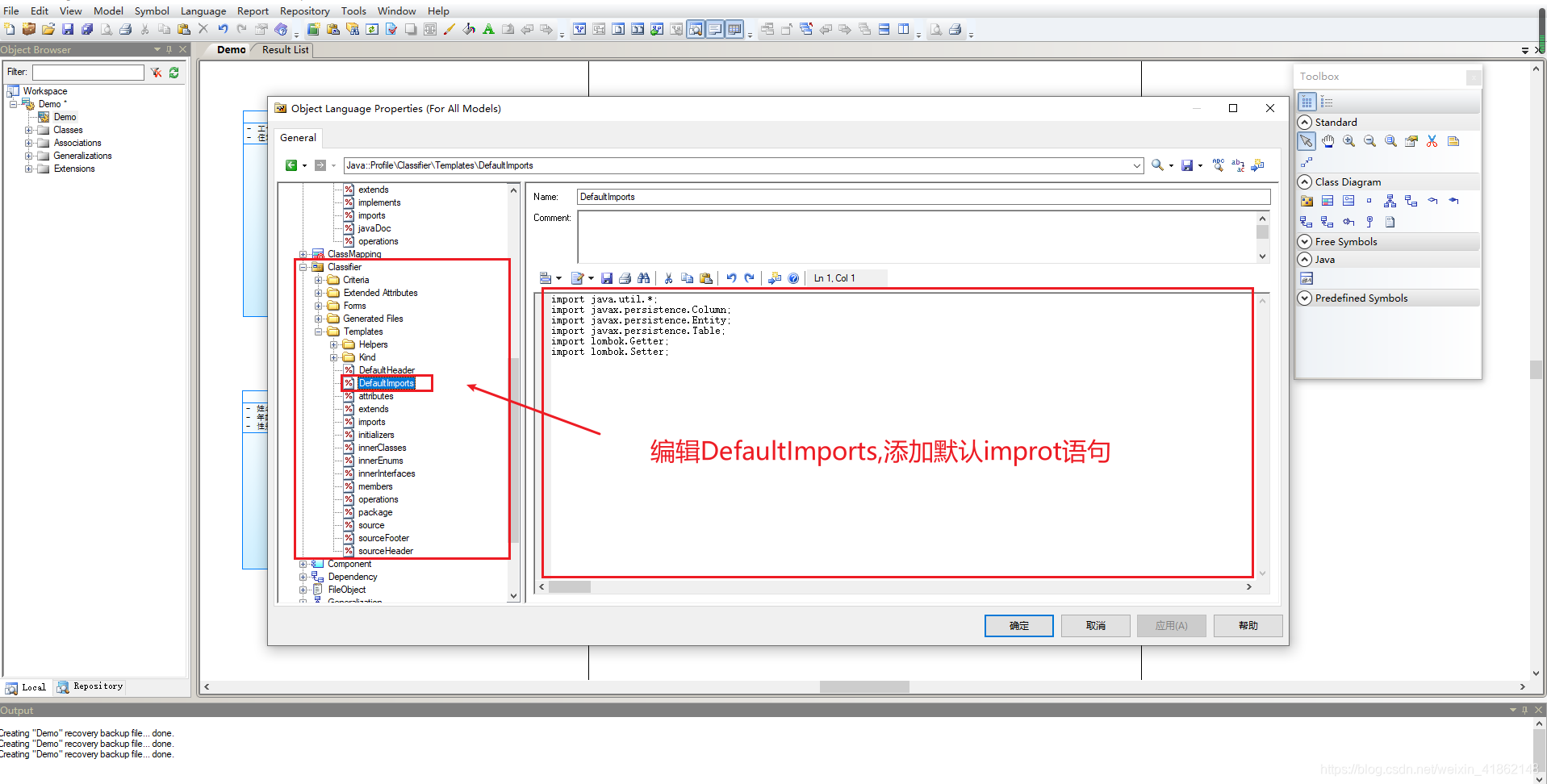

设置实体生成模板

在这里插入图片描述

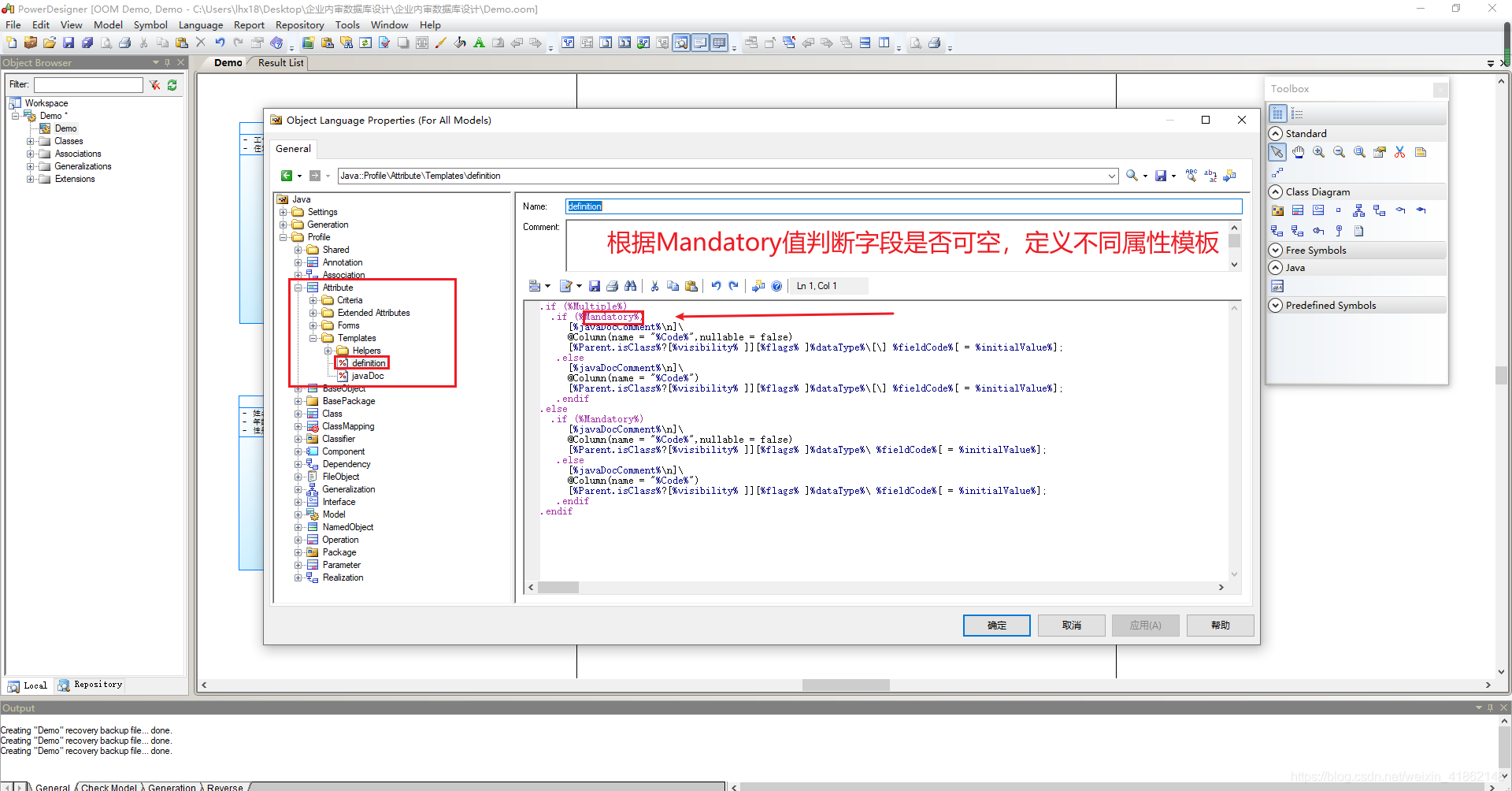

.if (%Multiple%)
  .if (%Mandatory%)
     [%javaDocComment%\n]\
     @Column(name = "%Code%",nullable = false)
     [%Parent.isClass%?[%visibility% ]][%flags% ]%dataType%\[\] %fieldCode%[ = %initialValue%];
   .else
     [%javaDocComment%\n]\
     @Column(name = "%Code%")
     [%Parent.isClass%?[%visibility% ]][%flags% ]%dataType%\[\] %fieldCode%[ = %initialValue%];
   .endif
.else
  .if (%Mandatory%)
     [%javaDocComment%\n]\
     @Column(name = "%Code%",nullable = false)
     [%Parent.isClass%?[%visibility% ]][%flags% ]%dataType%\ %fieldCode%[ = %initialValue%];
   .else
     [%javaDocComment%\n]\
     @Column(name = "%Code%")
     [%Parent.isClass%?[%visibility% ]][%flags% ]%dataType%\ %fieldCode%[ = %initialValue%];
   .endif
.endif

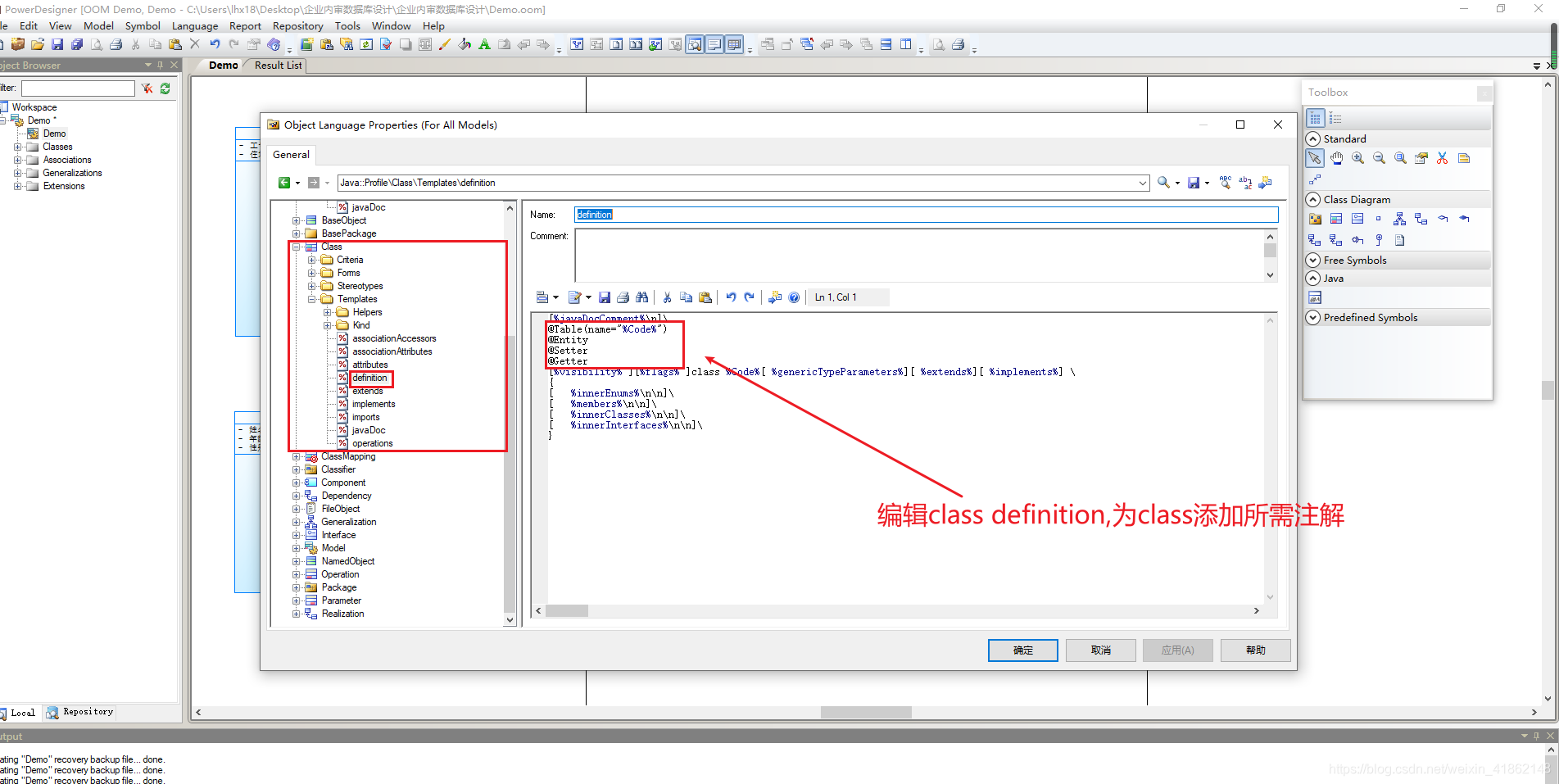

在这里插入图片描述

[%javaDocComment%\n]\
@Table(name="%Code%")
@Entity
@Setter
@Getter
[%visibility% ][%flags% ]class %Code%[ %genericTypeParameters%][ %extends%][ %implements%] \
{
[   %innerEnums%\n\n]\
[   %members%\n\n]\
[   %innerClasses%\n\n]\
[   %innerInterfaces%\n\n]\
}

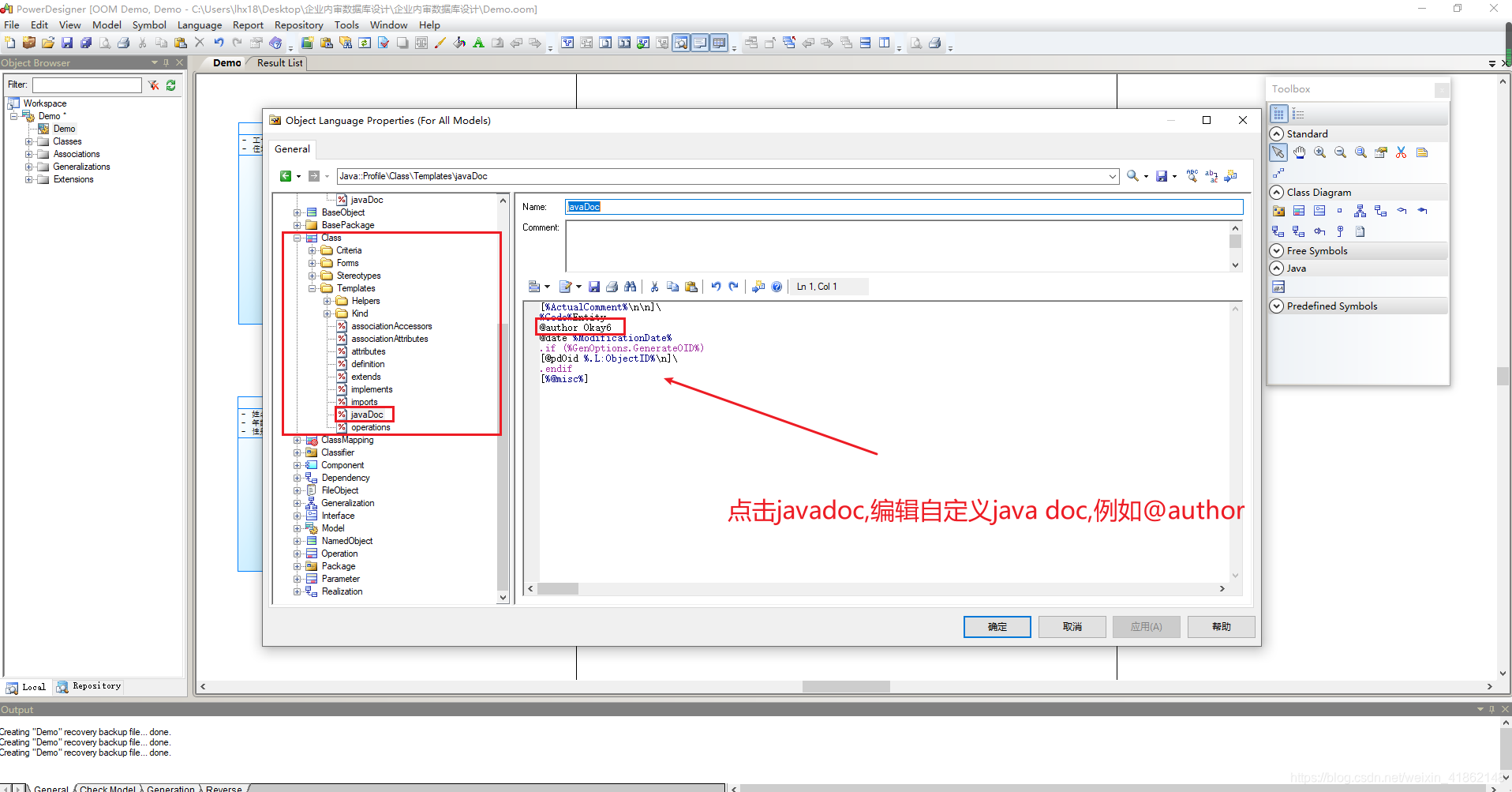

在这里插入图片描述

[%ActualComment%\n\n]\
%Code%Entity
@author Okay6
@date %ModificationDate%

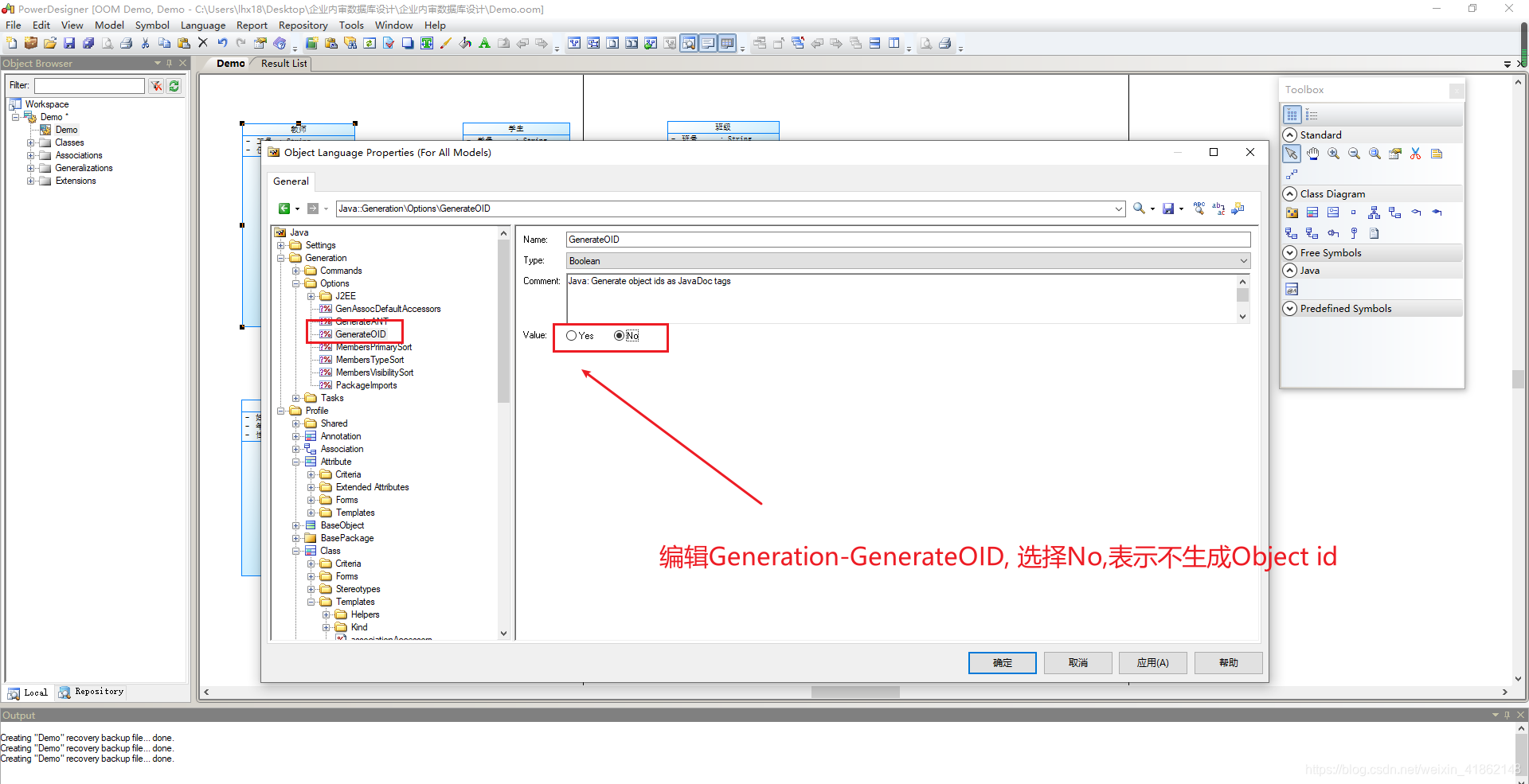

.if (%GenOptions.GenerateOID%)
[@pdOid %.L:ObjectID%\n]\
.endif
[%@misc%]

在这里插入图片描述

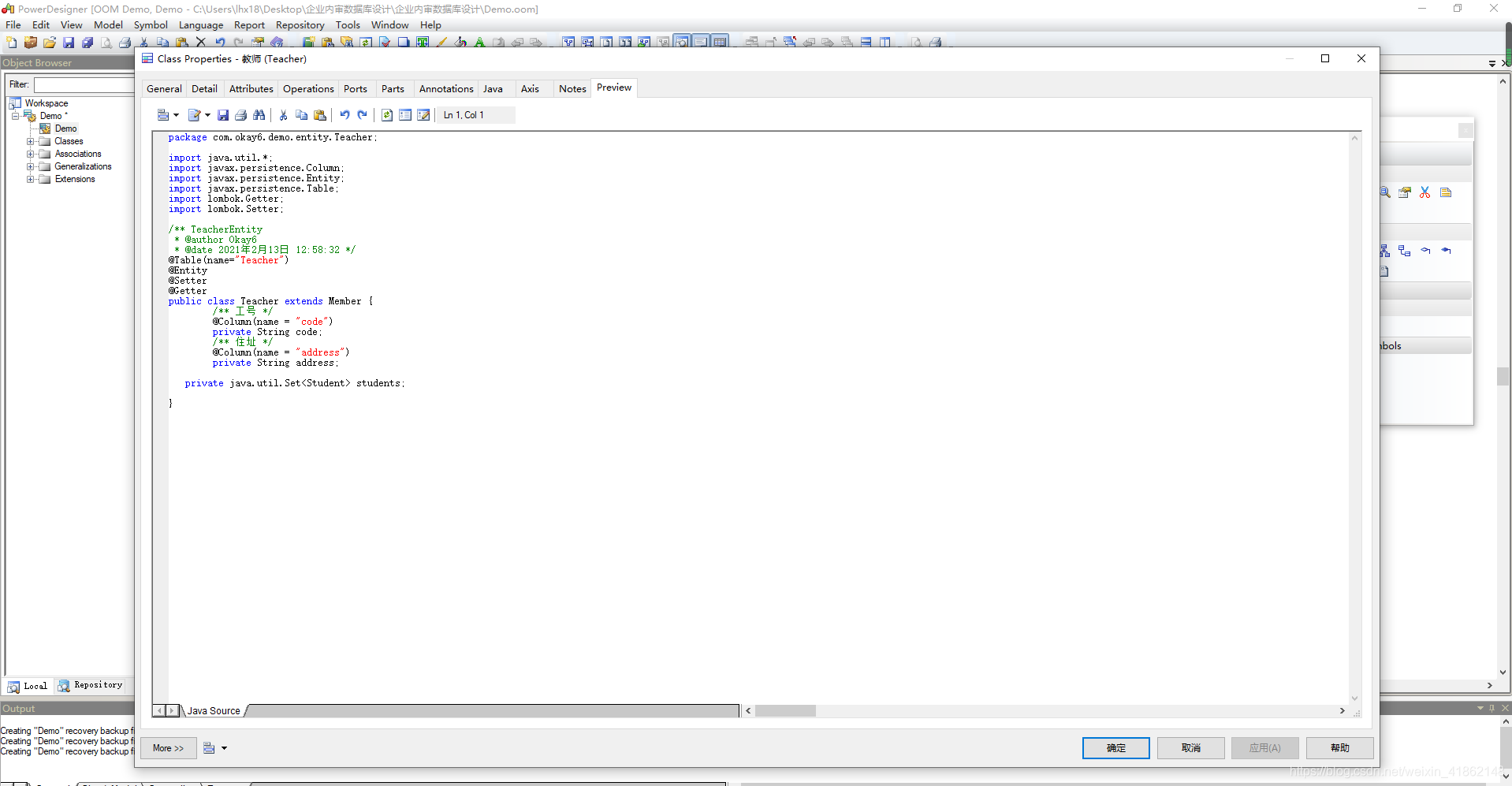

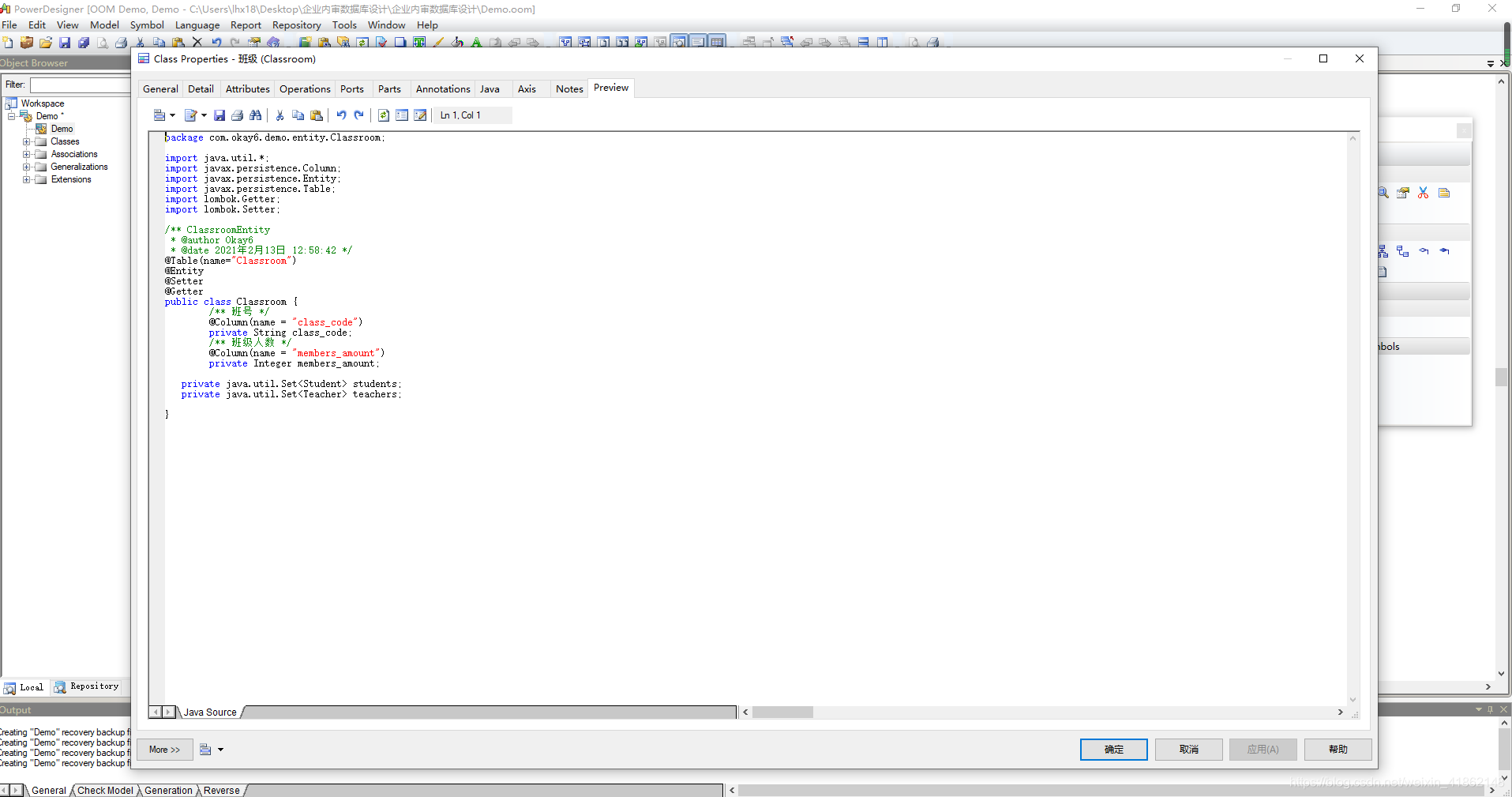

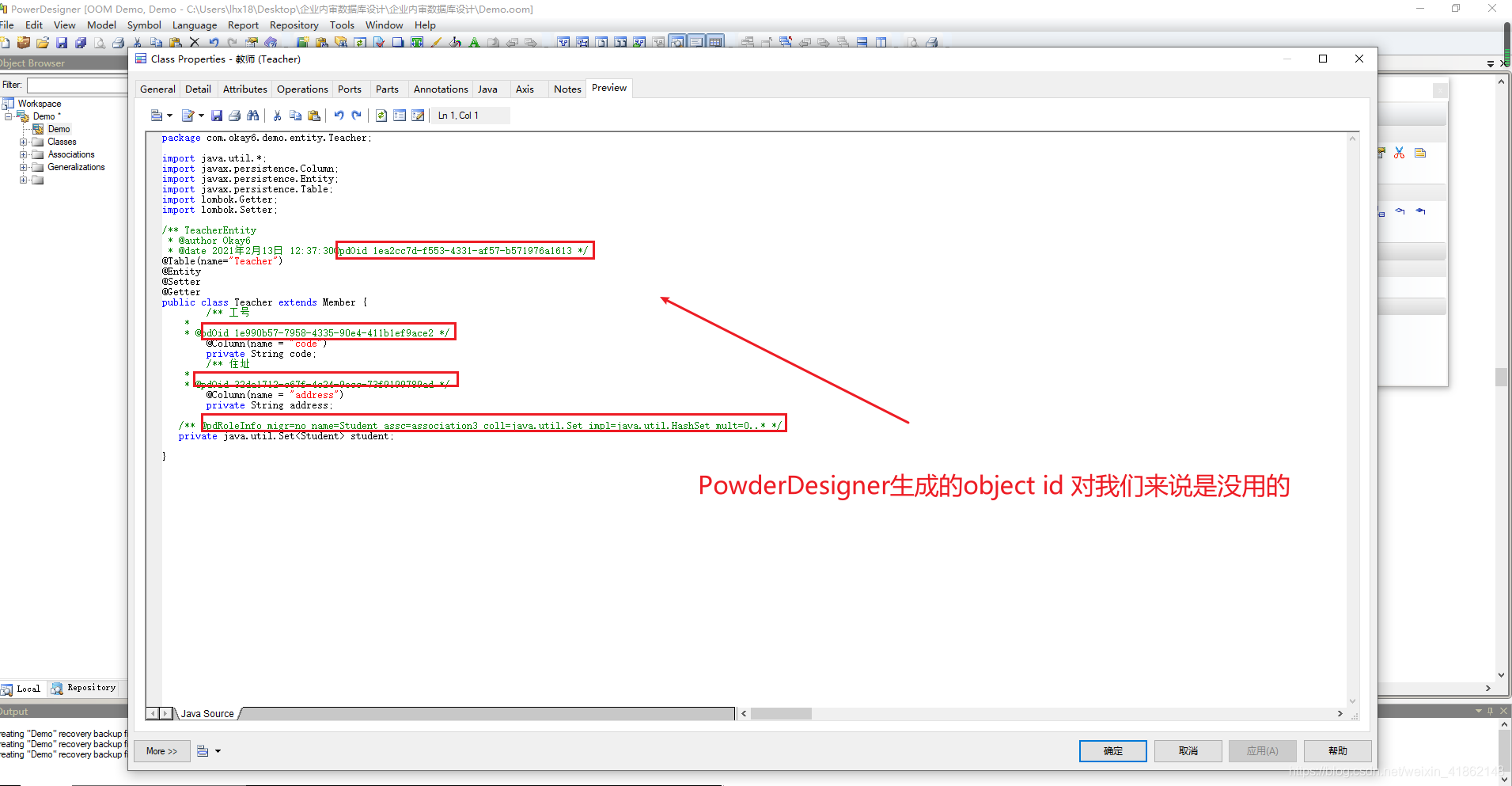

查看预览效果

在这里插入图片描述

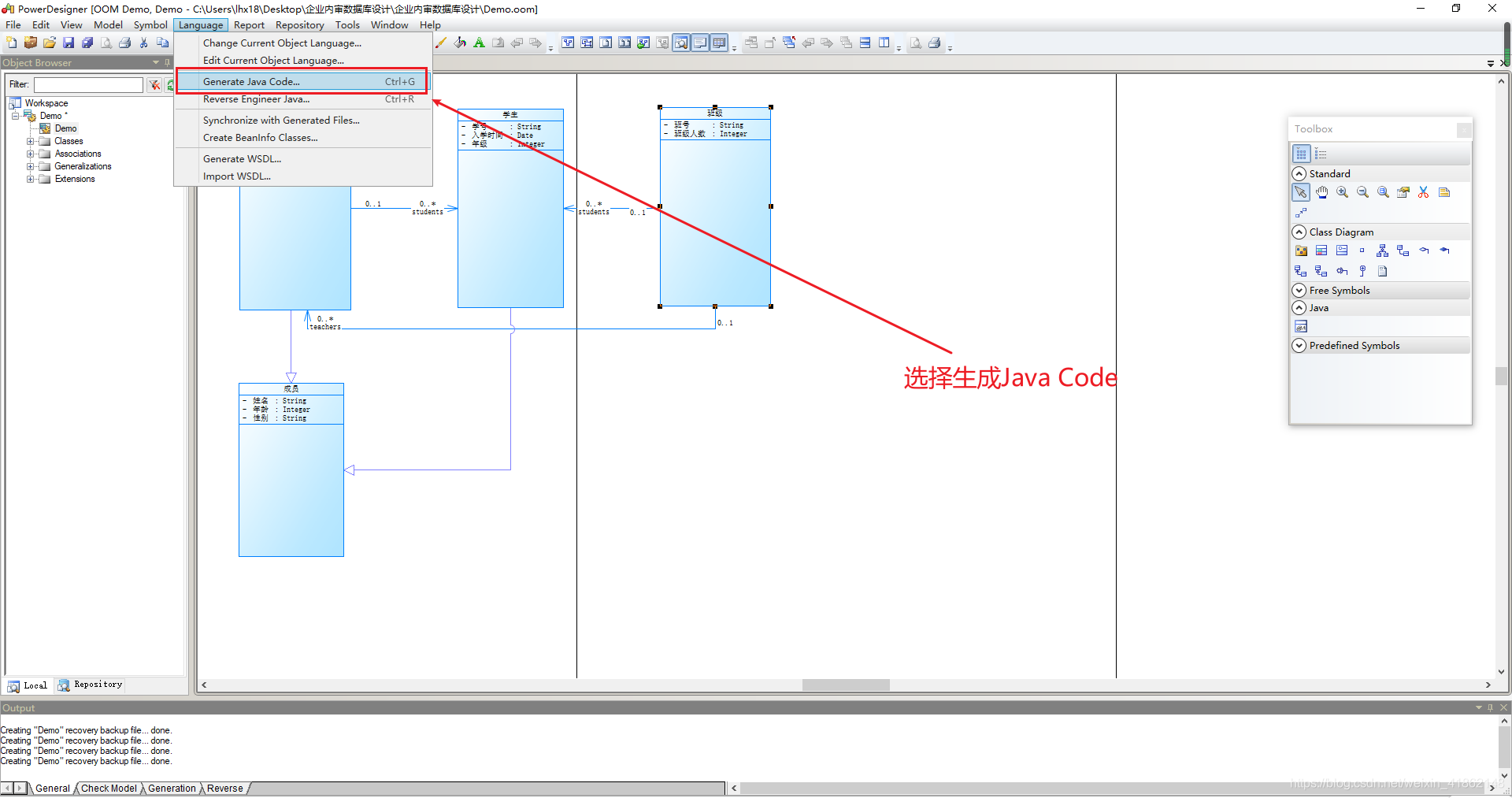

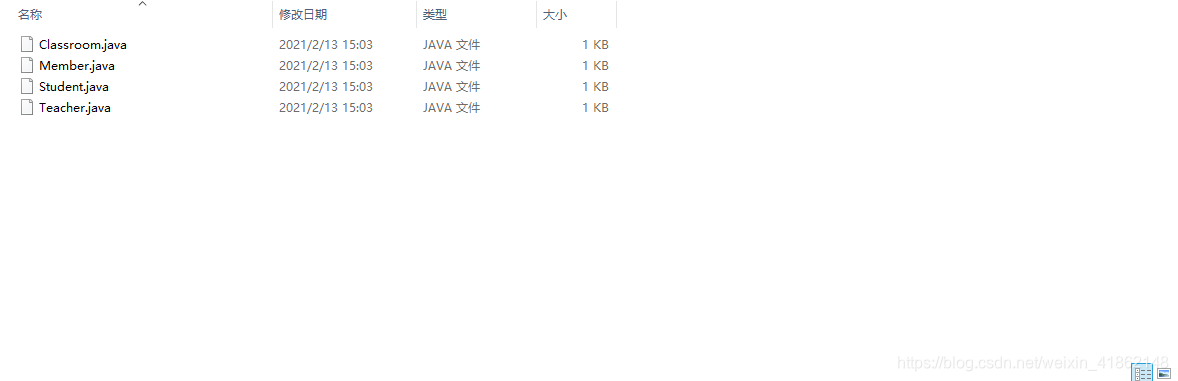

导出Java代码

在这里插入图片描述

后续说明

由于关联的实体注解可能比较复杂，而且很灵活，例如@JoinCloumn或者@JoinTable等，是否使用中间表需要自行决定，所以可以将源码导入工程后自行添加相关注解，到这里，很大一部分工作已经解决了。至少不需要一直Ctrl + c /v。如果文中存在问题，欢迎指出。
