高云GW1NSR-4C开发板M3核串口通信

原创已于 2023-12-17 09:49:46 修改

· 1.5k 阅读

17 ·

版权

文章标签：

#单片机 #嵌入式硬件

于 2023-12-16 22:45:08 首次发布

Verilog 专栏收录该内容

21 篇文章

订阅专栏

文章讨论了在高云M3核应用中使用PLLVR核进行频率计算和适配的方法，包括官方示例中的频率配置，以及针对不同主频和晶振的实际应用注意事项，指出FPGA和MCU间的同步问题以及可能遇到的问题和解决策略。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.PLLVR频率计算

高云的M3核要用到PLLVR核，其输出频率=FCLKIN*(FBDIV_SEL+1)/(IDIV_SEL+1)，但同时要满足FCLKIN*(FBDIV_SEL+1)*ODIV_SEL)/(IDIV_SEL+1)的值在600MHz和1200MHz之间。例如官方示例，其输入频率FCLKIN=50MHz，要输出80MHz，则pllvr_inst.IDIV_SEL = 4，pllvr_inst.FBDIV_SEL = 7，pllvr_inst.ODIV_SEL = 8，计算可知50*(7+1)/(4+1)=80，同时50*(7+1)*8/(4+1)=640，满足要求。

2.官方代码在27M时钟下的适配

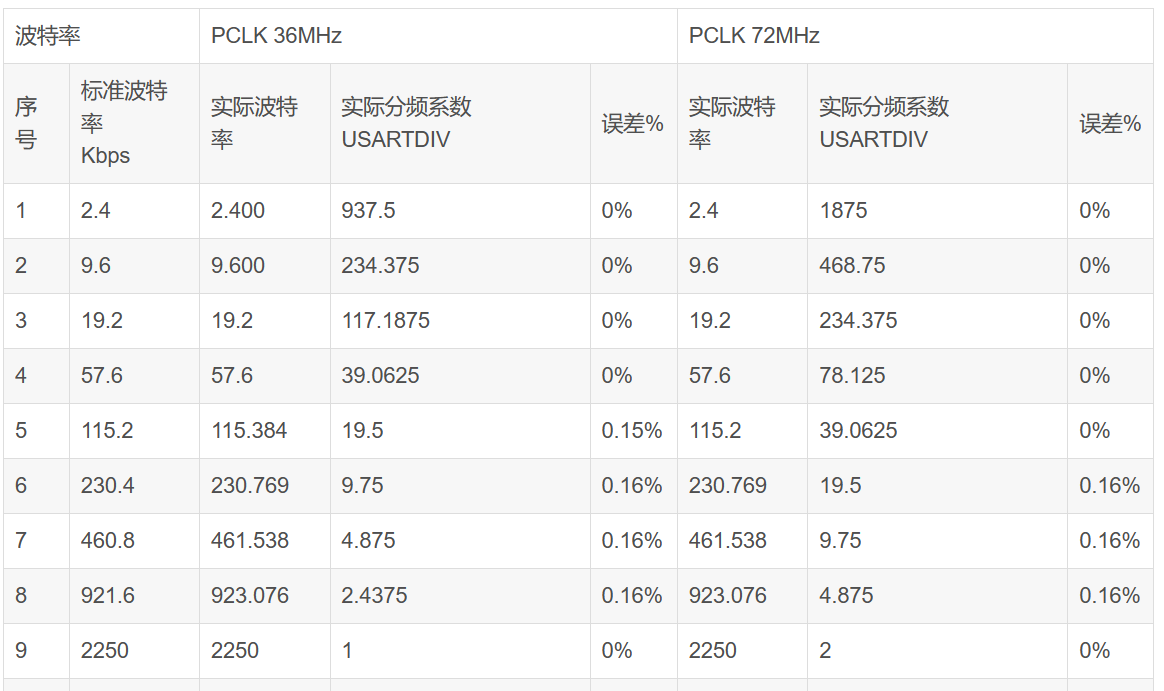

已知主频和波特率之间的误差如下：

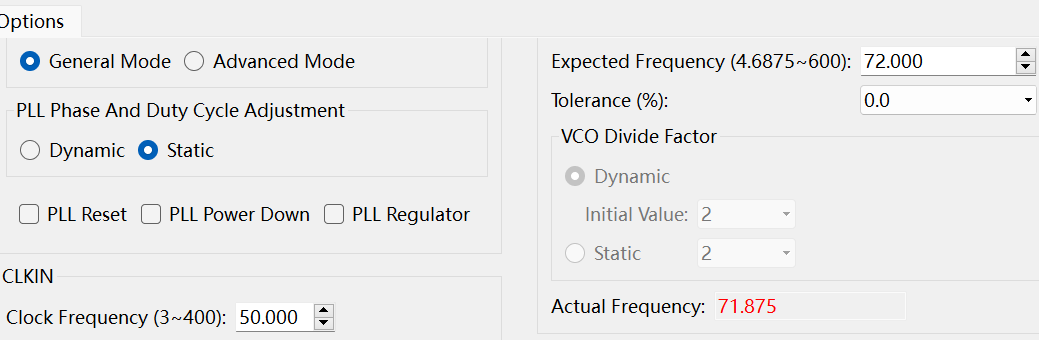

取115200bps，选择72M主频，50M输入频率下，PLLVR配置，可以看出实际频率只能是71.875M：

相应参数如下：

defparam pllvr_inst.IDIV_SEL =15;
defparam pllvr_inst.FBDIV_SEL = 22;
defparam pllvr_inst.ODIV_SEL = 16;

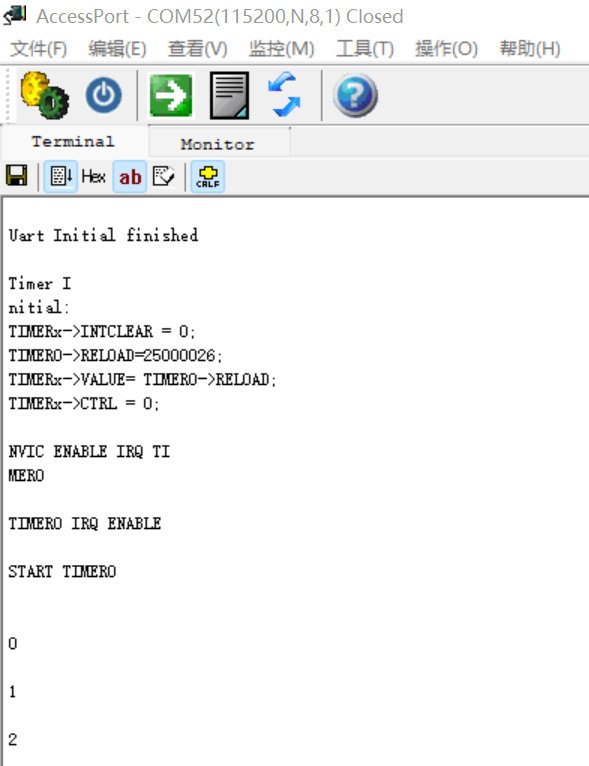

已知高云GW1NSR-4C开发板板载时钟为27M，根据以上参数，可知其实际频率为27*(22+1)/(15+1)=38.8125，同时有27*(22+1)*16/(15+1)=621，满足大于600小于1200的要求。以上是FPGA工程的修改，MCU工程进行相应的修改，打开\EMPU(GW1NS-4C)_V1.2\ref_design\MCU_RefDesign\Keil_RefDesign\uart\SYSTEM\system_gw1ns4c.c文件第65行找到 #define __XTAL，把值改为77625000。编译EMPU(GW1NS-4C)_V1.2\ref_design\MCU_RefDesign\Keil_RefDesign\uart\PROJECT下的uart工程，上传，串口调试助手测试效果如下：

FPGA工程中gowin_pllvr.v文件的defparam pllvr_inst.FCLKIN参数为输入频率，但不宜直接更改，必须按照以上计算以符合规范。也就是说，虽然FPGA工程代码所写晶振频率50M，但实际用的是27M，PLL输出频率38.8125M，而MCU工程则按照38.8125M（晶振为77.625M）主频配置。另外要特别注意，PLL输出频率不要超过80M，否则有很大可能导致MCU无法运行。

3.PLLVR主频特别说明

高云M3内核应用时，需要PLLVR核，默认时钟输入为50M，若根据开发板实际改为27M，经广泛测试，有可能会出现不可预料的问题：(1)MCU无法启动；(2)MCU可以硬启动(即上电启动)，但reset按键会导致死机；(3)串口无法通信。而且这些问题随机出现，甚至不同开发板出现的问题都不同。故而，代码中保持50M输入频率不变，MCU编程中根据实际对主频作出调整。

4.官方代码

Embedded M3 Hard Core in GW1NS-4C - 科技 - 广东高云半导体科技股份有限公司 (gowinsemi.com.cn)

5.pllvr另外一种设置方法
