图形对象是 MATLAB用来创建可视化数据的组件。每个对象都有一个名为句柄的唯一标识符。使用该句柄，您可以通过设置对象属性来操作现有图形对象的特征

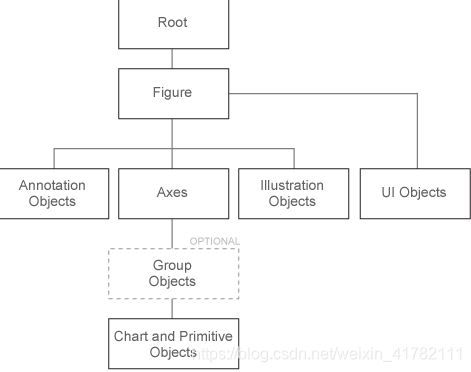

一、各个对象间的层次结构

图形对象按层次结构组织（层次结构本身反映出对象之间的包含关系）：

ROOt:：即电脑屏幕

Figure：图窗（窗口）

Axes:坐标区（axis属于axes，坐标区包含线条、文本、图例以及其他用于表示图形的对象）坐标区是表示 x、 y 和 z 坐标区标度、刻度线、刻度标签、坐标区标签等对象的单个对象。

对象间的关系保存在 Parent 和 Children 属性中。使用这种父子关系可以找到其他对象句柄。如：

plot(rand(5))
ax = gca;
ax.Children

% 指定绘制图形的父级
hg = hggroup;
plot(rand(5),'Parent',hg)

二、各个对象的属性查询。搜索 “图形对象属性”，可以查询所有对象的属性。

或者使用get(object) 返回对象属性及其当前值列表。通过元胞数组查询多个属性。

也可以使用gobjects 命令预分配图形对象数组

objarray = gobjects(1,5);
objarray(1) = f;
objarray(2) = ax;
objarray(3) = p;
objarray(4) = txt1;
objarray(5) = txt2;
objarray

三、访问对象的属性值

标量对象变量：object.ProperyName object 为图形对象的句柄，如：h = plot(1:10); h.Color (注意大小写！)
