STM32H7 DMA 传输异常

最新推荐文章于 2025-04-11 13:33:12 发布
最新推荐文章于 2025-04-11 13:33:12 发布
阅读量1.7k 收藏 13
点赞数 2
分类专栏： 有关STM32的一些东西
原文链接：https://www.stmcu.org.cn/document/detail/index/id-219060
版权
在使用STM32H7系列的ADC、TIM和DMA时遇到DMA无法获取ADC数据的问题。本文通过深入研究，找到问题根源及解决办法，并分享了ST官方文档STM32_DMA_abnormal_transmission.pdf中的关键信息。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

简介：之前使用stm32h7系列的 adc + tim + dma的过程中发现dma无法获取adc的数据，经过长时间的搜索资料后发现问题与解决方案，

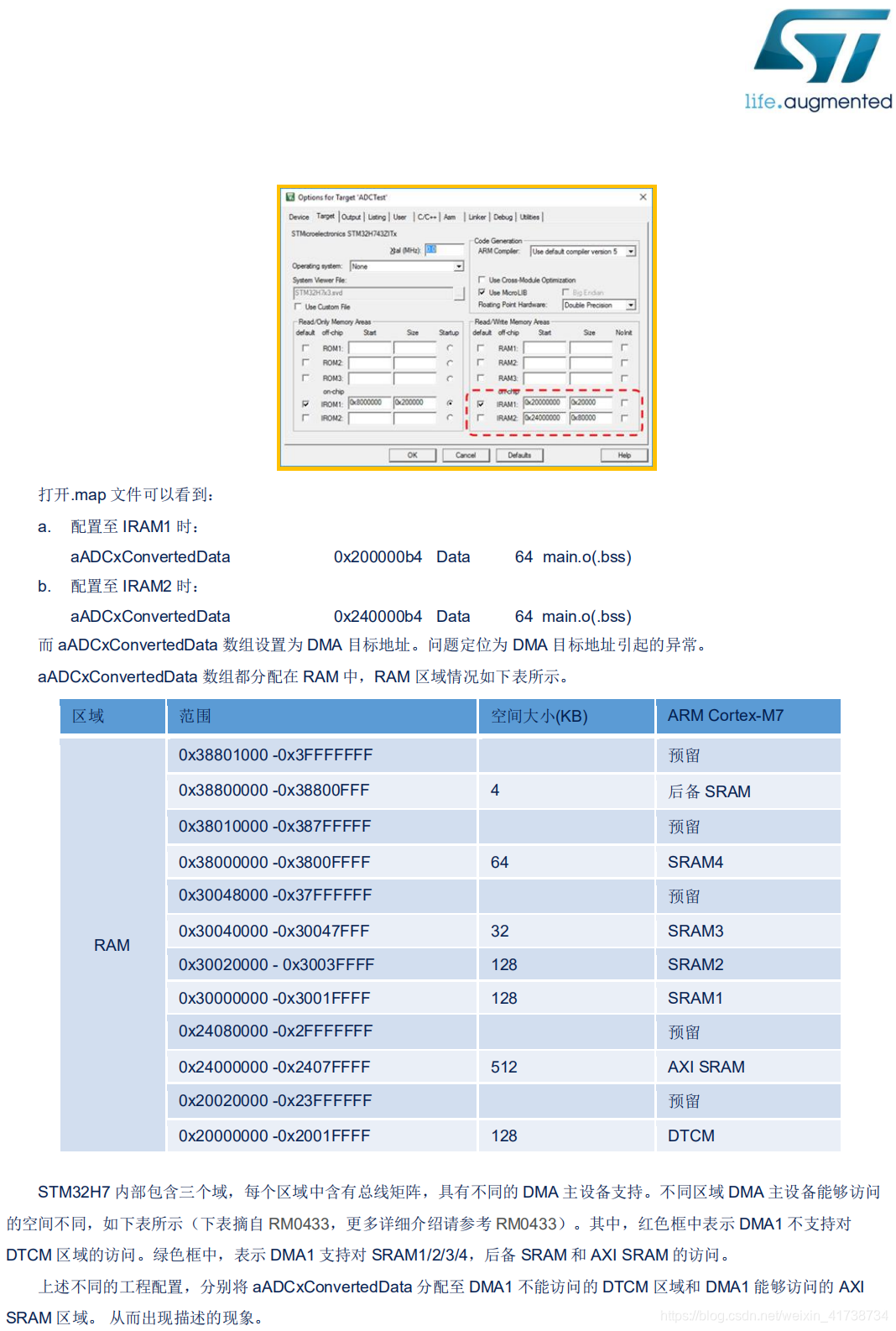

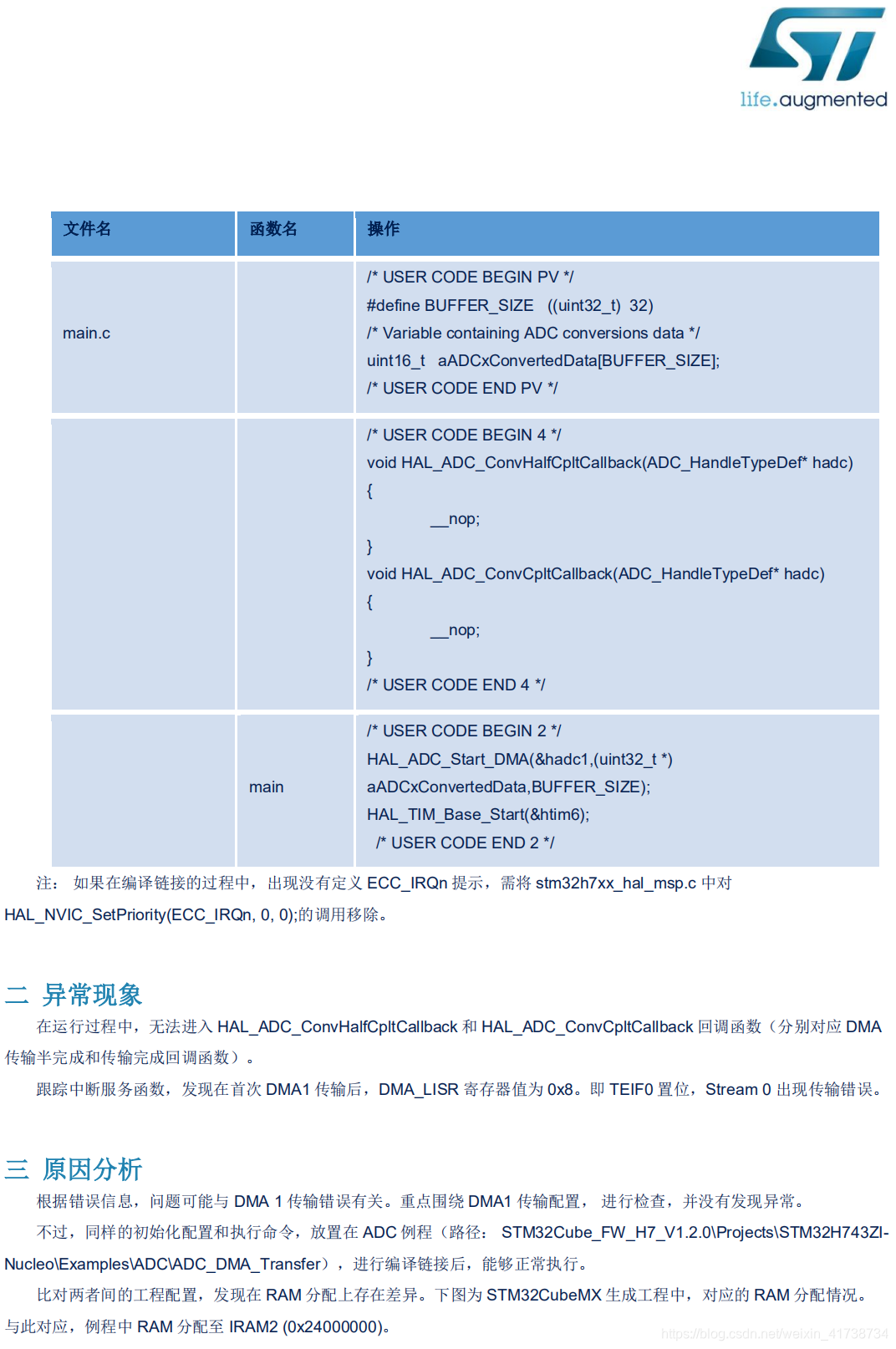

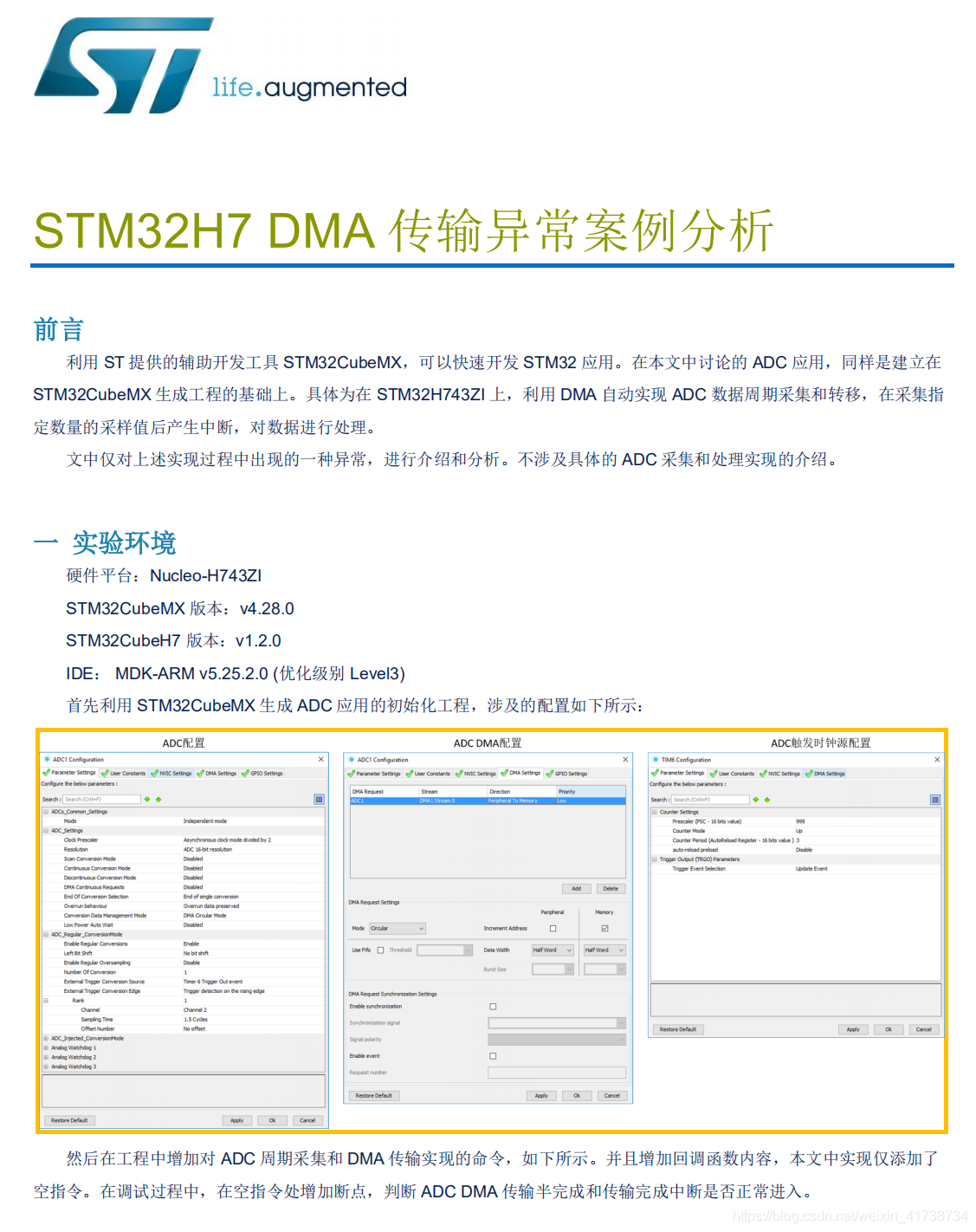

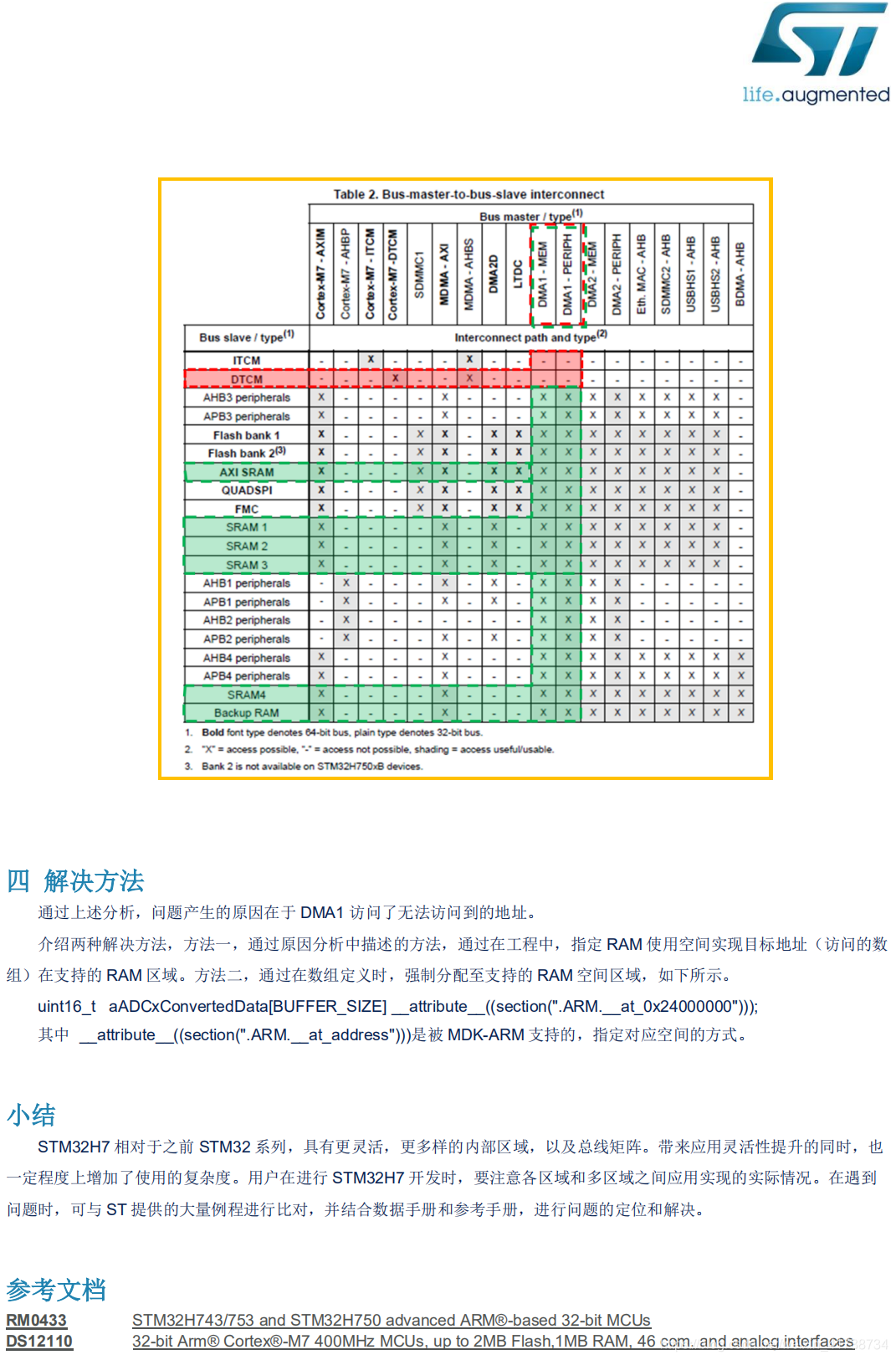

以下文档截图来自ST官网的STM32_DMA_abnormal_transmission.pdf
如下：

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
