目的：

配置内核，编译lcd模块，编译内核，在jz2440目标板上成功装载lcd内核模块

准备	作用
虚拟机版本ubuntu-16.04.2	编译程序
FileZilla	虚拟机与PC机间文件传输
tftpd32	目标机TFTP传输文件给PC机
jz2440v3目标机	实验开发板
PC机win10	——
MobaXterm_Personal_10.4	串口通信工具

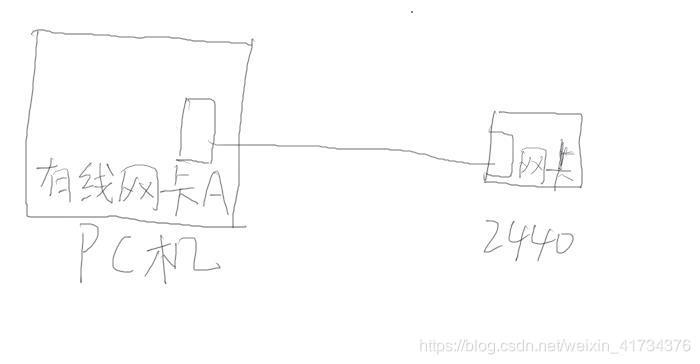

实物连接：

步骤：

1、打开虚拟机，搜索terminal，打开命令行终端输入界面。

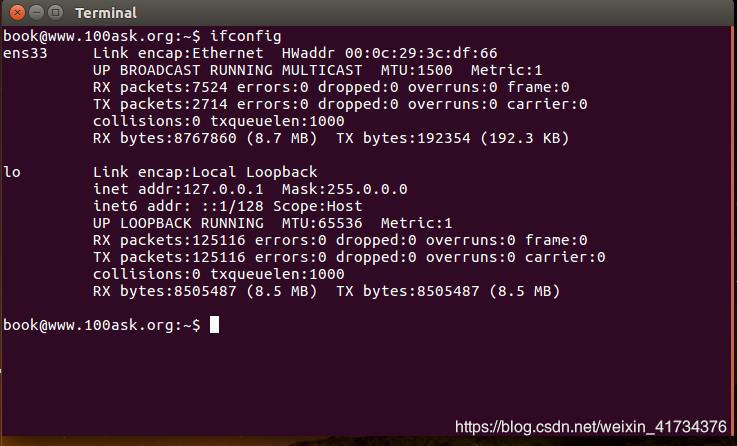

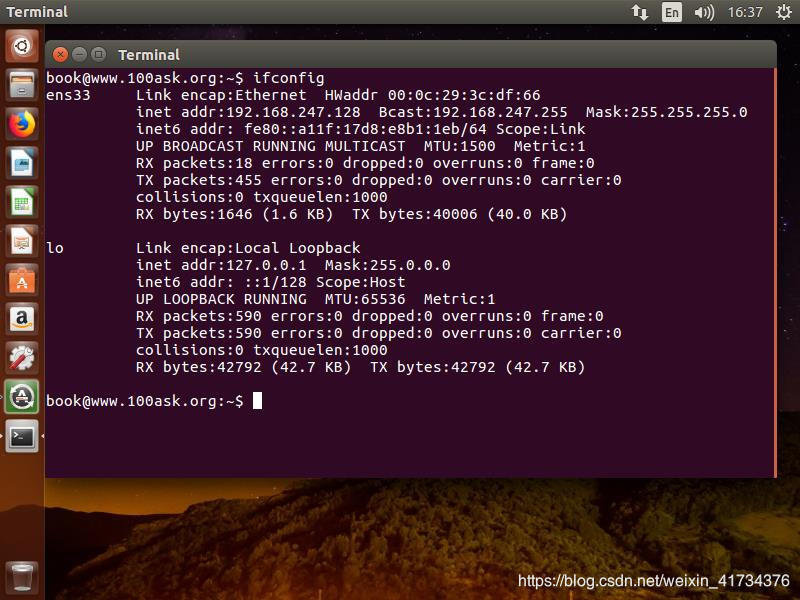

2、输入ifconfig查看虚拟机IP信息，如果ip地址没有显示，如下：

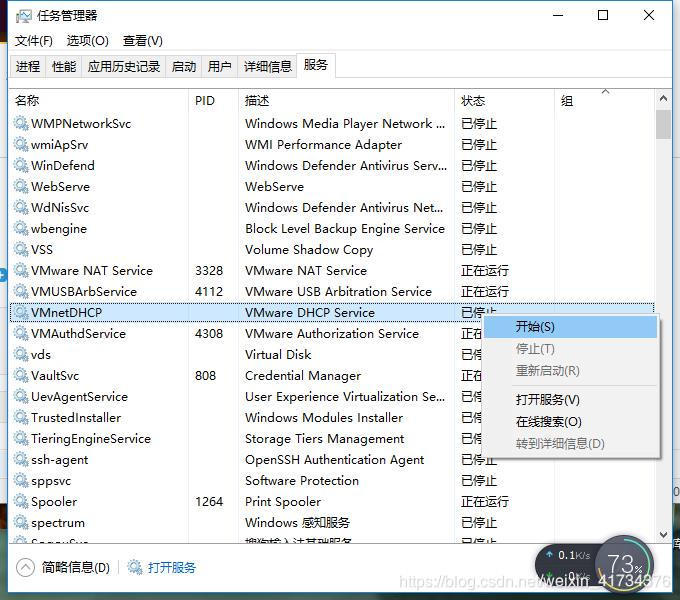

打开你的任务管理器，确定你的虚拟机服务是否都处于正在运行状态，并确认你的wifi是打开状态的。

3、读出虚拟机IP为：192.168.247.128（可能不一样）

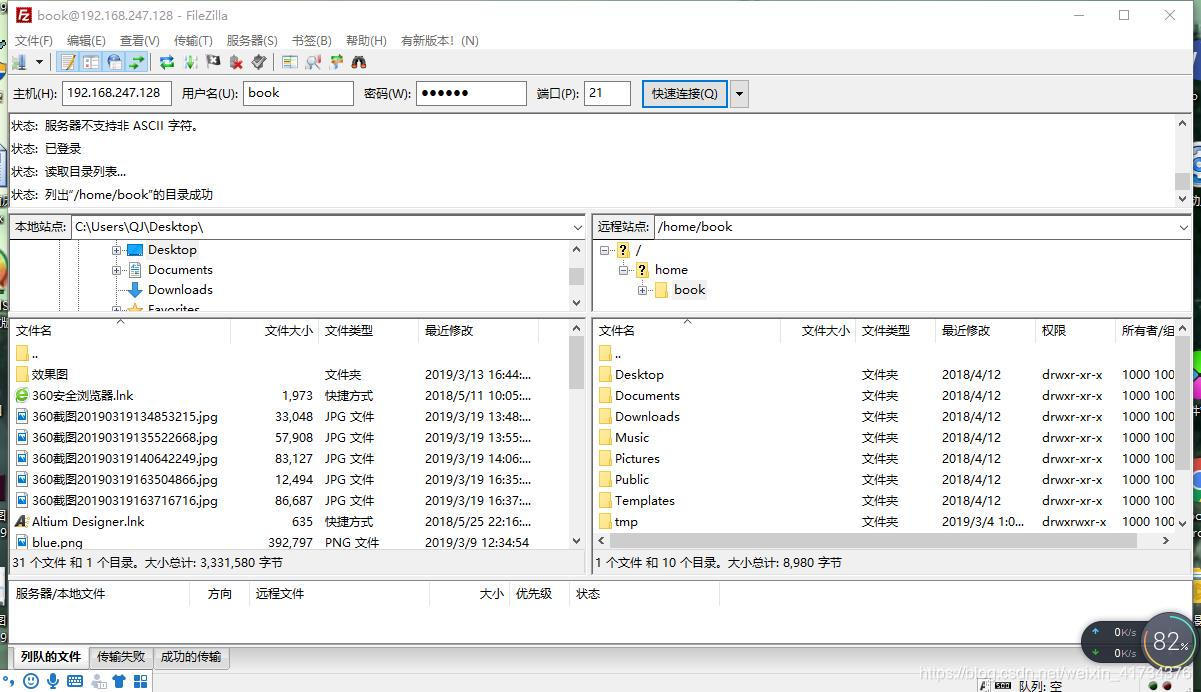

4、依次输入 ubuntu 的 ip (192.168.247.128)，用户名 book，密码***，端口 21，单击“快速链接”即可

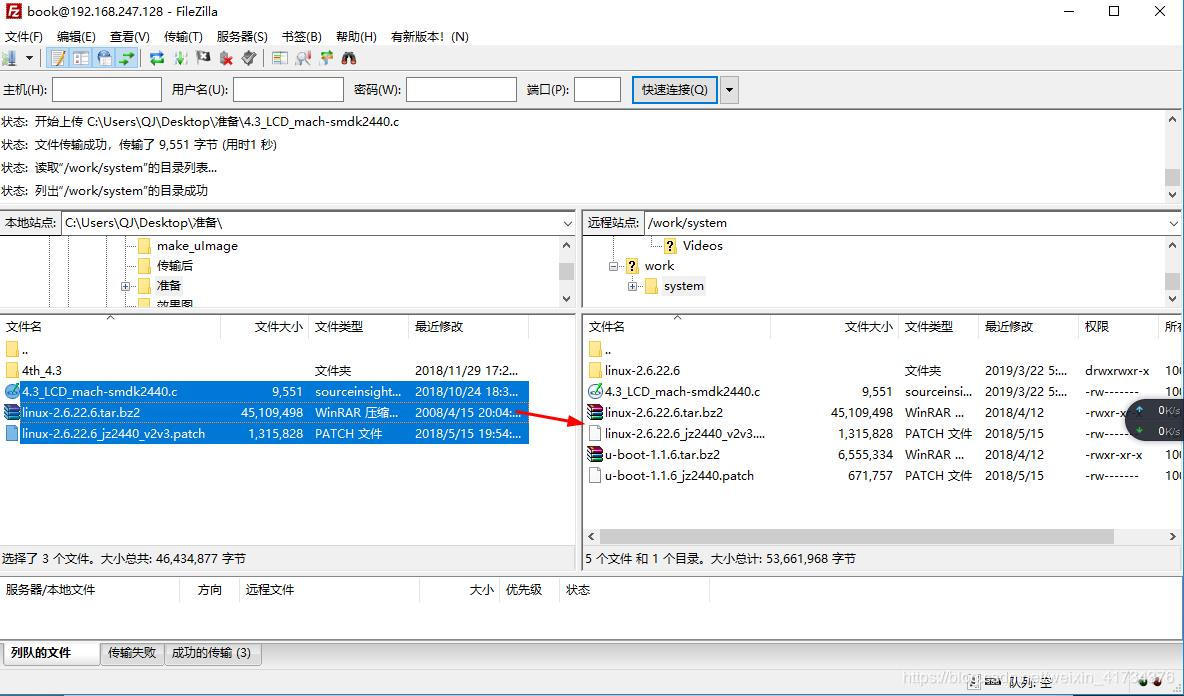

5、成功连接后将3个内核所需文件整个移到虚拟机/work/system目录下，而4th_4.3则移到/home/book/tmp/lcd目录下

6、在/work/system目录下输入 tar xjvf linux-2.6.22.6.tar.bz2 解压内核文件（.bz2后缀应该用参数xjvf 解压，而不是xzvf）

7、cd linux-2.6.22.6
8、打补丁 patch -p1 <../linux-2.6.22.6_jz2440_v2v3.patch （以下操作应在linux-2.6.22.6目录下进行）

9、执行 mv ../4.3_LCD_mach-smdk2440.c arch/arm/mach-s3c2440/mach-smdk2440.c 命令覆盖原来的文件以支持4.3寸lcd

10、拷贝开发板配置文件 cp config_ok .config

11、配置内核 make menuconfig
-> Device Drivers
-> Graphics support

12、make uImage 编译内核
13、make modules 编译模块，以产生cfbcopyarea.ko，cfbfillrect.ko，cfbimgblt.ko

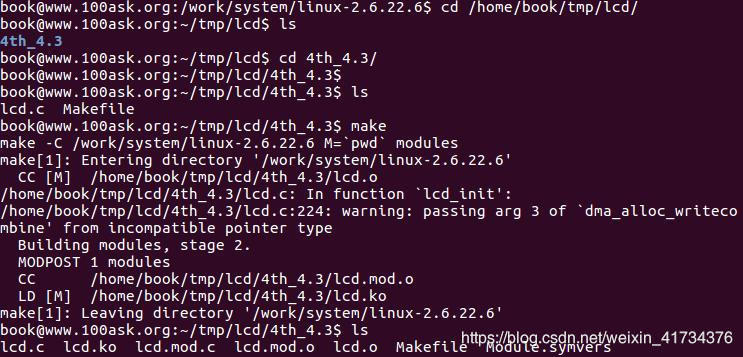

14、cd /home/book/tmp/lcd/4th_4.3 切换目录

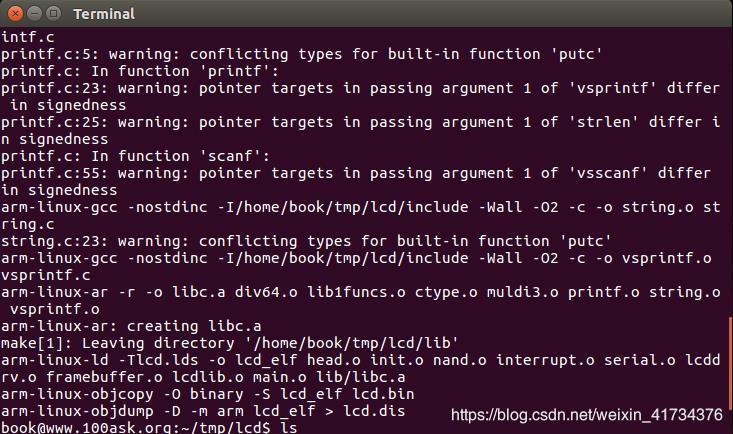

15、make 编译产生lcd.ko

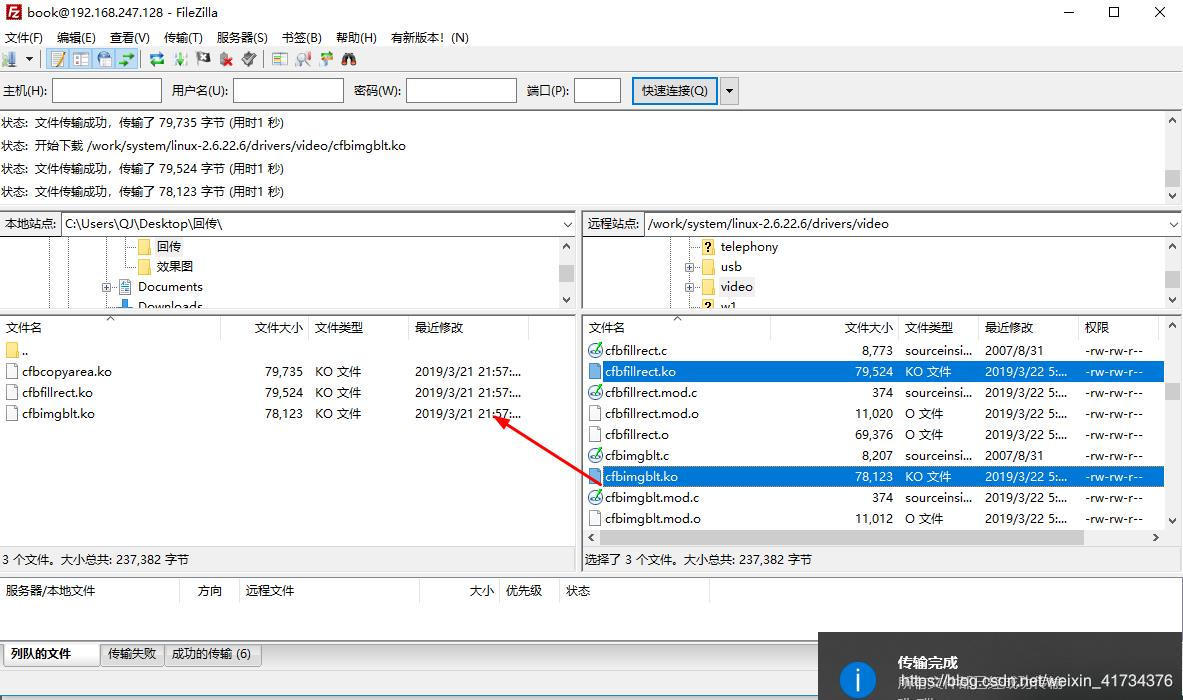

16、将cfbcopyarea.ko，cfbfillrect.ko，cfbimgblt.ko，lcd.ko，uImage传回pc，uImage地址在 /work/system/linux-2.6.22.6/arch/arm/boot/ 目录下

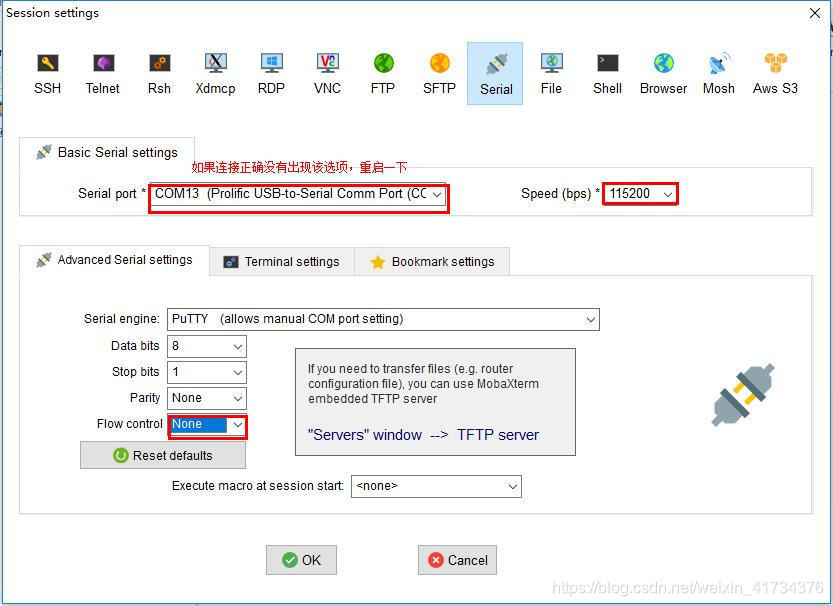

17、打开MobaXterm，点击左上角的 Session，在弹出的窗口左上角中选择 Serial

18、设置波特率为115200，com13为2440的usb串口信息输送端，Flow control(流控)为 None

19、接上以太接口，开启jz2440，三秒内空格输入进入uboot命令菜单

20、打开Tftpd32设置好目标文件位置，要设置好pc机和2440的网卡ip在同一网段。对于2440可以在bash中的/etc/init.d/rcS脚本文件输入，或者在uboot模式下执行set ipaddr xxx.xxx.xxx.xxx，再执行save保存

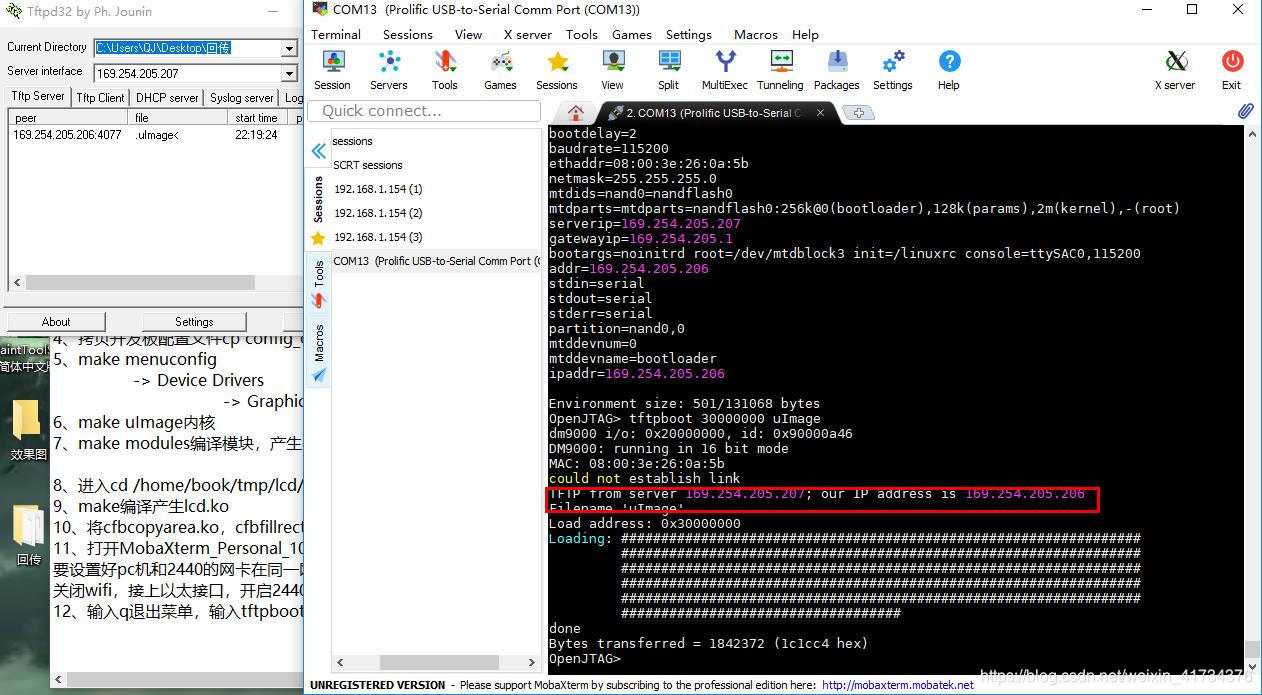

21、输入q退出菜单，在OpenJTAG中输入 tftpboot 30000000 uImage在0x30000000的地址存放uImage

22、在OpenJTAG中输入 bootm 30000000 启动新内核

23、ls /dev/fb* 发现没有该类设备是正常的

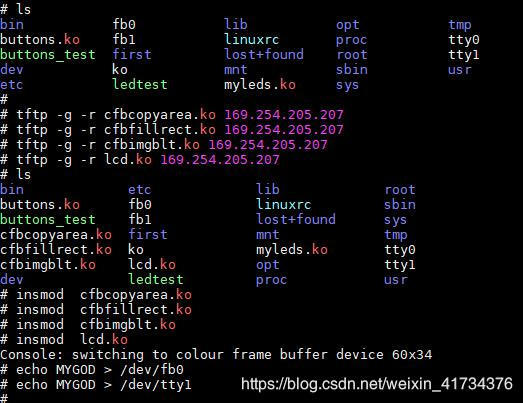

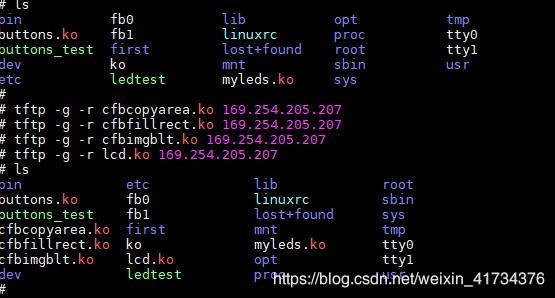

24、在bash中通过tftp命令接收PC文件

tftp -g -r cfbcopyarea.ko 169.254.205.207
   tftp -g -r cfbfillrect.ko 169.254.205.207
   tftp -g -r cfbimgblt.ko 169.254.205.207
   tftp -g -r lcd.ko 169.254.205.207
