ensp实现dhcp中继服务实验

原创 已于 2022-05-30 09:53:27 修改 · 1.4k 阅读 · 5 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络 #运维 #网络协议

于 2022-05-27 08:54:29 首次发布
本文通过实验详细介绍了如何使用ensp配置DHCP中继服务，包括多个IP池的设定，以及路由器和交换机的配置，确保客户端能从指定的DHCP服务器获取地址。

ensp实现dhcp中继服务实验

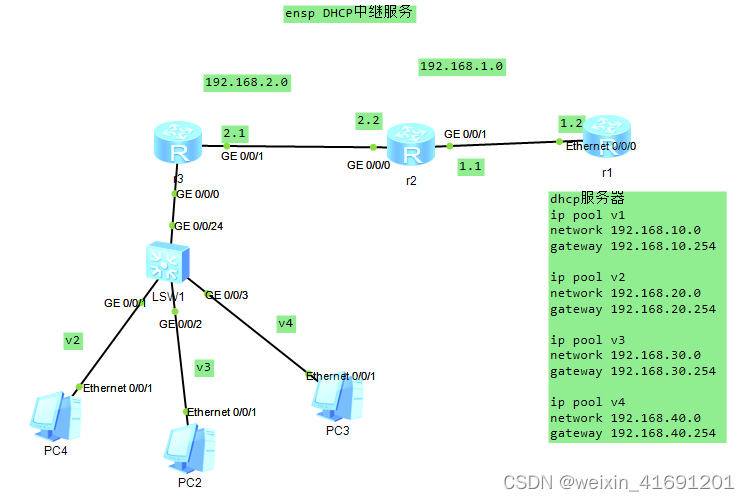

在这里插入图片描述
技术要点：静态路由；单臂路由；dhcp服务器开启；dhcp服务中继
规划：r1提供为pc提供dhcp服务；地址如图所示。
配置命令如下：
R1配置
dhcp enable

ip pool v2
gateway-list 192.168.20.254
network 192.168.20.0 mask 255.255.255.0

ip pool v3
gateway-list 192.168.30.254
network 192.168.30.0 mask 255.255.255.0

ip pool v4
gateway-list 192.168.40.254
network 192.168.40.0 mask 255.255.255.0

ip pool v1
gateway-list 192.168.10.254
network 192.168.10.0 mask 255.255.255.0

ip route-static 0.0.0.0 0.0.0.0 192.168.1.1

R2配置
dhcp enable

dhcp server group test_dhcp
dhcp-server 192.168.1.2 0

interface GigabitEthernet0/0/0

最低0.47元/天 解锁文章
