Vivado与Modelism、VScode联合使用

---

前言

最近因为疫情隔离在宿舍，需要用一些仿真，以进行学习，但我的笔记本上还没有安装Modelsim以及VS code，台式机也懒得搬回来，却又需要用到，就又安装一遍，发现写一个保姆级博客对自己的帮助也挺大的，自己安装的很快，也没出现问题。于是就把联合使用的博客也给做一个吧。
但因为最近比较忙，在宿舍效率也不比办公室，就稍微简陋得写一写，望见谅！

前面写过一篇Vivado与Modelsim的安装博客：FPGA（一）Vivado与ModelSim 。VScode去百度上一搜，去官网直接下载就可以了VScode官网。

---

一、VScode需要插件

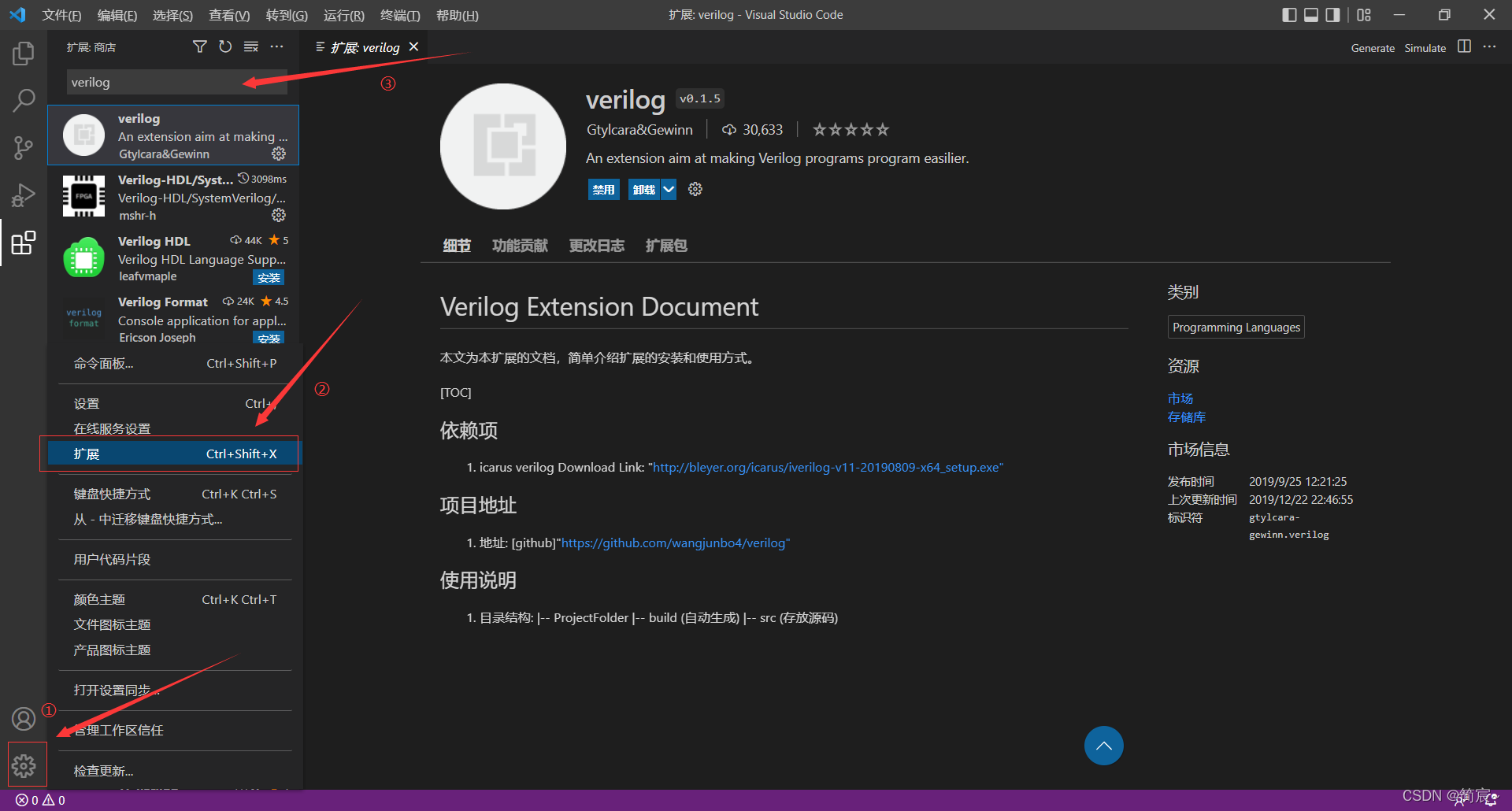

第一件事是安装插件，在③处搜索需要的插件即可：

我觉得下面的这些插件应该够用了：

• Chinese (Simplified) (简体中文) Language Pack for Visual Studio Cod：中文简体语言包
• Verilog-HDL/SystemVerilog/Bluespec SystemVerilog：Verilog支持包
• Verilog_Testbench：生成 testbench和生成实例
• TCL Language Support：语法高亮、提示支持
• GBKtoUTF8：将GBK编译方式更改为UFT-8（有时候复制粘贴过来的会出现乱码，就要更改）
• Rainbow Brackets：不同层级的括号出现不同的颜色

二、Vivado与VScode联合使用

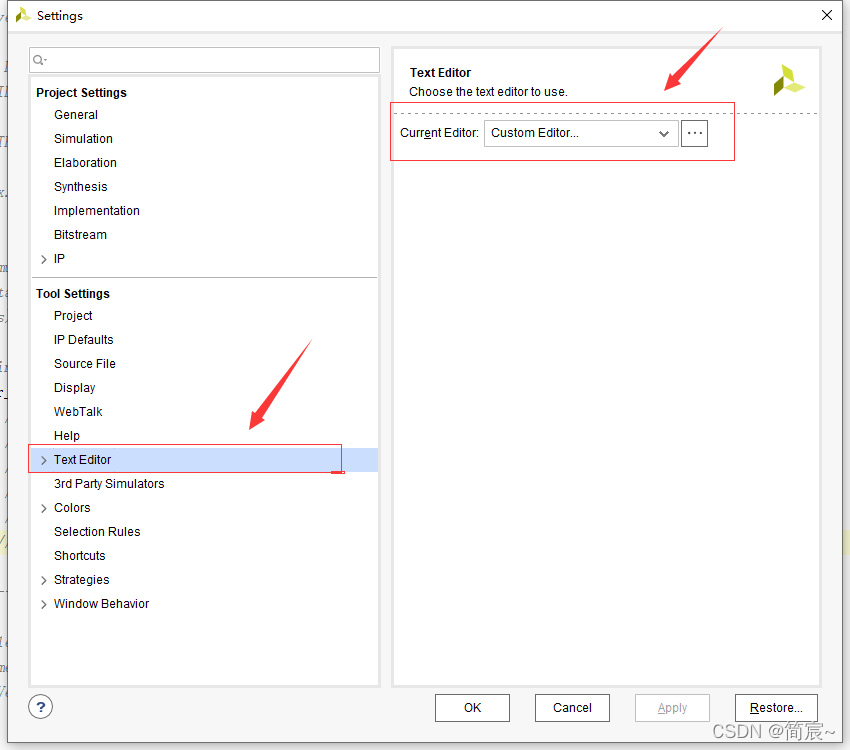

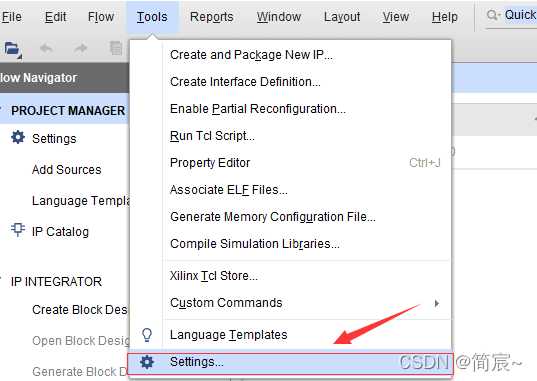

都安装好后，在Vivado上进行这些操作就好了：
（注：我当时应该是有参考别人的博客的，但我当时没记录，抱歉！）

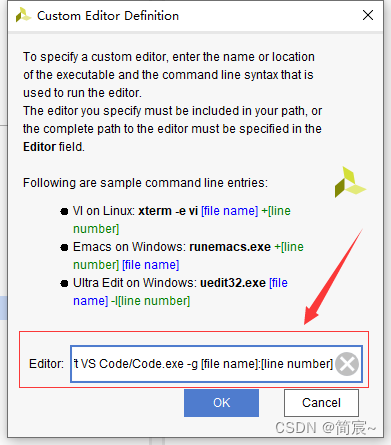

“VS Code程序安装的绝对路径” + “英文空格”±g [file name]:[line number]。
比如我的：D:/WorkSoftware/VSCode/Microsoft VS Code/Code.exe -g [file name]:[line number]。然后连续点击“OK”就可以了。这样在Vivado上双击文件就可以直接在VS Code上打开了。

三、ModelSim与VScode联合使用

参考博客：Modelsim关联VS Code

更换外部编辑器：

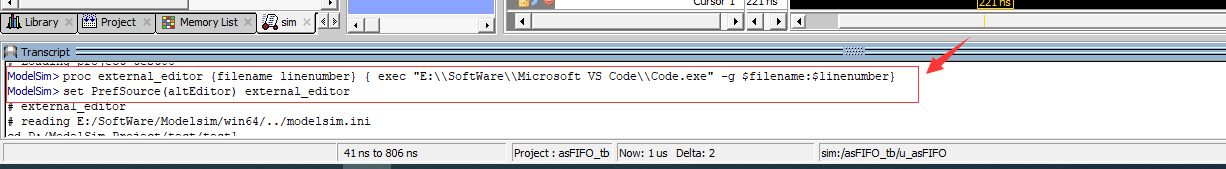

打开Modelsim，在Transcript命令行中输入如下命令：

proc external_editor {filename linenumber} { exec “E:\SoftWare\Microsoft VS Code\Code.exe” -g $filename:$linenumber}

其中，双引号之间为编辑器所在的路径**，**注意：win路径中的 \ 需要全部替换为 \，
回车后，再写入以下并回车：

set PrefSource(altEditor) external_editor

此时，双击“.v”文件即会默认在VS Code中打开。

恢复默认编辑器
键入如下命令，回车：

unset PrefSource(altEditor)

---

目前在VS code中写入的代码无法自动检测代码，现在也不太需要，在写好之后用ModelSim编译一下，看看有哪些错误，后面有时间了我会再来研究研究的。
