【花雕学编程】Arduino PID 之动态调整 PID 参数

原创 已于 2025-01-18 05:43:37 修改
· 672 阅读 · 29 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件 #单片机 #c++ #Arduino PID #动态调整 PID 参数

于 2025-01-18 05:36:01 首次发布

在这里插入图片描述

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。

在这里插入图片描述

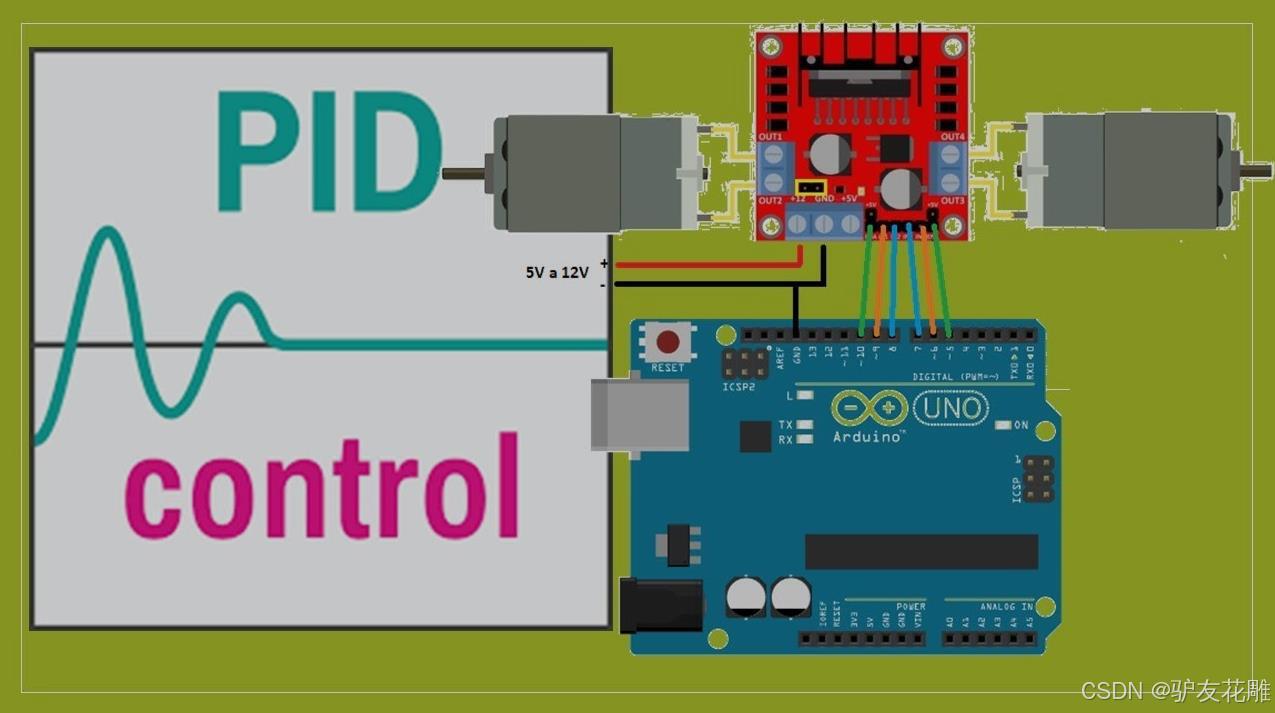

在 Arduino 系统中，PID 算法主要用于对各种物理量（如温度、速度、位置等）进行精确控制。例如，通过连接温度传感器到 Arduino，利用 PID 算法可以精准控制加热或制冷设备，使温度稳定在设定值；在电机控制中，PID 可以根据目标速度和实际速度的偏差来调整电机的驱动信号，实现稳定的转速控制。

主要特点
1、实时反馈控制：PID控制器能够实时处理系统误差，通过比例、积分和微分三部分的调节，快速响应外部扰动，保持系统的稳定性。
2、简单易用：PID控制算法相对简单，易于实现和调试，适合大多数嵌入式系统和实时控制应用。
3、适应性强：PID控制器可以根据系统的动态特性进行调整，适应不同的负载和工作条件，保持良好的控制效果。
4、高精度控制：PID控制能够快速且准确地调整电机速度，确保电机在各种工况下都能稳定地达到设定速度，减少稳态误差。
5、良好的动态响应：通过调整比例、积分和微分参数，控制系统能够快速响应速度变化，适应负载变化和外部扰动，保持系统的稳定性。

应用场景
1、机器人运动控制：在机器人技术中，基于速度闭环的PID控制可以用于电机的速度调节，实现精确的运动控制，提高机器人的灵活性和稳定性。
2、自动化生产线：在自动化设备中，如传送带和机械手臂，PID控制能够确保各个设备的速度稳定，提高生产效率和产品质量。
3、电动工具：在电动工具（如电钻、切割机等）中，PID控制可以实现对电机转速的精确调节，满足不同工作条件的需要。
4、风扇和泵控制：在风扇和水泵等设备中，PID控制能够根据需求自动调节转速，提供适合的流量和风速，提高系统的能效。
5、电动车辆：在电动交通工具中，速度闭环PID控制可以用于电机的速度调节，提升驾驶的平顺性和安全性。

需要注意的事项
1、参数调试：PID控制器的效果高度依赖于参数设置，开发者需要进行细致的调试，以防止系统震荡或响应不及时。
2、传感器校准：使用PID控制时，需要定期校准传感器，以确保数据准确性，特别是在不同的环境条件下使用时。
3、数据融合：在控制中，可以考虑使用数据融合算法（如互补滤波或卡尔曼滤波）来提高姿态估计的稳定性和准确性。
4、电源管理：确保电源供应稳定且符合电机的工作要求，以避免电压波动对电机驱动性能造成影响。
5、热管理：设计合适的散热方案，以防止电机和驱动器过热，影响系统性能和寿命。

在这里插入图片描述
一、主要特点
（一）参数自适应性
实时响应系统变化
动态调整 PID 参数的核心特点是能够根据系统的实时状态自动调整参数。在系统运行过程中，它可以感知诸如被控对象特性的改变、外部干扰的出现或者设定值的变化等情况。例如，在一个温度控制系统中，当加热或冷却设备的性能随着使用时间而变化，或者环境温度出现较大波动时，动态调整 PID 参数功能可以根据这些变化实时修改比例（P）、积分（I）和微分（D）参数，使控制系统能够快速适应新的情况，保持良好的控制性能。
优化控制性能
通过动态调整，能够持续优化系统的控制性能。它可以根据系统的动态响应，如超调量、调节时间、稳态误差等指标，自动寻找最佳的 PID 参数组合。以一个速度控制系统为例，在系统启动阶段，可能需要较大的比例系数来快速响应速度设定值，而在接近目标速度时，适当减小比例系数并增加积分系数，以减少稳态误差，动态调整 PID 参数可以实现这种根据系统运行阶段的优化控制。
（二）灵活性与智能化
适应多种工况
具有很强的灵活性，能够适应多种不同的工况。无论是线性系统还是非线性系统，或者是时变系统和非时变系统，都可以通过动态调整 PID 参数来提高控制效果。例如，在一个工业机器人的关节控制中，机器人的负载可能会因为抓取不同的物体而发生变化，这是一个典型的时变系统，动态调整 PID 参数可以根据负载的变化自动调整控制策略，确保关节的精确控制。
智能控制特性
体现了一定的智能控制特性。它不像传统的固定 PID 参数控制那样，而是能够像一个智能体一样学习和适应系统的变化。例如，在一个复杂的化工过程控制中，动态调整 PID 参数可以根据化学反应的不同阶段（如反应初期的快速升温阶段、反应中期的恒温阶段和反应后期的降温阶段）自动调整控制参数，这种智能化的调整方式有助于提高整个化工过程的效率和质量。
（三）提高系统鲁棒性
抗干扰能力增强
动态调整 PID 参数有助于增强系统的抗干扰能力。当系统受到外部干扰（如电源波动、机械振动、电磁干扰等）时，它可以及时调整参数来抵消干扰的影响。例如，在一个自动化生产线的电机速度控制中，如果电网电压出现波动导致电机转速变化，动态调整 PID 参数功能可以迅速调整参数，使电机转速快速恢复到设定值，从而减少生产过程中的质量问题。
在复杂环境下稳定运行
使得系统能够在复杂多变的环境下稳定运行。在实际应用中，系统可能会面临温度变化、湿度变化、噪声干扰等多种复杂因素的影响。动态调整 PID 参数可以根据这些环境因素的变化，对控制参数进行适当的调整，确保系统的稳定性和可靠性。例如，在一个户外的太阳能跟踪系统中，系统需要在不同的天气和光照条件下稳定运行，动态调整 PID 参数可以根据环境光照强度、温度等因素的变化，调整太阳能板的角度控制参数，提高系统的能源收集效率。

二、应用场景
（一）工业自动化领域
过程控制
在化工、制药、食品等行业的生产过程中广泛应用。例如，在制药过程中的发酵环节，微生物的生长对温度、湿度和营养物质浓度等条件非常敏感。动态调整 PID 参数可以根据发酵过程的不同阶段，如微生物的对数生长期、稳定期和衰亡期，自动调整温度和营养物质添加量等控制参数，确保发酵过程的高效和产品质量的稳定。
自动化生产线控制
用于自动化生产线中的各种设备控制，如传送带速度控制、机械臂运动控制等。以传送带为例，当传送带上的负载发生变化或者电机出现磨损等情况时，动态调整 PID 参数可以及时调整电机的驱动信号，保持传送带的稳定运行速度，提高生产效率。对于机械臂，在抓取不同重量和形状的工件时，动态调整 PID 参数可以确保机械臂的精确运动，减少误差。
（二）智能交通领域
电动汽车动力系统控制
在电动汽车的电机驱动和电池管理系统中发挥重要作用。电动汽车在行驶过程中，电机的负载会随着路况（如爬坡、加速等）和车辆的负载情况（如乘客数量、载货重量等）而变化。动态调整 PID 参数可以根据这些变化，实时调整电机的扭矩和转速控制参数，提高车辆的动力性能和能源利用效率。同时，在电池充电和放电过程中，动态调整 PID 参数可以优化充电和放电策略，延长电池寿命。
智能交通设备控制
用于交通信号灯的控制等场景。交通信号灯的运行会受到环境因素（如天气、光照）和交通流量变化的影响。动态调整 PID 参数可以根据这些因素，调整信号灯的亮灯时间和亮度等参数。例如，在高峰时段，可以动态调整绿灯时间，以缓解交通拥堵；在阴天或夜间，可以适当调整信号灯亮度，确保交通安全。
（三）智能家居领域
智能家电控制
在智能空调、智能冰箱等家电中应用。以智能空调为例，室内外环境温度、湿度以及房间内的人员数量等因素都会影响空调的制冷或制热效果。动态调整 PID 参数可以根据这些因素的变化，实时调整空调压缩机的转速和风扇的风速等控制参数，提高空调的能效比和舒适度。对于智能冰箱，动态调整 PID 参数可以根据冰箱内的食物存储量、开门次数等因素，优化制冷系统的运行，降低能耗。

三、需要注意的事项
（一）参数调整策略
调整算法选择
选择合适的动态调整算法是关键。常见的算法有基于规则的调整、基于模型的调整和基于人工智能（如神经网络、模糊逻辑等）的调整。基于规则的调整算法简单直观，但可能无法适应复杂的系统变化；基于模型的调整需要对系统建立准确的数学模型，在一些复杂的非线性系统中可能比较困难；基于人工智能的调整算法具有很强的学习和适应能力，但需要大量的数据进行训练，且计算成本较高。例如，在一个简单的温度控制系统中，基于规则的调整算法可能就足够了，如当温度超调时减小比例系数；而在一个复杂的工业过程控制中，可能需要采用基于人工智能的调整算法来获得更好的控制效果。
调整频率和幅度控制
要合理控制参数调整的频率和幅度。如果调整频率过高，可能会导致系统不稳定，因为系统可能来不及响应新的参数就又被调整了；如果调整幅度过大，可能会使系统出现过度响应的情况，甚至失控。例如，在一个速度控制系统中，每次调整 PID 参数的幅度应该根据系统的惯性和当前的运行状态来确定，并且调整频率应该根据系统的动态响应时间来合理安排，避免频繁调整导致电机频繁加减速，影响设备寿命和控制效果。
（二）系统稳定性和收敛性
稳定性分析方法
在动态调整 PID 参数过程中，需要对系统进行稳定性分析。可以使用经典控制理论中的方法，如劳斯 - 赫尔维茨判据、奈奎斯特判据等来分析系统在参数动态变化情况下的稳定性。例如，在一个自适应 PID 控制系统中，当参数根据某种规则不断调整时，需要通过稳定性分析来确保系统不会出现振荡或失控的情况。同时，还可以采用实验方法，如阶跃响应实验、频率响应实验等来观察系统的动态特性和稳定性。
收敛性保证
要确保动态调整 PID 参数的过程是收敛的，即随着时间的推移，参数能够逐渐稳定在一个合适的值，使系统达到良好的控制性能。如果参数调整过程不收敛，可能会导致系统一直处于不稳定的调整状态。例如，在一些基于人工智能的动态调整 PID 参数方法中，需要通过合理的训练算法和参数设置来保证收敛性，如设置合适的学习率、迭代次数等，使 PID 参数能够朝着优化控制性能的方向收敛。
（三）初始参数设置和边界条件
初始参数选择
合理设置初始的 PID 参数非常重要。初始参数应该基于对被控对象的初步了解和经验来确定。例如，在一个新的温度控制系统中，如果对被控对象（如加热炉）的特性不是很清楚，可以先根据类似设备的经验参数来设置初始的 PID 参数，为后续的动态调整提供一个相对稳定的起点。初始参数设置不当可能会导致系统在开始阶段出现较大的波动或失控，影响系统的正常运行。
参数边界条件设定
需要设定 PID 参数的边界条件。由于动态调整可能会使参数超出合理范围，导致系统性能下降或出现故障，所以要明确每个参数的上下限。例如，比例系数如果过大，可能会使系统过于敏感，导致超调严重；积分系数如果过大，可能会引起系统振荡。因此，在动态调整算法中，要加入参数边界检查机制，确保参数调整在合理的范围内。

在这里插入图片描述

1、基本的动态调整 PID 参数

#include <PID_v1.h>

double setpoint, input, output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0; // 初始 PID 参数

PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    Serial.begin(9600);
    setpoint = 100; // 目标值
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    input = analogRead(A0); // 从传感器读取输入值
    myPID.Compute(); // 计算 PID 输出

    // 动态调整 PID 参数
    adjustPIDParameters();

    // 控制输出
    analogWrite(9, output);
    Serial.print("Input: "); Serial.print(input);
    Serial.print(" Output: "); Serial.println(output);
    delay(100);
}

void adjustPIDParameters() {
    // 简单的自适应逻辑
    if (input < setpoint - 10) {
        Kp = 3.0; Ki = 6.0; Kd = 1.5; // 增加 PID 参数
    } else if (input > setpoint + 10) {
        Kp = 1.0; Ki = 2.0; Kd = 0.5; // 减少 PID 参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新 PID 参数
}

2、温度控制中的动态 PID 参数调整

#include <PID_v1.h>

double setpoint, input, output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0; // 初始 PID 参数

PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    Serial.begin(9600);
    setpoint = 200; // 目标温度
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    input = analogRead(A0); // 从温度传感器读取值
    myPID.Compute(); // 计算 PID 输出

    // 根据输入值动态调整 PID 参数
    if (input < setpoint - 5) {
        Kp = 3.0; Ki = 6.0; Kd = 2.0; // 增加 PID 参数以提高反应速度
    } else if (input > setpoint + 5) {
        Kp = 1.0; Ki = 2.0; Kd = 0.5; // 减少 PID 参数以防止过冲
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新 PID 参数

    // 控制加热器
    analogWrite(9, output);
    Serial.print("Input: "); Serial.print(input);
    Serial.print(" Output: "); Serial.println(output);
    delay(100);
}

3、动态调整 PID 参数的自平衡小车

#include <PID_v1.h>
#include <Servo.h>

Servo myServo; // 创建伺服电机对象
double setpoint, input, output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0; // 初始 PID 参数

PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    myServo.attach(9); // 将伺服电机连接到引脚9
    Serial.begin(9600);
    setpoint = 0; // 目标倾斜角度
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    input = analogRead(A0) - 512; // 获取倾斜传感器的值
    myPID.Compute(); // 计算 PID 输出

    // 根据倾斜角度动态调整 PID 参数
    if (input > 10) {
        Kp = 3.0; Ki = 6.0; Kd = 1.5; // 增加 PID 参数以更快反应
    } else if (input < -10) {
        Kp = 1.0; Ki = 2.0; Kd = 0.5; // 减少 PID 参数以防止过冲
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新 PID 参数

    // 控制伺服电机
    myServo.write(constrain(output + 90, 0, 180)); // 将输出值转换为伺服角度
    Serial.print("Input: "); Serial.print(input);
    Serial.print(" Output: "); Serial.println(output);
    delay(100);
}

要点解读
PID 控制器：
所有示例使用 Arduino PID 库来实现 PID 控制。通过调节比例（Kp）、积分（Ki）和微分（Kd）参数，控制系统的输出，以使输入值接近期望的目标值（setpoint）。
动态调整 PID 参数：
每个示例中都有一个 adjustPIDParameters() 函数，根据当前输入值与目标值的偏差，动态调整 PID 参数。这种自适应策略可以提高系统的响应能力和稳定性。
输入值的处理：
在自平衡小车示例中，输入值处理为倾斜角度，读取值时减去 512 以实现中心化。在温度控制示例中，直接读取温度传感器的值。
调试信息：
使用 Serial.print 输出当前输入值和 PID 输出，便于观察系统的状态和调试。可以通过串口监视器查看实时信息。
控制输出：
使用 analogWrite() 控制设备（如加热器或伺服电机），根据计算出的 PID 输出调整功率或角度。
自适应逻辑：
示例中的自适应逻辑根据输入值与目标值的偏差，动态改变 PID 参数。比如在温度控制中，当温度低于设定值时，增加 PID 参数以提高加热器的反应速度，反之亦然。

在这里插入图片描述
4、温度控制系统

#include <PID_v1.h>

double Setpoint, Input, Output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0; // 初始PID参数
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

const int sensorPin = A0;

void setup() {
    Serial.begin(115200);
    Setpoint = 100; // 目标温度
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    Input = readTemperature(); // 读取当前温度
    myPID.Compute(); // 计算PID输出

    controlHeating(Output); // 控制加热器

    // 动态调整PID参数
    adjustPIDParameters(Input);

    Serial.print("Current Temperature: ");
    Serial.print(Input);
    Serial.print(" Output: ");
    Serial.println(Output);
    delay(1000); // 每秒更新一次
}

double readTemperature() {
    return analogRead(sensorPin) * (5.0 / 1023.0) * 100; // 示例转换
}

void adjustPIDParameters(double currentTemperature) {
    if (currentTemperature < Setpoint - 5) {
        Kp = 3.0; Ki = 6.0; Kd = 1.5; // 调整PID参数以加快加热速度
    } else if (currentTemperature > Setpoint + 5) {
        Kp = 1.0; Ki = 2.0; Kd = 0.5; // 调整PID参数以降低加热速度
    } else {
        Kp = 2.0; Ki = 5.0; Kd = 1.0; // 恢复初始参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新PID参数
}

void controlHeating(double output) {
    // 控制加热器的逻辑，例如PWM调节
}

要点解读：
温度控制：利用PID控制算法维持设定的温度（Setpoint）。
动态调整PID参数：根据当前温度与目标温度的差距动态调整PID参数，以提高加热效率。
实时监控：打印当前温度和输出值，便于观察系统响应。
控制执行：根据PID输出调节加热器，确保系统稳定。

5、自平衡小车

#include <PID_v1.h>
#include <Wire.h>
#include <MPU6050.h>

MPU6050 mpu;
double Setpoint, Input, Output;
double Kp = 2.0, Ki = 5.0, Kd = 1.0; // 初始PID参数
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
    Serial.begin(115200);
    mpu.initialize();
    Setpoint = 0; // 目标角度为平衡位置
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    Input = readAngle(); // 读取当前倾斜角度
    myPID.Compute(); // 计算PID输出

    controlMotors(Output); // 控制电机

    // 动态调整PID参数
    adjustPIDParameters(Input);

    Serial.print("Current Angle: ");
    Serial.print(Input);
    Serial.print(" Output: ");
    Serial.println(Output);
    delay(100); // 每100毫秒更新一次
}

double readAngle() {
    // 从MPU6050读取角度数据的逻辑
    return mpu.getAngle(); // 示例函数
}

void adjustPIDParameters(double currentAngle) {
    if (abs(currentAngle) > 10) {
        Kp = 4.0; Ki = 8.0; Kd = 2.0; // 调整PID参数以提高响应速度
    } else {
        Kp = 2.0; Ki = 5.0; Kd = 1.0; // 恢复初始参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新PID参数
}

void controlMotors(double output) {
    // 控制电机的逻辑，例如PWM调节
}

要点解读：
自平衡控制：使用PID控制算法维持小车的平衡状态。
动态调整PID参数：根据倾斜角度的变化动态调整PID参数，以提高系统的响应速度。
实时监控：打印当前角度和输出值，便于观察小车状态。
电机控制：通过PID输出调节电机，确保小车保持平衡。

6、风扇速度控制系统

#include <PID_v1.h>

double Setpoint, Input, Output;
double Kp = 1.0, Ki = 1.0, Kd = 0.1; // 初始PID参数
PID myPID(&Input, &Output, &Setpoint, Kp, Ki, Kd, DIRECT);

const int sensorPin = A0; // 温度传感器连接的引脚

void setup() {
    Serial.begin(115200);
    Setpoint = 25; // 目标温度
    myPID.SetMode(AUTOMATIC);
}

void loop() {
    Input = readTemperature(); // 读取当前温度
    myPID.Compute(); // 计算PID输出

    controlFan(Output); // 控制风扇速度

    // 动态调整PID参数
    adjustPIDParameters(Input);

    Serial.print("Current Temperature: ");
    Serial.print(Input);
    Serial.print(" Fan Output: ");
    Serial.println(Output);
    delay(1000); // 每秒更新一次
}

double readTemperature() {
    return analogRead(sensorPin) * (5.0 / 1023.0) * 100; // 示例转换
}

void adjustPIDParameters(double currentTemperature) {
    if (currentTemperature < Setpoint - 2) {
        Kp = 2.0; Ki = 3.0; Kd = 0.5; // 增加PID参数以提高风扇速度
    } else if (currentTemperature > Setpoint + 2) {
        Kp = 0.5; Ki = 1.0; Kd = 0.1; // 减少PID参数以降低风扇速度
    } else {
        Kp = 1.0; Ki = 1.0; Kd = 0.1; // 恢复初始参数
    }
    myPID.SetTunings(Kp, Ki, Kd); // 更新PID参数
}

void controlFan(double output) {
    // 控制风扇的逻辑，例如PWM调节
}

要点解读：
风扇速度控制：利用PID控制算法维持设定的温度（Setpoint）。
动态调整PID参数：根据当前温度与目标温度的差距动态调整PID参数，以提高风扇的响应速度。
实时监控：打印当前温度和风扇输出，便于观察系统性能。
控制执行：根据PID输出调节风扇速度，确保环境温度稳定。

总结
这几个案例展示了如何使用Arduino PID库实现动态调整PID参数的控制策略。关键点包括：
动态PID参数调整：根据系统状态（如温度或倾斜角度）实时调整PID参数，以提高响应速度和控制效果。
实时数据监测：通过传感器获取当前状态，并打印输出值以便观察和调试。
控制执行：根据PID输出调节相关设备（如加热器、电机或风扇），确保系统稳定运行。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
