本文介绍了OSPF（开放最短路径优先）协议的基本概念，包括其作为内部网关协议的角色和OSPF协议报文的五种类型。详细阐述了OSPF邻居建立的过程，包括Hello报文的作用、DR/BDR选举，以及DD、LSR、LSU和LSAck报文在数据库同步和确认中的角色。此外，还特别提到了在广播网络中Master/Slave的协商过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1、OSPF简述
OSPF（Open Shortest Path First，开放最短路径优先）是IETF
（Internet Engineering Task Force，互联网工程任务组）组织开发的一个基于链路状态的内部网关协议。目前针对IPv4协议使用的是OSPF Version 2。
OSPF协议报文直接封装为IP报文，协议号为89。

OSPF有五种类型的协议报文：
·Hello报文：周期性发送，用来发现和维持OSPF邻居关系，以及进行DR（Designated Router，指定路由器）/BDR（Backup Designated Router，备份指定路由器）的选举。
·DD（Database Description，数据库描述）报文：描述了本地LSDB（Link State DataBase，链路状态数据库）中每一条LSA（Link State Advertisement，链路状态通告）的摘要信息，用于两台路由器进行数据库同步。
·LSR（Link State Request，链路状态请求）报文：向对方请求所需的LSA。两台路由器互相交换DD报文之后，得知对端的路由器有哪些LSA是本地的LSDB所缺少的，这时需要发送LSR报文向对方请求所需的LSA。
·LSU（Link State Update，链路状态更新）报文：向对方发送其所需要的LSA。
·LSAck（Link State Acknowledgment，链路状态确认）报文：用来对收到的LSA进行确认

2、OSPF建邻居过程
举例：一个2台设备建立广播网邻居，如下图所示

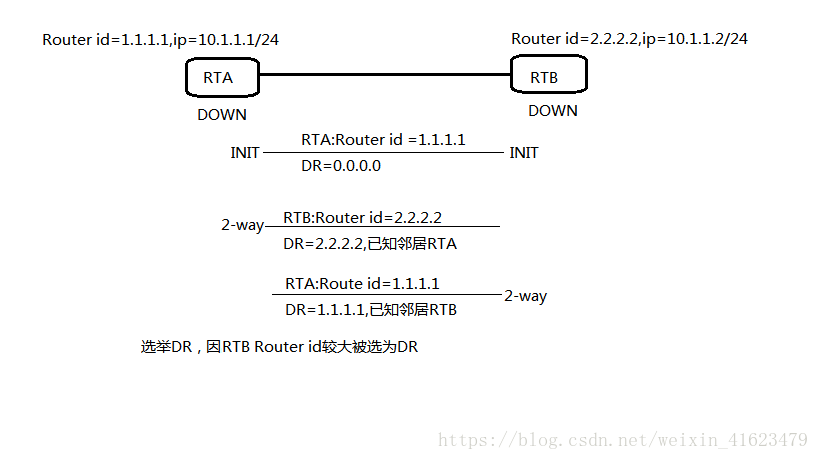

图一：发现邻居，选举DR过程
这里写图片描述
图二：DD报文交换摘要信息协商Master/Slave过程
