非线性功率放大器对QAM传输BER性能的影响及补偿

1、非线性功率放大器对传输性能的影响

    为表述非线性功率放大器对传输性能的影响，以Saleh模型进行观察。具体来说，在QAM调制器之后添加一个非线性模块，使调制后的波形经历AM / AM和AM / PM转换。 在Saleh模型中，转换用四个参数表示，即AM / AM转换为𝛼a和𝛽a，AM / PM转换为𝛼p和𝛽p。 在Saleh模型中，AM / AM和AM / PM方程以输入电压u的大小表示为：

式中，FAM / AM是AM / AM转换的输出电压与输入电压的关系，而FAM / PM是AM / PM转换的输出相位与输入电压的关系。

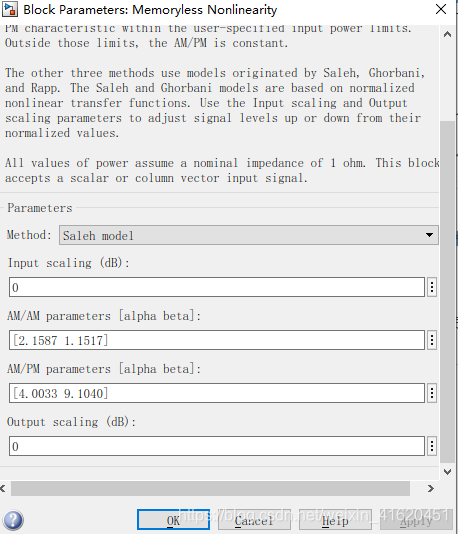

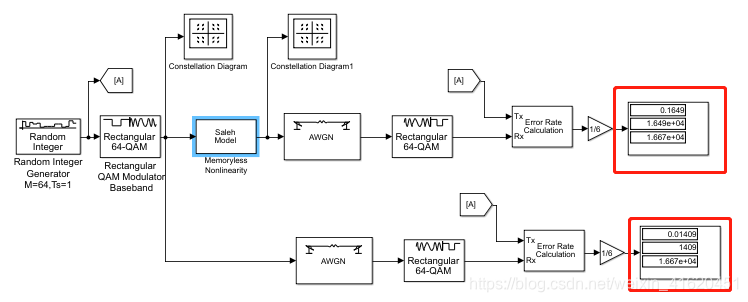

如图，基于Saleh模型的使用64-QAM在有无非线性PA的情况下的BER仿真。Saleh模块参数设置为：

    在QAM调制器和解调器中选择峰值功率，𝛾b = 15 dB，仿真时间= 100,000 s。 不使用非线性器件的BER为0.014，使用非线性器件的BER为0.165，因此表明非线性器件会产生很大的损失。
