5G NR 帧结构

1、基本概念及其关系

帧：基本的数据发送周期（10ms）；

子帧：上下行子帧的分配单位（1ms）；

时隙：数据调度和同步的最小单位；

符号： 调制的基本单位。

关系：1无线帧=10子帧；

          1时隙=12（或14）符号；

          符号=1/子载波间隔（SCS）。

2、帧结构

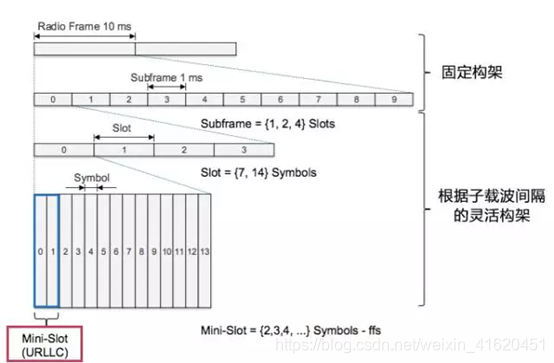

    如图，与LTE相同，无线帧和子帧的长度固定，从而允许更好的保持LTE与NR间共存。不同的是，5G NR定义了灵活的子构架，时隙和字符长度可根据子载波间隔灵活定义，这样可以满足5G要支持更多的应用场景，其中，超高可靠低时延（URLLC）是未来5G的关键服务，需要比LTE时隙更短的帧结构。

3、Nomerology

Nomerology是OFDM系统的基础参数合集，包括子载波间隔，循环前缀长度，TTI长度和系统带宽。
