LWIP 使用流程

一、Lwip首先进行内存分配：

• Mem_init()内存栈起止地址，空闲列表初始化；
• Memp_init()内存池初始化。

两者的详细比较会在https://blog.youkuaiyun.com/weixin_41561640/article/details/113535282,进行了详细的说明

二、内存分配完之后，进行数据包管理：

pbuf_init();

三、LWIP的初始化：

sys_sem_t sem;

tcpip_init(TcpipInitDone, &sem);

四、进行网络配置，设置IP，默认子网掩码，网关等设置：

static struct netif _netif;                  (1)  //网卡芯片

struct ip_addr ipaddr, netmask, gw;           (2) //IP地址、子网掩码、网关地址

IP4_ADDR(&gw, 192,168,0,1);              (3)  设置IP

IP4_ADDR(&ipaddr, 192,168,0,60);           (4)  设置 网关

IP4_ADDR(&netmask, 255,255,255,0);        (5)  设置子网掩码

netif_add(&_netif, &ipaddr, &netmask, &gw, NULL, ethernetif_init, ethernet_input);   (6) 添加配置

netif_set_default(&_netif);          (7)  调用 netif_set_default 函数初始化缺省网络接口，默认网络接口

netif_set_up(&_netif);              (8)使能网络接口



（6）ethernetif_init 网络配置：

err_t   ethernetif_init(struct netif *netif)

{

     netif->name[0] = IFNAME0;     //初始化变量 enc28j60 的 name 字段

     netif->name[1] = IFNAME1;

     netif->output = etharp_output;   //IP 层发送数据包函数

     netif->linkoutput = low_level_output;    //ARP 模块发送数据包函数

     low_level_init(netif);           //底层硬件初始化函数

    return ERR_OK;

}

//接收底层数据的函数，进行分析判断是IP数据包或者ARP数据包进行上传，传到上层进行处理



void   ethernetif_input(void *arg)    //创建该进程时，要将某个网络接口结构的 netif 结构指

{                              //针作为参数传入

     struct eth_hdr *ethhdr;

     struct pbuf *p;

     struct netif *netif = (struct netif *)arg;

     while (1)

     {

           p = low_level_input (netif);   // 接收一个数据包

           if (p == NULL)       //  如果数据包为空，

            continue;     //  则循环结束，启动下次接收过程

            ethhdr = p->payload;    //  取得数据包内数据

      switch (htons(ethhdr->type))   //  判断数据包类型 注意大小端

      {                       //  只对 IP 数据包和 ARP 数据包进行处理

          case ETHTYPE_IP:        //   IP 数据包

          case ETHTYPE_ARP:      //   ARP 数据包

           if (netif->input(p, netif)!=ERR_OK)   //  将数据包发送到上层应用函数

          {

             pbuf_free(p);

             p = NULL;

          }

            break;

            default:

            pbuf_free(p);

            p = NULL;

            break;

        }    //switch

    }    //while

}    //ethernetif_input 函数

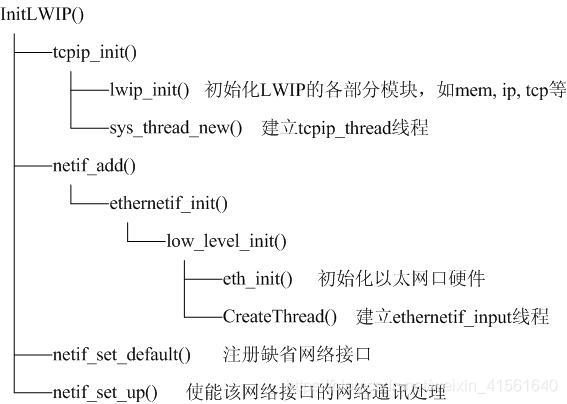

图片展示了LWIP启动时序，大部分函数都是LWIP自带的，主要的移植代码是eth_init()实现初始化以太网接口，启动程序会创建2个线程：tcpip_thread负责LWIP的绝大部分工作（主要是协议栈的解析和系统运行），ethernetif_thread负责从网口接收数据包再交付给tcpip_thread线程进行处理。



本文章转载自 https://my.oschina.net/u/274829/blog/270817

参考文章https://blog.youkuaiyun.com/jiangjunjie_2005/article/details/26051399#t16（建议细看）
