电池管理系统(BMS)软硬件介绍

第一步，认识电池管理系统的硬件架构

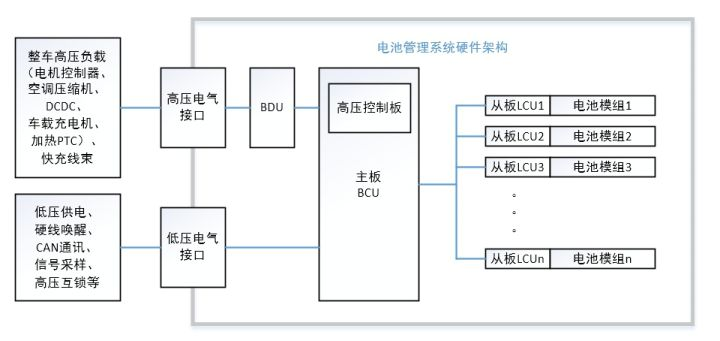

图1

1. 主板，作为BMS的大脑，会收集来自各个从板（通常叫LCU）的采样信息，通过低压电气接口与整车进行通讯，控制BDU（高压分断盒）内的继电器动作，实施监控电池的各项状态，保证电池在充放电过程中的安全使用；
2. 从板（LCU），作为BMS的哨兵，实施监控着模组的单体电压、单体温度等信息，将信息传输给主板，具备电池均衡功能，从板与主板的通讯方式通常是CAN通讯或者菊花链通讯（一种像菊花形状一样从中心到周边的通讯方式，不要想歪了…）；
3. BDU，是电池包电能进出的大门，通过高压电气接口与整车高压负载和快充线束连接，包含预充电路、总正继电器、总负继电器、快充继电器等，受主板控制；
4. 高压控制板，电池包电能进出的大门门卫，可集成在主板（如图1），也可独立出来，实时监控着电池包的电压电流，同时还包含预充检测和绝缘检测功能。



第二步，认识电池管理系统的软件架构。

面对汽车逐步的电动化、智能化、网联化，汽车电子的软件开发也越来越复杂，所以AUTOSAR联盟也就应运而生了。

AUTOSAR即是Automotive Open System Architecture（汽车开发系统架构），A
