CNN--卷积神经网络从R-CNN到Faster R-CNN的理解(CIFAR10分类代码)

1. 什么是CNN

卷积神经网络（Convolutional Neural Networks, CNN）是一类包含卷积计算且具有深度结构的前馈神经网络（Feedforward Neural Networks），是深度学习（deep learning）的代表算法之一。

我们先来看卷积神经网络各个层级结构图：

上图中CNN要做的事情是：给定一张图片，是车还是马未知，是什么车也未知，现在需要模型判断这张图片里具体是一个什么东西，总之输出一个结果：如果是车 那是什么车。

• 最左边是数据输入层(input layer)，对数据做一些处理，比如去均值（把输入数据各个维度都中心化为0，避免数据过多偏差，影响训练效果）、归一化（把所有的数据都归一到同样的范围）、PCA/白化等等。CNN只对训练集做“去均值”这一步。
• CONV：卷积计算层(conv layer)，线性乘积求和。
• RELU：激励层(activation layer)，下文有提到：ReLU是激活函数的一种。
• POOL：池化层(pooling layer)，简言之，即取区域平均或最大。
• FC：全连接层(FC layer)。

这几个部分中，卷积计算层是CNN的核心。

1.1 输入层

在做输入的时候，需要把图片处理成同样大小的图片才能够进行处理。

常见的处理数据的方式有：

1. 去均值(常用)

   • AlexNet：训练集中100万张图片，对每个像素点求均值，得到均值图像，当训练时用原图减去均值图像。
   • VGG：对所有输入在三个颜色通道R/G/B上取均值，只会得到3个值，当训练时减去对应的颜色通道均值。(此种方法效率高)

   **TIPS:**在训练集和测试集上减去训练集的均值。

2. 归一化

   幅度归一化到同样的范围。

3. PCA/白化(很少用)

   • 用PCA降维
   • 白化是对数据每个特征轴上的幅度归一化。

1.2 卷积计算层(conv)

对图像（不同的数据窗口数据）和滤波矩阵（一组固定的权重：因为每个神经元的多个权重固定，所以又可以看做一个恒定的滤波器filter）做内积（逐个元素相乘再求和）的操作就是所谓的『卷积』操作，也是卷积神经网络的名字来源。

滤波器filter是什么呢！请看下图。图中左边部分是原始输入数据，图中中间部分是滤波器filter，图中右边是输出的新的二维数据。

不同的滤波器filter会得到不同的输出数据，比如颜色深浅、轮廓。**相当于提取图像的不同特征，模型就能够学习到多种特征。**用不同的滤波器filter，提取想要的关于图像的特定信息：颜色深浅或轮廓。如下图所示。

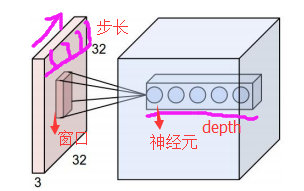

在CNN中，滤波器filter（带着一组固定权重的神经元）对局部输入数据进行卷积计算。每计算完一个数据窗口内的局部数据后，数据窗口不断平移滑动，直到计算完所有数据。这个过程中，有这么几个参数：

• 深度depth：神经元个数，决定输出的depth厚度。同时代表滤波器个数。
• 步长stride：决定滑动多少步可以到边缘。
• 填充值zero-padding：在外围边缘补充若干圈0，方便从初始位置以步长为单位可以刚好滑倒末尾位置，通俗地讲就是为了总长能被步长整除。

[外链图片转存失败(img-PpFhUbCh-1565505346071)(https://mlnotebook.github.io/img/CNN/convSobel.gif)]

• 参数共享机制

  假设每个神经元连接数据窗的权重是固定对的。固定每个神经元连接权重，可以看做模板，每个神经元只关注一个特性(模板)，这使得需要估算的权重个数减少：一层中从1亿到3.5万。

• 一组固定的权重和不同窗口内数据做内积：卷积

• 作用在于捕捉某一种模式，具体表现为很大的值。

卷积操作的本质特性包括稀疏交互和参数共享。

1.3 激励层

把卷积
