Origin科研绘图——手把手教你将“散乱的点线图”升级为“美观的叠层图”

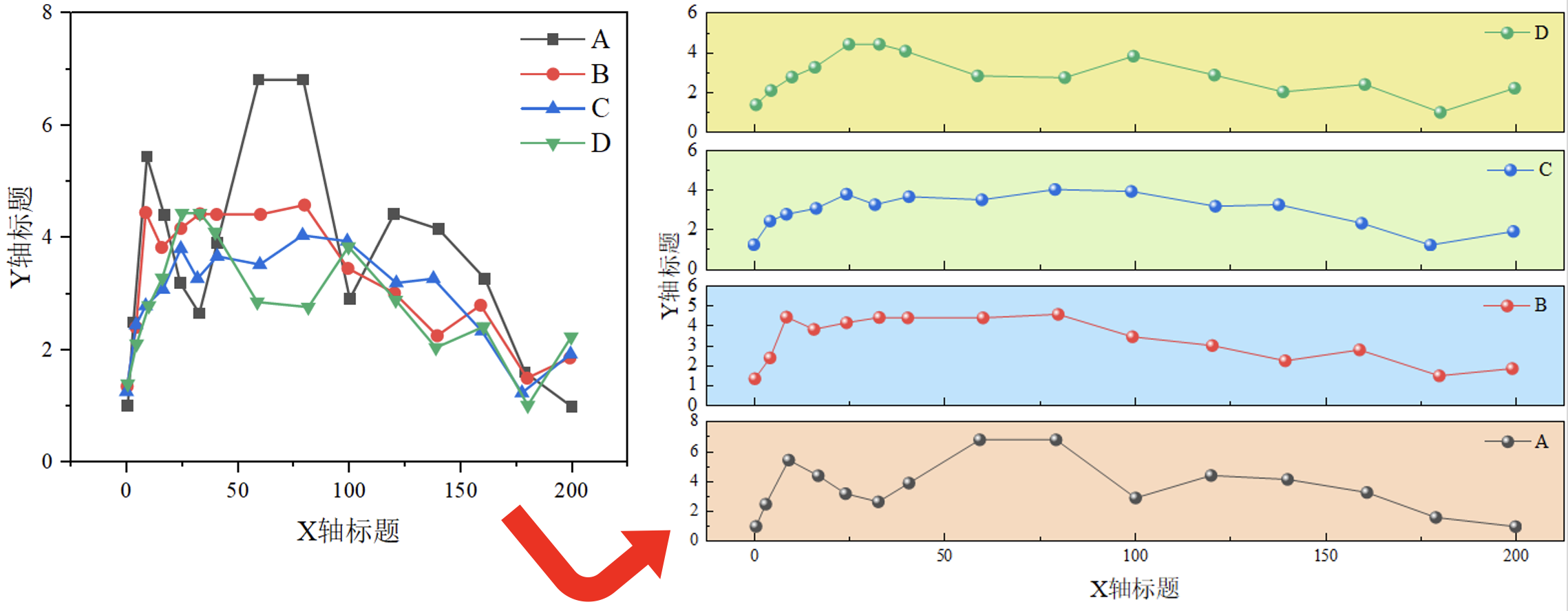

Part.01 对比图

清晰美观的SCI论文配图往往更受审稿专家认可。然而，许多科研人员在处理多组实验数据时，常常面临图表绘制杂乱、缺乏美感的问题。将重叠的曲线进行分层展示，不仅能提升图形的清晰度，还能增强数据对比效果。本文将介绍如何利用Origin软件，将原本杂乱的单幅点线图转换为层次分明的叠层图，从而优化论文配图质量，助力提高稿件接收率。

Part.02 绘图步骤

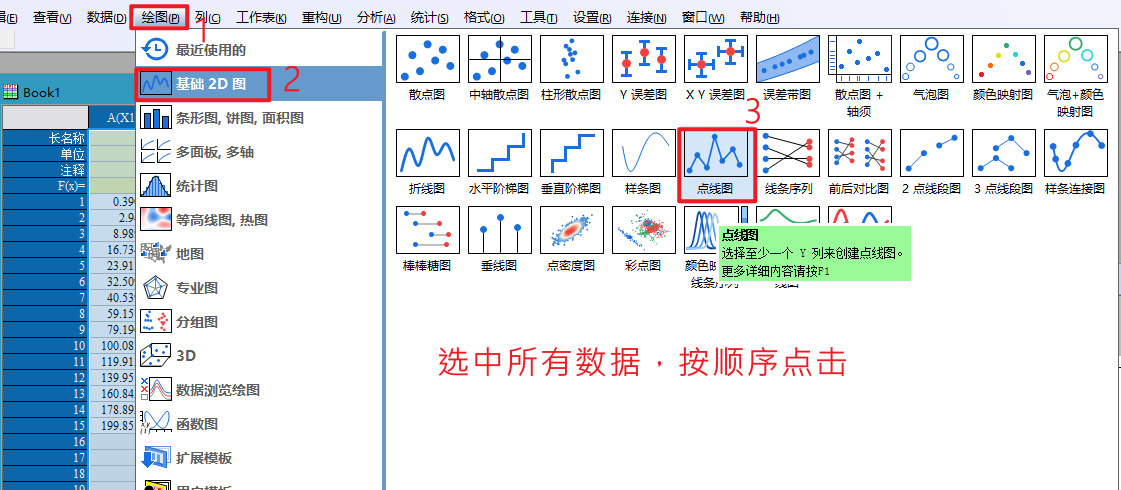

先导入数据，然后依次选中所有数据，点击绘图，选择基础2D图，选择点线图：

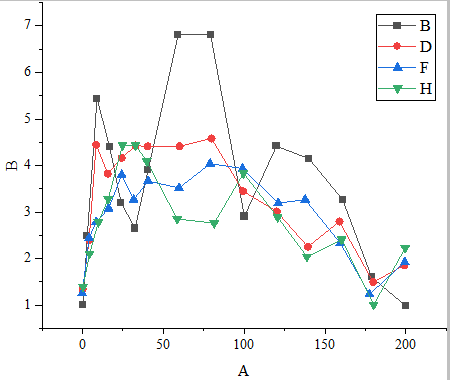

默认出图如下，然后依次双击对应位置去修改x和y轴标题，以及图例中的名字：

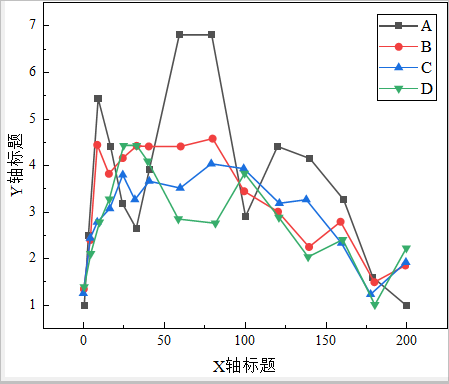

修改后如下，然后双击任意条曲线：

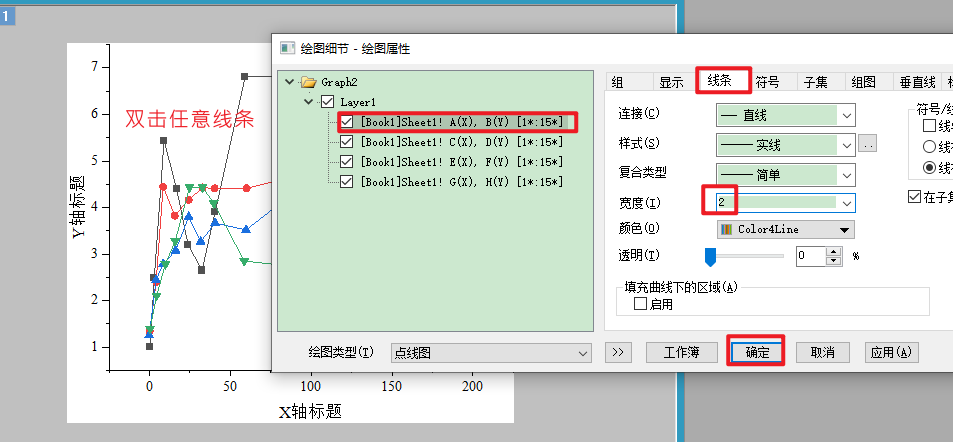

修改曲线宽度，一般为2:

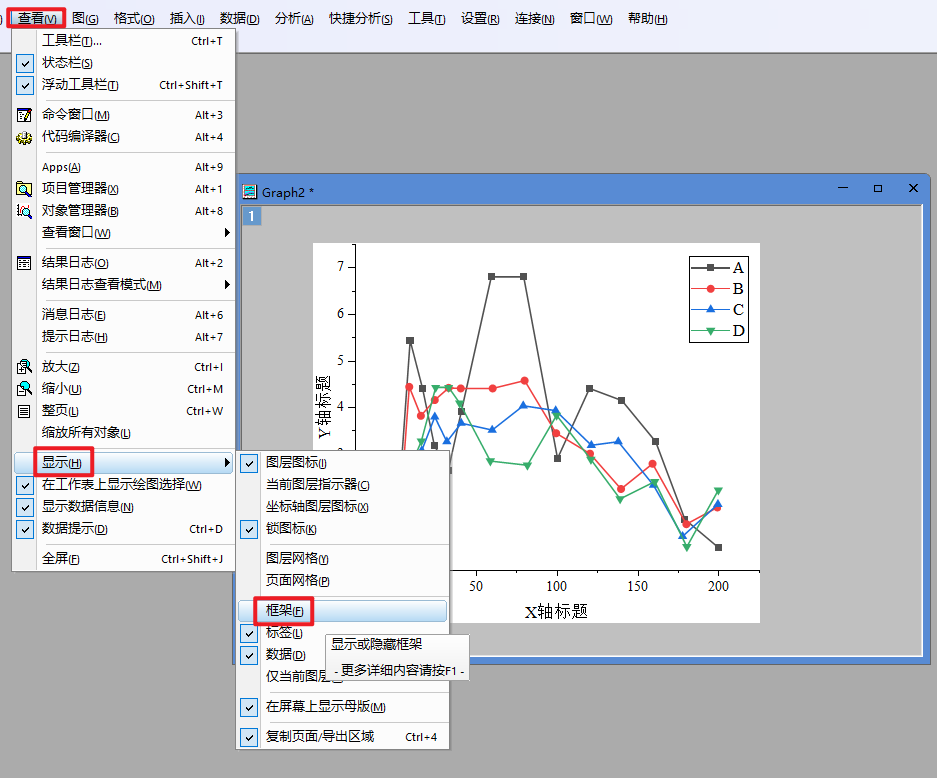

依次点击查看、显示、框架：

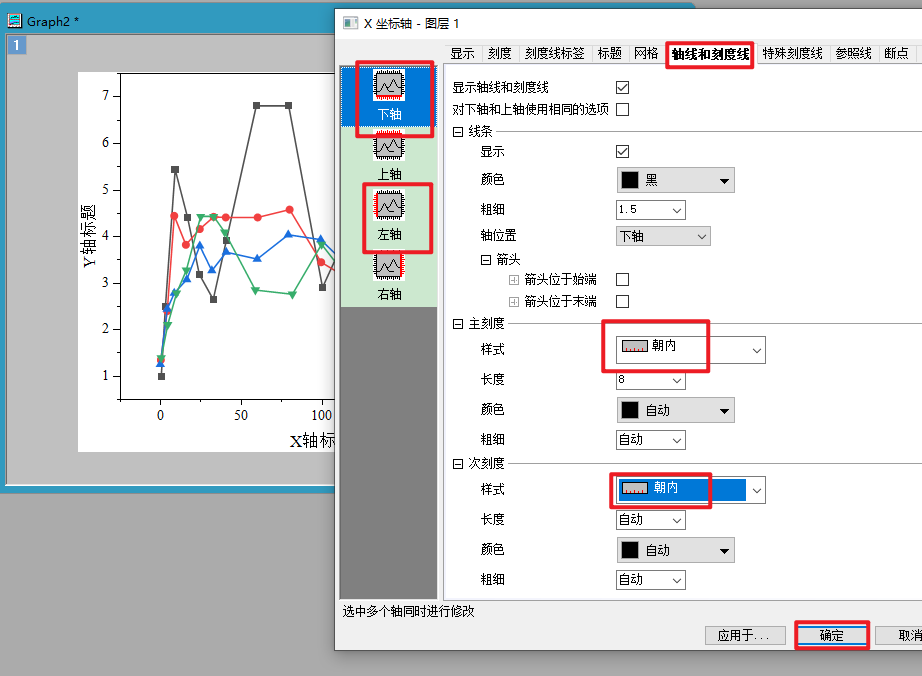

双击坐标轴，修改xy的轴线和刻度线，并将主次刻度方向调整朝内；

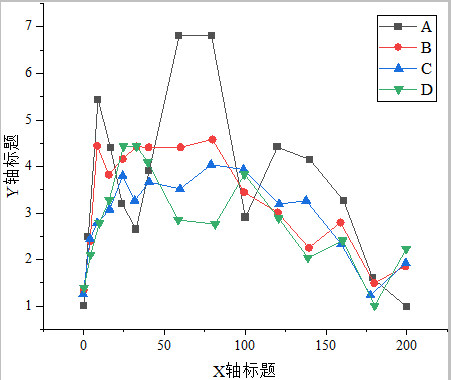

这样，如下图，普通的点线图就绘制出来了，但看着数据显得比较杂乱，不美观，因此接下来转换成叠层图：

Part.03 叠层图

点击界面右边—提取数据到新图层；

根据线条的数量，我们设置图层总数为4，列数设置为1，并设置垂直间距为2：

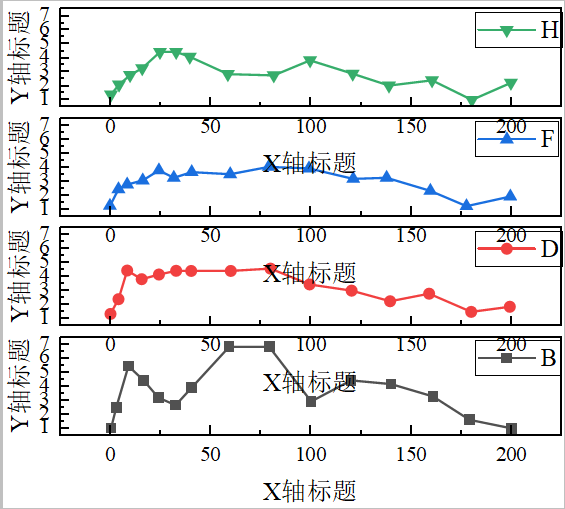

默认得到如下的图：

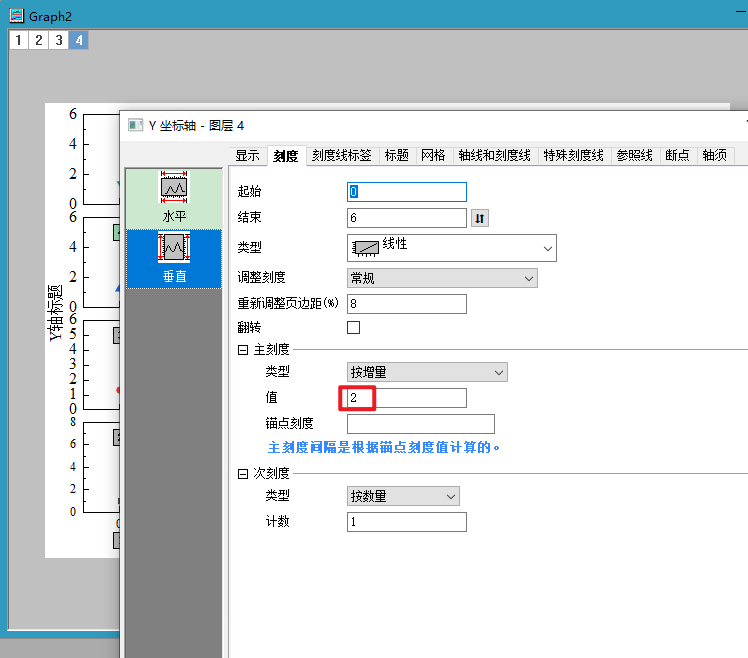

然后对图进行细节调整，如将多余的横、纵坐标标题以及刻度删除，双击各个坐标轴去修改主、次刻度：

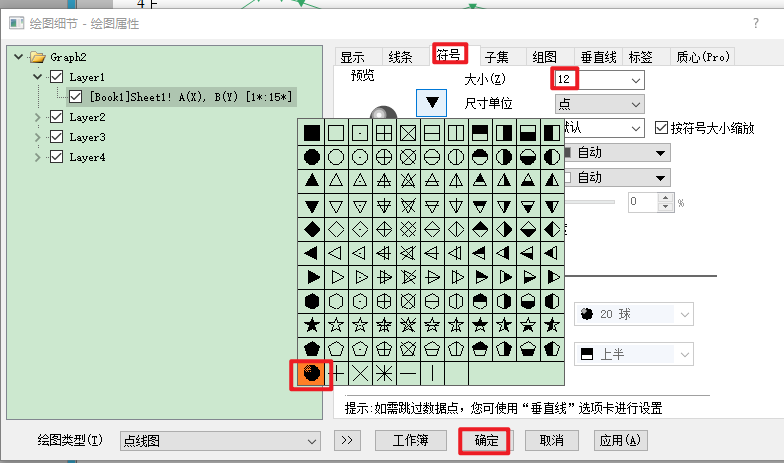

双击任意曲线，设置点的形状和大小：

选中图像，鼠标拉伸调整一下整体图形的大小和形状，得到图如下；

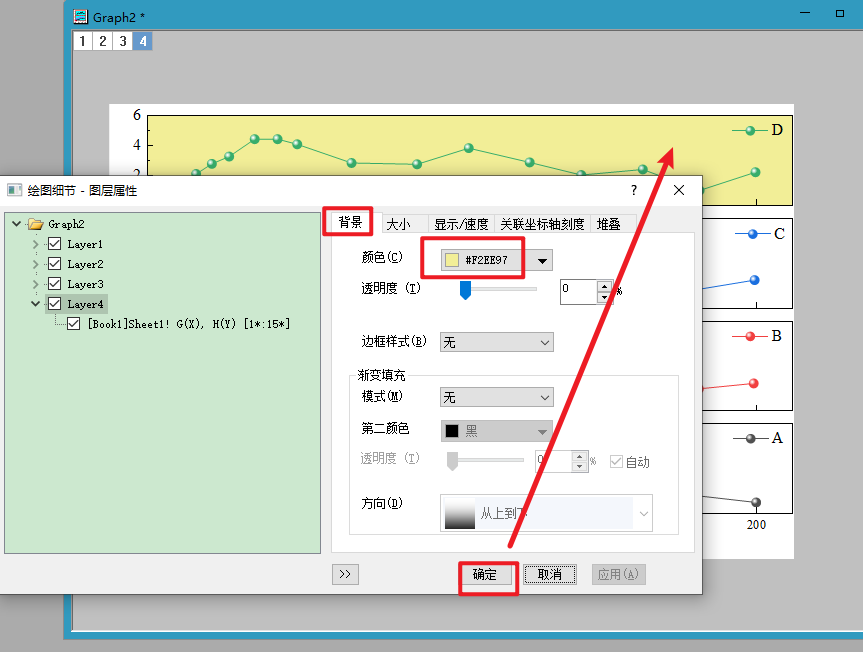

双击其中一个图像，依次点击背景，颜色去添加背景色；然后对其它三个图像进行同样的操作；

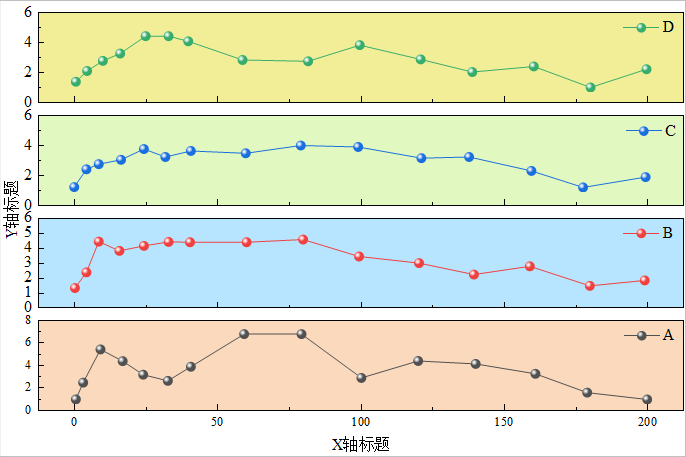

最终得到如下的图：

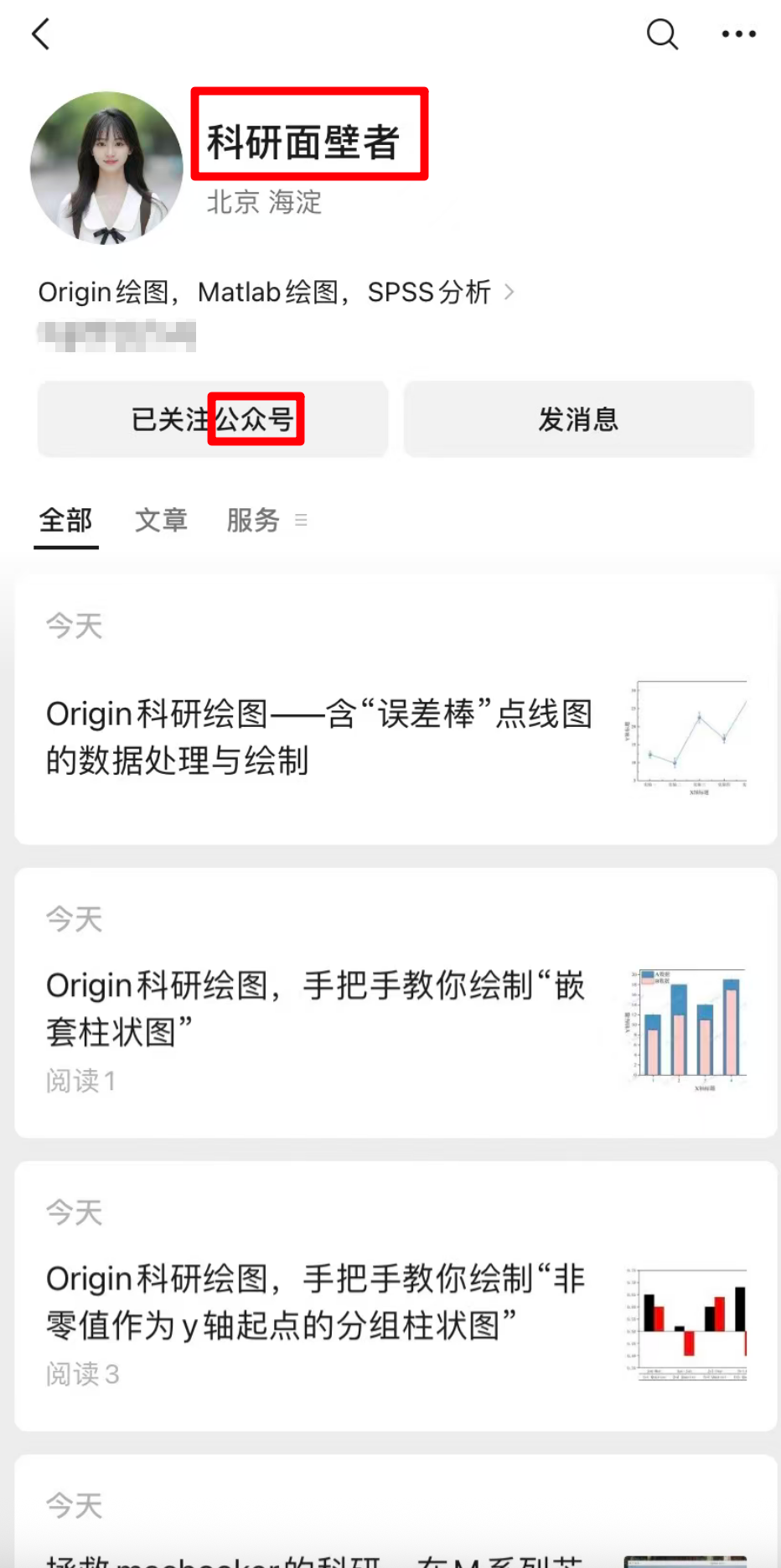

关注我，陆续更新更多Origin/Matlab/Python科研绘图教程，SPSS数据分析等。
