1 前言

    前面系列文章，对IJKPLAYER源码所涉及到的各个技术点、模块、关键技术及其实现原理，做了较为详细的梳理。但窃以为那只是微观层面的梳理，还不够完整不够透彻，本文拟尝试从宏观框架架构的视角加以补充。

    算是抛砖引玉。在此列出对IJKPLAYER源码分析的系列文章：

IJKPLAYER源码分析-iOS端显示-优快云博客

IJKPLAYER源码分析-Android端显示-优快云博客

IJKPLAYER源码分析-OpenGL ES渲染-优快云博客

IJKPLAYER源码分析-AudioQueue播放-优快云博客

IJKPLAYER源码分析-OpenSL ES播放-优快云博客

IJKPLAYER源码分析-AudioTrack播放-优快云博客

IJKPLAYER源码分析-videotoolbox硬解-优快云博客

IJKPLAYER源码分析-mediacodec硬解_ijkplayer硬解-优快云博客

IJKPLAYER源码分析-主结构体-优快云博客

IJKPLAYER源码分析-重要字段_packet-buffering-优快云博客

IJKPLAYER源码分析-点播原理-优快云博客

IJKPLAYER源码分析-音视频同步_ijkplayer 音视频同步-优快云博客

IJKPLAYER源码分析-常用API_sdl_profilerreset-优快云博客

IJKPLAYER源码分析-主要队列_ijkplayer packetqueue-优快云博客

IJKPLAYER源码分析-软解主结构_androi中ijkplayer源码分析-优快云博客

2 架构图

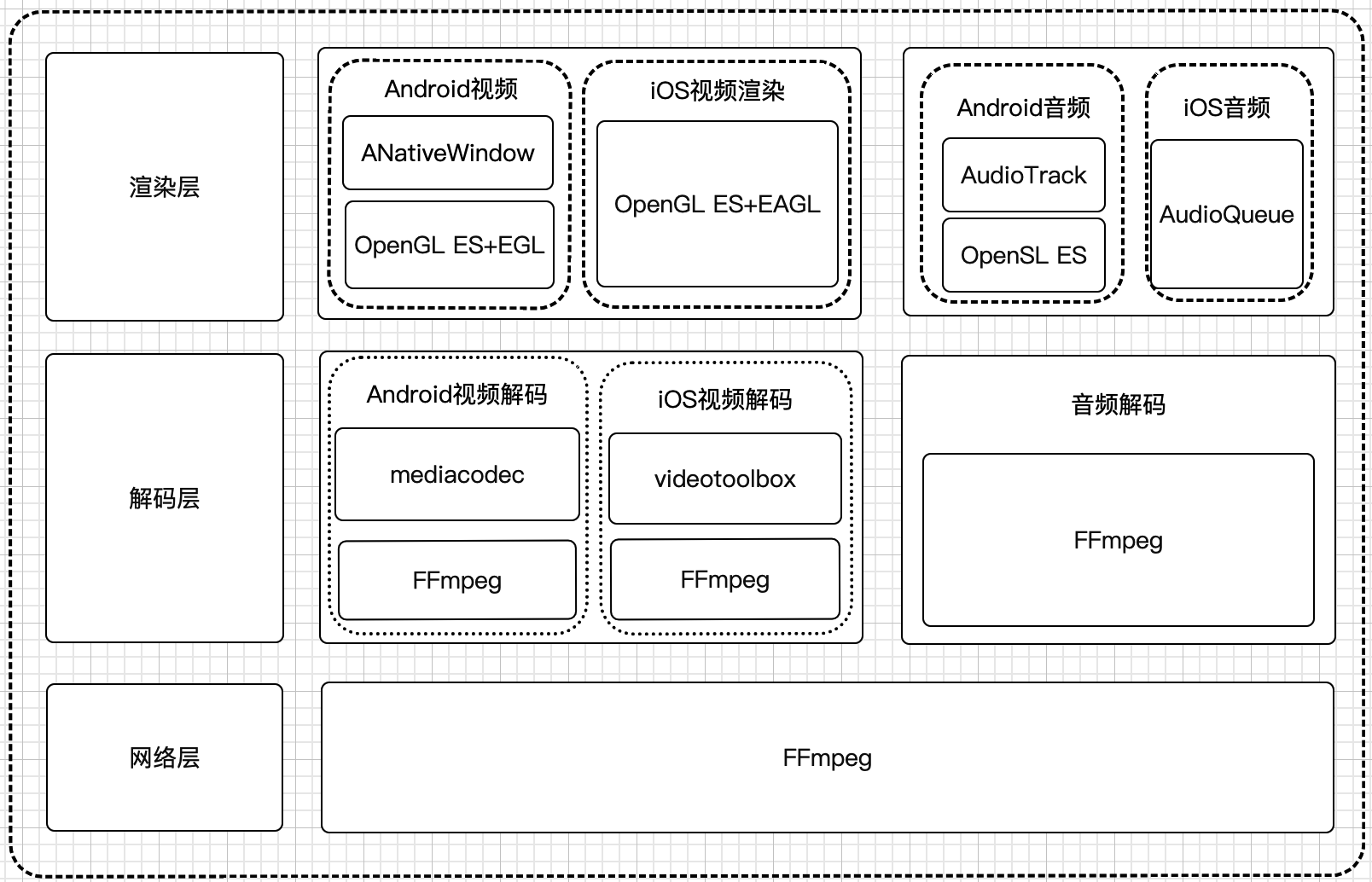

IJKPLAYER框架图

    阐述如下：

  •  网络层：拉流、解协议、解封装，使用的是FFmpeg库，因此FFmpeg所能支持的协议，IJKPLAYER均支持，具体执行是在read_thread线程，软解及Android和iOS硬解平台无关；
  • 解码层：分为音频和视频解码，其中音频解码及视频软解，Android和iOS统一逻辑，均使用FFmpeg软解，而视频硬解则因Android和iOS系统而已，Android使用Android SDK层mediacodec解码能力，iOS则使用videotoolbox解码；
  • 渲染层：也分为音频和视频渲染显示，音频Android支持AudioTrack和OpenSL ES播放、iOS支持AudioQueue播放(AudioUnit亦有实现)，而视频Android系统则分为ANativeWindow和OpenGL ES + EGL，iOS则是OpenGL ES + EAGL；

3 线程模型

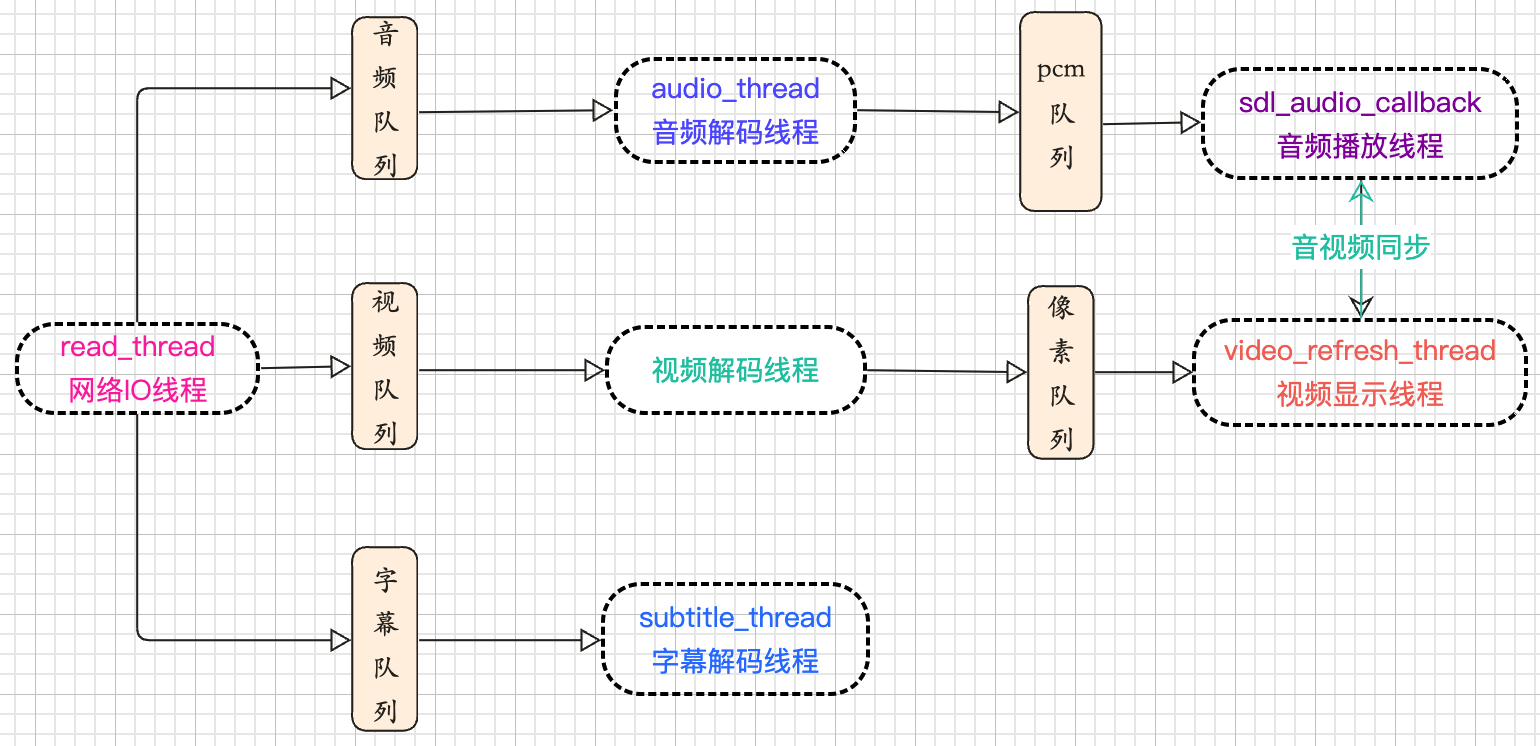

    具体到IJKPLAYER程序实现上来看，首先来看看各个线程及其通信方式：

  • 网络线程与音频解码线程audio_thread、视频解码线程以及字幕解码线程subtitle_thread，用PacketQueued队列通信，可通过选项限制队列大小；
  • 音频解码线程audio_thread、视频解码线程以及字幕解码线程subtitle_thread与音视频各自render线程用FrameQueue队列通信，由于是像素或pcm数据，因此
