定制powerbi形状地图——geojson编辑后转topojson格式

关于powerbi形状地图

设置

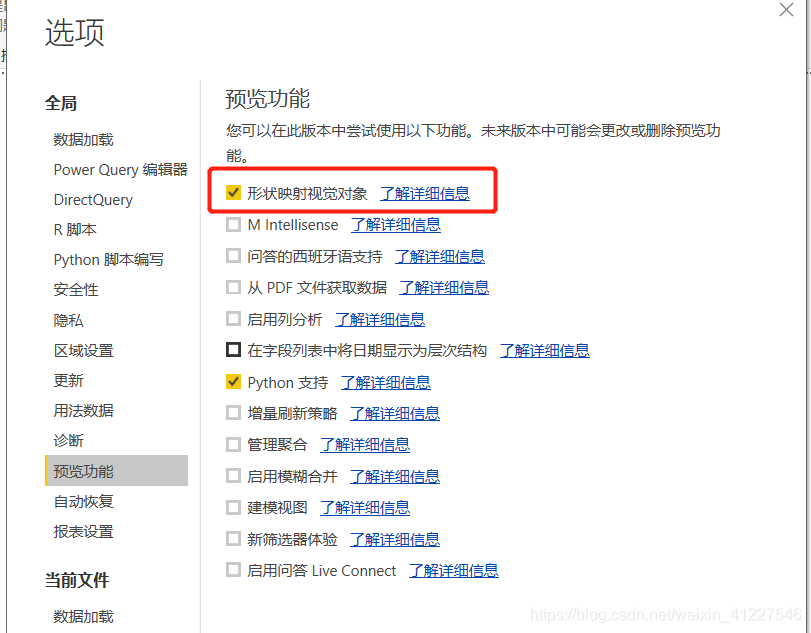

文件>选项>预览功能>形状映射视觉对象

添加自定义地图

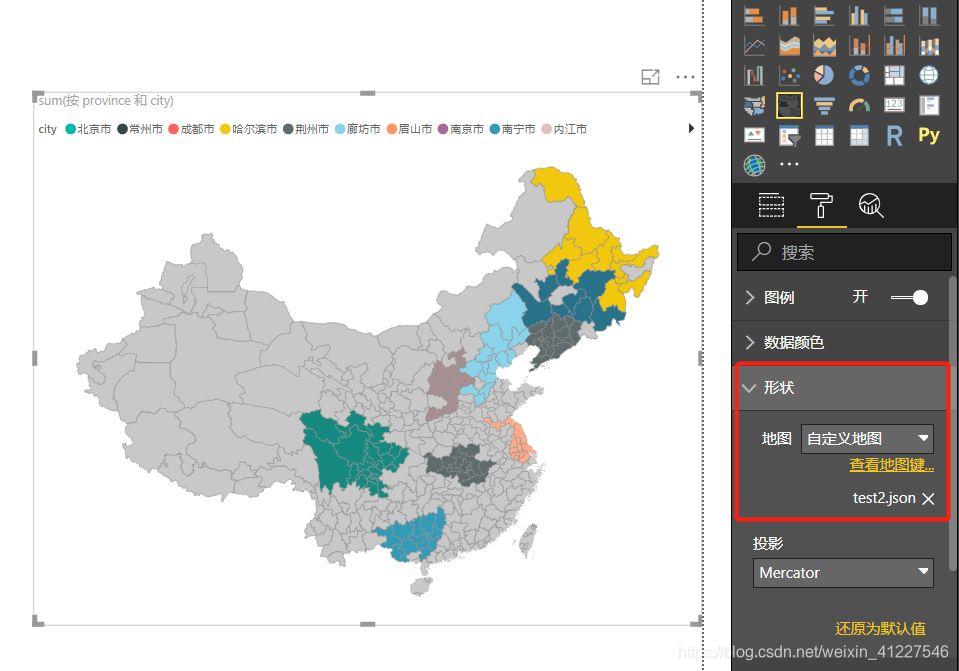

拖入形状地图>加个字段或度量值>格式>形状>自定义地图
这里的自定义地图需要topojson格式，并且带有“地图键”，后面详细说明

接下来我们制作自己需要的地图文件（用geojson编写后转成topojson格式）

什么是geojson 和topojson格式

参考链接1：http://geojson.org/
参考链接2：https://www.jianshu.com/p/dbdc7d4609e6

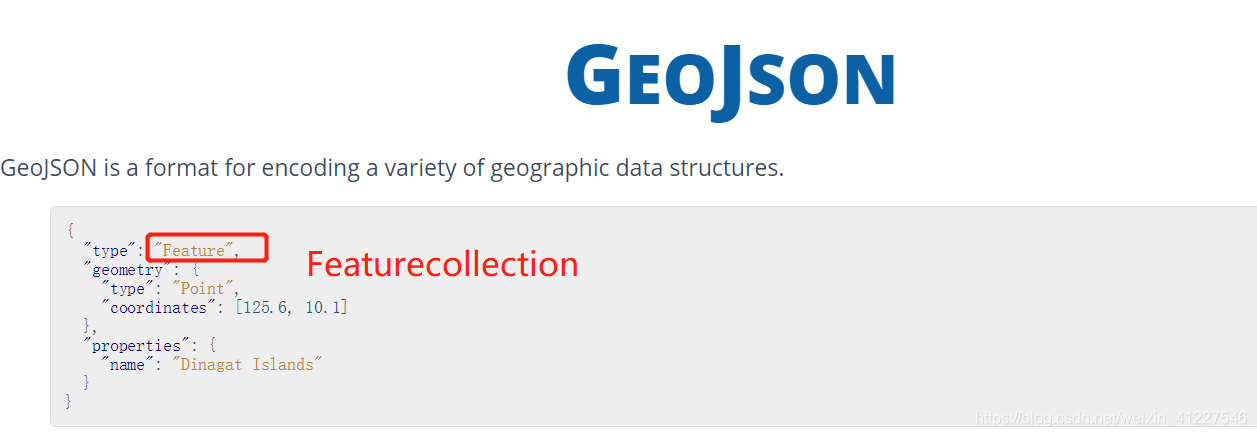

上文中提到过，powerbi中需要的是带有“地图键”的topojson格式，那么如果是geojson，第一个type类型应该是“FeatureCollection”

接下来获取带有中国行政边界线的地图代码

网上找了很久，找到一个网站
https://gadm.org/download_country_v3.html

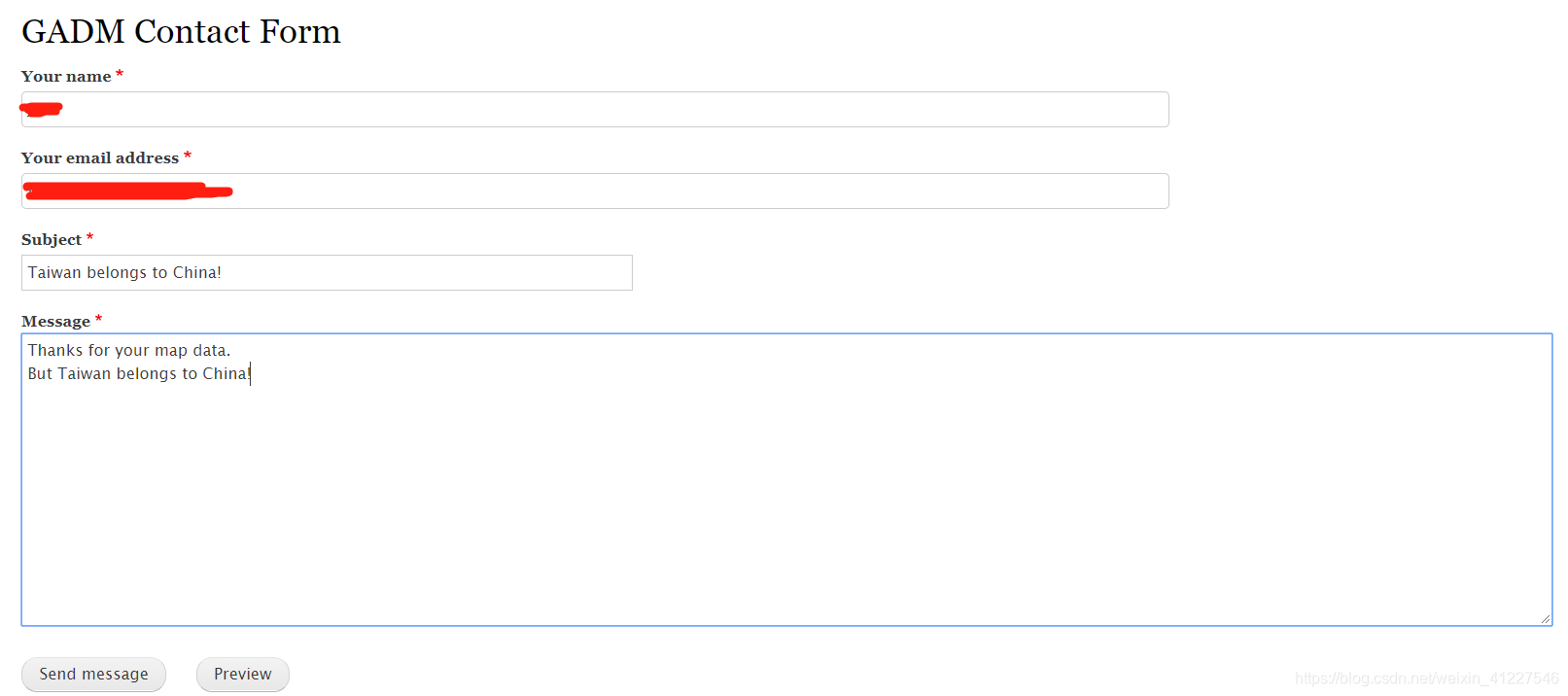

（该网站把台湾作为country，已留言不知道有没有用）

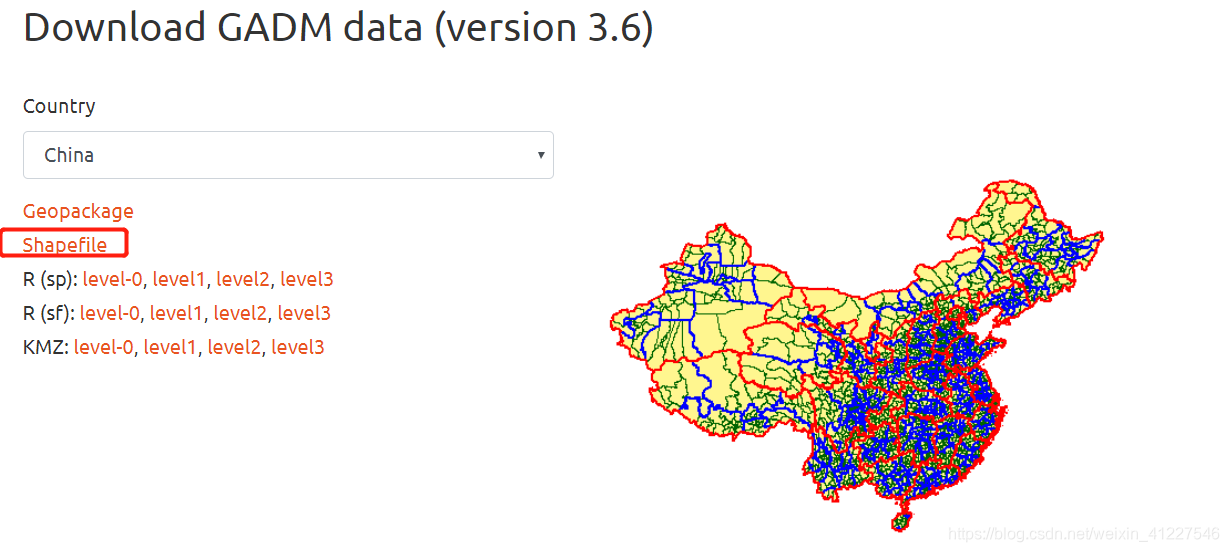

选择china，点击shapefile 下载地图文件包
文件比较多，用的是shp文件，

文件	说明
gadm36_CHN_0.shp	中国大陆地图
gadm36_CHN_1.shp	中国大陆（含省份边界）
gadm36_CHN_2.shp	中国大陆（含地级市边界）
gadm36_CHN_3.shp	中国大陆（含区县边界）

选择含有省份边界的gadm36_CHN_1.shp
在这个网站转成geojson格式，方便编辑：https://mapshaper.org/
select 选择文件>import导入>export导出 选择geojson
再下载一个台湾地图，同理操作（否则可是政治错误。）

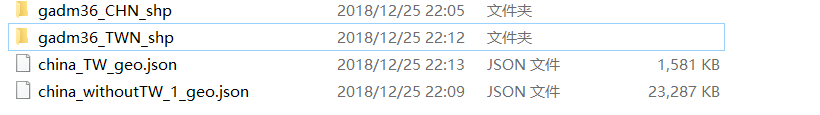

两个加起来就得到我们需要的含有边界的完整中国geojson格式地图代码

分析geojson格式

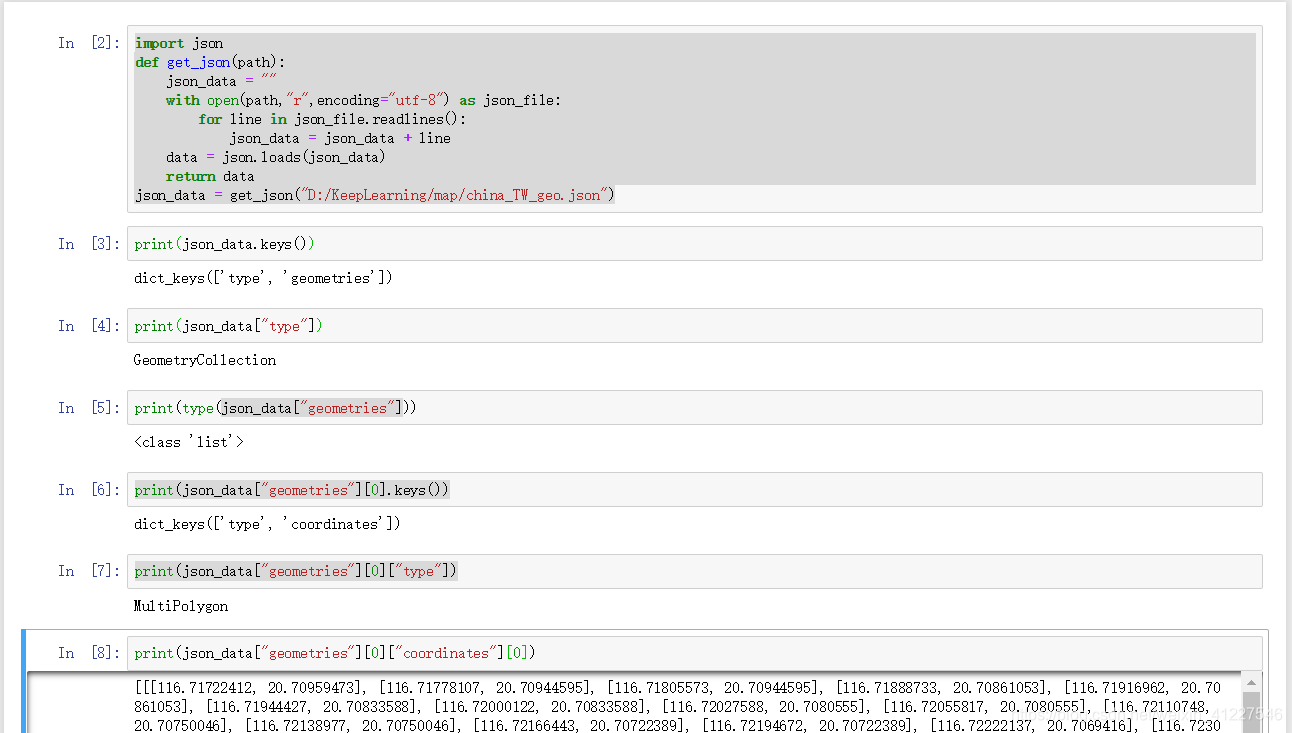

因为地图数据文件很大，用notepad++打开经常会卡死，分析结构比较麻烦，写了一个简单的python来看一下结构：

import json
def get_json(path):
    json_data = ""
    with open(path,"r",encoding="utf-8") as json_file:
        for line in json_file.readlines():
            json_data = json_data + line
    data = json.loads(json_data)
    return data

上面得到的数据结构如下：
几何体集合 GeometryCollection

• “type”:“GeometryCollection”
• “geometries”: [geometry_list]
  • “type”:“MultiPolygon”
  • “coordinates”:[coordinates_list] N个层级


要转成FeatureCollection

• “type”:“FeatureCollection”
• “features”: [feature_list]
  • “type”:“Feature”
  • “geometry”:
    • “type”: 需要根据上面的决定
    • “coordinates”:[coordinates_list]
    • “properties”:
      • “PROVINCE”:“xxx”
      • “id”:“xx”

用Python写代码编辑geojson

import json
import requests
# 获取数据代码
def get_json(path):
    json_data = ""
    with open(path,"r",encoding="utf-8") as json_file:
        for line in json_file.readlines():
            json_data = json_data + line
    data = json.loads(json_data)
    return data

# 将geojson主type类改为FeatureCollection 并将含有地图边界的数据以及省份数据添加进去
def change_json(adress_dic):
    features_list = []
    for id in adress_dic:
        adress_= adress_dic[id][2]
        features_dic = {"type":"Feature",
                        "geometry":
                                    {"type":adress_dic[id][1],
                                    "coordinates":adress_},
                        "properties":
                                    {"PROVINCE":adress_dic[id][0],
                                     "id":id}
                    }
        features_list.append(features_dic)
    json_dic = {"type":"FeatureCollection",
                "features":features_list}
    return json_dic

# 调用高德地图API接口，用逆向地理编码，通过经纬度，返回省份地级市结果
def get_city(location):
    url_basic = "https://restapi.amap.com/v3/geocode/regeo"
    url_api = url_basic+"?"+"key=xxxxxxx"+"&location="+location #用自己的key，参考高德地图开放API接口
    response = requests.get(url_api)
    text_dic = json.loads(response.text)
    result_dic = {}
    result_dic["province"] = text_dic["regeocode"]["addressComponent"]["province"]
    return result_dic

# 获取两个geojson的地理数据
data_1 = get_json("D:/KeepLearning/map/china_TW_geo.json")
geometry_list_1 = data_1["geometries"]
data_2 = get_json("D:/KeepLearning/map/china_withoutTW_1_geo.json")
geometry_list_2 = data_2["geometries"]
geometry_list = geometry_list_1 + geometry_list_2

if __name__ == "__main__":
    adress_dic = {}
    id = 1
    for i in geometry_list:
        if i["type"] == "Polygon":
            location_list =i["coordinates"][0][0]
        if i["type"] == "MultiPolygon":
            location_list =i["coordinates"][0][0][0]
        location = "%s,%s" %(round(location_list[0],5),round(location_list[1],5))
        result_dic = get_city(location)
        province = result_dic["province"]
        adress_dic[id] = [province,i["type"],i["coordinates"]]
        id += 1
    json_dic = change_json(adress_dic)
    with open("D:/KeepLearning/map/chinamap_province_geo.json","w",encoding= "utf-8") as json_file:
        json_file.writelines(json.dumps(json_dic)+"\n")

然后得到chinamap_province_geo.json 文件，在刚才的网站中转换成topojson格式，
定制完成。

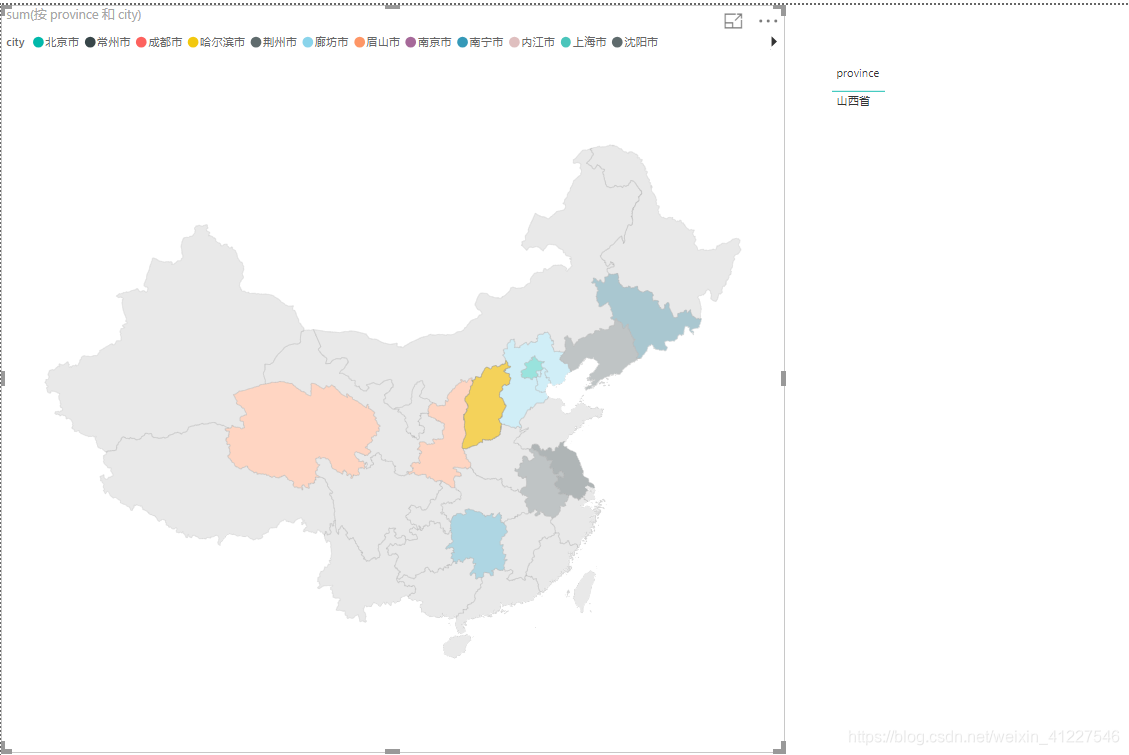

可以通过选择地图中的某些省份，进行数据筛选联动。

通过以上步骤，还可以生成某些省份，或者某些地级市，区县的详细地图。
