本文详细介绍了MIPI DSI协议，包括其种类、特性、分层结构、物理层D-PHY的特性，以及DSI传输过程、数据包结构、DCS命令集、模式切换命令、Lane组成和Spaced-One-Hot Coding机制。重点讲解了Video Mode的三种操作模式，强调了周期性进入LP模式以降低功耗的重要性。
1.ＭＩＰＩ种类：
ｍｉｐｉ包括：ｄｓｉ（显示串行接口）ｃｓｉ（摄像串行接口）
ｄｓｉ和ｃｓｉ共用一种物理层协议D-PHY。DSI协议中还涉及到一些其他的顶层协议，如ｄｃｓ（显示命令接口）ｄｂｉ（显示总线接口）ｄｐｉ（显示像素接口）。
2.ＭＩＰＩ特性：
高速率：最多四个通道，每个通道 １Ｇｂｐｓ
低功耗：Low power 1.2v High speed 0.2v （功耗 ＴＭＤＳ＞ＬＶＤＳ＞ＨＳ ＭＩＰＩ）
其他差分信号： TMDS, 最小化差分
LVDS, 低压差分

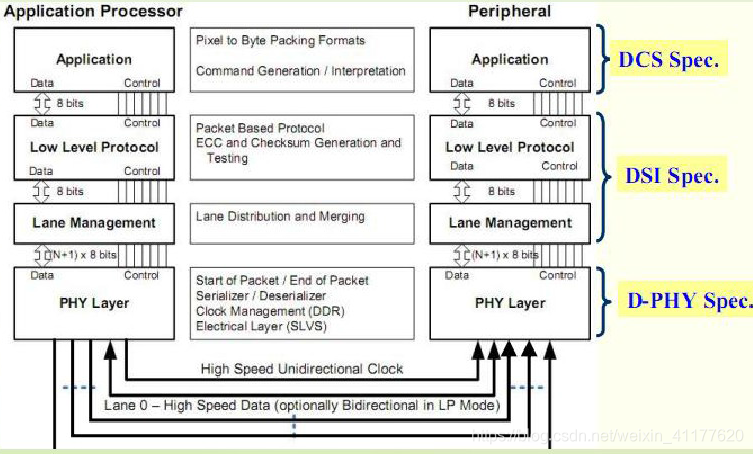

3.ＭＩＰＩ分层结构：
4.物理层D-PHY：

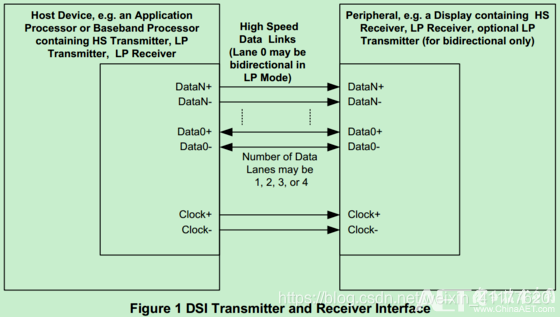

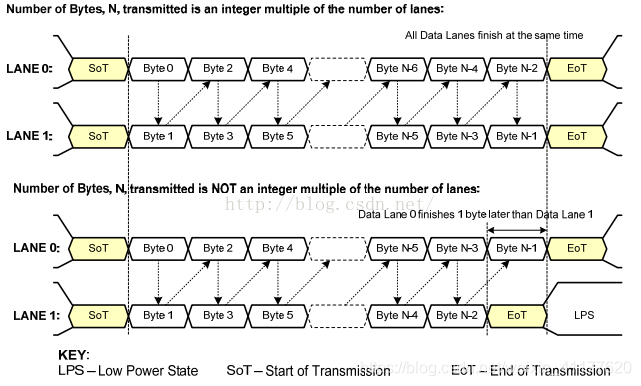

lane（通道）: 1个clock通道，1-4个data通道
传输模式： lp 用于控制模式、低功耗数据传输模式LPDT和极低功耗模式ULPS（单端信号），hs 用于高速传输（差分信号）。
数据格式： MSB ｌÿ
