状态机finite-state machine学习笔记1

例子来自于<Verilog数字系统设计教程>第12章，书中的例子错误较多，代码已经经过改写。
在这里插入图片描述

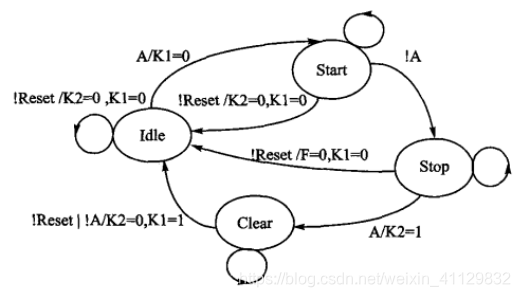

状态转移图

1.Gray编码

module fsm(
 Clock,
 Reset,
 A,
 K2,
 K1,
 state
);
input Clock,Reset,A;
output reg K1,K2;
output reg [1:0]state;
parameter Idle = 2'b00,
    Start = 2'b01,
    Stop = 2'b10,
    Clear = 2'b11;
always@(posedge Clock)
 if(!Reset)
  begin
   state <= Idle;
   K2 = 0;
   K1 = 0;
  end
 else
  case(state)

   Idle:if(A)begin
    state <= Start;
    K1 <= 0;
   end
   else begin
    state <= Idle;
    K2 = 0;
    K1 = 0;
   end

   Start:if(!A)begin
    state <= Stop;
   end
   else begin
    state <= Start;
   end

   Stop:if(A)begin
    state <=Clear;
    K2 <= 1;
   end
   else begin
    state <=Stop;
    K2 = 0;
    K1 = 0;
   end
   Clear:if(!A
