Linux电源管理(10)_autosleep

1. 前言(android13没有使能CONFIG_PM_AUTOSLEEP)

Autosleep也是从Android wakelocks补丁集中演化而来的（Linux电源管理(9)_wakelocks），用于取代Android wakelocks中的自动休眠功能。它基于wakeup source实现，从代码逻辑上讲，autosleep是一个简单的功能，但背后却埋藏着一个值得深思的话题：

计算机的休眠（通常是STR、Standby、Hibernate等suspend操作），应当在什么时候、由谁触发？

蜗蜗在“Linux电源管理(2)_Generic PM之基本概念和软件架构”中有提过，在传统的操作场景下，如PC、笔记本电脑，这个问题很好回答：由用户、在其不想或不再使用时。

但在移动互联时代，用户随时随地都可能使用设备，上面的回答就不再成立，怎么办？这时，Android提出了“Opportunistic suspend（这个词汇太传神了，很难用简洁的中文去翻译，就不翻译了）”的理论，通俗的讲，就是“逮到机会就睡”。而autosleep功能，无论是基于Android wakelocks的autosleep，还是基于wakeup source的autosleep，都是为了实现“Opportunistic suspend”。

相比较“对多样的系统组件单独控制”的电源管理方案（如Linux kernel的Dynamic PM），“Opportunistic suspend”是非常简单的，只要检测到系统没有事情在做（逮到机会），就suspend整个系统。这对系统的开发人员（特别是driver开发者）来说，很容易实现，几乎不需要特别处理。

但困难的是，“系统没有事情在做”的判断依据是什么？能判断准确吗？会不会浪费过多的资源在"susend->resume-supsend…”的无聊动作上？如果只有一个设备在做事情，其它设备岂不是也得陪着耗电？等等…

所以，实现“Opportunistic suspend”机制的autosleep功能，是充满争议的。说实话，也是不优雅的。但它可以解燃眉之急，因而虽然受非议，却在Android设备中广泛使用。

其实Android中很多机制都是这样的（如wakelocks，如binder，等等），可以这样比方：Android是设计中的现实主义，Linux kernel是设计中的理想主义，当理想和现实冲突时，怎么调和？不只是Linux kernel，其它的诸如设计、工作和生活，都会遇到类似的冲突，怎么对待？没有答案，但有一个原则：不要偏执，不要试图追求非黑即白的真理！

我们应该庆幸有Android这样的开源软件，让我们可以对比，可以思考。偏题有点远，言归正传吧，去看看autosleep的实现。

2. 功能总结和实现原理

经过前言的瞎聊，Autosleep的功能很已经很直白了，“系统没有事情在做”的时候，就将系统切换到低功耗状态。

根据使用场景，低功耗状态可以是Freeze、Standby、Suspend to RAM（STR）和Suspend to disk（STD）中的任意一种。而怎么判断系统没有事情在做呢？依赖wakeup events framework。只要系统没有正在处理和新增的wakeup events，就尝试suspend，如果suspend的过程中有events产生，再resume就是了。

由于suspend/resume的操作如此频繁，解决同步问题就越发重要，这也要依赖wakeup events framework及其wakeup count功能。

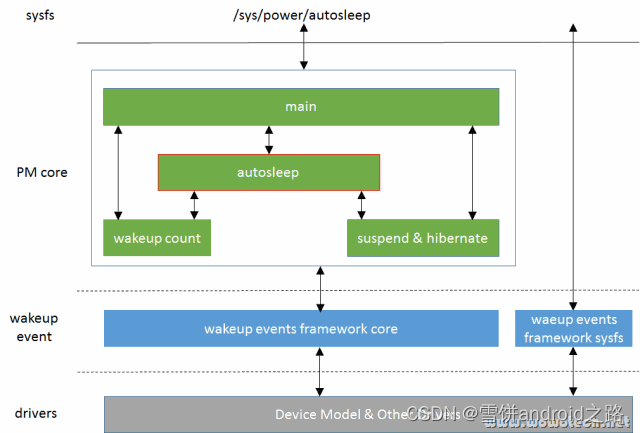

3. 在电源管理中的位置

autosleep的实现位于kernel/power/autosleep.c中，基于wakeup count和suspend & hibernate功能，并通过PM core的main模块向用户空间提供sysfs文件（/sys/power/autosleep）

注1：我们在“Linux电源管理(8)_Wakeup count功能”中，讨论过wakeup count功能，本文的autosleep，就是使用wakeup count的一个实例。

4. 代码分析

4.1 /sys/power/autosleep

#ifdef CONFIG_PM_AUTOSLEEP
static ssize_t autosleep_show(struct kobject *kobj,
			      struct kobj_attribute *attr,
			      char *buf)
{
	// 获取当前的自动休眠状态
	suspend_state_t state = pm_autosleep_state();

	// 如果状态为PM_SUSPEND_ON，表示自动休眠已关闭
	if (state == PM_SUSPEND_ON)
		return sprintf(buf, "off\n");

	#ifdef CONFIG_SUSPEND
	if (state < PM_SUSPEND_MAX)
		return sprintf(buf, "%s\n", pm_states[state] ?
					pm_states[state] : "error");
	#endif

	#ifdef CONFIG_HIBERNATION
	// 如果支持休眠，但不支持挂起，返回"disk"
	return sprintf(buf, "disk\n");
	#else
	// 如果既不支持休眠也不支持挂起，返回"error"
	return sprintf(buf, "error");
	#endif
}

static ssize_t autosleep_store(struct kobject *kobj,
			       struct kobj_attribute *attr,
			       const char *buf, size_t n)
{
	// 解析用户输入的状态
	suspend_state_t state = decode_state(buf, n);
	int error;

	// 如果状态为PM_SUSPEND_ON，并且输入不为"off"，返回错误
	if (state == PM_SUSPEND_ON
	    && strcmp(buf, "off") && strcmp(buf, "off\n"))
		return -EINVAL;

	// 如果状态为PM_SUSPEND_MEM，设置为当前内存休眠状态
	if (state == PM_SUSPEND_MEM)
		state = mem_sleep_current;

	// 设置自动休眠状态
	error = pm_autosleep_set_state(state);
	return error ? error : n;
}

// 定义并初始化autosleep属性
power_attr(autosleep);
#endif /* CONFIG_PM_AUTOSLEEP */

这段代码是Linux内核中用于处理自动休眠状态的部分。它包含了两个函数：autosleep_show 和 autosleep_store。这两个函数都用于读取和设置自动休眠状态。

autosleep_show 函数用于读取当前的自动休眠状态并将其显示为字符串。根据状态的不同，它可能返回 “off” 表示自动休眠已关闭，或者返回支持的休眠/挂起状态，或者返回 “disk” 表示只支持休眠而不支持挂起，或者返回 “error” 表示既不支持休眠也不支持挂起。

autosleep_store 函数用于根据用户输入设置自动休眠状态。它会解析用户输入的状态，并根据状态的不同进行相应的设置。如果状态为PM_SUSPEND_ON，只有输入为 “off” 时才能关闭自动休眠。如果状态为PM_SUSPEND_MEM，将其设置为当前内存休眠状态。

最后，使用 power_attr(autosleep) 定义并初始化了名为 autosleep 的属性，用于在 sysfs 中显示和修改自动休眠状态。整个功能在编译时会受到是否启用 CONFIG_PM_AUTOSLEEP、CONFIG_SUSPEND 和 CONFIG_HIBERNATION 配置选项的影响。

4.2 pm_autosleep_init

开始之前，先介绍一下autosleep的初始化函数，该函数在kernel PM初始化时（.\kernel\power\main.c:pm_init）被调用，负责初始化autosleep所需的2个全局参数：

1）一个名称为“autosleep”的wakeup source（autosleep_ws），在autosleep执行关键操作时，阻止系统休眠（我们可以从中理解wakeup source的应用场景和使用方法）。

2）一个名称为“autosleep”的有序workqueue，用于触发实际的休眠动作（休眠应由经常或者线程触发）。这里我们要提出2个问题：什么是有序workqueue？为什么要使用有序workqueue？后面分析代码时会有答案。

如下：

/**
 * pm_autosleep_init - 初始化自动休眠模块
 *
 * 这个函数用于在系统初始化时初始化自动休眠模块。它会创建一个唤醒源
 * (wakeup source) 用于跟踪自动休眠事件，并分配一个有序工作队列
 * (ordered workqueue) 用于处理自动休眠相关的任务。
 *
 * 返回：0 表示成功初始化，负数表示出现错误
 */
int __init pm_autosleep_init(void)
{
	// 注册一个唤醒源 "autosleep"，用于跟踪自动休眠事件
	autosleep_ws = wakeup_source_register(NULL, "autosleep");
	if (!autosleep_ws)
		return -ENOMEM;

	// 分配一个有序工作队列 "autosleep"，用于处理自动休眠相关的任务
	autosleep_wq = alloc_ordered_workqueue("autosleep", 0);
	if (autosleep_wq)
		return 0;

	// 如果分配工作队列失败，取消唤醒源的注册并返回错误
	wakeup_source_unregister(autosleep_ws);
	return -ENOMEM;
}

4.3 pm_autosleep_set_state

pm_autosleep_set_state负责设置autosleep的状态，autosleep状态和“Linux电源管理(5)_Hibernate和Sleep功能介绍”所描述的电源管理状态一致，共有freeze、standby、STR、STD和off五种（具体依赖于系统实际支持的电源管理状态）。具体如下：

/**
 * pm_autosleep_set_state - 设置自动休眠状态
 * @state: 要设置的休眠状态
 *
 * 这个函数用于设置自动休眠的状态。它会根据给定的状态来控制是否启用
 * 自动休眠功能，以及触发相应的操作。根据不同的状态，会执行不同的操作，
 * 包括启用/禁用自动休眠、排队休眠任务等。
 *
 * 返回：0 表示成功设置状态，负数表示出现错误
 */
int pm_autosleep_set_state(suspend_state_t state)
{
#ifndef CONFIG_HIBERNATION
	// 如果不支持休眠状态大于等于 PM_SUSPEND_MAX，返回错误
	if (state >= PM_SUSPEND_MAX)
		return -EINVAL;
#endif

	// 保持唤醒状态以防止系统进入休眠
	__pm_stay_awake(autosleep_ws);

	// 锁定自动休眠互斥锁，确保设置状态的原子性
	mutex_lock(&autosleep_lock);

	// 更新自动休眠状态
	autosleep_state = state;

	// 解除唤醒状态
	__pm_relax(autosleep_ws);

	// 根据状态执行不同的操作
	if (state > PM_SUSPEND_ON) {
		// 启用自动休眠唤醒事件
		pm_wakep_autosleep_enabled(true);
		// 排队休眠任务
		queue_up_suspend_work();
	} else {
		// 禁用自动休眠唤醒事件
		pm_wakep_autosleep_enabled(false);
	}

	// 解锁自动休眠互斥锁
	mutex_unlock(&autosleep_lock);

	return 0;
}

pm_wakep_autosleep_enabled主要用于更新wakeup source中和autosleep有关的信息，代码和执行逻辑如下：

#ifdef CONFIG_PM_AUTOSLEEP
/**
 * pm_wakep_autosleep_enabled - 修改所有唤醒源的 autosleep_enabled 标志
 * @set: 是否设置 autosleep_enabled 标志
 *
 * 这个函数用于修改所有唤醒源的 autosleep_enabled 标志，以控制是否允许自动休眠。
 * 根据传入的参数，可以设置或者清除唤醒源的 autosleep_enabled 标志。
 */
void pm_wakep_autosleep_enabled(bool set)
{
	struct wakeup_source *ws;
	ktime_t now = ktime_get();
	int srcuidx;

	// 使用 srcu 读锁来遍历唤醒源列表
	srcuidx = srcu_read_lock(&wakeup_srcu);
	list_for_each_entry_rcu_locked(ws, &wakeup_sources, entry) {
		spin_lock_irq(&ws->lock);
		// 如果 autosleep_enabled 标志需要修改
		if (ws->autosleep_enabled != set) {
			ws->autosleep_enabled = set;
			// 如果唤醒源处于活跃状态
			if (ws->active) {
				// 根据设置的状态更新 prevent_sleep 时间
				if (set)
					ws->start_prevent_time = now;
				else
					update_prevent_sleep_time(ws, now);
			}
		}
		spin_unlock_irq(&ws->lock);
	}
	srcu_read_unlock(&wakeup_srcu, srcuidx);
}
#endif /* CONFIG_PM_AUTOSLEEP */

这个函数用于修改所有唤醒源的 autosleep_enabled 标志，以控制是否允许自动休眠。根据传入的参数 set，可以设置或者清除唤醒源的 autosleep_enabled 标志。

queue_up_suspend_work比较简单，就是把suspend_work挂到workqueue，等待被执行。而suspend_work的处理函数为try_to_suspend，如下：

/**
 * 声明一个待执行的工作队列（suspend_work）并指定工作函数为 try_to_suspend。
 * 这个工作队列用于在自动休眠状态下排队挂起操作。
 */
static DECLARE_WORK(suspend_work, try_to_suspend);

/**
 * 将挂起操作工作（suspend_work）排队到工作队列中。
 * 这个函数会根据当前的自动休眠状态决定是否将挂起操作工作排队。
 */
void queue_up_suspend_work(void)
{
	// 如果自动休眠状态大于 PM_SUSPEND_ON，表示系统可以进行挂起操作
	if (autosleep_state > PM_SUSPEND_ON)
		// 将挂起操作工作排队到指定的工作队列（autosleep_wq）中
		queue_work(autosleep_wq, &suspend_work);
}

4.4 try_to_suspend

try_to_suspend是suspend的实际触发者，代码如下：

/**
 * 尝试进入挂起状态的函数。
 * @work: 指向工作项的指针
 */
static void try_to_suspend(struct work_struct *work)
{
	unsigned int initial_count, final_count;

	// 获取当前系统的唤醒计数
	if (!pm_get_wakeup_count(&initial_count, true))
		goto out;

	// 获取 autosleep_lock 互斥锁，用于确保挂起操作的同步
	mutex_lock(&autosleep_lock);

	// 如果无法保存唤醒计数或者系统不处于运行状态，则解锁并返回
	if (!pm_save_wakeup_count(initial_count) ||
		system_state != SYSTEM_RUNNING) {
		mutex_unlock(&autosleep_lock);
		goto out;
	}

	// 如果自动休眠状态是 PM_SUSPEND_ON，则直接解锁并返回
	if (autosleep_state == PM_SUSPEND_ON) {
		mutex_unlock(&autosleep_lock);
		return;
	}

	// 如果自动休眠状态大于等于 PM_SUSPEND_MAX，则执行休眠操作
	if (autosleep_state >= PM_SUSPEND_MAX)
		hibernate();
	else
		pm_suspend(autosleep_state);

	// 解锁 autosleep_lock 互斥锁
	mutex_unlock(&autosleep_lock);

	// 获取最终的唤醒计数
	if (!pm_get_wakeup_count(&final_count, false))
		goto out;

	/*
	 * 如果唤醒计数没有发生变化，说明发生了未知原因的唤醒，
	 * 则等待一段时间以防止系统陷入紧密的挂起与唤醒循环中。
	 */
	if (final_count == initial_count)
		schedule_timeout_uninterruptible(HZ / 2);

 out:
	// 将挂起操作工作重新排队以便后续执行
	queue_up_suspend_work();
}

该接口是wakeup count的一个例子，根据我们在“Linux电源管理(8)_Wakeup count功能”的分析，就是read wakeup count，write wakeup count，suspend，具体为：

a）调用pm_get_wakeup_count（block为true），获取wakeup count，保存在initial_count中。如果有wakeup events正在处理，阻塞等待。

b）将读取的count，写入。如果成功，且当前系统状态为running，根据autosleep状态，调用hibernate或者pm_suspend，suspend系统。

d）如果写count失败，说明读写的过程有events产生，退出，进行下一次尝试。

e）如果suspend的过程中，或者是suspend之后，产生了events，醒来，再读一次wakeup count（此时不再阻塞），保存在final_count中。

f）如果final_count和initial_count相同，发生怪事了，没有产生events，竟然醒了。可能有异常，不能再立即启动autosleep（恐怕陷入sleep->wakeup->sleep->wakeup的快速loop中），等待0.5s，再尝试autosleep。

4.5 pm_autosleep_state

该接口比较简单，获取autosleep_state的值返回即可。

参考文章： http://www.wowotech.net/linux_kenrel/autosleep.html
