看双目测距的时候一个公式就给难住了，网上各种解析很多更是弄得云山雾绕，写下自己的一点理解，自认为非常合理。

就是这个公式：                     \huge \frac{T-(x^{l}-x^{r})}{Z-f}=\frac{T}{Z} \rightarrow Z=\frac{fT}{x^{l}-x^{r}}

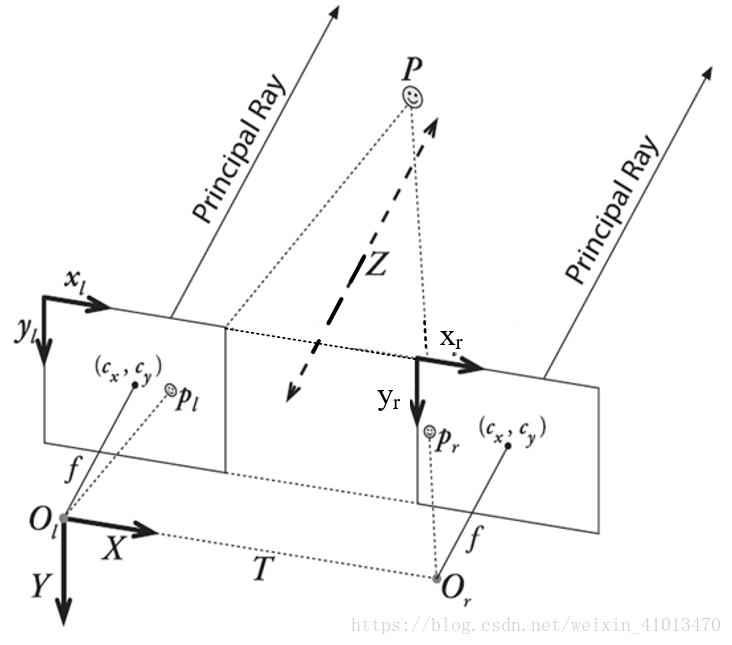

点P在成像平面上的两个点Pl、Pr的坐标分别是\LARGE (x^{l},y^{l})(x^{r},y^{r})

所谓视差，就是指左右图像上的相同特征点在x坐标上的差值，即图中的d,再看一张图

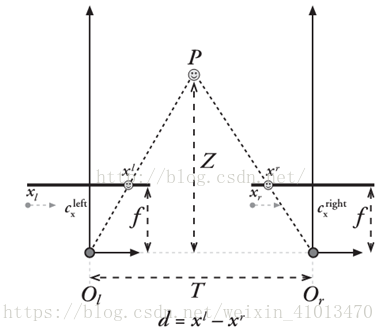

红色矩形框内的是Pr点在左边成像平面上的相同位置点，则视差d就很明显了，就等于左边绿色线段与黄色线段之和，这段距离长度是Xl-Xr，而两条绿色线段等长（很明显吧，两个成想平面一样大，绿色线段是相对称的线段）。所以利用红色三角形相似于蓝色三角形，红色三角形的底边长就是d,然后就得到了下面的公式

\huge \frac{T-(x^{l}-x^{r})}{Z-f}=\frac{T}{Z} \rightarrow Z=\frac{fT}{x^{l}-x^{r}}

















双目测距深度公式推理。
