python调用MATLAB 函数并将figure图像保存的问题及解决方法

本文探讨了从Python环境中调用MATLAB进行图像绘制的方法,并详细介绍了两种保存图像的策略。一种是利用MATLAB的saveas函数,另一种则是尝试使用Python的plt.savefig函数。文章分享了在实际操作过程中遇到的问题及解决方案,强调了保存路径的重要性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

经过上一步,实现了用Python调用MATLAB函数
经过实验,发现这一功能也可以将MATLAB 图像在Python显示。
接下来的问题就是 如何保存这个图片,使得它可以被服务端调用,传到网页上。

方法一:
用MATLAB的saveas函数,这个办法可以在MATLAB中实现,但是当用Python调用时,就行不通了,我也不知道为啥。哎~~~
啊啊啊啊啊啊 这个方法是可以的!!好开心啊啊啊
原来如此
当使用Python调用时,并不会保存到原本的MATLAB路径,而是自己设置的server instances文件夹下面。
如下所示:

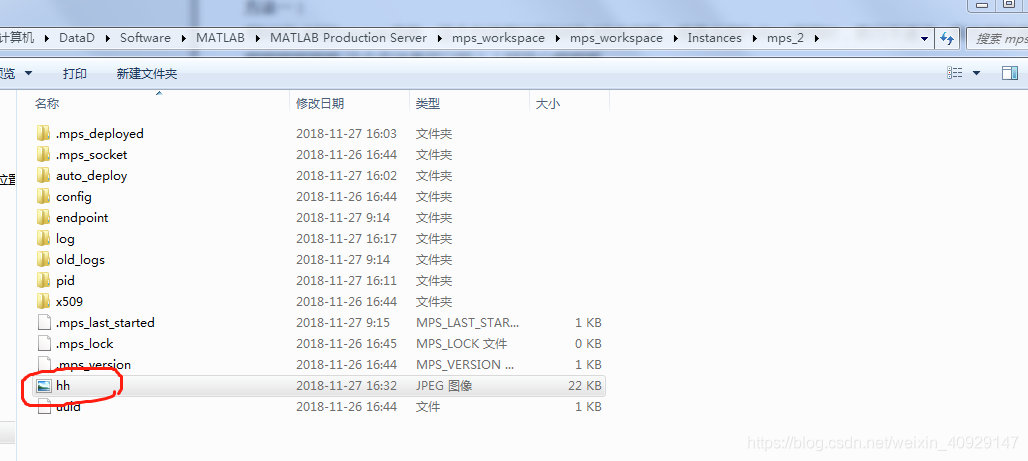

在这里插入图片描述
保存图片的MATLAB代码如下所示

saveas(plot(a1,a2),'hh.jpg')

方法二
用Python的plt.savefig 函数,也不行。
它的问题在于,Python调用MATLAB以后的图像,是MATLAB画出来的,而并不是plt画出来的,因此,这个函数并不起作用。
但是,注意哦!!!
这里仅仅保存在了默认的文件夹下,如果后期网页需要调用图片的话,或许会出现错误,到时候,可能需要保存到指定文件夹下。
遇到了再解决吧。

<think>嗯,用户现在问的是如何用Python调用MATLAB来渲染模型。之前他们问的是如何在MATLAB里用Python代码进行渲染,现在反过来,所以需要转换思路。首先得确定用户的具体需求是什么,“渲染模型”可能是指3D模型的可视化,或者是数学模型的图形展示,比如Simulink模型或者MATLABFigure。用户可能是想利用Python作为主语言,但需要调用MATLAB的渲染功能,可能因为MATLAB在某些图形处理或特定工具箱上有优势。 接下来要考虑Python调用MATLAB的几种方法。之前回答的是MATLAB调用Python,现在反过来,常用的方法MATLAB Engine API for Python,或者将MATLAB代码打包成COM组件、.NET程序集,但Engine API应该是最直接的方式。另外,还可以通过MATLAB Compiler将MATLAB代码编译成Python调用的库,不过可能需要额外的步骤。 需要确保用户已经安装了MATLAB且正确配置了Engine API。安装步骤可能需要运行matlab的setup.py,这个在MATLAB的安装目录里能找到。然后,在Python中导入matlab.engine模块,启动引擎,调用MATLAB函数。 数据类型转换也是一个需要注意的问题,比如Python的列表要转换成MATLAB的数组,可能需要使用matlab.double之类的函数。此外,渲染模型可能需要传递参数或者数据,处理好这些数据的转换是关键。 另外,如果用户是想渲染Simulink模型,可能需要通过MATLAB引擎调用sim命令,或者使用Simulink的API来运行模型生成图像。如果是普通的Figure图形,可能需要保存为图片文件,然后在Python中读取显示,或者直接通过引擎在MATLAB显示图形。 还要考虑用户的运行环境,是否在同一个机器上,是否需要远程调用,不过通常Engine API是在本地使用。用户可能遇到的常见问题包括路径设置、引擎启动失败、数据类型不匹配等,需要给出相应的解决建议。 可能用户没有提到具体模型类型,所以回答需要涵盖一般情况,同时提醒用户注意MATLABPython版本兼容性,比如较新的Python版本可能和某些MATLAB版本不兼容。最后,提供一个简单的示例流程,帮助用户快速上手,比如启动引擎、运行MATLAB绘图命令、保存图像Python显示。</think>在Python调用MATLAB渲染模型(如生成图形、运行Simulink模型等)可以通过以下方法实现: --- ### **1. 安装MATLAB Engine API for Python** #### **步骤** 1. 确保已安装MATLAB(需与Python版本兼容,例如MATLAB R2021a支持Python 3.8)。 2. 在命令行中运行MATLAB的安装脚本: ```bash cd "matlabroot/extern/engines/python" # 进入MATLAB安装目录下的引擎文件夹 python setup.py install # 安装MATLAB引擎 ``` --- ### **2. Python调用MATLAB引擎** #### **示例1:直接调用MATLAB函数生成图形** ```python import matlab.engine # 启动MATLAB引擎 eng = matlab.engine.start_matlab() # 调用MATLAB绘图函数 eng.eval("figure; surf(peaks); title('MATLAB渲染的3D模型');", nargout=0) eng.hold('on', nargout=0) eng.eval("saveas(gcf, 'matlab_plot.png');", nargout=0) # 关闭引擎 eng.quit() # 在Python显示图像 from matplotlib import image as mpimg img = mpimg.imread('matlab_plot.png') import matplotlib.pyplot as plt plt.imshow(img) plt.axis('off') plt.show() ``` #### **示例2:传递数据到MATLAB渲染** ```python import matlab.engine import numpy as np # 生成Python数据 x = np.linspace(0, 2*np.pi, 100) y = np.sin(x) # 转换为MATLAB数据类型 mat_x = matlab.double(x.tolist()) mat_y = matlab.double(y.tolist()) # 调用MATLAB绘图 eng = matlab.engine.start_matlab() eng.plot(mat_x, mat_y, 'r-', nargout=0) eng.title('Python数据在MATLAB中渲染', nargout=0) eng.saveas(eng.gcf(), 'matlab_sine.png', nargout=0) eng.quit() ``` --- ### **3. 渲染Simulink模型** #### **步骤** 1. **保存Simulink模型**(例如`model.slx`)。 2. **通过Python调用Simulink仿真生成结果**: ```python import matlab.engine eng = matlab.engine.start_matlab() # 加载Simulink模型 eng.eval("load_system('model.slx');", nargout=0) # 运行仿真 eng.eval("simOut = sim('model');", nargout=0) # 提取数据绘图 eng.eval("plot(simOut.tout, simOut.yout{1}.Values.Data);", nargout=0) eng.saveas(eng.gcf(), 'simulink_result.png', nargout=0) eng.quit() ``` --- ### **4. 数据类型转换** | Python类型 | MATLAB类型 | 转换方法 | |---------------------|---------------------|-----------------------------| | `list` | `double数组` | `matlab.double([1,2,3])` | | `numpy.ndarray` | `多维数组` | 先转`list`再转`matlab.double`| | `dict` | `struct` | 通过`eng.struct()`构建 | --- ### **常见问题解决** 1. **引擎启动失败**: - 检查MATLABPython版本兼容性。 - 重新安装引擎:`python setup.py install --user`。 2. **路径问题**: ```python eng = matlab.engine.start_matlab() eng.addpath(r'C:\my_matlab_scripts') # 添加MATLAB脚本路径 ``` 3. **图形未显示**: - 默认MATLAB在后台运行,需显式保存图像文件(如`.png`)。 --- ### **应用场景** - **科学计算可视化**:利用MATLAB强大的绘图功能渲染复杂数据。 - **Simulink模型验证**:在Python流程中自动化测试Simulink模型。 - **混合编程**:结合Python的机器学习库(如TensorFlow)与MATLAB的控制系统工具箱。 通过以上方法,可实现PythonMATLAB的深度集成,充分发挥两者优势。
