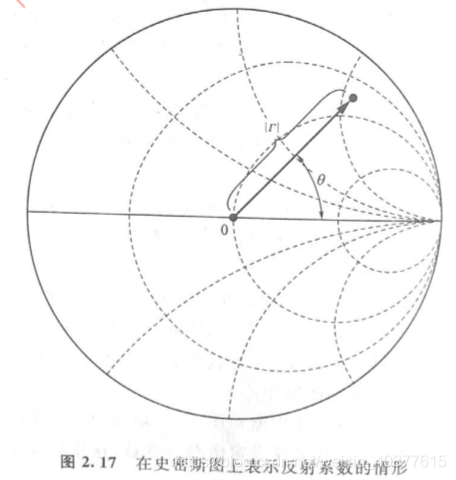

一、史密斯图：由于反射系数 $|\Gamma|\leqslant 1$ ，若用 0~ $\infty$ 阻抗成分和 $-\infty$ ~ $+\infty$ 电抗成分之和表示阻抗，则在半径为1的圆中都能表示出来。史密斯图就是用反射系数 $\Gamma$ 取代阻抗表示形式( $Z_{in}=R+jX$ )，则可以用0~1的大小(幅值)和-180°~+180°的相位组合表示对应的阻抗量。

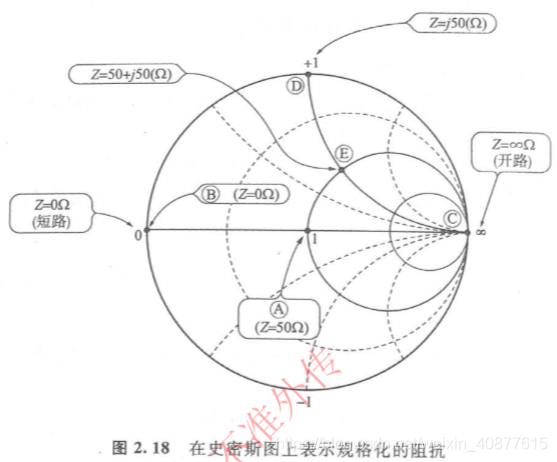

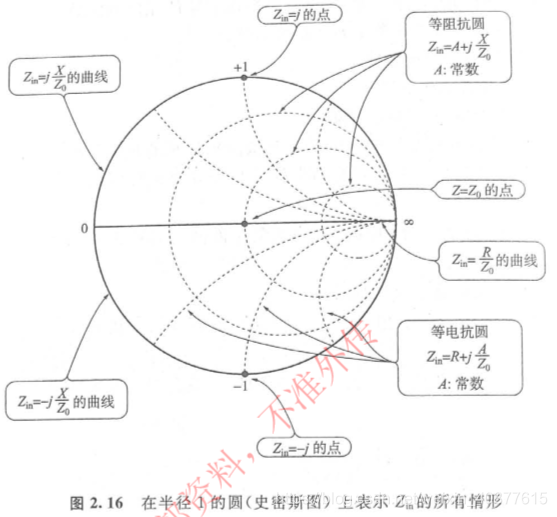

二、史密斯图描绘阻抗：

$Z_{in}=R+jX$

$z=Z_{in}/Z_{o}$

$z=r+jx$
