ROS1学习笔记--urdf

URDF是ROS中用于描述机器人模型的重要格式,包括<link>标签(描述刚体属性)、<joint>标签(描述关节属性)和<robot>标签(顶层标签)。本文介绍了在创建机器人模型时会用到的各个标签的详细功能,如尺寸、颜色、形状、惯性矩阵、碰撞参数等,并提供了四轮小车的简单模型代码示例。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

urdf文件上是ROS上一个非常重要的机器人模型描述格式。

在建立一个机器人模型之前,先来了解一下我们待会会在urdf文件中用到的一系列标签。

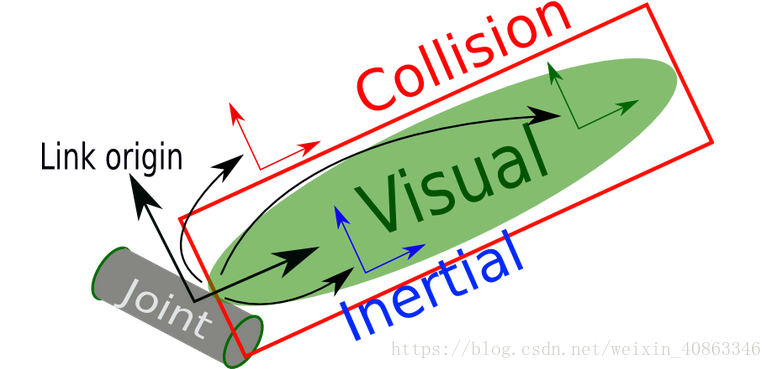

1. <link>标签

  • 描述机器人某个刚体部分的外观和物理属性
  • 尺寸(size)、颜色(color)、形状(shape)、惯性矩阵(inertial matrix)、碰撞参数等(collision properties)等
<link name="<link_name>">
   <visual>...</visual>
   <collision>...</collision>
   <inertial>...</inertial>
</link>
  • <visul>描述机器人link部分的外观参数,如size,color,shape等
  • <inertial>描述link的惯性参数
  • <collosion>描述link的碰撞属性

**如果要在gazebo中进行物理仿真,就要添加物理属性和碰撞属性了

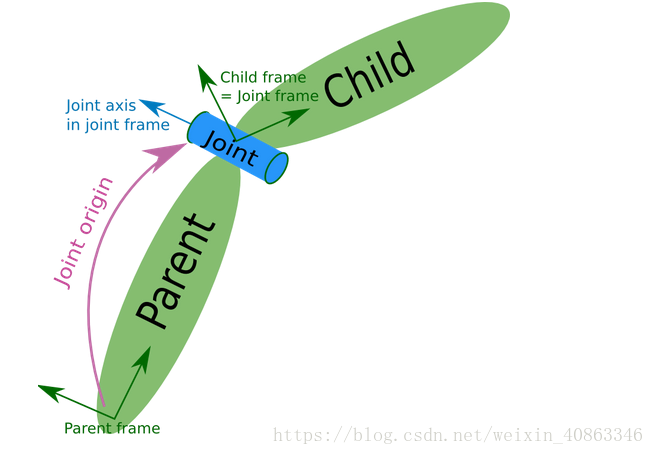

2 .<joint>标签

  • 描述机器人关节的运动学和动力学属性
  • 包括关节运动的位置和速度限制
  • 根据关节运动形式,可以将其分为6种类型,如下所示:
  •  固定关节:fixed,不允许运动
  • 转动关节:revolute,类似与continus,有旋转角度极限
  • 滑动关节:prismatic,沿着某一轴线运动的关节,带有位置极限
  • 浮动关节:floating,运行进行平移,旋转运动
  • 平面运动关节:planner,允许在平面正交方向上平移或旋转
  • 旋转关节:continus,可以绕某轴线无限旋转
<joint name="<name of the joint>" ty
