《Real-time Depth Enhanced Monocular Odometry》是Ji Zhang等大牛于2014年发表在IROS的一篇论文。这篇论文将普通的单目相机和其他设备获取的深度信息相结合，设计了一个里程计。

论文的获取链接:论文链接

源代码的获取链接：demo_rgbd以及demo_lidar

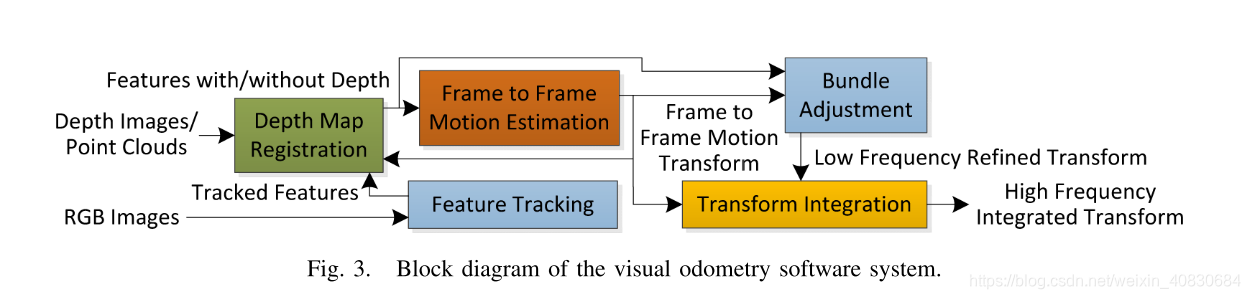

这篇文章的大致思路是通过单目相机获取RGB图像，通过LiDAR或者是RGB-D相机获取深度信息。然后对RGB图像进行特征点的提取，然后对深度图进行处理，将相邻两帧图像能够匹配上的特征点所对应的深度值进行分类，分为传感器获取的，利用三角化、kd-tree恢复的，以及无法获得深度信息的，这三类。然后根据分类利用不同的公式，进行位姿的求解。接着最后是BA优化，这里的BA优化是每5帧选择一帧，也就是40帧挑选8帧出来进行优化。整体的系统框图如下图所示。

接着对这篇论文进行motion estimation时利用到的公式进行一些简单的推导如下：

$(R_1-\overline{x}_i^kR_3)X_i^{k-1}+T_1-\overline{x}_i^kT_3=0$

$(R_2-\overline{y}_i^kR_3)X_i^{k-1}+T_2-\overline{y}_i^kT_3=0$

上述这两个公式是论文中的公式（3）和公式（4），对应的情况是k-1帧的特征点的深度信息已知。表达了待求的第k帧的位姿R和T的关系。这里利用第k帧对应的深度值 $z_i^k=R_3X_i^{k-1}+T_3$ ，带入到论文的公式（2）中即可得出。

$[-\overline{y}_i^kT_3+T_2,\overline{x}_i^kT_3-T_1,-\overline{x}_i^kT_2+\overline{y}_i^kT_1]R\overline{X}_i^{k-1}=0$

这个公式是论文的公式（6），对应的情况是k-1帧的特征点的深度信息未知。表达了待求的第k帧的位姿R和T的关系。这个公式的推导这里仅作口头描述。对于论文中的公式（5），将 $x_i^k$ 对应的等式的左右两边同时乘以 $T_3$ ，将 $z_i^k$ 对应的等式的左右两边同时乘以 $T_1$ ，将这两个新得到的等式的左右两边分别相减，提取公因式，可以得到 $z_i^k$ 与 $z_i^{k-1}$ 的比值关系式。同理对 $y_i^k$ 对应的等式和 $z_i^k$ 对应的等式进行操作，也得到一个 $z_i^k$ 与 $z_i^{k-1}$ 的比值关系式，这两个比值的关系式是相等的，于是交叉相乘化简就得到了论文中的公式（6）。
