前言
IOS底层原理之方法的本质 中探究了方法的快速查找流程既缓存查找，如果缓存中没有查找到，下面就会进入方法慢速查找流程。
准备工作见上一篇文章
思路来源

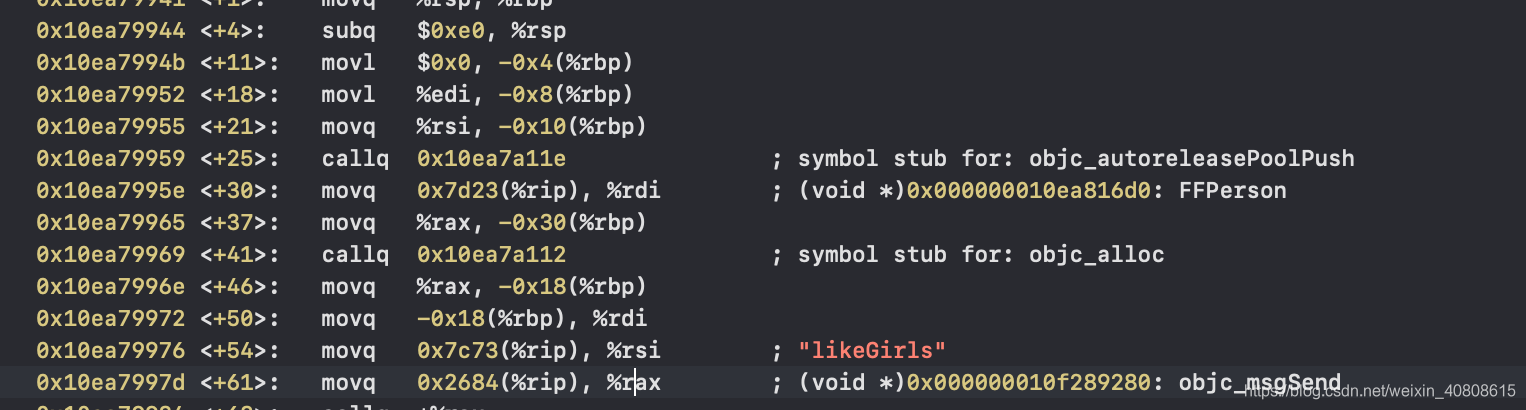

新建一个项目，新建一个类 来一个日常断点，执行后 ，打开汇编调试， 打一个objc_msgSend的符号断点，结果如下

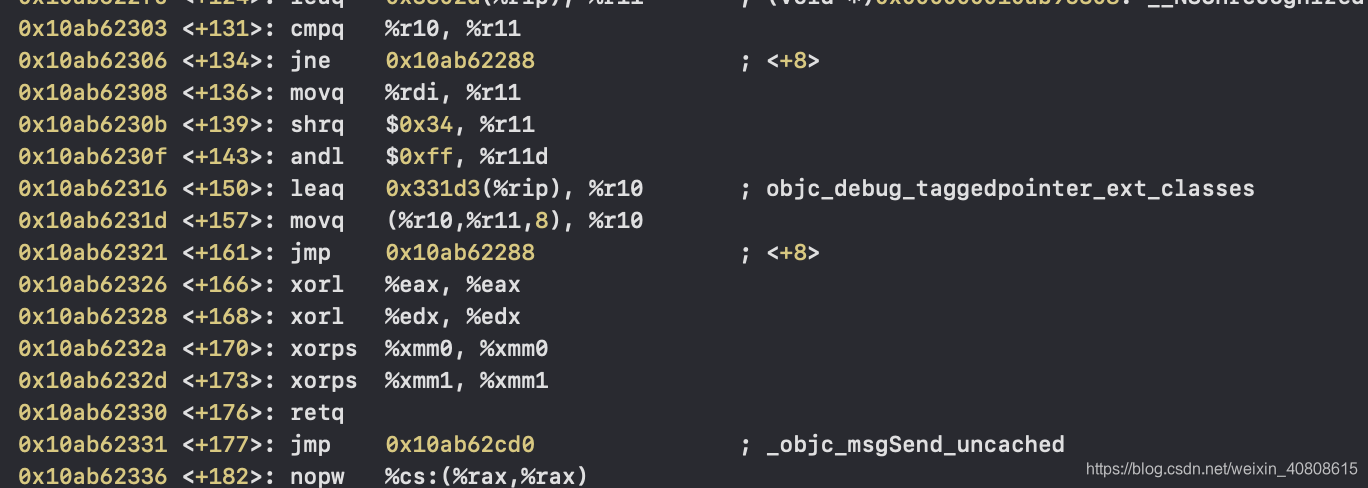

向下运行执行看到了这个_objc_msgSend_uncached 如图

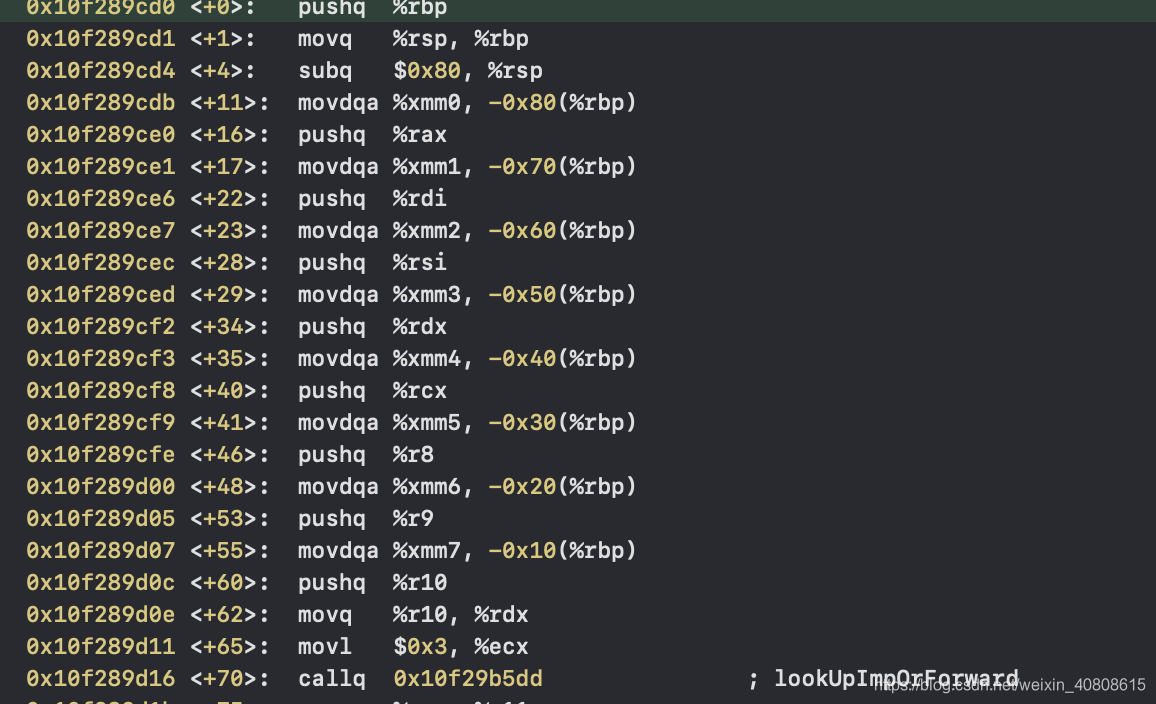

然后给_objc_msgSend_uncached加个断点 ，继续向下运行，看到了lookUpImpOrForward

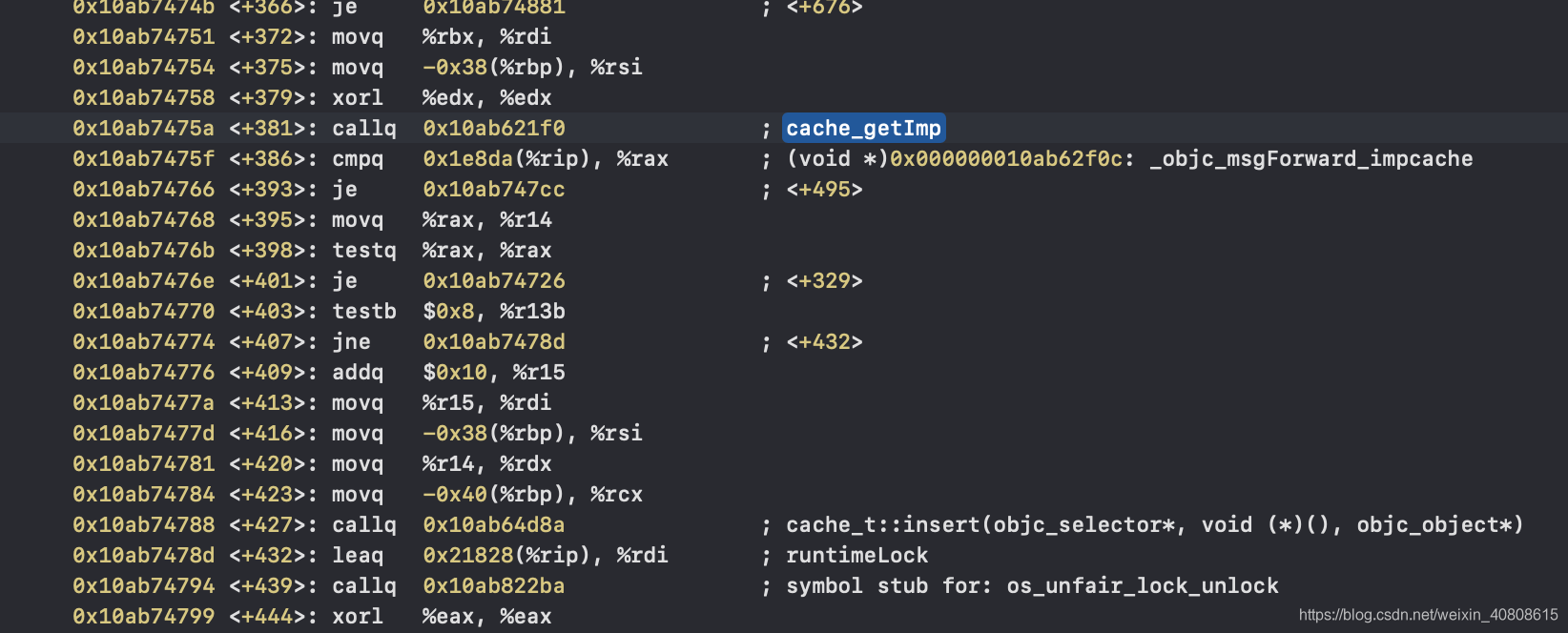

同样的套路，给lookUpImpOrForward加一个，进入他，然后看到了cache_getImp、_objc_msgForward_impcache、cache_t::insert(objc_selector*, void ()(), objc_object)
查找思路
通过1MethodTableLookup查询将查询到imp作为返回值存在x0寄存器，将x0寄存器的值赋值给x17寄存器
通过 TailCallFunctionPointer x17直接调用x17寄存器中的imp
__objc_msgSend_uncached–> MethodTableLookup–> _lookUpImpOrForward -->TailCallFunctionPointer
查看源码
由于对汇编只是简单了解，知道了大概的代码流程之后，暂停向下寻找，知道源码慢慢看：
objc_msgSend_uncached
在当前类中，缓存查找流程中如果没有到查找目标方法，跳转MissLabelDynamic流程
MissLabelDynamic = __objc_msgSend_uncached，搜索__objc_msgSend_uncached并找到入口，真机汇编代码如下
STATIC_ENTRY __objc_msgSend_uncached
UNWIND __objc_msgSend_uncached, FrameWithNoSaves
// THIS IS NOT A CALLABLE C FUNCTION
// Out-of-band p15 is the class to search
MethodTableLookup
TailCallFunctionPointer x17
END_ENTRY __objc_msgSend_uncached
最重要的是MethodTableLookup和 TailCallFunctionPointer x17，现在不知道x17是什么，那么看TailCallFunctionPointer中x17做了什么，全局搜索TailCallFunctionPointer代码如下
// A12 以上 iPhone X 以上的
#if __has_feature(ptrauth_calls)
...
#else
...
.macro TailCallFunctionPointer
// $0 = function pointer value
br $0
.endmacro
...
#endif
TailCallFunctionPointer就一行汇编代码br $0.因为$0 = p17，br $0的意思读取p17寄存器中的地址并且跳转到该地址，因为我们是在查询方法就是根据找sel找imp，在根据TailCallFunctionPointer提示。猜测p17寄存器应该存的是imp
p17寄存器在__objc_msgSend_uncached没有赋值的地方，那么只能在MethodTableLookup赋值。代码如下
.macro MethodTableLookup
SAVE_REGS MSGSEND
// lookUpImpOrForward(obj, sel, cls, LOOKUP_INITIALIZE | LOOKUP_RESOLVER)
// receiver and selector already in x0 and x1
// x16 = class 赋值给x2
mov x2, x16
// 3 赋值给 x3
mov x3, #3
// bl：b：跳转 l：链接寄存器 //在跳转到之前_lookUpImpOrForward之前，
// 将下一条指令的地址保存到lr寄存器中，既将(mov x17, x0)的指令地址保存在lr中
// 当_lookUpImpOrForwar执行完以后，执行lr寄存器中的地址
bl _lookUpImpOrForward
// x0 第一个参数的值保存在x0，方法的返回值也保存在x0在这应该是_lookUpImpOrForward 的返回值imp
// x0 赋值给 x17
mov x17, x0
RESTORE_REGS MSGSEND
.endmacro
通过_lookUpImpOrForward查询到imp，将imp赋值给x17寄存器，全局搜索_lookUpImpOrForward，发现汇编里面没有_lookUpImpOrForward的定义或者实现，全局搜索lookUpImpOrForward
lookUpImpOrForward
- 根据sel查找imp
IMP lookUpImpOrForward(id inst, SEL sel, Class cls, int behavior)
{
//定义消息转发forward_imp //behavior传入的是 3 = LOOKUP_INITIALIZE|LOOKUP_RESOLVER
const IMP forward_imp = (IMP)_objc_msgForward_impcache;
IMP imp = nil;
Class curClass;
runtimeLock.assertUnlocked();
/*
//判断类是否初始化 没有初始化 behavior = LOOKUP_NOCACHE|LOOKUP_INITIALIZE|LOOKUP_RESOLVER
//发送给类的第一条消息通常是+new或+alloc或+self会初始化类
*/
if (slowpath(!cls->isInitialized())) {
behavior |= LOOKUP_NOCACHE;
}
//加锁防止多线程访问出现错乱
runtimeLock.lock();
checkIsKnownClass(cls); //是否注册类 是否被dyld加载的类
//实现类包括实现isa走位中的父类和元类 //初始化类和父类
cls = realizeAndInitializeIfNeeded_locked(inst, cls, behavior & LOOKUP_INITIALIZE);
runtimeLock.assertLocked();
curClass = cls;
//获取锁后，代码再次查找类的缓存，但绝大多数情况下，证据表明大部分时间都未命中，因此浪费时间。
//唯一没有执行某种缓存查找的代码路径就是class_getInstanceMethod()。
// unreasonableClassCount 类迭代上限 根据翻译来的
for (unsigned attempts = unreasonableClassCount();;) {
//判断是否有共享缓存缓存优化，一般是系统的方法比如NSLog，一般的方法不会走
if (curClass->cache.isConstantOptimizedCache(/* strict */true)) {
#if CONFIG_USE_PREOPT_CACHES
/*
再一次查询共享缓存，目的可能在你查询过程中
别的线程可能调用了这个方法共享缓存中有了直接去查询
*/
imp = cache_getImp(curClass, sel);//缓存中根据sel查询imp
//如果imp存在即缓存中有 跳转到done_unlock流程
if (imp) goto done_unlock;
//具体干啥不知道我感觉是获取父类的里面是进行的偏移
curClass = curClass->cache.preoptFallbackClass();
#endif
}
else {
// curClass method list.
// 在curClass类中采用二分查找算法查找methodlist
Method meth = getMethodNoSuper_nolock(curClass, sel);
if (meth) { // 如果找到了sel对应的方法
imp = meth->imp(false);//获取对应的imp
goto done; //跳转到 done 流程
}
// curClass = curClass->getSuperclass() 直到为nil走if里面的流程，不为nil走下面流程
if (slowpath((curClass = curClass->getSuperclass()) == nil)) {
//就是在循环里面没有找到对应的sel的方法，把定义息转发forward_imp赋值给imp
imp = forward_imp;
break;
}
}
// Halt if there is a cycle in the superclass chain.
if (slowpath(--attempts == 0)) { // 如果父类中存在循环则停止
_objc_fatal("Memory corruption in class list.");
}
// 去父类的缓存中查找imp
imp = cache_getImp(curClass, sel);
if (slowpath(imp == forward_imp)) {
//如果父类返回的是forward_imp 停止查找，那么就跳出循环
break;
}
if (fastpath(imp)) {
//如果缓存中有就跳转done流程
goto done;
}
}
// No implementation found. Try method resolver once.
// 如果查询方法的没有实现，系统会尝试一次方法解析
// behavior = 3 LOOKUP_RESOLVER = 2
// behavior & LOOKUP_RESOLVER = 3 & 2 = 2 所以成立进入条件
// 再次进入behavior = 1 & 2 = 0 不会在进入条件里面只执行一次动态方法决议
if (slowpath(behavior & LOOKUP_RESOLVER)) {
//behavior = behavior ^ LOOKUP_RESOLVER = 3 ^ 2 = 1
behavior ^= LOOKUP_RESOLVER;
//动态方法决议
return resolveMethod_locked(inst, sel, cls, behavior);
}
done:
//(behavior & LOOKUP_NOCACHE) == 0 成立 behavior = 3
//LOOKUP_NOCACHE = 8 所以(behavior & LOOKUP_NOCACHE) = 0
if (fastpath((behavior & LOOKUP_NOCACHE) == 0)) {
#if CONFIG_USE_PREOPT_CACHES
while (cls->cache.isConstantOptimizedCache(/* strict */true)) {
cls = cls->cache.preoptFallbackClass();
}
#endif
//将查询到的sel和imp插入到缓存 注意：插入的是当前类的缓存
log_and_fill_cache(cls, imp, sel, inst, curClass);
}
done_unlock:
//解锁
runtimeLock.unlock();
/*
如果 (behavior & LOOKUP_NIL)成立则 behavior ！= LOOKUP_NIL
且imp == forward_imp 没有查询到直接返回 nil
*/
if (slowpath((behavior & LOOKUP_NIL) && imp == forward_imp)) {
return nil;
}
return imp;
}
慢速查找流程
是否注册类，如果没有直接报错
是否实现cls，如果没有实现，则先去实现类以及相关的isa走位链和isa继承链中类的实现，目的是方法查找时到父类中去查询
类是否初始化，如果没有则初始化，这一步我觉着是创建类对象比如调用类方法时，就是类对象调用实例方法
cls开始遍历查询
判断是否有共享缓存，目的是有可能在查过过程中这个方法被调用缓存了，如果有的话直接从缓存中取，没有共享缓存则开始到本类中查询
在类中采用二分查找算法查找methodlist中的方法，如果找到插入缓存中，循环结束
父类缓存中查询
如果父类中存在循环则终止查询，跳出循环
此时curClass = superclass，到父类的缓存中找，如果找到则插入到本类的缓存中。如果父类中返回的是forward_imp则跳出遍历，执行消息转发
如果本类中没有找到此时的curClass = superclass进入和cls类相同的查找流程进行遍历循环，直到 curClass = nil，imp = forward_imp进行消息转发
动态方法决议
如果cls以及父类都没有查询到，此时系统会给你一次机会，判断是否执行过动态方法决议，如果没有则走动态方法决议，已经执行过了则进行消息转发

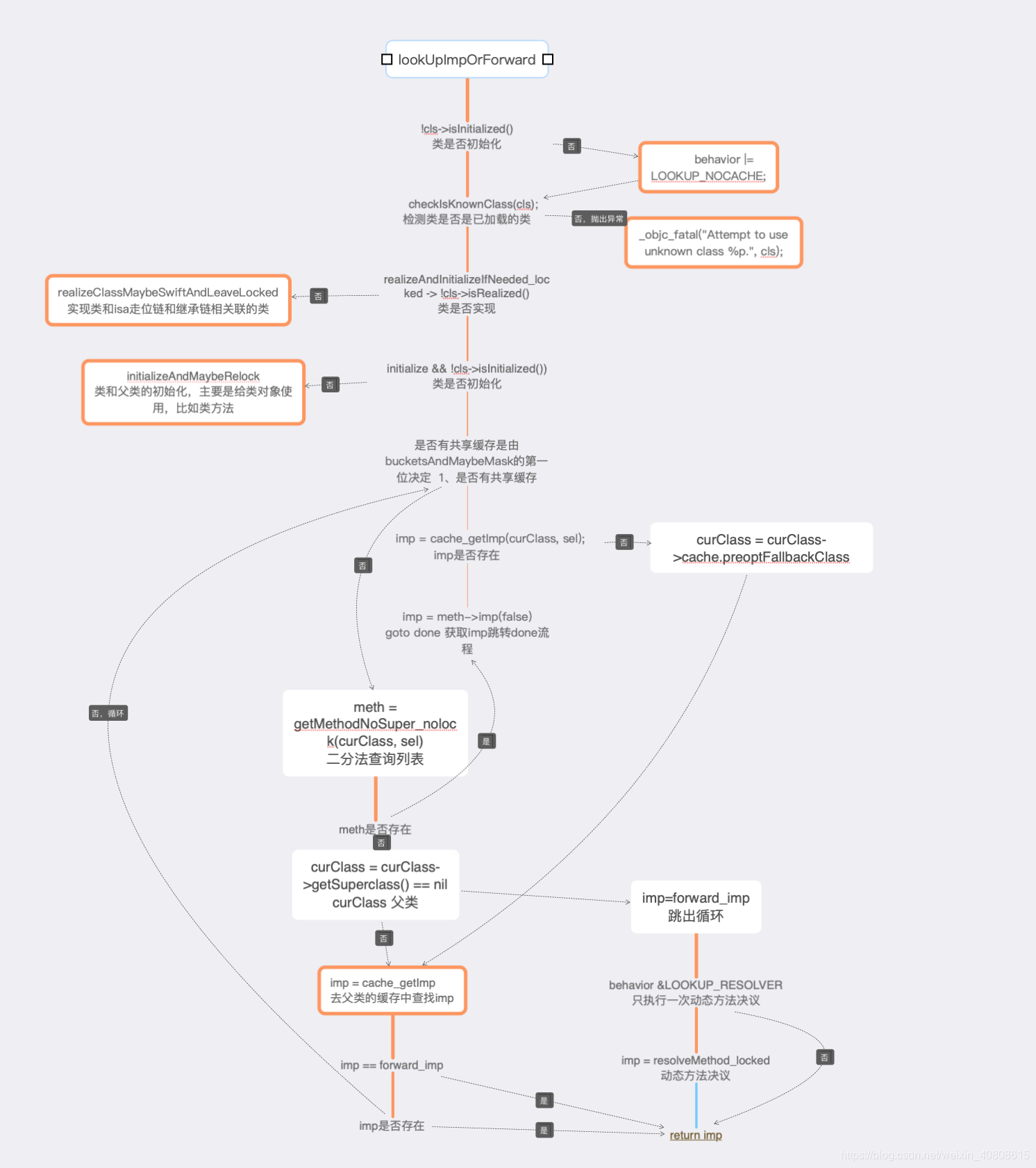

流程图
实现和实例化类
- realizeClassMaybeSwiftAndLeaveLocked方法中的realizeClassWithoutSwift就是去实现类的isa走位链和继承链中相关的类
- initializeAndMaybeRelock的initializeNonMetaClass就是初始化类和父类的
static Class
realizeAndInitializeIfNeeded_locked(id inst, Class cls, bool initialize)
{
runtimeLock.assertLocked();
// !cls->isRealized()小概率发生 cls->isRealized()大概率是YES
//判断类是否实现 目的是实现isa走位图中的isa走位链和父类链
if (slowpath(!cls->isRealized())) {
cls = realizeClassMaybeSwiftAndLeaveLocked(cls, runtimeLock);
// runtimeLock may have been dropped but is now locked again
}
// 类是否初始化 没有先去初始化
if (slowpath(initialize && !cls->isInitialized())) {
cls = initializeAndLeaveLocked(cls, inst, runtimeLock);
// runtimeLock may have been dropped but is now locked again
// If sel == initialize, class_initialize will send +initialize and
// then the messenger will send +initialize again after this
// procedure finishes. Of course, if this is not being called
// from the messenger then it won't happen. 2778172
}
return cls;
realizeClassWithoutSwift
}
二分法查找方法
template<class getNameFunc>
ALWAYS_INLINE static method_t *
findMethodInSortedMethodList(SEL key, const method_list_t *list, const getNameFunc &getName)
{
ASSERT(list);
auto first = list->begin();
auto base = first;
decltype(first) probe;
uintptr_t keyValue = (uintptr_t)key;
uint32_t count;
for (count = list->count; count != 0; count >>= 1) {
probe = base + (count >> 1);
uintptr_t probeValue = (uintptr_t)getName(probe);
if (keyValue == probeValue) {
// `probe` is a match.
// Rewind looking for the *first* occurrence of this value.
// This is required for correct category overrides.
while (probe > first && keyValue == (uintptr_t)getName((probe - 1))) {
probe--;
}
return &*probe;
}
if (keyValue > probeValue) {
base = probe + 1;
count--;
}
}
return nil;
}
方法列表中的方法是经过修复的，意思就是按照sel大小进行过排序的
- 二分法查找算法其实就是每次找到范围内的中间位置和keyValue比较，如果相等直接返回查找到的方法（当然如果有分类方法就返回分类方法）
- 如果不相等则继续二分法查询，不断缩小查询的范围，如果最后还是没有查询到则返回nil
cache_getImp
方法快速查找流程是汇编源码实现的
STATIC_ENTRY _cache_getImp
GetClassFromIsa_p16 p0, 0
CacheLookup GETIMP, _cache_getImp, LGetImpMissDynamic, LGetImpMissConstant
LGetImpMissDynamic:
mov p0, #0
ret
GetClassFromIsa_p16宏定义和我们开始在本类中查询缓存方法一样，但是参数不一样 needs_auth = 0
.macro GetClassFromIsa_p16 src, needs_auth, auth_address
/* note: auth_address is not required if !needs_auth */
#if SUPPORT_INDEXED_ISA // armv7k or arm64_32
...//省略
1:
#elif __LP64__
.if \needs_auth == 0 // _cache_getImp takes an authed class already
mov p16, \src
.else //needs_auth = 1 所以走下面的流程
// 64-bit packed isa
//把 \src 和 \auth_address 传进ExtractISA 得到的结果赋值给p16寄存器
ExtractISA p16, \src, \auth_address
.endif
#else
// 32-bit raw isa
mov p16, \src
#endif
直接走needs_auth==0，p0=curClass。把p0寄存器的值赋值给p16寄存器，p16= curClass
CacheLookup方法前面已经探究过了在这不细说了CacheLookup GETIMP, _cache_getImp, LGetImpMissDynamic, LGetImpMissConstant
如果缓存没有命中走 LGetImpMissDynamic流程
如果缓存命中 Mode = GETIMP
LGetImpMissDynamic: mov p0, #0 ret
LGetImpMissDynamic流程 p0 = 0，就是没有查到缓存就是返回imp = nil
.macro CacheHit
.if $0 == NORMAL
TailCallCachedImp x17, x10, x1, x16 // authenticate and call imp
.elseif $0 == GETIMP
mov p0, p17
cbz p0, 9f //如果imp = 0直接跳转9流程 return 0
AuthAndResignAsIMP x0, x10, x1, x16 // authenticate imp and re-sign as IMP
9: ret
p17 = imp，把p17寄存器的值赋值给p0寄存器，x0 = p0 = imp
如果imp=0直接跳转9流程 return 0
AuthAndResignAsIMP也是一个宏，对imp进行解码，拿到解码后的imp返回
.macro AuthAndResignAsIMP
// $0 = cache imp , $1 = buckets的地址, $2 = SEL $3 = class
// $0 = $0 ^ $3 = imp ^ class = 解码后的imp
eor $0, $0, $3
.endmacro`在这里插入代码片`
缓存中获取imp是编码过的，此时imp ^ class = 解码后的imp
总结
这次的内存感觉有点多，有很多地方进行了忽略或者没有看到，在接下来的探索中会进行完善、修正，请多指教。
