IGBT驱动电阻与PC故障分析

最新推荐文章于 2025-05-06 16:56:50 发布
最新推荐文章于 2025-05-06 16:56:50 发布
阅读量1.6k 收藏 3
点赞数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_40785694/article/details/89204078
版权

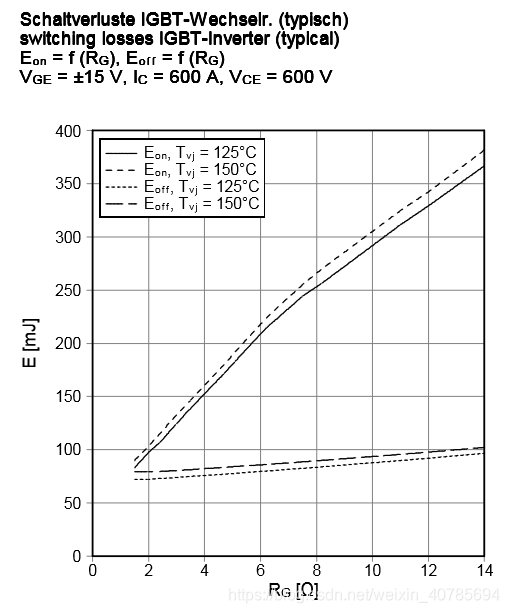

一般在IGBT说明书中，厂家都会给出驱动电阻范围例如下图1在这里插入图片描述
选取驱动电阻一般在这个范围中选取
可以将IGBT中假想为电容，那么驱动电阻就是RC电路中的R，驱动电阻越大时开关速度越慢，相对的管子发热量越厉害，但开关速度越快伴随的是瞬间冲击越高，电流上升越快。

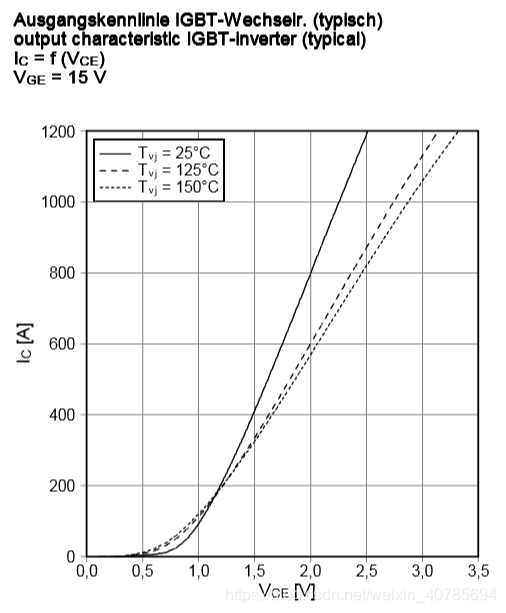

下图2反应的是电流与管压降的关系，当电流越大时可以看出管压降越明显，而PC检测是通过检测管子变化瞬间CE极的电压来判断的，当C极电流越大管压降越明显，驱动片检测到CE极电压因损耗不满足要求，就会发出PC信号。反之驱动电阻大管子反应慢也会达成同样效果。

在这里插入图片描述)
