PDSCH DMRS占的符号个数

最新推荐文章于 2025-03-06 18:01:47 发布
最新推荐文章于 2025-03-06 18:01:47 发布
阅读量346 收藏
点赞数
文章标签： 5g 协议栈
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_40673372/article/details/129716034
版权

在这里插入图片描述

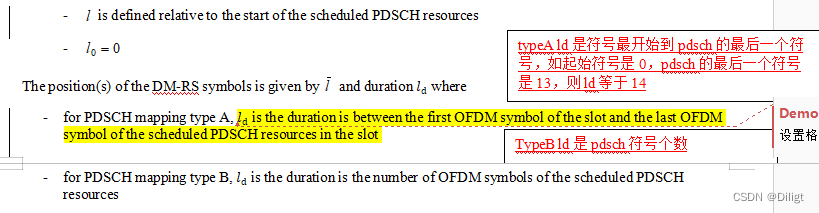

ld是符号个数，typeA 与 typeB计算方式不同

在这里插入图片描述

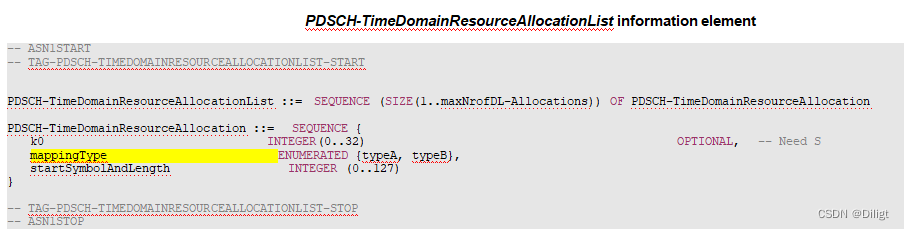

mapping type从高层命令中获取

在这里插入图片描述

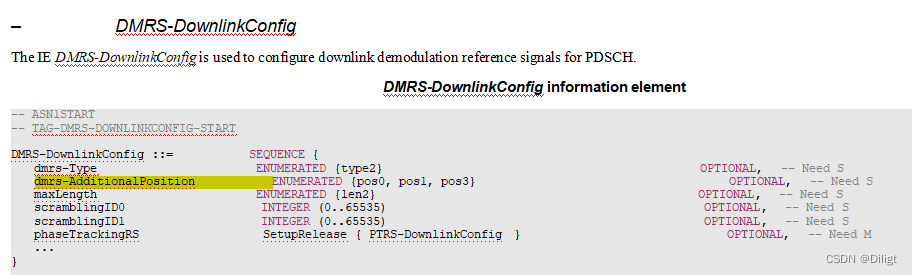

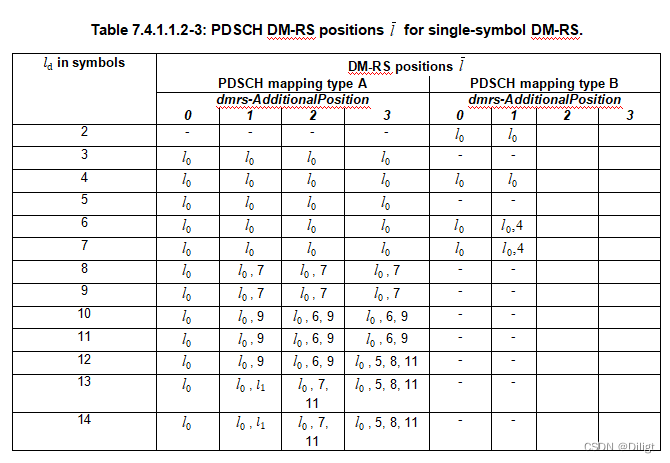

postion的选择根据dmrs-AdditionalPosition

在这里插入图片描述

If the field is absent, the UE applies the value pos2

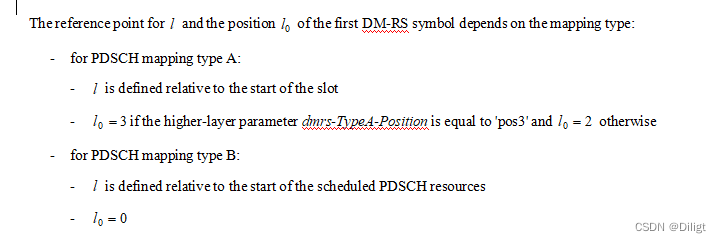

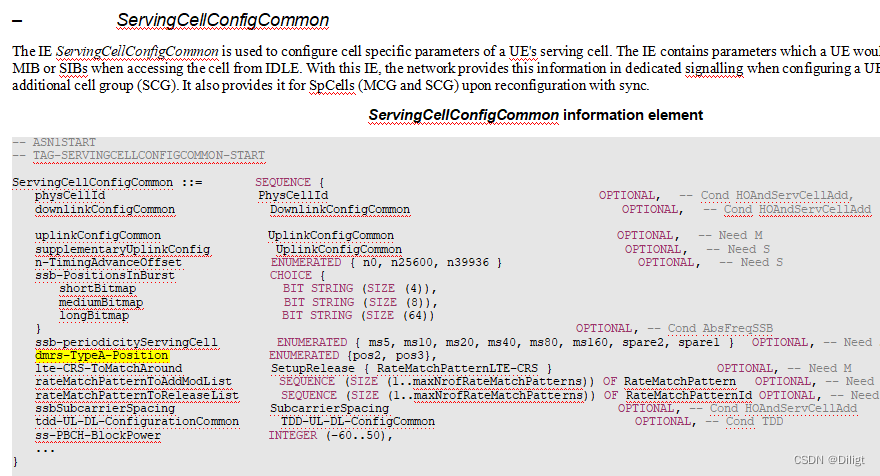

l0的选择根据dmrs-TypeA-Position
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

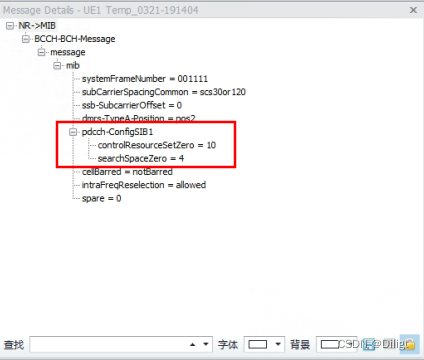

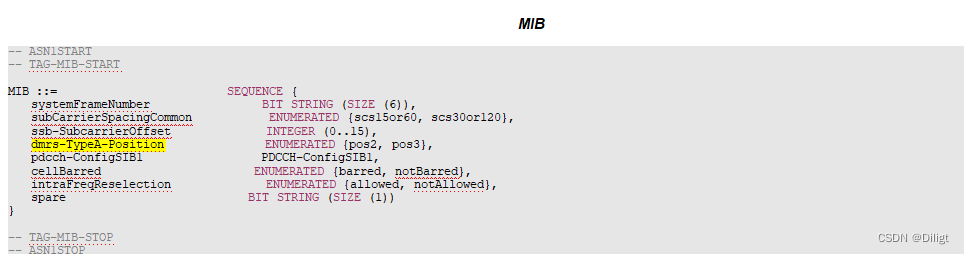

注意此处的dmrs-Type-Position是枚举值

在这里插入图片描述

也就是

  • typeA: dmrs-Type-Position为1（pos3）,则l0=3,其它情况l0=2
  • typeB: l0=0
