基于MACA协议（MAC协议）的仿真来学习opnet的一些记录

（以下都是个人理解！有更好见解可以提出，共同学习，共同进步！）

MACA协议主要详细规则大家可以查看相关书籍。

我直接记录我自己的思路如下：设计节点，构建网络

一、节点模型

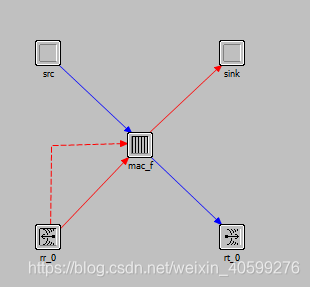

1.首先节点的设计，因为我主要想仿真MACA协议（MAC协议），因此简单将节点模型设计为如下图所示：

整个节点模型只有一个MAC层，数据包处理模块和接收机发射机。数据包处理模块和接收机发射机模块具体参数设置到后面调试再说。

虚线表示一个接收机的数据包收集线。

2.节点模型设置

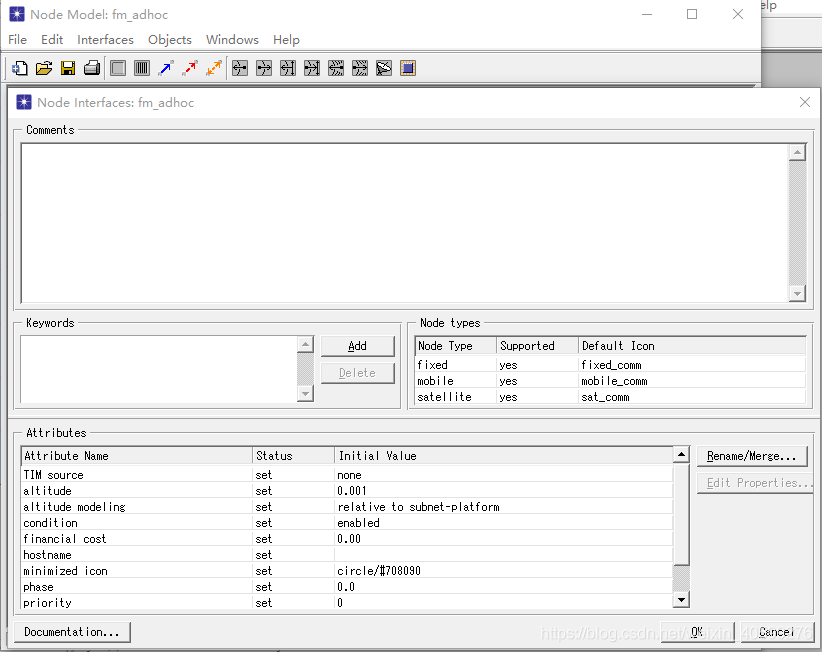

A\interfaces-->node interfaces-->打开如下：

这里值得注意的是：因为需要接受数据包，一定需要设置altitude(天线)的高度，其单位是最初建立环境时的单位。我这里建立的是100KM*100KM的office环境，天线高度的单位因此是KM。

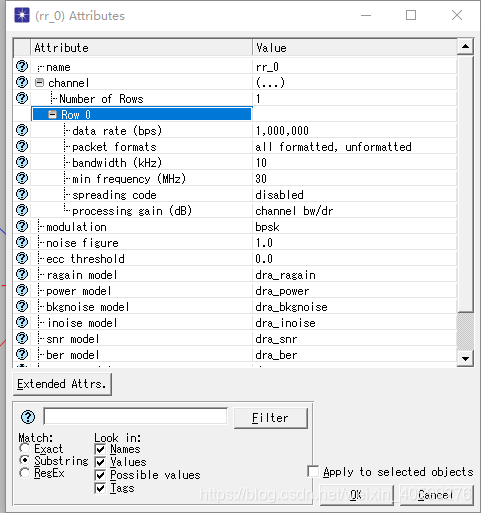

B\各个模块的包的传输速率需要统一，例如接收机和发射机

二、进程模型

然后就主要设计了MAC层的模块。此模块的进程模型如下图所示：
